zhouying23

　　一、资源
　　1、网站推荐www.eda365.com，里面有很多有用的东西；当然还有官方代理商的网站http://www.pspice.com.cn/；
　　2、视频教程：有库源电气的视频教程，还有在www.eda-china.com（有个叫詹书庭的）中的视频教程，这两个视频都是讲的16.5版本的，当然还有于博士的讲的16.2版本的；
　　3、PCB的步骤和AD还有PADs都一样的，原理图→封装→布局→规则约束→布线→覆铜→生成Gerber；
　　4、Allegro资源汇总贴：http://www.eda365.com/thread-11539-1-1.html；
　　5、就是软件自己的Help了；
　　6、吴均出的《Cadence印刷电路板设计:Allegro PCB Editor设计指南》；
　　7、Allegro的GRE（GlobalRouteEnvironment）功能
http://www.asmyword.com/forum.php?mod=viewthread&tid=36&fromuid=3
(出处: 中国导航技术论坛)
　　二、原理图
　　1、在原理图生成网表的时候会出现错误，具体的错误类型及原因可以通过打开ORCAD Capure 中的help，里面的View菜单下面有Show Navigation，（在Reference目录下有Orcad Capture Messages Reference Guide）；
　　　　例如错误Error [ALG0052]的说明如下：
　　Error [ALG0052] Net <Net Name> has illegal Character "!". Please rename the net
A net name cannot contain  illegal characters such as ! (the bang character). You must rename
the net.
Note the list of illegal characters on net names in the Capture - PCB Editor flow
■ ;
■ !
■ `
■ "
■ ~
■ * along with any other character.
■ This implies that * is a valid pin name but a*, *a and ** are invalid.
■ Unicode character set
Also, cross probing (cross highlighting and cross selection) will not work for this part if you
use a ' or a \ (back slash) in the net name.
　　　　2、错误：Cannot perform annotation of heterogeneous part 'U?D(Value TMS320C6713_PYP) at location (2.00, 0.90) on page 07-Gnss', part has not been uniquely grouped (using a common User Property with differing Values) or the device designation has not been chosen
INFO(ORCAP-1379): Done updating part references（http://www.eda365.com/thread-9741-1-1.html）
　　　　　　说明：但是为什么一定要选Incremental reference update呢？===>如果不使用这种方法，则每次排序都会改变以前排列好的元件序号
' B* T* W$ C/ A2 E, e0 e我选这种排序为什么不行呢？===>无条件排序就是刚才说的，每执行一次则从头到尾排列一次，遇到重复调用的多分部元件就跳过报错PCB论坛$ e, q) l! A3 Y8 Y
Incremental reference update和Uncondition（无序）排序有什么区别呢 ？请版主帮我分析一下什么情况下应该使用哪一种排序比较好？谢谢了~* `/ F& i# O1 ?; p6 g9 J3 r2 w
===>很显然，如果你有多分部元件被重复调用，无条件排序是无法完成排序功能的，因为它的动作始终过不去那一关；而增加排序则可以一步一步地排下去，直到你所有的元件都配编上序号。
　　　　　　解决办法1：多分部元件被多次调用时，自动排序需要多执行几次(元件调用几次就要执行几次排序)/以上，以上log表明：1.自动排序时选择Incremental reference update；2.第一次自动排序后出现警告，也就是上面的ERROR [ANN0005]3.忽略上述警告，再执行一次相同的自动排序；4.U？D编号完成! q-
　　　　　　　解决办法2：把器件的value名字改来不一样，Value改掉，则表明这两个元件不同了，也就不是"调用"关系了。
　　　　3、错误：Error   [ALG0062] Value for property pcb Footprint contains carriage return for X1800
　　　　　　解决办法：原因是此顆零件的屬性footprint其內容值字尾包含carriage return字元,解決方法是:在該零件的屬性編輯視窗下找到pcb footprint屬性,將carriage return字元刪除並保存即可解決.試試看，Icarriage return 就是带了回车，你在Footprint后面按一下del即可，用个方法搞定了
　　　　4、错误：#1ERROR（ORCAP-36055）：illegal character in\hj-am13-mb-v0.0.0(a10)\.
　　　　　　解决办法：原因是存储库的地方有非法字符，可以在Source Library选项下查找该非法字符，然后找到封装后，编辑一下在更新就可以更改到现在的封装路径，所以在画原理图的时候要注意，文件名和路径名均不能有非法字符，否则将无法导出网标。
　　
　　三、封装制作与布局
　　　　1、感觉Allegro软件制作封装比PADS和AD要麻烦，不过利用PADS的LP wizard工具可以比较方便的制作封装，毕竟是符合IPC规范的，关于LP Wizard的一些用法在其官方网站上有视频讲解或者就看起Help文档也能够比较好的掌握；
　　　　2、显示过孔：Setup——Design Parameter Editor——Display——Display Plated Holes；
　　　　3、Rectangle无法修改线宽，要修改线宽需用用Line绘制；
　　　　4、.pad焊盘文件，.dra绘图文件（可编辑），.psm封装文件（不可编辑），由dra生成；
　　　　5、用LPWizard生成的库是放在每个文件夹里面的，用批处理命令提取出所有文件到一个文件夹下；
　　　　　　http://www.eda365.com/forum.php?mod=viewthread&tid=90224
　　　　6、Allegro导入DXF时，DXF文件名不能有中文；把 USE DEFAULT TEXT TABL跟 Incremental addition这两个选项勾上，不然导入DXF后元器件也没有了；
　　
　　　　7、给板框添加倒角，Manufacture——Drafting——Fillet，先后点击需要倒角的边即可；
　　Manufacture------dimension/draft――Fillet  圆角
　　
　　Manufacture------dimension/draft――Chamfer  斜角
　　
　　以上操作只对LINE 画的外框有效，而对Shape 无效。
　　
　　　　8、Allegro的坐标命令，绝对坐标：x 1 2；x 1 y 2;相对坐标：ix： 1或者iy：1,；命令跟数字后面要加空格；
　　　　9、Allegro更新封装，Place——Update Symbol；
　　　　10、Allegro中对齐的方法：（1）.首先右键application mode切换到模式placement edit；（2）.框选需要对齐的元件；（3）.关键的一步，在你要对齐的基准元件上右键，选择align components；（4）.allegro只能实现这个中心点对齐，至于更高级的要使用skill了；
　　11、有些元件封装需要用到安装孔，在制作封装时，不给孔添加Pin Number，就是安装孔,菜单Edit-Delete，然后选择相应引脚的Pin Number删除即可，此时可以用Display-Element选择相应的引脚可以发现已经变成了Mechanical Pin，而其他有Pin Number的仍然是Connect Pin；

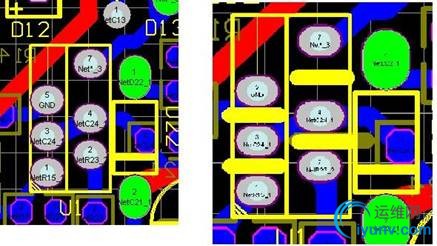

　　12、通孔式焊盘做得比较大,且排列的较密集,怕连锡怎么办?

　　　答:焊盘间画丝印做隔离。

　　13、快捷键设置(alias 设置组合快捷键，funckey设置组合快捷键和单快捷键,C:\pcbenv下面的evn文件)
　　
　　alias Pgup zoom in         设置放大
　　alias Pgdown zoom out    设置缩小
　　alias ~R rotate            设置control+R 旋转（~代表control键）
　　alias ~M mirror            设置control+M镜像
　　funckey h hilight            设置h 高亮显示
　　funckey 1 'pop bbdrill;pop swap;subclass top'                                 切换到顶层
funckey 2 'pop bbdrill;pop swap;subclass top;+'                                切换到第二层
funckey 3 'pop bbdrill;pop swap;subclass top;+;+'                             切换到第三层
funckey 4 'pop bbdrill;pop swap;subclass top;+;+;+'                             切换到第四层
funckey 5 'pop bbdrill;pop swap;subclass top;+;+;+;+'                         切换到第五层
funckey 6 'pop bbdrill;pop swap;subclass top;+;+;+;+;+'                     切换到第六层
funckey 7 'pop bbdrill;pop swap;subclass top;+;+;+;+;+;+'                 切换到第七层
funckey 0 'pop bbdrill;pop swap;subclass bottom'                                切换到底层

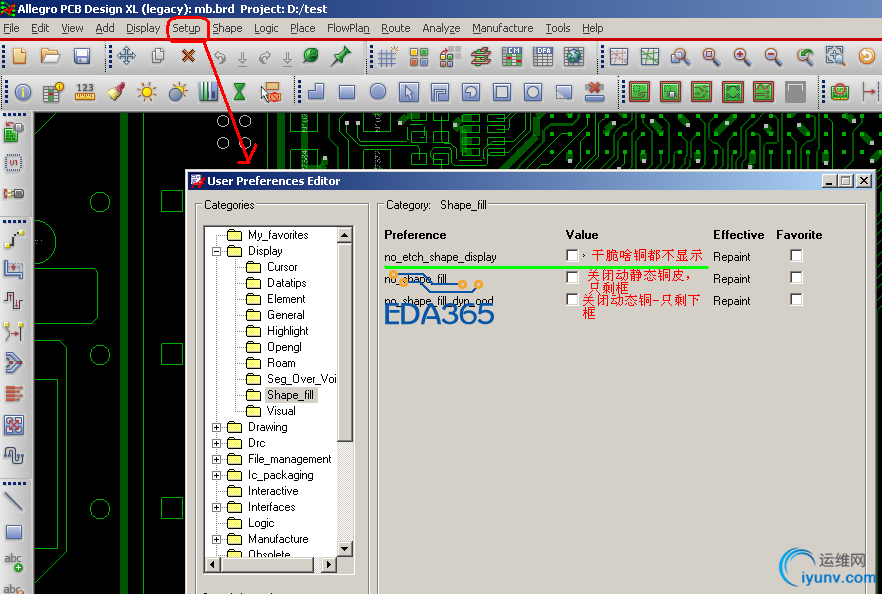

　　funckey p 'settoggle  no_etch_shape_display;redraw'                 不显示铜皮铜框
　　funckey o ‘settoggle no_shape_fill;redraw’　　　　　　不显示铜皮但有铜框
　　
　　
　　14、Hight时取消条纹状显示，Setup——User Preference Editor——Display——勾选display_nohilitefont;
　　15、在应用区域约束规则的时候，注意是选择Shape——Rectangular，不是Add——Rectangle；
　　16、在使用Z-Copy命令的时候注意shape是否有重合的部分；
　　17、Allegro中自带的常用的KeyBoard Command命令：
　　可以通过Tools——Utilities——KeyBoard Command查看；
　　常用的有：define grid 定义栅格点；hilight 高亮显示；net **高亮显示某个网络；还有跟rats相关的命令，比如rats all ，rats net， rats blank；add_viaarray，批量添加过孔；
　　18、在使用Spin或者Route命令时，如果旋转方式设置为元件中心的话，都会很难控制，这时候设置为User Pick，会让工作变得简单。
　　19、焊盘的几个概念说明：SolderMask（Solder焊接的意思，Mask面具的意思，翻译过来应该是焊接面的意思），使铜皮裸露出来，需要焊接的地方，所以觉得通常翻译成阻焊层总觉得不太好理解，还是直接记住英文就OK了；PastMask（Paste粘贴，用浆糊粘贴，翻译过来应该是用锡膏粘贴的面），钢网开窗大小，需要图上锡膏焊接的；
　　三、布线和规则
　　1、层叠结构设置：层叠结构type中有三种类型：conductor：走线层；plane：平面层；dielectric：介质层（隔离层）；Negative artword设置该层为正片还是负片（在出光绘Artwork时，在plot mode里面有Positive和Negative，这两者是有区别的）；
　　2、焊盘显示圆圈还是填充问题：Design Parameter Editor中Enhanced Display modes里面Display plated holes：显示有金属连接的过孔；Display non-display holes：显示无金属连接的过孔；Filled pads 填充焊盘；Connet line endcaps：连接连线端点的空隙；
　　3、关于规则的设置:
　　(1)xnet设置：analyze——Model Assignment——OK，选择对应的电阻或者电容然后点击cread mode；

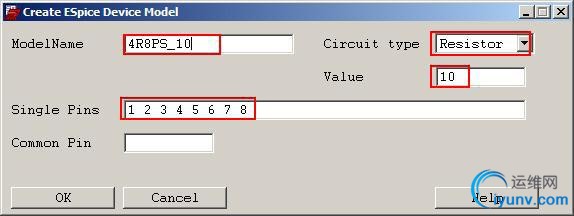

在出现对话框中选择Create ESpiceDevice model,点击OK, 出现下面窗体:

ModelName: 输入产生Model的名字
Circuit type: 选择Type, 电阻,电感或电容
Value: 值
Single Pin: 各Pin的连接顺序, 中间为空格,
这里要注意要看零件的pin的排列,1 2 3 4 5 6 7 8,就是: 1 和2 是一个电阻,其它同理所以如果就是普通电阻电容那就更简单了.

Common Pin: 这里不用管它,空着就可以.
    上面都输入好了就点击OK,完成Model的建立.

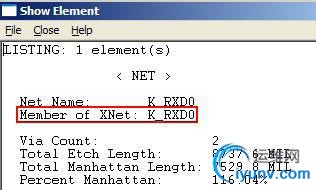

    点击OK退出就可以发现连接该排阻的两边的Net 都有了个Xnet属性,如下图:

    这样就可以搞定Xnet,很简单吧!
　　　　4、用highlight sov命令后如何取消高亮显示：用highlight高亮选中，然后在用dehighlight取消高亮的部分就可以把highlight sov高亮的取消掉了，网上有说“这个是用来检查跨分割的，取消的办法是：如果是4层板的话，在电源层跟地层都铺上地网络，然后再按Highlight Sov刷新即可”，但是没成功过；
　　　　5、setup-user preference editor里面有Route下面的Connet有allegro_dynam_timing 和allegro_dynam_timing_fixedpos选项可以打开走线时的线长提示；
　　　　6、差分对规则在Electrical 的优先级高于Physical里面的差分对约束规则；
　　　　7、区域约束时用到的Region约束，区域中所有的net和net class都将采用该区域约束，如果有区域内有些net class需要不同的设计规则，则需要在区域内建立不同的Regina-Class；
　　　　8、Relative Propagation Delay：①设置了Target是Relative Delay，Actual是与Target长度之差；不设置Target是Match Delay，此时Actual等于length与最长的网络之差；②Local同一net进行匹配，Global不同网络之间进行匹配；③Delta：Tolerance  增量：误差；
　　　　9、Rats飞线的显示设置在Setup——Design Parameter Editor——Display里面的Ratsnest geometry和Ratsnest point设置；
　　　　10、在Logic——Identify DC Nets可以设置电源网络，在布线的时候会以正方形指示；
　　四、覆铜
　　1、在覆铜时，shape——Global Dynamic Shape Parameters 中对shape先设置成Rough或者Disabled，可以加快布线及DRC检查的速度，但是最终出光绘文件的时候，必须将Shape更新成为Smooth类型；
　　2、Allegro给批量Via加上Gnd的net属性方法：①、复制属性是GND的via，添加就OK；②、Tools——Utilities——KeyBoard Command，选择add viaarray，就可设置过孔的间距，网络等；
　　五、检查
　　1、Display——status里面如果有黄色指示可以点击黄色指示查看具体的DRC错误及未连接的网络；
　　2、在之前使用Logic——Identify DC net后，默认的电源网络飞线是不显示的，而是现实的叉叉状，要修改成飞线显示，选择Edit——property，然后选择需要修改的网络，然后在Table of Contents里面选择Ratsnest_Schedule，然后在下拉框中选择Min_TREE即可，如果要切换成叉叉显示，选择Power_AND_GROUND;
　　3、导出3D图到三维软件Solidworks或者CATIA等中，File-Export——IDF，CATIA导入时分别选择 .BDF和.IDF文件即可，注意在板子里面要有Place_Bound_Top,而且还要通过Setup——Areas——Package Height定义元件的高度（在做封装的时候做好OK）；或者在导出IDF的时候在Default Package Height里面填上合适的高度即可；
　　4、如果有元件封装需要更改，点击Place——Update Symbol更新即可；
　　5、Allegro转PADS步骤：Altium Designer Summer08以后的版本中文档导入向导支持Allegro PCB设计文件格式（.Brd）或Allegro ASCII文件格式（.Alg）。如果用户Altium Designer设计系统中安装了Allegro PCB编辑器（支持15.2以下和16版本），用户就可以直接转换Allegro PCB设计文件（.Brd）成Altium Designer PCB文件（.PcbDoc）。除此之外，Altium Designer只能支持Allegro ASCII文件格式（.Alg)转换成Altium Designer PCB文件。接下来，我们将如下操作完成Brd格式到Alg格式的转换：

• 复制Altium Designer安装目录下\System目录下两个文件，分别为 " Allegro2Altium.bat " 和 " AllegroExportViews.txt " ，到需要转换的.brd文件夹下；

• 在CMD命令环境下，切换到.brd文件夹下，然后键入命令 " Allegro2Altium yourfilename.brd " 。

• 在用户转换文件目录下，将生成文件 " yourfilename.brd.alg " ；同时，还将生成一个".log"日志文件。

• 转完后，在另存为protel 4.0格式，

• 在打开PADS的padslayout Translator工具，选择打开文件类型protel就可以导入了，导入设置参看http://www.eda365.com/forum.php?mod=viewthread&tid=85766；

• Allegro出DXF文件步骤：


　　(1)打开您的BRD FILE
(2)显示好当前您要转出的层

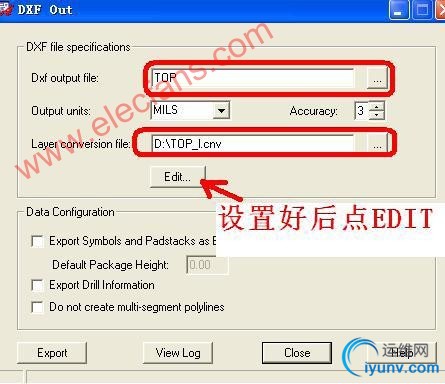

(3)、file >>EXport>>DXF...

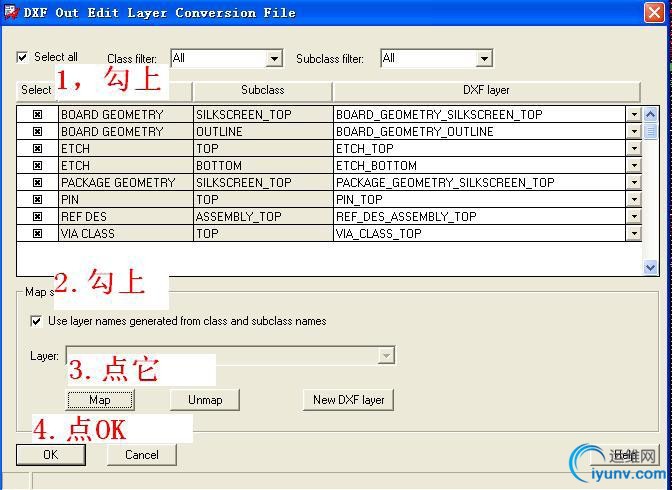

(4)、

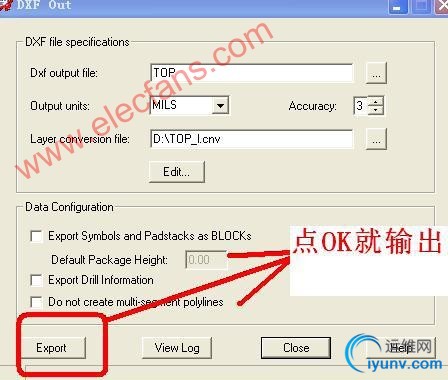

(5)、

(6)、

完毕。
　　7、Allegro出Gerber导入CAM350分层问题：
　　（1），此图原为GBL只有1层的是个复合层，导入后变成了3层。
（2)，我们需要更该CAM350的系统设置：请依照以下步骤：file-setup-photoploter

　　(3)、点击右边的Setup Options（更改设置的时候不要导入任何资料，只打开一个空的CAM350就OK）——Convert Composite to Single Layer
　　(4)、接着把此项勾选上： 然后OK确定，关闭CAM350，再重新打开CAM350导入：
(5)，重新导入的结果：
当然如果需要把一层变成几层的，相反的方法，把勾去掉即可
　　8、Allegro的精度问题（最好就不要换单位，其他的软件能随便换，allegro最好不要换，allegro只记录转化后的数值而并非初始值，多次转换会导致误差越来越大）：
　　（1）、在Setup——Design Parameter Editor——Design里面的Accuracy（decimal places）
　　（2）、Artwork ——Format里面的Integer places和Decimal places
　　（3）、NC Parameter里面的Format的X.X
　　注意事项：在出光绘的时候，Artwork的精度要和NC Parameter的精度设置一样，不然出光绘的时候可能过孔会有偏移；但是Design Parameter Editor里面的精度设置跟这两个有什么关系呢？有人说如果Design里面的单位设置为mil，Accuracy为2，那么在Artwork和NC Parameter里面Decimal places应该为5，因为出光绘的单位为Inch，1 Inch=1000mil，所以要匹配设计的精度，Decimal Places应该为5；
　　参考：
　　平时画图多用mm为单位，出gerber时也以公制为单位，刚好和mm对应，也没出过什么问题。有时碰到用mil为单位画的板子，以英制为单位gerber后导到CAM350里会出现些问题，仔细想想便理解了其中的意思。
　　allegro中画图和出gerber分别用的是两套单位，互不相干。15.7中绘图单位于Setup-->Drawing Options处设置；光绘文件单位于Manufacture-->Artwork处设置，Drill和Route单位于Manufacture-->NC-->NC Parameters处设置。
　　关于数据精度，理论上出gerber要比画图精度更高，如画图用mm，2位小数，则出gerber用mm至少3位小数。如果单位不同，则换算到相同单位再比较，如画图用mil，1位小数，出gerber用英制，即inch，要精确到0.1mil需要4位小数，出gerber要5小数才好。大家建议画图和出gerber用相同的单位，我想是为了避免不同单位换算可能会出现除不尽的情况，影响到生产，inch和mil换算还好，mm和inch换算搞不了会出些小问题，没必要自找麻烦。
　　另外再提一下出Ncroute，Ncroute需要一个ncroutebits.txt文件指定铣刀直径，该文件中铣刀直径的单位须和NC Parameters中一致。例如：画图用mm，出gerber用inch，铣刀直径为1mm，则在Ncroute_path层画Route路径时line width应为1，ncroutebits.txt中标识该号铣刀须用inch为单位，即0.0394   T0*。这种情况就是自己给自己找别扭了。
　　所以设计pcb时，假设画图设置单位为A，光绘、NC和ncroutebits.txt须使用相同单位，设置为B，则A和B最好一致。
　　9、Allegro出PDF文字问题：Allegro出PDF有两种方式一个是File—Export下面可以到处PDF，还有一个就是装虚拟打印机，用虚拟打印机打印时如果要想打出的PDF的文字可以查找需要在File—Plot Setup下面的Windows标签下Non-Vectorized text勾选上，这样不矢量化就可以在PDF中查找了！
　　六、GRE新功能
　　1、建立pinpairs时，会提示INFO：PinPairs which are not explicitly constrained will be automatically removed when Constraint
Manager is closed，意思是提示如果不给建立的Pinpairs进行约束规则，退出约束管理器后pinpairs也就消失；
　　　　2、GRE：选择工具ALLEGRO PCB Design GXL（legacy）即可，建立Bundle，在Constraint Manager里面的Properties里面可以建立，注意在Find栏里面几个选项的勾选，GROUPS表示Bundle，Other Segs表示Flow，ratsnets；手动创建 Bundle 之前，为了保证以后人工走线能够完全成功，所以留了设计裕量，在设置 Bundle 的粗细的时候如图所示的 Flow Line relative Width 110%。这个参数的设置的意义在于，创建的 Bundle 的宽度，是根据 Constrains Manger 里面设置的 Spacing 和 Physical 约束的实
际值上加了 10%的裕量。Via 的没有加裕量的原因是，FLOW Via 的尺寸已经大大超出了实际 Via 所用到的面积。在做 BGA 规划的时候，另外一个原则就是从 BGA 一个角以顺时针或者逆时针的方向进行规划。以本项目为例，就是从左下角开始，一组一组的规划，保证每层出线后用最少的一个走线层的循环，如图所示的层的颜色：蓝-黄-粉-紫；蓝-黄-粉-紫；上面因为考虑到有别的线，所以用走纵向线的层进行循环。
