lvs和keepalived搭建高可用性系统

FragranceM

　　高可用性系统包含两个最基本条件
　　1. 负载均衡，使请求能够快速处理响应
　　2. 容灾，当集群中某个节点发生故障的时候，业务能够自动剔除故障机。当故障修复之后，能自动添加到集群中。
　　
　　本文将使用lvs + keepalived来搭建高可用性系统，会以web服务为例，给出详细的解决方案。
　　
　　系统要求
　　1. linux内核2.6及以上
　　2. 四台linux服务器，要求至少两台在同一子网中，用于部署keepalived服务
　　3. 要求该子网有空闲的IP地址
　　
　　keepalived介绍
　　keepalived用于解决容灾需求。一个keepalived集群中，会有一台MASTER主机，其他的都是BACKUP机器。当MASTER主机发生故障的时候，其他的BACKUP机器没有收到MASTER的广告报文，此时会重新根据优先级协商出新的MASTER主机，然后新的MASTER会重新发送广告报文，通告主机的状态。keepalived实现了VRRP（虚拟路由器冗余协议），并且通信的报文也是加密的。
　　
　　lvs介绍
　　lvs是Linux Virtual Server的缩写，lvs主要用于负载均衡，根据具体的调度策略，当请求过来的时候，分配到相应的真实负载服务器上面，进行处理。lvs机器对外暴露的是一个虚拟的IP地址，该地址绑定在负载分配机器（LD）上，lvs有三种方式把用户的报文转发到真实的负载服务器(RealServer)上。
　　第一种是NAT(网络地址转换)方式，LD收到真实用户请求的时候，LD会根据当前配置的调度策略，选取一台RealServer，修改请求报文目的IP地址，将数据包路由到Real Server上处理，此种方式RealServer不需要进行特殊配置。当RealServer回包的时候，LD会将数据包的源IP修改为虚拟的那个IP地址。由于收包和回包都需要LD参与，当整个系统的负载很大的时候，单点的LD显然会成为系统的瓶颈。
　　第二种是DR(直接路由)方式，当LD和RealServer处于同一子网中的，可以以直接路由的方式把数据包传送到目的主机。直接路由其实就是将原始数据包添加上目的主机的MAC地址，然后将数据转发到RealServer上。直接路由的方式数据包不能跨路由，跨路由后会拆包重新填写目标MAC地址。lvs的LD上绑定了虚拟IP，同时要求RealServer在回环设备上绑定虚拟IP。当RealServer收到数据包之后，由于目的IP地址是虚拟IP的地址，并且自身也将这个IP绑定到了回环设备上，因此就可以处理该数据包。回包的时候，直接返回给用户，不需要经过LD。
　　第三中方式IP tunnling(IP隧道)方式，当LD和RealServer不在同一子网中的时候，请求到达LD的时候，LD挑选一个RealServer，将请求的数据包重新封装成一个IP数据包，路由到目的主机上。IP隧道就是在两台特定的主机之间建立一个连接，把一端收到的数据包直接传递到另一端，然后拆包获取原始的请求数据包，进行后续的处理。此种方式需要在LD和RealServer上配置上隧道VIP，同时需要禁用RealServer上ARP响应，因为LD和RealServer绑定了同样的IP，而数据包只能到LD上，也就是只有LD能响应ARP查询。
　　
　　第二种和第三种转发方式，lvs的效率基本上能达到系统硬件性能。
　　lvs的调度算法有八种，后续再讲解。
　　
　　lvs和keepalived的关系
　　1. lvs可以处理负载均衡，但当其中一台RealServer发生故障的时候，并不能实时检测并剔除掉发生故障的RealServer，也不能当RealServer恢复正常后自动添加到lvs集群中。
　　2. keepalived用于容灾，当集群中的节点发生故障的时候，会自动转移业务到可用的节点，但并不能将请求平均分配到集群中空闲的节点。
　　3. lvs可以和有容灾功能的模块结合，组成高可用系统。例如lvs + heartbeat, lvs + keepalived等。keepalived可以和有负载均衡功能的模块结合，组成高可用系统。例如keepalived + lvs, keepalived + haproxy等。
　　4. lvs单独运行，有负载均衡的作用。keepalived单独运行，有容灾的作用。这两个模块，都可以单独运行或者同其他模块结合，组成高可用系统。
　　5. keepalived可以运行在lvs之上，由于liunx2.6之后的内核中已经包含了lvs模块，keepalived编译的时候，可以将lvs的管理接口编译到keepalived中。在keepalived的配置文件中，如果配置lvs模块的功能，就会启用lvs。如果不配置lvs的模块，那就不会启用lvs。lvs的管理接口也可以单独安装ipvsadm软件，来完成和lvs模块的交互。
　　
　　keepalived的源码安装及启动步骤
　　
　　如果keepalived已经安装成功，可以跳过安装，直接查看配置。
　　
　　Step 1. 内核源码准备
　　keepalived安装的时候，我们需要使用系统的lvs功能，因此需要将lvs管理接口编译进来。lvs管理接口需要linux内核的头文件，最好有内核的源码文件。
　　内核的源码可以直接从linux社区下载对应版本的linux内核源码
　　假设内核源码的位置在/home/sliverdang/linux-2.6/目录下，编译keepalived的时候，可以做一个软链接，将/home/sliverdang/linux-2.6/ 软链接到/usr/src/linux目录。
　　ln -s /home/sliverdang/linux-2.6/ /usr/src/linux
　　
　　Step 2. 下载keepalived源码
　　linux64位的可以安装keepalived-1.2.9
　　linux32位的可以安装keepalived-1.1.20
　　查看linux位数命令: getconf LONG_BIT
　　
　　Step3. Openssl安装
　　keepalived依赖openssl库，可以到openssl官网上下载openssl-1.0.1g.tar.gz版本的openssl，然后安装。
　　tar zxvf openssl-1.0.1g.tar.gz
　　cd openssl-1.0.1g
　　./config shared --prefix=/usr/local/openssl
　　make && make install
　　
　　Step4. keepalived安装
　　之前已经将linux的源码软连接到/usr/src/linux目录下，同时也安装了keepalived依赖的openssl库。自己安装过程中，keepalived只依赖了这个库，如果还有其他依赖，可以上网上查一下，安装方法大同小异。
　　keepalived的配置文件没有选项去指定openssl的路径，因此我们只能通过编译选项去指定openssl的头文件和库文件的位置。
　　export CFLAGS="-I/usr/local/openssl/include/"

export LDFLAGS="-L/usr/local/openssl/lib[img]http://onexin.iyunv.com/source/plugin/onexin_bigdata/file:///C:UsersSLIVER~1AppDataLocalTemp)A[Y)I~](ZC9Z[3Y)IDK7LK.gif[/img]/" 　　然后进行configure，生成makefile文件
　　./configure --prefix=/usr/local/keepalived/
　　configure的结果如下图：
　　
　　其中Use IPVS Framework和Use VRRP Framework这两个选项要为Yes，说明使用了lvs和VRRP特性。
　　然后make && make install
　　本人编译过程中也没有出现错误，如果编译不过去，可以根据报错去查找相应的解决方案。
　　
　　Step 5. 拷贝配置文件
　　首先创建/etc/keepalived/目录
　　将/usr/local/keepalived/etc/keepalived/keepalived.conf拷贝到/etc/keepalived/目录下，keepalived启动的时候，会默认读取此路径下的配置。以后改配置的话，都是指改此目录下的配置文件。
　　本文讲解的例子中，不需要keepalived开机启动，不会将相应的启动脚本拷贝到启动运行的目录下，也不会添加到启动运行检查命令中。如果需要keepalived开机启动，自行查找拷贝的脚本及路径。
　　将/usr/local/keepalived/sbin/keepalived文件拷贝到/usr/sbin/目录下，方便直接运行该命令。
　　Step 6. 配置keepalived的启动配置
　　本文中用到了4台服务器
　　静态IP分别是：
　　10.12.196.196(Load Balancer  Director Server，简称LD)
　　10.12.196.198(LD)
　　10.12.100.224(RealServer，简称RS)
　　10.12.100.225(RS)
　　10.12.196.5(虚拟的IP，简称VIP)
　　首先看LD的配置，LD中又分为主LD和备LD。主LD和备LD的配置几乎相同，除了优先级和是否抢占这两个选项不一样。

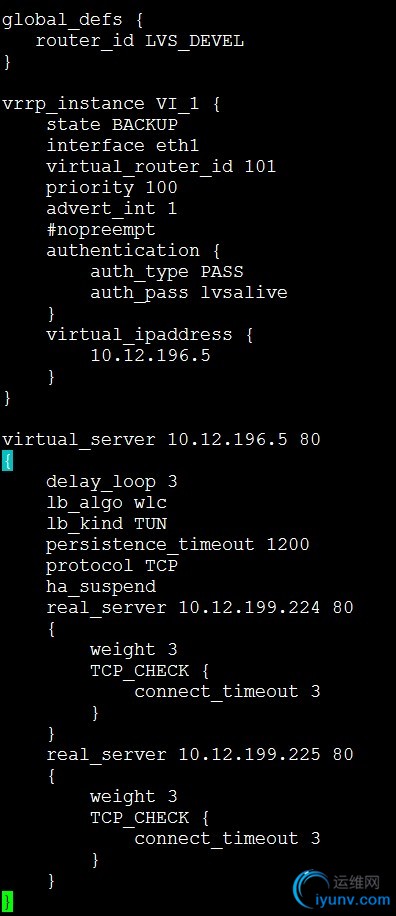

　　备LD的配置如下
　　
　　
　　keepalived的配置都是一对花括号括起来的，一块一块组合起来。
　　global_defs定义了路由节点的名称，默认配置即可，删除该节点下的email配置，本例中用不到。
　　vvrp_instance是VRRP协议实现的一个实例，需要配置关键的信息。
　　　　state 取值有BACKUP和MASTER，主备配置都配置为BACKUP，让他们根据优先级自己决定出主机。
　　　　interface 虚拟IP绑定的网卡，可以为eth0或eth1
　　　　virtual_router_id 虚拟路由节点，要求主备配置相同
　　　　priority 优先级，要求主备之间至少相差50
　　　　advert_int 发送广告报文的间隔
　　　　nopreemet 是否抢占，当主机发生故障，修复后变成备机后，是否重新抢占主机。可以在优先级较高的LD上配置该选项，优先级低的不需要配置。主要是为了防止来回切换主机，影响服务的连续性和稳定性。
　　　　authentication 验证的方式，当keepalived收到广告包的时候，会检查是否匹配合法，密码长度最长为8，密码不一致时keepalived会在日志中记录。修改密码的话，修改auth_pass的值即可。
　　　　virtual_ipaddress 虚拟IP的地址，可以配置一组虚拟IP，最多20个虚拟IP组，配置多个虚拟IP的时候，请求这些虚拟IP的数据包，都会到主LD上。
　　virtual_server节点是lvs的配置，如果不配置该节点，那么请求就直接被主LD处理，不会再进行转发。如果配置了该节点，那么就是用lvs特性，将数据包进行负载均衡，路由到真实的服务器上。
　　     delay_loop RealServer健康检查的时间间隔
　　     lb_algo 负载均衡调度的算法，负载均衡分为动态调度和静态调度。
　　    　　 静态调度算法
　　　  　　 1. Round-Robin : 轮询，简称RR。每次请求依次分配到RS上，无状态
　　     　　2. Weighted Round-Robin : 加权轮询，简称WRR。加权轮询表示根据服务器的权重来分配处理次数。例如RS1服务器的处理性能是RS2服务器的处理性能的两倍，那么RS1的权重可以配置为6，RS2的权重配置为3，无状态。
　　     　　3. Destination Hashing : 目标地址散列，简称DH。根据用户请求的目的IP，计算HASH值，映射到固定的RS上，如果该RS还没有超载的话。
　　     　　4. Source Hashing : 源地址散列，简称SH。根据用户的IP，计算HASH值，映射到固定的RS上，如果该RS还没有超载的话。
　　     　　动态调度算法
　　     　　1. Least Connections : 最少链接，简称LC，根据RS的连接状态，选择连接最少的RS。lvs有每个RS连接数的统计，可以使用ipvsadm -l查看当前lvs的状态数据。
　　     　　2. Weighted Least Connections ：加权最少连接，简称WLC。同样结合了服务器性能权重和连接数两个方面，来选择RS。
　　    　　 3.  Shortest Expected Delay Scheduling : 最短的期望的延迟,简称SED。分配一个接踵而来的请求以最短的期望的延迟方式到服务器。计算当前RS的负载情况计算方法：(active+1)*256/weight=overhead。
　　     　　4. Never Queue Scheduling ：最小队列调度，简称NQ。分配一个接踵而来的请求到一台空闲的服务器，此服务器不一定是最快的那台，如果所有服务器都是繁忙的，它采取最短的期望延迟分配请求。
　　     　　动态调度算法还有其他的，有兴趣可以去了解。
　　     　　此处lb_algo配置时加权最少连接算法
　　     lb_kind是lvs的转发方式，是前文介绍的NAT/DR/TUN三种方式，此处由于RS和LD不在一个子网，需要使用IP隧道的方式。
　　     persistence_timeout lvs会话保持时间。
　　     protocol 连接使用的协议，本例中使用的是HTTP服务，是TCP协议
　　     ha_suspend suspend healthchecker’s activity，挂起检查进程的活动
　　     real_server节点是需要配置具体的RS信息，格式是“IP + 端口”，此处使用的是http服务，端口是80。要求RS上必须要开启这个服务，否则keepalived的健康检查进程会报错，从LVS中剔除掉该主机。
　　         weight 权重，我们此处配置的调度算法是动态调度的加权连接最少算法，需要配置每个RS的权重。此处配置的权值一样，其实就是LC算法。
　　         TCP_CHECK 健康检查方法，此处选择了TCP CHECK检查方法，该方法会使用TCP去连接RS的IP和端口，需要配置一个超时时间，如果三次都连接失败，会从LVS中将该RS剔除。剔除后还会检查该RS，如果连接成功，会重新将该RS添加到lvs集群中。
　　         两个RS都是这样配置的，只是IP地址不同。要求两台RS上都运行着HTTP服务，如果一台挂了，那么keepalived会主动剔除故障机。故障机修复后，keepalived也会重新将它添加到lvs集群中。
　　每个virtual_server对应vrrp_instance中virtual_ipaddress的配置。本例中virtual_ipaddress中配置了一个VIP，所以virtual_server也配置了一个节点，对应该VIP。
　　
　　另一台LD上同样配置，优先级和是否抢占配置不同。
　　
　　
　　
　　两台LD配置好了，RS上也要配置。由于本例中使用的是IP隧道的方式转发数据包，需要在RS上启用IP隧道，并且禁止ARP响应。
　　启动LVS RealServer的脚本real_server_iptunning.sh：
　　
　　运行该脚本 ./real_server_iptunning.sh start

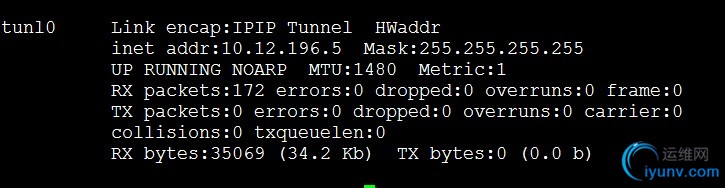

　　运行该脚本后，可以使用ifconfig命令查看ip的配置
　　
　　
　　Step 7. keepalived的启动与停止
　　keepalived -D 启动keepalived，之前已经把该文件拷贝到/usr/sbin/目录下，因此可以直接使用该命令。keepalived读取的配置文件是/etc/keepalived/keepalived.conf，日志输出到/var/log/messages该文件
　　停止keepalived服务 killall keepalived
　　
　　同时启动两台LD上的keepalived服务，看日志可以看到每个keepalived的主备状态及绑定的VIP。
　　LD启动完成后，需要启动每个RS上的LVS配置，就是运行上文的real_server_iptunnling.sh脚本。
　　
　　Step 8. 测试容灾与负载均衡

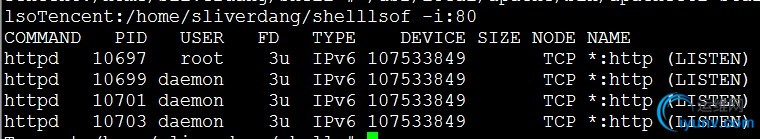

　　两台RS上都运行着HTTP服务
　　
　　
　　访问http://10.12.196.5/
　　可以查看两台RS的apche的access日志，看请求落到哪一台了。停止掉刚才访问的那台RS，此时可以看到keepalived的健康检测程序探测到一台RS不可用，主动剔除。

　　此时再访问http://10.12.196.5/
　　http服务并没有受影响，请求被分配到另外一台RS上。此时重新启动刚才主动停止的RS，继续观察主LD的日志

　　RS被重新添加到lvs集群中。
　　当主LD挂掉之后，可以看之前BACKUP的LD日志

　　该LD启动的时候是备机状态，20s之后主机被关闭，备机接管LD的工作，成为主LD
　　容灾分为两部分，一部分是LD的容灾，LD是负责处理请求转发的，这个节点很重要，要保证高可用性。当主LD挂掉的时候，keepalived会自动协商出新的主LD，保证LD的高可用性。当具体的业务主机宕机或者服务不可用的时候，keepalived会控制lvs的配置，将该主机从lvs集群中剔除，保证lvs集群服务的可用性。当业务主机修复后，keepalived不停地探测业务主机的状态，一旦修复，会自动重新加入到lvs集群中。而我们需要做的就是尽快修复业务主机，然后观察业务是否正常。
　　
　　负载均衡与容灾是个比较大的话题，各种开源的框架为高可用性提供了软件层次上的可能性。keepalived又可以运行在lvs之上，配置也相对简单，是一个比较好的选择。
　　
　　千里之行，始于足下，共勉。
