lvs+keepalived+nginx (httpd)部署

fdfe

　　1:
　　192.168.22.109      lvs1
　　192.168.22.110      lvs2
　　192.168.22.240      VIP
　　
　　
　　
　　4：lvs的三种模式图
　　lvs-net  http://www.linuxvirtualserver.org/VS-NAT.html

　　

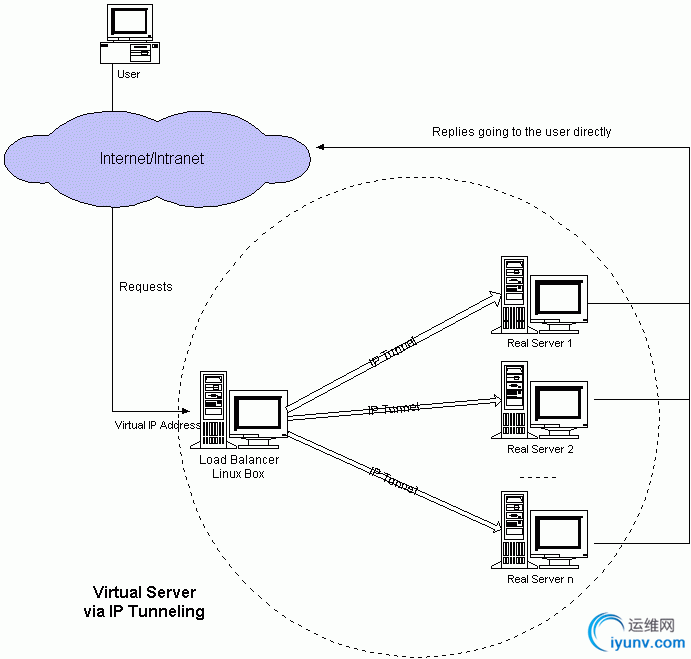

　　LVS-TUN http://www.linuxvirtualserver.org/VS-IPTunneling.html

　　
　　LVS-DR http://www.linuxvirtualserver.org/VS-DRouting.html

　　
　　lvs的三种模式比较参考：http://www.uml.org.cn/zjjs/201211124.asp，此文章说的很详细
　　注：LVS部署方式：http://www.cnblogs.com/liangsky/p/4585747.html
　　
　　5）安装keepalived(两台)
　　wget http://www.keepalived.org/software/keepalived-1.2.17.tar.gz
　　./configure
　　make && make install
　　cp /root/keepalived-1.2.17/keepalived/etc/init.d/keepalived.rh.init /etc/init.d/keepalived
　　cp /root/keepalived-1.2.17/keepalived/etc/init.d/keepalived.sysconfig /etc/sysconfig/keepalived
　　mkdir /etc/keepalived/
　　cp /root/keepalived-1.2.17/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
　　cp /usr/local/sbin/keepalived /usr/sbin/
　　
　　
　　[iyunv@master init.d]# service keepalived start
　　Starting Keepalived for LVS: [确定]
　　6）配置keepalived
　　先master
　　
　　global_defs {
   notification_email {
        11@163.net　　　　
        71@qq.com              #需要发送的告警的邮箱地址
   }
   notification_email_from yw_xunjian@test.com  #从哪个邮箱发送过来
   smtp_server mail.test.com  #发送邮箱服务端地址
   smtp_connect_timeout 30
   router_id LVS_master
}
　　vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        #192.168.200.16
        #192.168.200.17
        192.168.22.240
    }
}
　　
virtual_server 192.168.22.240 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP
　　#sorry_server 192.168.200.200 1358
　　real_server 192.168.22.109 80 {
weight 1
　　TCP_CHECK{
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
　　connect_port 80
}
　　}
　　real_server 192.168.22.110 80 {
weight 1
　　TCP_CHECK{
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
　　connect_port 80
　　}
　　}
　　
　　备机配置：
　　global_defs {
   notification_email {
        zhaoliang@zdsoft.net
        79790562@qq.com
   }
   notification_email_from ywb_xunjian@winupon.com
   smtp_server mail.winupon.com
   smtp_connect_timeout 30
   router_id LVS_master
}
　　vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        #192.168.200.16
        #192.168.200.17
        192.168.22.240
    }
}
　　
virtual_server 192.168.22.240 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP
　　#sorry_server 192.168.200.200 1358
　　real_server 192.168.22.109 80 {
        weight 1
　　TCP_CHECK{
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
　　connect_port 80
    }
　　}
　　real_server 192.168.22.110 80 {
        weight 1
　　TCP_CHECK{
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
　　connect_port 80
　　}
　　}
　　在两机上执行service keepalived start
　　查看IP地址：ip a
　　可以看到VIP地址在主机上
　　
　　在主机上执行service keepalived stop
　　可以看到VIP已经到了备机　　　
　　
　　# PS:这里说的LVS.并不是用ipvsadm软件配置.而是直接用keepalived的virtual_server配置项控制的.
#  安装ipvsadm只是可以看到负载状况.其实只需要keepalived也可以实现负载均衡集群.
　　
　　
　　
　　yum -y install httpd
　　主机上执行ipvsadm
　　
　　[iyunv@master html]# service ipvsadm status
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.22.240:80 rr persistent 50
  -> 192.168.22.109:80            Local   1      0          0
  -> 192.168.22.110:80            Route   1      0          0
　　
　　备机上执行
　　[iyunv@slave ~]# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
　　
　　
　　sed -i 's/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/g' /etc/sysctl.conf
