cacti的介绍、安装、配置、及维护

nihaogirl

　　一、cacti的介绍
　　　　Cacti 在英文中的意思是仙人掌的意思，Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。它通过snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结 构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。
　　
　　cacti工作流程图：
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　具体详见cacti官网：http://www.cacti.net/
　　
　　cacti 安装环境：Cacti requires MySQL, PHP, RRDTool, net-snmp, and a webserver that supports PHP such as Apache or IIS.
　　二、安装：
　　1、配置LAMP环境
　　yum -y install mysql mysql-server mysql-devel
　　yum -y install httpd php php-mysql
　　2、安装rrdtool工具和SNMP包
　　检查安装依赖包：yum -y install zlib freetype libjpeg fontconfig gd libxml2 php-gd
　　rrdtool安装：yum -y install perl-Net-Daemon perl-PlRPC perl-DBI rrdtool  perl-rrdtool  perl-DBD-MySQL
　　snmp安装：yum -y install php-pdo lm_sensors net-snmp php-snmp net-snmp-utils
　　3、cacti安装
　　tar -zxvf cacti-0.8.8b.tar.gz
　　mv cacti-0.8.8b /var/www/html/cacti
　　4、配置cacti
　　a>配置httpd服务
　　vim /etc/httpd/conf.d/cacti.conf   （添加如下行，或在/etc/httpd/conf/httpd.conf）　　　　　　



Alias /cacti /var/www/html/cacti
<Directory /var/www/html/cacti>
DirectoryIndex index.php
AllowOverride all
order deny,allow
deny from all
allow from all
AddType application/x-httpd-php .php
php_flag magic_quotes_gpc on
php_flag track_vars on
</Directory>
　　vim /etc/httpd/conf/httpd.conf  (修改如下行：)　



  ServerName localhost:80       （276行）
　　vim /etc/php.ini



date.timezone = PRC      （946行）
　　启动httpd服务：service httpd start
　　b>配置mysql并导入cacti.sql
　　service mysqld start
         　　  mysqladmin -u root password '123456'　（设置数据库密码）　
　　mysql -uroot -p123456



1 mysql> create database cacti;
2 mysql> grant all on cacti.* to cacti@'localhost' identified by '123456';
3 mysql> flush privileges;
　　mysql -u cacti -p123456 -D cacti < /var/www/html/cacti/cacti.sql    (导入数据库)
　　c>安装配置snmpd服务
　　vim /etc/snmp/snmpd.conf   （修改如下行：）



1  41 com2sec notConfigUser   127.0.0.1   public
2  62 access  notConfigGroup ""      any       noauth    exact  all  none none
3  85 view all    included  .1  　　　　　　　　　　　　80
　　启动snmpd服务：service snmpd start
　　d> 配置cacti目录权限
        　　　 useradd cacti -d /var/www/html/cacti  -s /bin/false
         　　　chown -R root:root     /var/www/html/cacti/
        　　　 chown -R cacti:cacti   /var/www/html/cacti/rra  /var/www/html/cacti/log
   　　　e> 配置cacti连接数据库
         　　　vim /var/www/html/cacti/include/config.php　　　　



1  $database_type = "mysql";
2  $database_default = "cacti";
3  $database_hostname = "localhost";
4  $database_username = "cacti";
5  $database_password = "123456";  (cacti密码：grant allon cacti.* to cacti@'localhost' identified by'123456';)
6  $database_port = "3306";
7  $database_ssl = false;
　　f> 配置完成，设置服务开机自启动
　　chkconfig httpd on
   　　　　 chkconfig mysqld on
    　　　   chkconfig snmpd on
　　
　　g> 配置cron计划任务
        　　　crontab -u cacti -e



*/5 * * * * /usr/bin/php /var/www/html/cacti/poller.php &>/dev/null
　　
　　5.插件setting,thold,monitor 安装：
　　下载地址：http://docs.cacti.net/plugins





　　　　　　　　在安装thold插件，必须先安装settings插件，后安装thold插件。因为settings插件提供email的相关设置，thold插件的报警功能是根据settings里的设置来决定发送邮的。



1 tar xf settings-v0.71-1.tgz -C /var/www/html/cacti/plugins
2 tar xf thold-v0.4.9-3.tgz -C /var/www/html/cacti/plugins
3 tar xf monitor-v1.3-1.tgz  -C /var/www/html/cacti/plugins
　　vim /var/www/html/cacti/include/config.php
　　　　　　　　//$url_path = "/cacti/"; 在这一行下面添加一行
　　　　　　　　　　$plugins[] = 'settings';
　　　　　　　　　　 $plugins[] = 'thold';
　　　　　　　　　　 $plugins[] = 'monitor';
保存后，打开cacti网页，

保证最后一个页面没有红色报错，完成。

首次登陆用户名密码：admin、admin

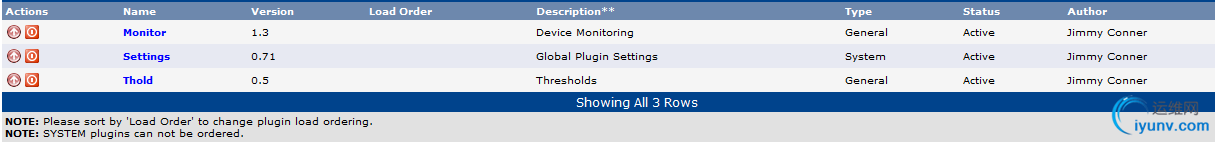

启用插件console-->plugin management-->将插件安装与启用，如下图表示已经正确启用。

　　a>设置邮件报警通知
　　在Console---->setting------>mail/DNS中修改！

　　
　　7.安装spine
　　下载地址：http://www.cacti.net/downloads/spine/
　　tar zxf cacti-spine-0.8.8b.tar.gz





　　　　　　cd cacti-spine-0.8.8b
　　　　　　./configure --prefix=/usr/local/cacti-spine





　　　　　　如果安装报错：configure: error: Cannot find SNMP headers.  Use --with-snmp= to specify non-default path.
　　　　　　解决方案：
　　　　　　　　#yum -y install net-snmp-devel
　　　　　　重新执行：　　　　



1 #./configure --prefix=/usr/local/cacti-spine
2 #make && make install
3 #cd /usr/local/cacti-spine/etc/
4 #cp spine.conf.dist spine.conf
　　#vim spine.conf 　　　　



1 DB_Host         localhost
2 DB_Database     cacti
3 DB_User         cacti
4 DB_Pass         123456
5 DB_Port         3306
6 DB_PreG         0
　　使用：#/usr/local/cacti-spine/bin/spine --conf=/usr/local/cacti-spine/etc/spine.conf   命令测试spine是否正确安装，如果输入下面信息表示安装成功：
SPINE: Using spine config file [/usr/local/cacti-spine/etc/spine.conf]
SPINE: Version 0.8.8b starting
SPINE: Time: 0.2112 s, Threads: 5, Hosts: 4
　　打开cacti网页  Console->setting-> poller  将poller type 改为：spine
　　setting-> Paths-->Spine Poller File Path添加路径：  /usr/local/cacti-spine/bin/spine    保存。
　　
　　8.安装 weathermap 插件
　　weathermap是cacti中大家使用最多的插件之一，用它可以制作出漂亮的网络拓扑图，并且可以使点到点之间的流量表现的更加直观具体。

　　
　　安装weathermap包：



1 wget http://network-weathermap.com/files/php-weathermap-0.97c.zip
2
3 unzip php-weathermap-0.97c.zip  -d /var/www/html/cacti/plugins
4
5 chown -R apache:apache /var/www/html/cacti/plugins/weathermap/configs/
6
7 chown -R apache:apache /var/www/html/cacti/plugins/weathermap/output/
　　
　　启用插件console-->plugin management-->将插件安装与启用，如下图表示已经正确启用。

　　vim /var/www/html/cacti/include/config.php
　//$url_path = "/cacti/"; 在这一行下面添加一行
　　　　　　　　　　$plugins[] = 'weathermap';

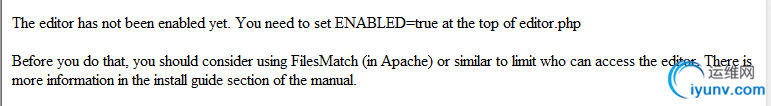

如果出现如下错误：

修改   /var/www/html/cacti/plugins/weathermap/editor.php
$ENABLED=false  改为 true。
$ignore_cacti=False   改为：true

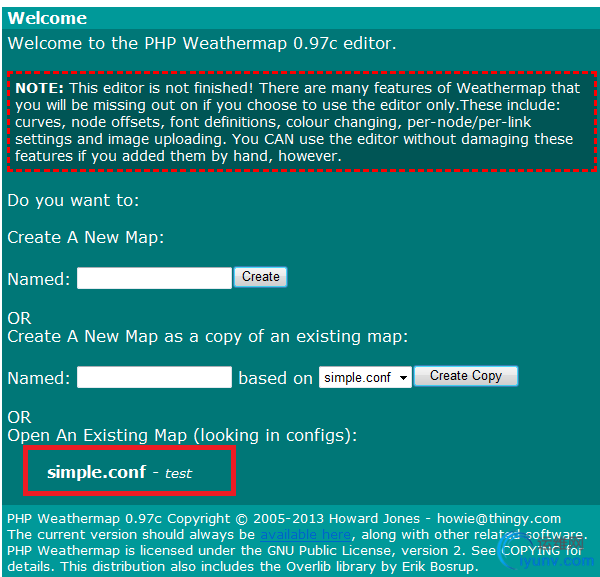

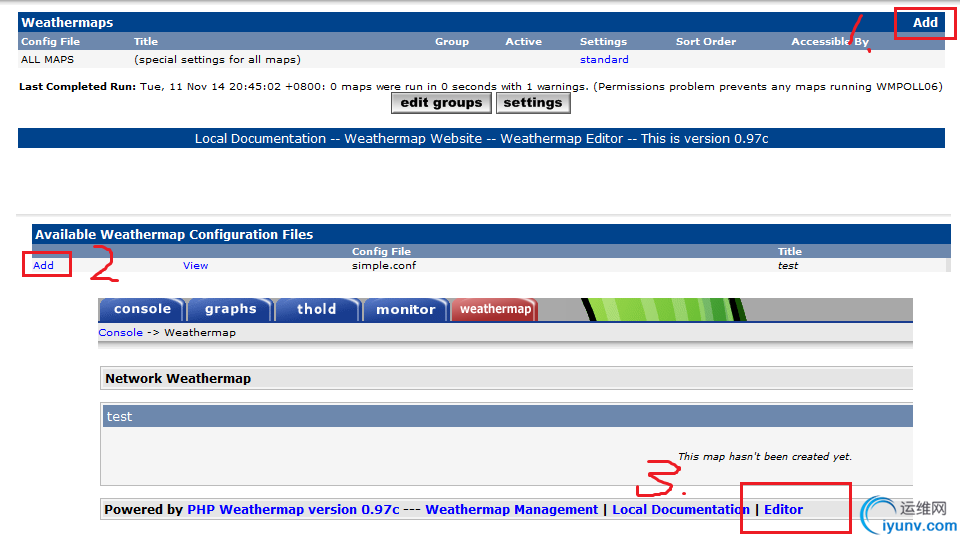

点击：Editor





ping dvanced_ping_v1_3监控模板配置

下载地址：http://forums.cacti.net/download/file.php?id=3436&sid=f614c634b307e2f06b2e5798eaa5054b



解压后将ss_fping.php文件放在/var/www/html/cacti/scripts 底下，通过cacti 网页的 Import Templates 将下载的*.xml 文件导入。
