　　Cacti获取服务器TCP并发连接数


1、  从http://forums.cacti.net/download/file.php?id=5198下载官方提供的TCP监控模版tcp-connections.zip（模版见下方附件内容）　　2、  解压tcp-connections.zip将可执行程序get_tcp_connections拷贝到目录/var/www/html/cacti/scripts
　　#cp  get_tcp_connections  /var/www/html/cacti/scripts/
　　3、  赋予执行权限chmod u+x  get_tcp_connections
　　4、  修改get_tcp_connections文件，修改一下CACTIDIR的路径为你的实际路径配置
　　#CACTIDIR=/var/www/html/cacti/scripts
　　5、  导入cacti_graph_template_tcp_connections.xml绘图模版：
　　登陆cacti监控平台Console(控制台) ---> Import Templates(导入模板)
　　6、  测试snmp服务是否正常
　　#snmpnetstat -v 2c -c your_community -Can -Cp tcp your_hosts_ip
　　#正常情况下会返回tcp状态的相关数据
　　7、  在/var/www/html/cacti/scripts/路径下测试添加脚本是否正常
　　#./get_tcp_connections <host> <community>
　　#正常情况下会返回tcp状态的相关数据
　　8、  现在我们就可以像添加其他监控对象方法在console->device->主机->Associated Graph Templates进行添加->创建图像了。
　　9、  保存，5分钟之后就可以看到图了。
　　附件： tcp-connections.zip
　　http://blog.sina.com.cn/s/blog_6eee530801015zml.html
















　　我的环境是 Version 0.8.7i
　　步骤一
　　从http://forums.cacti.net/download/file.php?id=5198下载get_tcp_connections解压，将get_tcp_connections上传至cacti根目录的scripts内。
　　打开get_tcp_connections，修改一下CACTIDIR的路径成你的实际路径哦.

　　
　　步骤二
　　进入cacti后台， Import/export - Import Templates 导入cacti_graph_template_tcp_connections.xml模板文件。
　　执行：snmpnetstat -v 2c -c snmp community -Can -Cp tcp host，如果能够取到指定host的数据，snmp就没问题了。

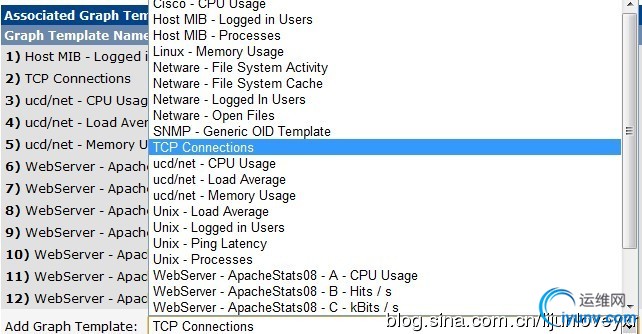

　　进入Devices 选中要添加此模板的主机

　　

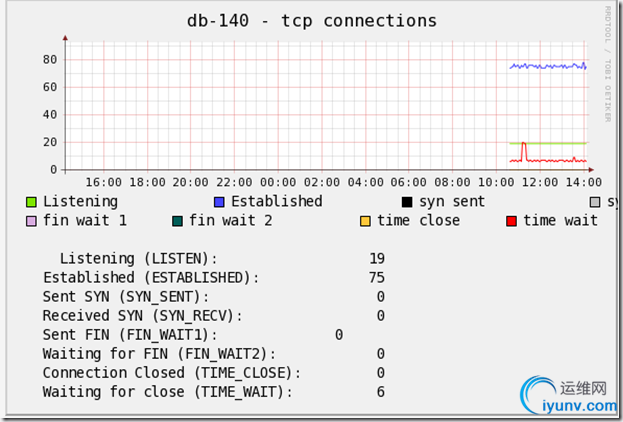

　　最后进入graphs查看得到图形：

　　
　　注意事项：
　　1、如果执行./get_tcp_connections <host> <community>没有数据，就得检查你的snmp这些地方了。
　　2、如果执行./get_tcp_connections <host> <community>得到数据，如下

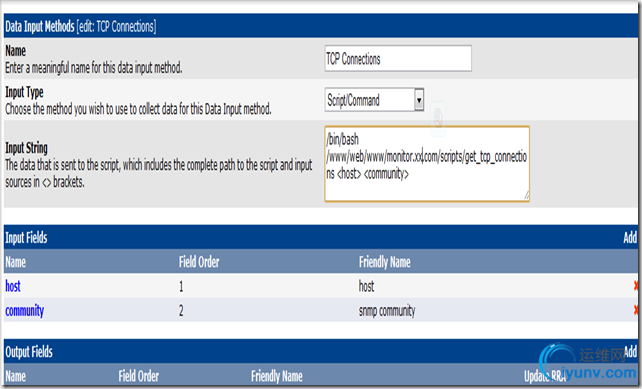

　　但是在monitor里面没有数据输出到图形，进入cacti后台，console--》Data Input Methods--》TCP Connections，修改Input String里面的脚本实际放置get_tcp_connections的路径（就是get_tcp_connections里面修改的CACTIDIR的实际路径）









　　http://ahwind.blog.iyunv.com/464891/697191
　　转载两篇文章






因为cacti默认5分钟采集一次数据进行绘图，采集精度不高，对要求高精度的采集需求，需要修改默认的采集精度。



1、修改rrdtool的存储大小



console-Management->Data Sources->RRAs



修改模板里面的参数



如下，比如采集一天的数据，按一分钟的精度



Name设置为：Daily (1 Minute Average)



Consolidation Functions设置为：max、min、avg和last



X-Files Factor修改为：0.5



Steps设置为：1



Rows设置为：1440



Timespan设置为：86400







参考模板参数如下



Daily (1 Minute Average)             1         1440     86400

Weekly (6 Minute Average)          6         1680     604800

Monthly (24 Minute Average)     24         1860     2678400

Yearly (1 Hour Average)              60         8760     31536000

Two Yearly (2 Hour Average)     120         8760     63072000







2、修改数据索引



console-Management->Templates->data templates



1、在Associated RRA's添加刚刚创建的5个RRD模板

2、将step设置为60（没60秒绘图一次）

3、将Heartbeat设置为120（120为超时时间）



3、修改计划任务crontab



将



*/5 * * * * /usr/bin/php /var/www/cacti/poller.php > /dev/null 2>&1



修改为



*/1 * * * * /usr/bin/php /var/www/cacti/poller.php > /dev/null 2>&1



4、删除rrd缓存，刷新一下网页图形就出来了







5、参数解疑



Steps设置为：a



Rows设置为：b



Timespan设置为：c







这三个数值的关系是，steps为每多少时间绘图一次，timesspan为时间跨度，rows为在这个时间跨度里面保存多少个数据记录



如一天的参数



steps设置为1：表示每分钟绘图一次



rows设置为1440：表示这一天存储1440行数据



Timespan设置为86400：表示一天的时间86400秒



按上面的方法 原来数据会丢失 要保留数据 可按下面的方法

##################################################

第二篇



在Cacti或者其他基于RRDTool的MRTG系统中，我们可能会遇到这样的问题：在修改了graph template和data template，图像仍然显示之前的5分钟的间隔，而不是新的1分钟间隔。
经过一个小研究发现这个问题是由于RRDtool在创建rrd文件的时候对rrd的文件进行了step的设定，但是这个设定是不能被动态更改的，也就是说你不能只修改某个rrd文件的step参数。

[iyunv@abc rra]# rrdtool info abc_111.rrd|more filename = "abc_111.rrd" rrd_version = "0003" step = 300

这个就需要用到rrdtool dump和restore来对rrd文件进行一些小的修改。
首先用rrdtool dump将rrd库dump成一个xml文件。

[iyunv@abc rra]# rrdtool dump abc_111.rrd > abc_111.xml

之后用手动编辑的方法修改xml文件中的step值。如本例，可以将300修改成60。

<?xml version="1.0" encoding="utf-8"?> <!DOCTYPE rrd SYSTEM "http://oss.oetiker.ch/rrdtool/rrdtool.dtd"> <!-- Round Robin Database Dump --> <rrd>         <version>0003</version>         <step>300</step> <!-- Seconds -->

修改后保存文件，之后将xml文件用rrd restore存成一个新的rrd库。再用新的库文件覆盖旧的rrd库文件。（建议先备份就的库文件）

[iyunv@abc rra]# rrdtool restore abc_111.xml abc_111_new.rrd [iyunv@abc rra]# mv abc_111_new.rrd abc_111.rrd

至此在用rrdtool info命令查看，可以看到step的值已经修改为新值。

[iyunv@abc rra]# rrdtool info abc_111.rrd|grep step step = 60 [iyunv@abc rra]#

再去cacti里面去看一下，应该已经变更过来了。
如果没有的话试着对数据/图像重新应用一下新的模板。
至此。





http://linuxsogood.org/542.html

　　据说nginx-rrd是基于虚拟主机的，监控并发连接数量的！通过Cacti监控到的nginx的并发连接数量，是一台nginx服务器上所有的虚拟主机的并发总量！
　　nginx-rrd配置起来很简单，只需要简单的安装配置一下即可，监控nginx的并发量，肯定要开启nginx的stub模块，下面开始配置nginx-rrd
　　首先配置其需要的环境，并下载软件包准备安装




# yum install perl rrdtool perl-libwww-perl libwww-perl perl-rrdtool -y
# wget http://soft.vpser.net/status/nginx-rrd/nginx-rrd-0.1.4.tgz

1 2	# yum install perl rrdtool perl-libwww-perl libwww-perl perl-rrdtool -y # wget http://soft.vpser.net/status/nginx-rrd/nginx-rrd-0.1.4.tgz

　　开始安装配置nginx-rrd




# tar xf nginx-rrd-0.1.4.tgz
# cd nginx-rrd-0.1.4
# cp usr/sbin/* /usr/sbin/
# cp etc/nginx-rrd.conf  /etc/
# cp etc/cron.d/nginx-rrd.cron /etc/cron.d/
# mkdir /var/www/html/nginx/rrd -p
# cp html/index.php /var/www/html/nginx/
# vi /etc/nginx-rrd.conf
RRD_DIR="/var/www/html/nginx/rrd/";
WWW_DIR="/var/www/html/nginx/";
NICE_LEVEL="-19";
BIN_DIR="/usr/sbin";
SERVERS_URL="http://linuxsogood.org/nginx-status;172.16.23.100 http://lme.pw/nginx_status;1.1.1.1"

1 2 3 4 5 6 7 8 9 10 11 12 13

# tar xf nginx-rrd-0.1.4.tgz # cd nginx-rrd-0.1.4 # cp usr/sbin/* /usr/sbin/ # cp etc/nginx-rrd.conf  /etc/ # cp etc/cron.d/nginx-rrd.cron /etc/cron.d/ # mkdir /var/www/html/nginx/rrd -p # cp html/index.php /var/www/html/nginx/ # vi /etc/nginx-rrd.conf RRD_DIR="/var/www/html/nginx/rrd/"; WWW_DIR="/var/www/html/nginx/"; NICE_LEVEL="-19"; BIN_DIR="/usr/sbin"; SERVERS_URL="http://linuxsogood.org/nginx-status;172.16.23.100 http://lme.pw/nginx_status;1.1.1.1"

　　如果有多个URL要监控，中间以空格隔开。URL的第一部分是虚拟主机配置好的stub-status，第二部分是域名所在的主机。默认是15分钟绘制一次图形




# cat /etc/cron.d/nginx-rrd.cron
# generate graphs from lighttpd RRD data
MAILTO=root
*  *    * * *   root    /usr/sbin/nginx-collect
*/15 *   * * *   root    /usr/sbin/nginx-graph

1 2 3 4 5 6

# cat /etc/cron.d/nginx-rrd.cron # generate graphs from lighttpd RRD data MAILTO=root *  *    * * *   root    /usr/sbin/nginx-collect */15 *   * * *   root    /usr/sbin/nginx-graph

　　当然你可以根据你的需求去改变绘制图形的周期。其实这个软件就两个pl脚本，一个收集数据，一个绘制图形。
　　可能出现的错误：
　　cron任务计划没有执行
　　查日志发现：




Aug  4 06:11:02 centos1000 crond[12966]: (*system*) BAD FILE MODE (/etc/cron.d/nginx-rrd.cron)

1	Aug  4 06:11:02 centos1000 crond[12966]: (*system*) BAD FILE MODE (/etc/cron.d/nginx-rrd.cron)

　　报了一个错误，好像是文件的权限有问题，看一下文件的权限，发现是755




# ls -l /etc/cron.d/
-rwxr-xr-x 1 root root 134 08-04 05:56 nginx-rrd

1 2	# ls -l /etc/cron.d/ -rwxr-xr-x 1 root root 134 08-04 05:56 nginx-rrd

　　把权限改为0644，就正常执行了。看来/etc/cron.d/里面放的任务计划文件，不能有执行权限，不然会无法执行！
　　
　　
　　http://www.verydemo.com/demo_c128_i53711.html




　　关于这一内容，在google上一搜就大把.内容如下：


nginx编译时允许http_stub_status_module



然后在 nginx.conf 中 添加如下：

• server {

•     listen       80;

•         server_name  localhost;

•         #charset koi8-r;

•         #access_log  logs/host.access.log  main;

•         location / {

•             root   /data/web_server/index;

•             index  index.html index.htm;

•         }

•

•        location /NginxStatus {

•          stub_status on;

•          access_log off;

•        }

• }


#killall -s HUP nginx  (令Nginx配置生效)

然后就通过 http://localhost/NginxStatus 来访问到Nginx的运行状态页面



下载cacti for nginx 插件包： http://www.oschina.net/uploads/code/cacti-nginx.tar.gz



解压后一共有5个文件，首先把 get_nginx_socket_status.pl 以及 get_nginx_clients_status.pl 上传至服务器cacti 目录下scripts 并设置可执行权限跟755读写权限



检测插件(举例)



# /data/cacti/scripts/get_nginx_clients_status.pl http://192.168.1.100/NginxStatus

显示的内容跟 NginxStatus 状态页内容相当即可。



然后在cacti管理面板导入



导入的方式是 Import Templates  >  Import Template from Local File (浏览导入插件包另外2个文件)



cacti_graph_template_nginx_clients_stat.xml

cacti_graph_template_nginx_sockets_stat.xml



但详细操作起来可能会有个麻烦！



导入 cacti_graph_template_nginx_clients_stat.xml 跟 cacti_graph_template_nginx_sockets_stat.xml  的时候，cacti 出现红字提醒：



Error: XML: Hash version does not exist.



解决：因为你的 cacti 版本太旧了，去Cacti 下个最新版吧：http://www.cacti.net/download_cacti.php



导入成功后会显示：


[tr]
[td=100,1]

Import Results
