Cacti部署

gbvc

　　Lamp准备篇请看前文博客
　　安装rrdtool工具

　　这里使用源码安装

•
  解压rrdtool包
  　　

•

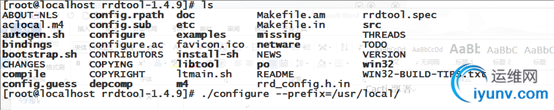

  配置（编译安装需要gcc等编译程序支持）
  　　注意如果配置出错缺乏libxml2-devel、pango-devel、需要进行自我解决，否则不会成功。
  　　

•

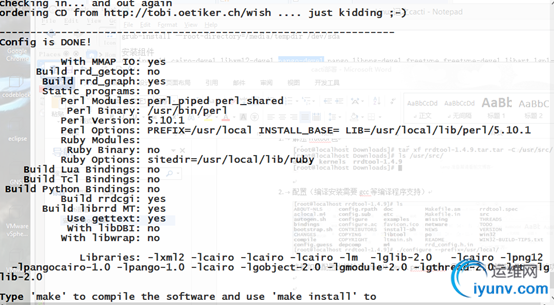

  配置完成
  　　

•

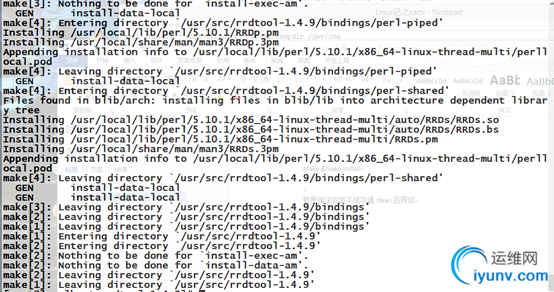

  编译和安装　　Make &&make install

  　　
  　　若是编译安装不成功请clean后再试

•
  查看安装后有哪些工具可使用
  　　


　　安装SNMP工具

　　因为需要使用SNMP这个协议来进行信息数据的收集，所以被监控端都需要安装SNMP主程序和依赖包，这里将其先安装在本地
　　

•
  使用yum进行安装　　yum install net-snmp lm_sensors

  　　

•
  编辑SNMP.conf配置文件　　vim /etc/snmp/snmpd.conf

  　　

  　　

  　　

  　　

•
  启动SNMP服务　　

  　　


　　配置防火墙

　　因为SNMP协议通信会使用udp 的161端口和tcp的199端口，因此需要在防火墙上将其开启

•
  开启入站端口
  　　

•
  保存数据或者重启服务
  　　

•

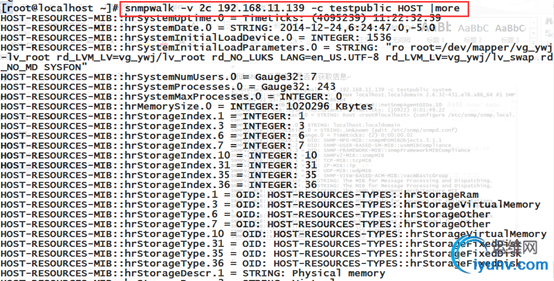

  测试SNMP工具连接是否可获取信息
  　　

  　　
  　　注意：要能使用snmpwalk等工具需要安装工具包net-snmp-utils
  　　

•
  查看连接的tcp信息
  　　


　　安装cacti

•

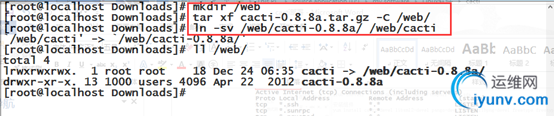

  创建一个专属目录存放cacti文件
  　　

•
  为cacti创建数据库并且导入数据
  　　

•
  为数据库CactiDB创建一个用户并授权
  　　

•
  重载授权数据表使授权用户生效
  　　

•
  使用CactiUser账户连接测试
  　　

•

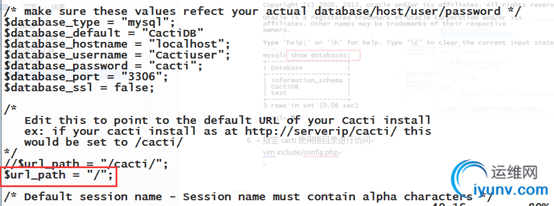

  确认数据库用户和密码等信息　　vim include/config.php

  　　

•
  指定cacti使用根目录进行访问　　vim include/config.php

  　　

•
  修改cacti下目录的权限
  　　

•

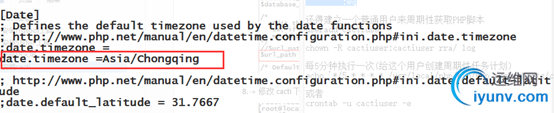

  更改php.ini中的时区　　vim /etc/php.ini

  　　

•
  同步时间
  　　


　　使用虚拟主机

　　因为主配置文件所包含的路径为conf.d，识别所有的conf结尾的文件，所以这里使用基于域名的虚拟主机，实现cacti的安装

•

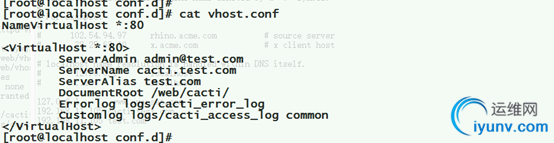

  创建虚拟主机文件
  　　

•
  检查语法是否有问题并重启服务
  　　

•

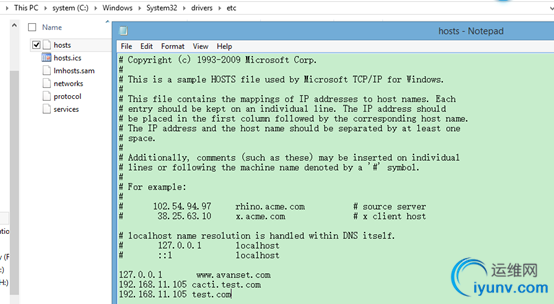

  修改自己的host文件进行主机到域名的解析，当然也可以使用域名系统DNS
  　　

•
  通过浏览器就行访问
  　　

•
  下一步　　
  　　

•
  选择新安装下一步
  　　

•

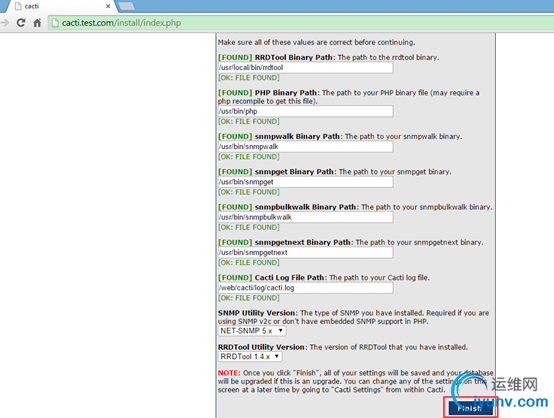

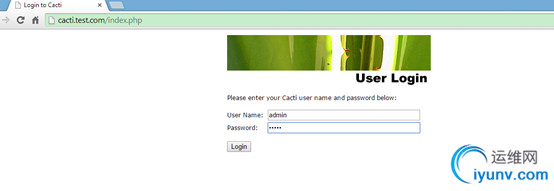

  确保满足的条件并完成，然后登陆admin，密码admin
  　　

•

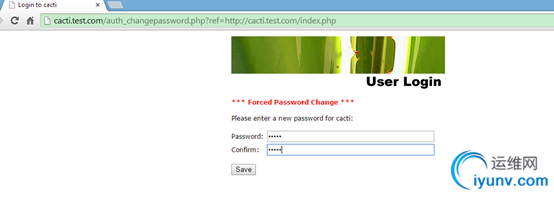

  登陆后要求重置密码
  　　

•
  完成后登陆如下
  　　


　　Cacti添加监控设备

•
  选择设备
  　　

•

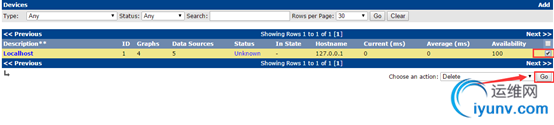

  先删除本地主机
  　　

  　　

•

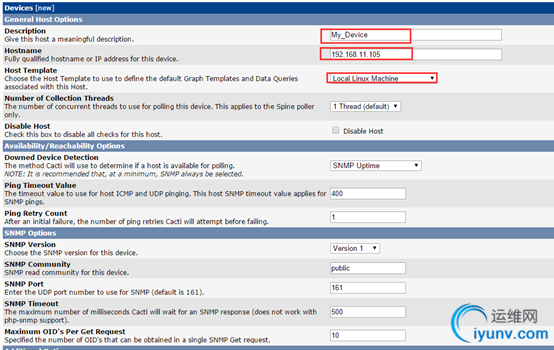

  添加设备
  　　

  　　

•

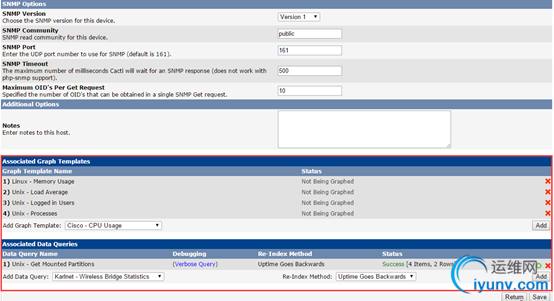

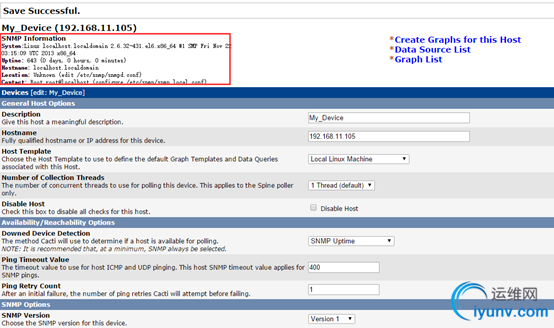

  点击最下面的创建后可选择数据源
  　　

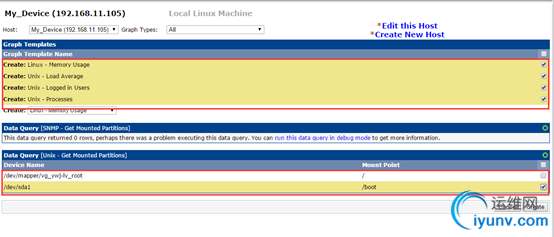

　　可根据自己需求选择绘图模板或是自己定制
　　

•

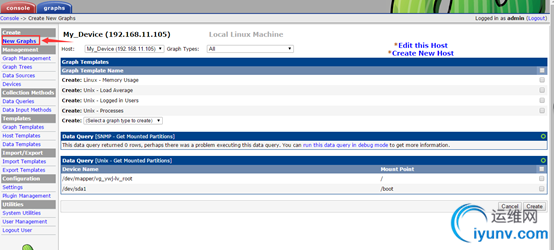

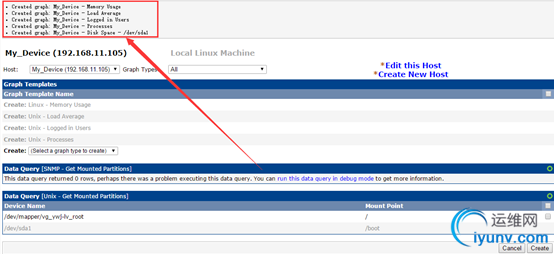

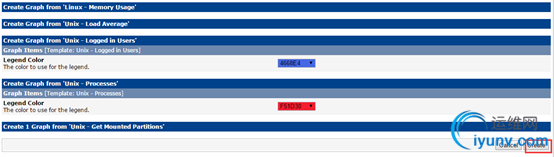

  创建绘图
  　　

•
  选择绘图的数据来源，可以是模板也可以是查询所得的数据
  　　

  　　

  　　

•

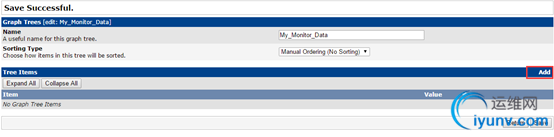

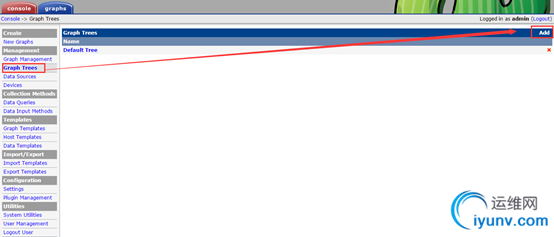

  创建一个自己的图形树，以便查看监控信息
  　　

  　　

•

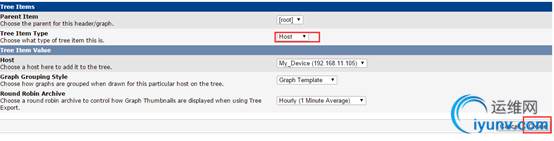

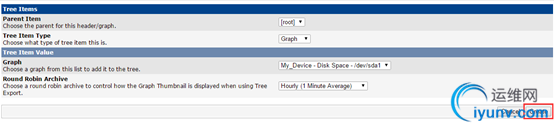

  关联到树
  　　

  　　

  　　
  http://images.cnitblog.com/blog/513288/201503/142259547309755.png
  　　

•
  最后查看图形信息http://images.cnitblog.com/blog/513288/201503/142259576051001.png
  　　

•
  现在还没采集到数据，所以得等时间点，也可手工更改


　　

•
  查看


http://images.cnitblog.com/blog/513288/201503/142300006057517.png
　　
http://images.cnitblog.com/blog/513288/201503/142300029809676.png
　　
　　手动创建rrd文件

•
  创建rrd文件　　rrdtoo create test.rrd --step 5 DS:testds:GAUGE:8:0:U RRA:AVERAGE:0.5:1:17280 RRA:AVERAGE:0.5:10:3456 RRA:AVERAGE:0.5:100:1210
  http://images.cnitblog.com/blog/513288/201503/142300052613807.png
  　　

•
  可以查看文件格式　　rrdtool info test.rrd
  http://images.cnitblog.com/blog/513288/201503/142300112617840.png
  　　

•
  添加数据　　rrdtool update test.rrd N:$RANDOM
  http://images.cnitblog.com/blog/513288/201503/142300140424355.png
  　　

•
  从数据源中查看　　rrdtool fetch test.rrd AVERAGE
  http://images.cnitblog.com/blog/513288/201503/142300176529458.png
  　　
  　　rrdtool fetch -r 10 test.rrd AVERAGE
  http://images.cnitblog.com/blog/513288/201503/142300193088231.png
  　　

•
  绘图　　rrdtool graph a.png --step 5 -s 1341664750
  　　DEF:vartest=/web/cacti/rra/test.rrd:testds:AVERAGE LINE1:vartest#ff0000:"testline"
  http://images.cnitblog.com/blog/513288/201503/142300209803775.png
  　　
  http://images.cnitblog.com/blog/513288/201503/142300239028034.png
  　　


　　安装spine

•
  解压cacti-spine-0.8.8a.tar.gz和编译安装http://images.cnitblog.com/blog/513288/201503/142300263245207.png
  　　
  　　需要确保以下软件包被安装，否则编译会出错
  　　net-snmp utilities and development libraries
  　　mysql utilities, server and development libraries
  　　openssl development libraries
  　　

•
  编译好后找到设置——pathshttp://images.cnitblog.com/blog/513288/201503/142300305424196.png
  　　

•
  填上spine的绝对路径即可http://images.cnitblog.com/blog/513288/201503/142300324643283.png
  　　
  http://images.cnitblog.com/blog/513288/201503/142300342776570.png
  　　
  http://images.cnitblog.com/blog/513288/201503/142300358391614.png
  　　

•
  更换pollerhttp://images.cnitblog.com/blog/513288/201503/142300405275147.png
  　　

•
  最后更新配置文件http://images.cnitblog.com/blog/513288/201503/142300424802477.png
  　　
  　　vim /usr/local/spine/etc/spine.conf
  http://images.cnitblog.com/blog/513288/201503/142300468555980.png
