Linux下的Cacti网络管理系统---安装（一）

962148150

　　不仅在分布式系统中经常用到，在网络管理中Cacti是无人不知的。 我们常见的应用是，在分布式系统中的 缓存系统，负载均衡器，底层存储等 组件的CPU,内存负荷，磁盘容量的监控。 还有在网络中各交换机，路由器，网络代理服务器的流量的监控也离不开Cacti.简单的总结一下这款网管软件的构架，流程和安装，及具体的部署和优化。

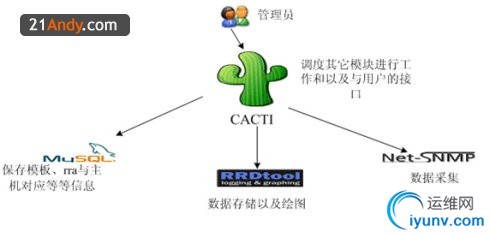

　　一.构架

　　CACTI ：调度其他模块进行工作和以及与用户的接口。
　　其用户接口是基于B/S的站点，用户可以这站点中配置监控的设备，并且查看该监控设备的数据图。
　　Net-SNMP: 简单网管协议是一种无状态的基于UDP的网络管理协议。其原理是在一定的时间间隔内客户机到安装Net-SNMP的主机采集主机的数据。
　　要求通讯的机器必须安装 net-snmp协议栈，网上有开源的协议栈可以提供源码（如果想深入研究，可以看源码）。
　　其与CACTI的接口是snmpwalk命令，一般通过CACTI poller.php脚本进行调用。
　　RRDtool:  解析和生成对用户有价值数据的核心组件。 通过该工具可以将net-snmp协议采集的数据生成 rrd数据文件，并且可以将rrd数据文件进一步
　　解析成数据图形文件。
　　MySQL: 负责存储用户接口的相关数据，和RRDtool生成的图形文件数据。
　　
　　

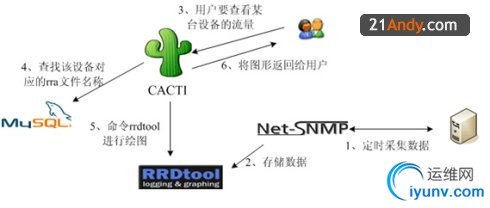

　　二. 系统流程

　　 step1 : Net-snmp 定时采集数据
　　通过执行crontab脚本
　　例：* /5 * * * * /usr/local/php/bin/php /usr/local/apache/htdocs/cacti/poller.php > /dev/null >&1
　　step2: 利用RRDTool将采集的存储在rrd文件中
　　例: rrdtool create test.rrd
　　--300 step
　　--。。。数据
　　并将该文件文件名存入数据库中。
　　step3:  用户查看某台数据
　　--用户登录后，点击graphs。
　　
　　     step4:  cacti根据某种联合查询在mysql中得到 相关设备 rrd文件。可以在datasources中查看。
　　SQL语句的执行。
　　
　　step5:  得到rrd文件后，cacti再去通过rrdtool将 rrd文件生成为图片。
　　例与: rrdtool create graphs 命令等
　　
　　step6 :将png图片持久化存储在磁盘上,并在网页上返回给用户。
