WIFI模块 RTL8188EUS Realtek

潇洒紫焰

　　http://item.taobao.com/item.htm?spm=a230r.1.14.24.KnooKa&id=26119704895





　　W12 产品是一款采用国际先进台湾瑞昱Realtek RTL8188EUS芯片 超低功耗,高线性输出功率，150M USB 接口无线网卡模块。符合IEEE802.11n标准，兼容IEEE802.11g、IEEE802.11b标准，提供USB2.0接口，兼容USB1.1/2.0。支持最新的64/128位WEP数据加密；支持WPA-PSK/WPA2-PSK,WPA/WPA2 安全机制。采用11N传输技术，最高可达150Mbps的无线传输速率。是普通11B产品的10倍，可以与其它符合该标准的无线设备互相连接通讯。可适应不同的工作环境,使台式电脑、笔记本电脑、平板电脑、网络摄像机、机顶盒、GPS 以及其它需要实现无线联网的设备方便地接入无线网络。
　　本模块为不带内置天线设计，板边半孔，方便直接贴焊于PCB 上。
　　
　　本款WIFI 模块适用于：台式电脑 笔记本电脑 上网本 MID 平板电脑 数码相框 网络电视机顶盒 网络摄像机 网络高清播放器 安卓网络播放器 安卓智能电视盒等。
　　
　　支持 Windows2000/XP/Vista/Windows 7/LINUX/WIN CE/MAC OS/Android 等多种操作系统。
　　
　　同类产品：注 HLF-W12与BL-8188EU1是同系列WIFI模块，用户可直接更换。使用简单！
　　
　　模块型号：W12
主要芯片：Realtek RTL8188EUS
接口类型： USB2.0
支持的协议和标准：IEEE 802.11n/b/g
工作电压：直流3.3V（DC 3.3V）
工作电流：50~120mA
调制方式：OFDM/DBPSK/DQPSK/CCK
频率范围：2402~2483.5MHz
信道数：  14
发射功率：802.11b 11M: +18dBm
                802.11g 54M:+15dBm
                802.11n 150M:+13dBm
接收灵敏度：802.11b 11M:≤-85dBm@8%PERT
                   802.11g 54M:≤-72dBm@10%PER
                   802.11n 150M:≤-65dBm@10%PER
支持系统：Windows2000/XP/Vista/Windows 7/LINUX/WIN CE/MAC OS/Android ……
射频输入阻抗：50 Ω
天线连接方式：  通过半孔外接外置天线
传输距离：  室内最远100米，室外最远300米（因环境而异）

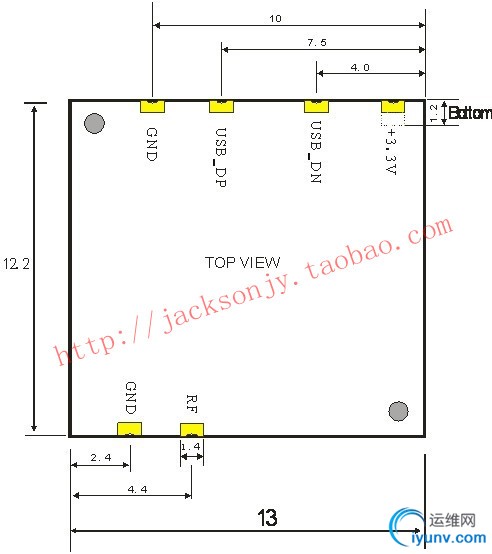

模块尺寸：13.0*12.2*1.8 mm
工艺：  无铅

　　注：电源供电部分

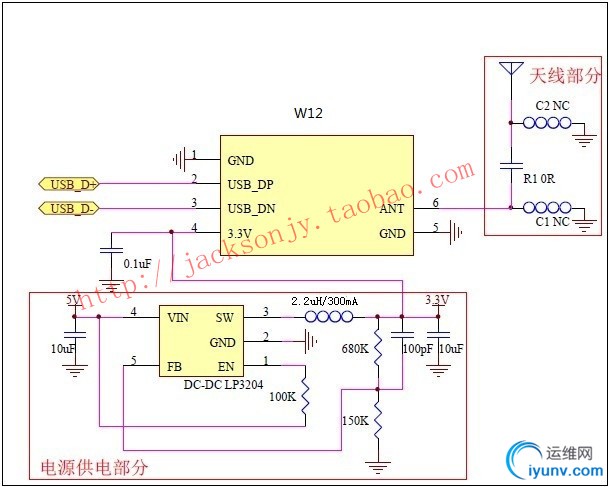

　　1、模块工作电压为DC 3.3V,电源供电必须采用直流DCtoDC电源IC（推荐使用电源IC型号QX3406AL/电源IC G5728/电源IC LP3204AADB5F 封装SOT23-5）具体参考原理图！
　　2、建议不要使用稳压二极管，三极管，LDO等比如1117-3.3系列的稳压IC，由于WIFI在工作时电流状态随网络流量的变化而改变，处波动状态，时大时小。输出电压不稳定很容易导致模块工作不稳定或WIFI芯片烧坏。此种现象在客户应用中发生过，改用DCtoDC 供电后未发现类似现象。请注意！
　　3、DCtoDC输出端功率电感电流量最好能达到300mA以上，推荐（SMD叠层功率电感0805  MCL2012S2R2MT 顺络Sunlord），（WIFI工作时电流在50~120mA）电流太小会导致WIFI工作不稳定以及芯片过度发热而烧坏芯片。类似现象客服过程中有碰到过。
　　注：天线部分
　　1、此部分需要做50R的单线阻抗；
　　2、layout走线：走弧型线或直线,走线尽量短,最好不超过10MM
　　3、R1位置常规贴0 R电阻,C1 C2不贴(C1 C2 R1为天线匹配电路,参数要
　　根据不同的天线进行调整),此部分请尽量靠近WIFI模组,其距离最远不可以超过10MM
　　
　　
小米盒子
　　

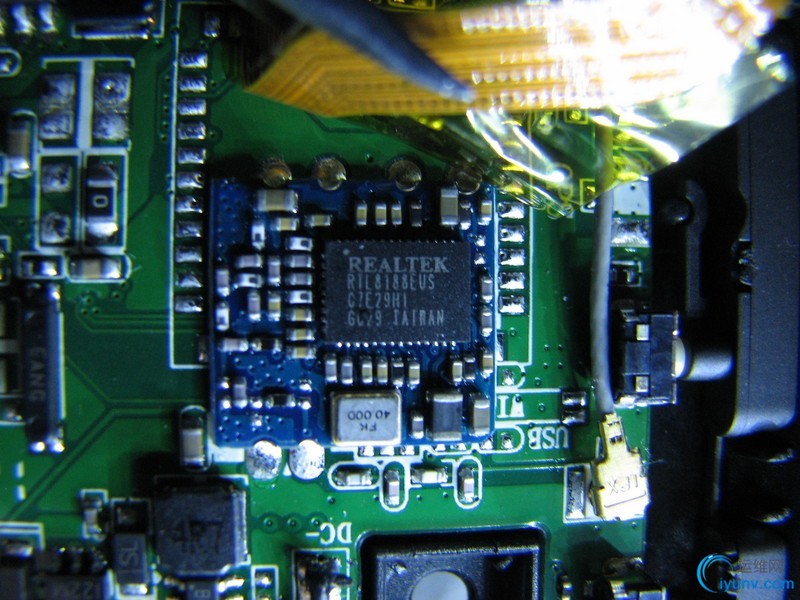

　　Realtek的RTL8188EUS芯片，用于WiFi网络。
　　

　　昂达V818mini

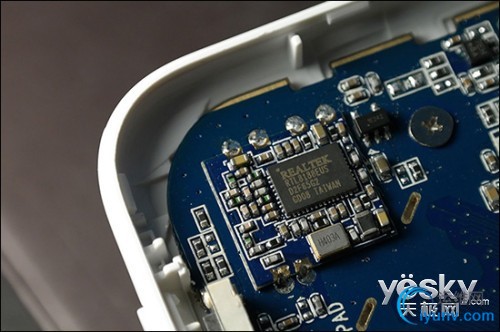

　　WIFI芯片方面“昂达V818mini”采用了Realtek的RTL8188EUS方案，Realtek是全球最为知名的网络芯片提供商。
它支持IEEE 802.11b/g/n，数据传输速率高达150Mbps，理论传输距离最大180米（实际情况中试天线情况而定）。
　　
　　　欧风FINE7 Genius|才华使用REALTEK(瑞昱) 的RTL8188EUS无线Wi-Fi模块
　　
　　
　　酷比魔方U23GTS寒冰16G平板电脑
　　
　　艾诺神话四核
