XY8782S00 BL-W8782 BL-R8782MS1 SDIO接口 高性能、低功耗、体积小 wifi无线模块

q989

　　
　　1.产品简介
BL-8782是一款高性能、低功耗、体积小SDIO接口无线模组，符合IEEE802.11N标准，并向下兼容IEEE802.11B/G标准，支持IEEE 802.11i安全协议，以及IEEE 802.11e标准服务质量，其极高的兼容性，能够快速、方便的与无线设备互相联通，支持最新的64/128位WEP数据加密，支持WPA-PSK/WPA2-PSK,WPA/WPA2安全机制，无线传输速率高达150M，是普通11B产品的10倍。
　　2.应用领域
u    平板电脑，笔记本电脑，机顶盒
u    游戏平台
u    消费电子设备（电视，DVD播放机，蓝光播放器等）
u    手机和其他移动应用
u    影像平台（打印机，数码相机，数码相框）
u    阅读器
　　3.主要特性
u    符合802.11n标准，高达150Mbps的无线传输速率；
u    高集成单芯片设计，体积更小，功耗更低；
u    支持深度睡眠和待机模式的低功耗操作；
u    支持客户端实施IEEE省电模式；
u    发射波束形成支持

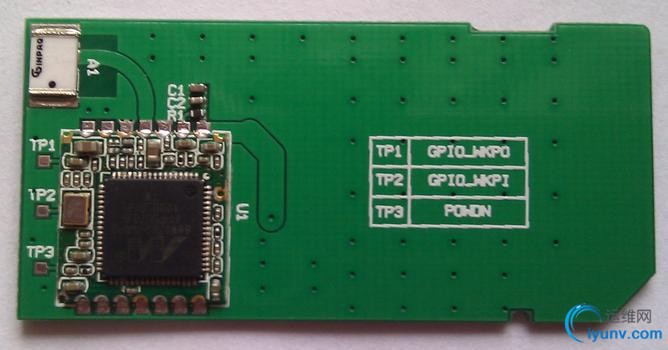

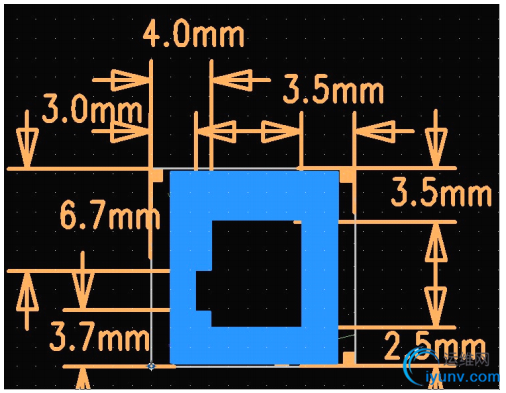

　　提醒：天线设计要求
1、需要做 50R 的单线阻抗；
2、layout 走线：走弧型线或直线；
3、参数要根据不同的天线进行调整；
4、天线请尽量靠近 WIFI 模组,其距离最远不可以超过 20mm；






　　http://www.marvell.com.cn/wireless/avastar/88W8782/
　　Avastar 88W8782是一款高集成度的无线局域网(WLAN)系统级芯片(SoC)，专为支持下一代WLAN产品的高吞吐量数据速率而设计。Avastar系列包括单功能和多功能无线电，在功耗、无线性能、解决方案外形大小和高级特性方面树立了新的行业基准。
　　Avastar 88W8782可支持IEEE 802.11a/g/b和802.11n有效负荷数据速率。该器件在单个集成芯片上提供组合功能，包括DSSS和OFDM基带调制、MAC、CPU、存储器、主机接口和直接变频WLAN射频无线电。
主要特性

• 802.11无线收音机、基带、MAC、CPU、存储器、主机接口的单芯片集成

• CMOS和低摆幅正弦波输入时钟

• 支持12、13、19.2、20、24、26、38.4、40、44和52 MHz晶体时钟，如果外部休眠时钟可用，还可进行自动频率检测

• 低能耗运行，支持深度休眠和备用模式

• 提供电源管理，支持外部休眠时钟，实现接近于零的深度休眠功耗

• 可选择直接从电池供电，或者使用3.3V/1.8V/1.2V稳压电源

• 一次性可编程(OTP)存储器，无需外部EEPROM

• 完全兼容Marvell电源管理器件


Marvell波束成形技术
　　波束成型是一种在Wi-Fi接入点中使用的专用技术，可以增强客户端的信号接收，将Wi-Fi信号覆盖范围扩大两至四倍。作为Marvell Avastar系统级芯片的一项功能，Marvell的 波束成形技术 既不需要特殊天线，也不会为无线子系统增加其他任何成本，其效果是将吞吐量性能提高到现有技术的最多20倍，具体取决于环境。Marvell的波束成形在覆盖范围扩展方面的性能比其他数字信号处理技术高出至少六倍。
应用

• 图像处理平台（打印机、数码照相机、数码相框）

• 游戏平台

• 消费类电子设备（TV、DVD播放器、蓝光播放器等）)

• 手机和其他移动应用

• eReaders


　　http://www.marvell.com.cn/wireless/assets/Marvell_Avastar_88W8782_SoC-002_PB.pdf
　　
　　http://www.marvell.com.cn/wireless/assets/marvell_avastar_88W8782U.pdf
