　　紧接前面的文章继续：
　　IBM RSA (rational software architect ) V8 学习之二 新建项目
　　
　　简单开始，选择项目文件“example_uml”，在下方视图里面找到属性页，选择“概要文件”，如下：

　　
　　点击“添加概要文件”弹出窗口，添加如下c++的类型：

　　

　　
　　最后添加的概要文件就是这样了:

　　
　　OK，开始创建C++类模型了，鼠标放在屏幕上，自然弹出一个框框，里面有一些基本的c++语法，实际上就是右边的面板里面的一些东西了：

　　
　　我们往操作区域插入一个结构体，直接插入的是类，不是结构体，所以需要额外操作：

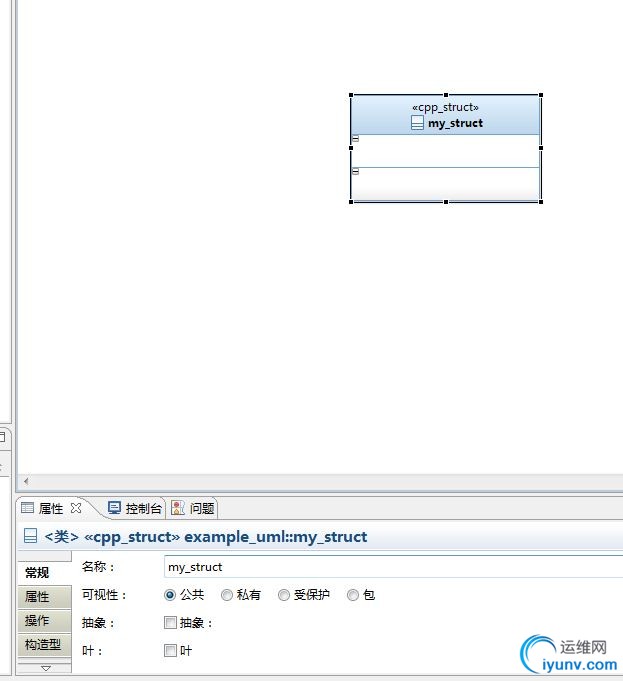

　　在面板选“构造的类”，在工作区域点击创建，修改结构体名字为my_struct：

　　
　　添加结构体属性和结构体操作（就是成员函数）。

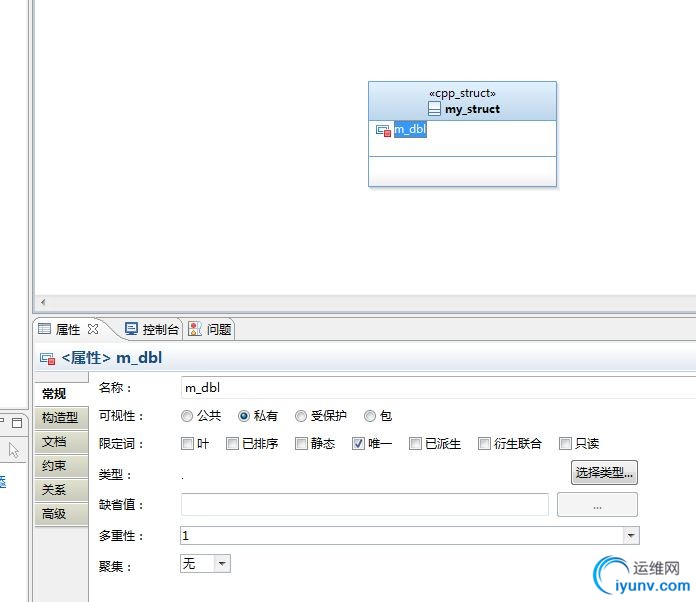

　　先添加属性，m_dbl；选中变量，然后选择属性中的常规标签：

　　

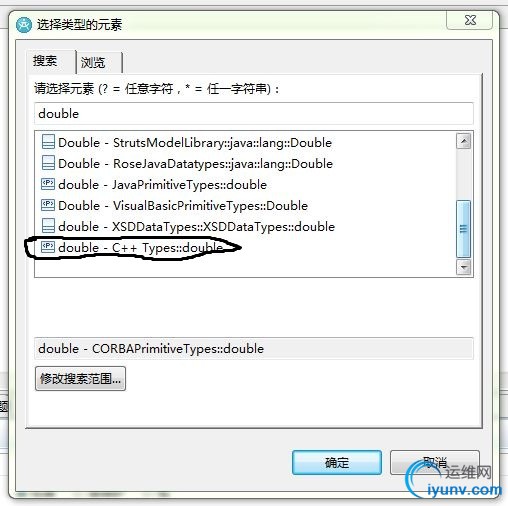

　　点击选择类型，弹出窗口，输入double， 选择c++ type对应的double：

　　OK，这个属性就创建成功了。
　　接着创建成员函数：

　　
　　上面图里面，限定词，静态即为static，抽象为抽象函数，查询为在函数后面添加const 属性。
　　选择“构造型”标签，选择“应用构造型”，选择cpp operation：

　　
　　则，类图修改如下：

　　添加函数的返回类型，在属性页选择“参数”：

　　
　　返回类型和参数都可以在这里设置，指定返回类型为int *，添加参数long arg_in，如下：

　　
　　返回类型为int *，所以多重性需要指定*，而参数arg_in，直接指定为1即可。

　　
　　保存工程，即可。
　　
　　下一讲，再讲C++继承，再之后就UML生成C++代码。
