Linux监控软件之cacti

sfdfef

一、简介

---

1）cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

2）Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。
3）snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（RoundRobinArchive），它能够存储的数据笔数在创建时就已经定义。

二、环境说明

---

Cacti的运行是基于LAMP环境的首先我们来安装LAMP环境。LAMP环境安装有两种方法，第一种是源码安装，第二种是用yum安装。
本次实验是在CentOS6.5系统中进行，全部软件都通过yum安装。
服务端[ hostname:server   ip:192.168.0.112 ]
客户端[ hostname:client   ip:192.168.0.113 ]

三、安装配置

---

1、服务端上执行以下操作：

1）安装epel扩展源
[iyunv@server ~]# yum install -y epel-release

2）安装httpd、php、mysql（lamp）
[iyunv@server ~]# yum install -y  httpd php php-mysql mysql mysql-server mysql-devel php-gd libjpeg libjpeg-devel libpng libpng-devel

3）安装cacti、net-snmp、rrdtool
[iyunv@server ~]# yum install -y cacti net-snmp net-snmp-utils rrdtool

4）启动服务
[iyunv@server ~]# /etc/init.d/mysqld start
[iyunv@server ~]# /etc/init.d/httpd start
[iyunv@server ~]# /etc/init.d/snmpd start

5）编辑httpd配置文件
[iyunv@server ~]# vim /etc/httpd/conf.d/cacti.conf
找到第一个"Deny from all" 改为"Allow from all"
[iyunv@server ~]# /etc/init.d/httpd restart

6）导入数据并创建cacti库
[iyunv@server ~]# mysql -uroot -e "create database cacti"    //创建数据库为cacti
[iyunv@server ~]# mysql -uroot -e "grant all on cacti.* to 'cacti'@'127.0.0.1' identified by 'cacti';"        //授权并创建用户为cacti，密码为cacti
[iyunv@server ~]# mysql -uroot cacti < /usr/share/doc/cacti-0.8.8b/cacti.sql  //导入sql文件

7）编辑cacti配置文件

[iyunv@server ~]# vim /usr/share/cacti/include/config.php
$database_type = "mysql";
$database_default = "cacti";
$database_hostname = "127.0.0.1";
$database_username = "cacti";
$database_password = "cacti";
$database_port = "3306";
$database_ssl = false;

8）web访问cacti并安装

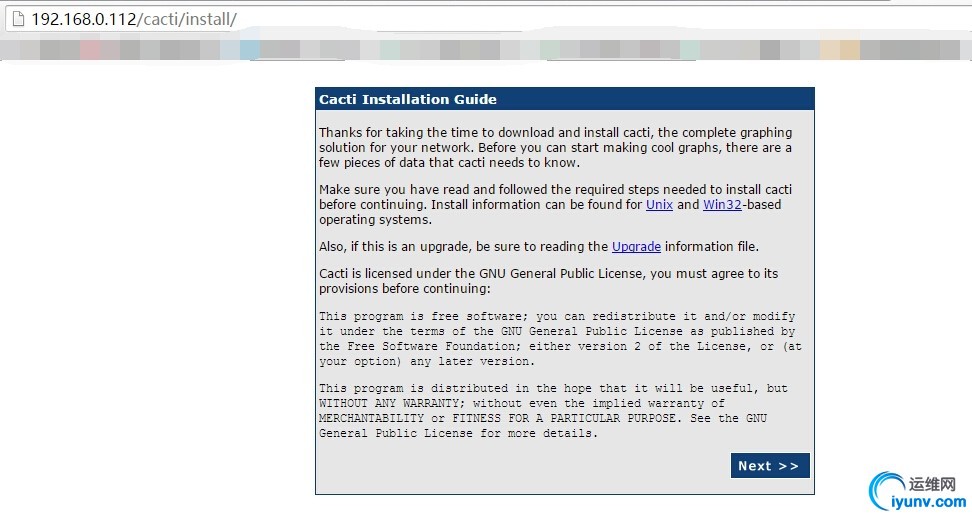

浏览器输入http://192.168.0.112/cacti 会出现以下界面（要关闭iptables才行）

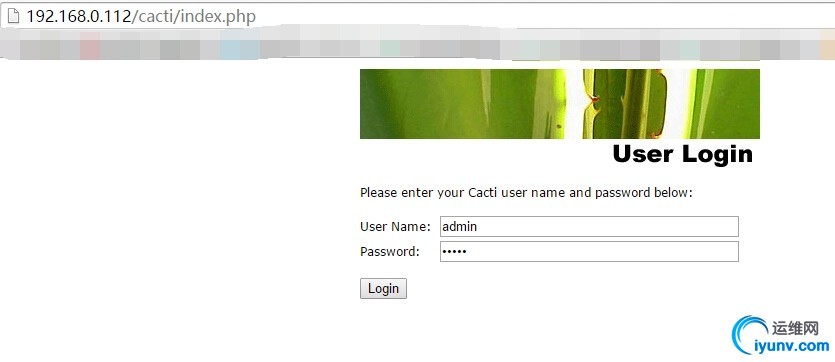

安装时点两下“next”和一次“Finish”即可，安装完成后提示第一次输入用户密码，皆默认为admin

登入后会提示要更改密码，我们更改保存进入cacti首页，但是点击graphs后我们会发现没有图形。因为还需执行poller.php脚本。

9）执行poller.php脚本, 生成图形，并加入到计划任务中

[iyunv@server ~]# /usr/bin/php /usr/share/cacti/poller.php
会提示waring，说未设置timezone，下面我们设置timezone

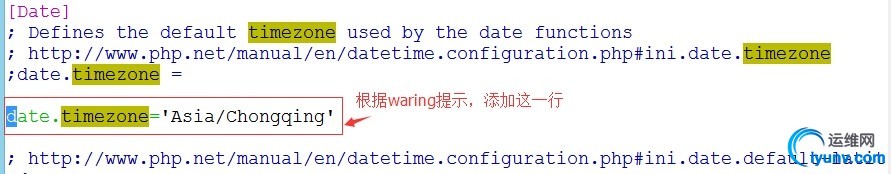

[iyunv@server ~]# vim /etc/php.ini   //添加一行
date.timezone='Asia/Chongqing'
如图

再次执行脚本，则不会出现waring
[iyunv@server ~]# /usr/bin/php /usr/share/cacti/poller.php

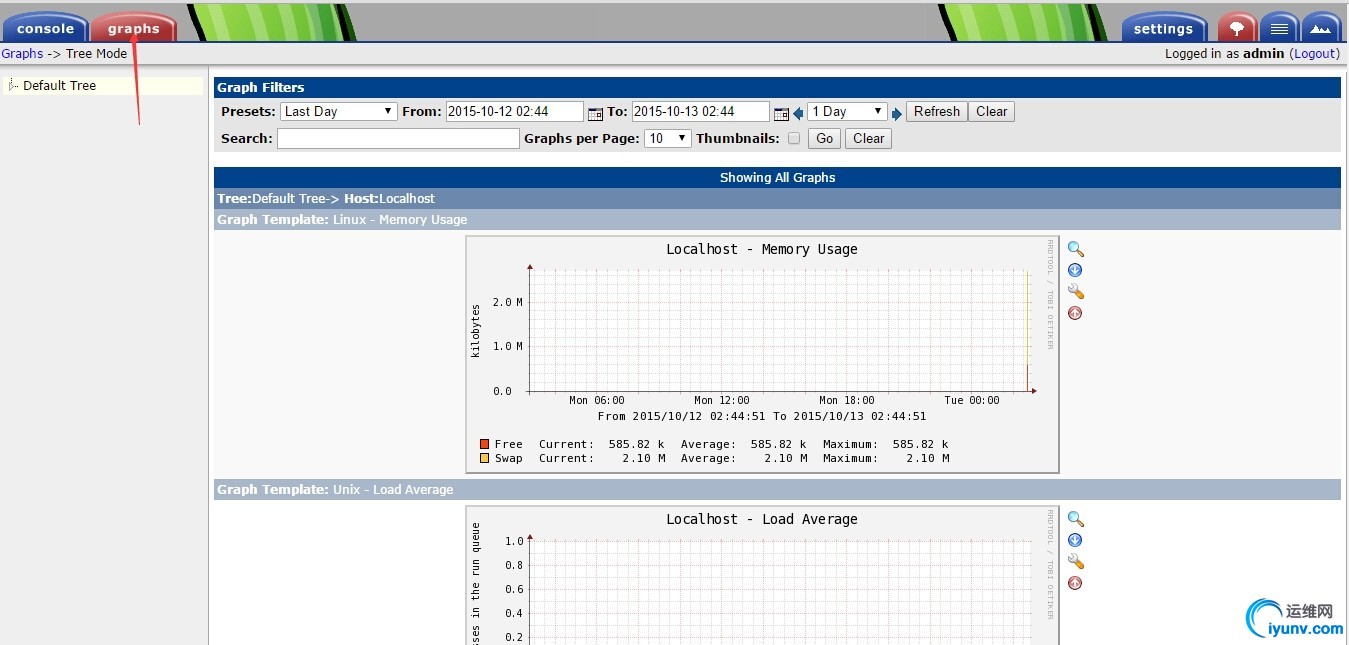

然后我们可以看到graphs中出现了图形。如图


接着把脚本加入到计划任务中
[iyunv@server ~]# crontab -e
*/5 * * * * /usr/bin/php /usr/share/cacti/poller.php   //每5分钟执行一次


2、客户端上执行以下操作：

1）安装snmp
[iyunv@client ~]# yum install -y net-snmp

2）修改snmpd.conf

[iyunv@client ~]# vim /etc/snmp/snmpd.conf
找到syslocation和syscontact Root，修改为
syslocation 0.113               //可以写客户主机的ip，也可以写域名
syscontact Root admin@admin.com      //管理员邮箱

3）启动snmp
[iyunv@client ~]# service snmpd start


3、增加客户主机

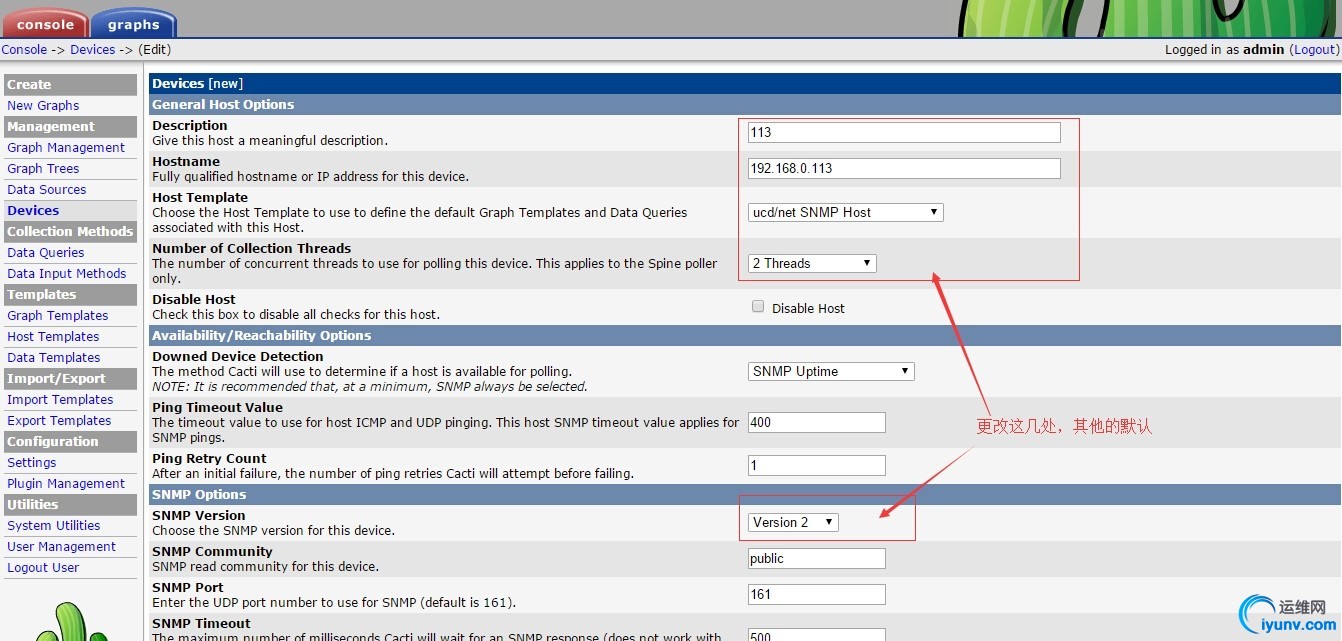

1）登录cacti管理后台，点console , 再点Device，在右上角点Add，填入以下参数后点右下角的create。

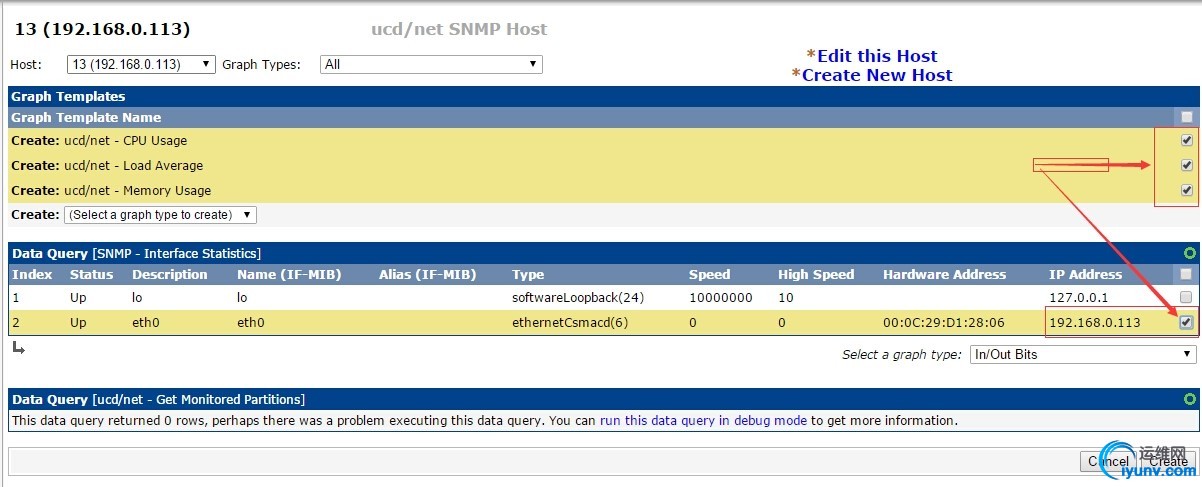

2）创建成功能后在点右上角的“Create Graphs for this Host”
Graph Types:选择SNMP - Interface Statistics
在下面框中选择要监控的网卡，比如我选择eth0, 在最右侧小方块里打对勾，然后点右下角create
Graph Types:再选择 Graph Template Based
在下面的框中，选择你要监控的项目，比如ucd/net - Load Average等，在右侧小方块中打对勾，然后点右下角的create


注:snmp error

---

若选择SNMP - Interface Statistics后没有显示网卡，则编辑客户机配置文件
[iyunv@client ~]# vim /etc/snmp/snmpd.conf
找到：view systemview included .1.3.6.1.2.1.1
修改为:view systemview included .1.3.6.1.2.1

然后重启snmpd服务；
[iyunv@localhost ~]# /etc/init.d/snmpd restart
再删除之前的，重新填入参数即可解决这个问题。

---

3）加入到Graph Trees
点左侧的Graph Trees ，选中 Default Tree，点右上角的Add，Tree Item Type 选择 “Host”
Host 选择我们刚刚增加的那个机器ip，点右下角的create

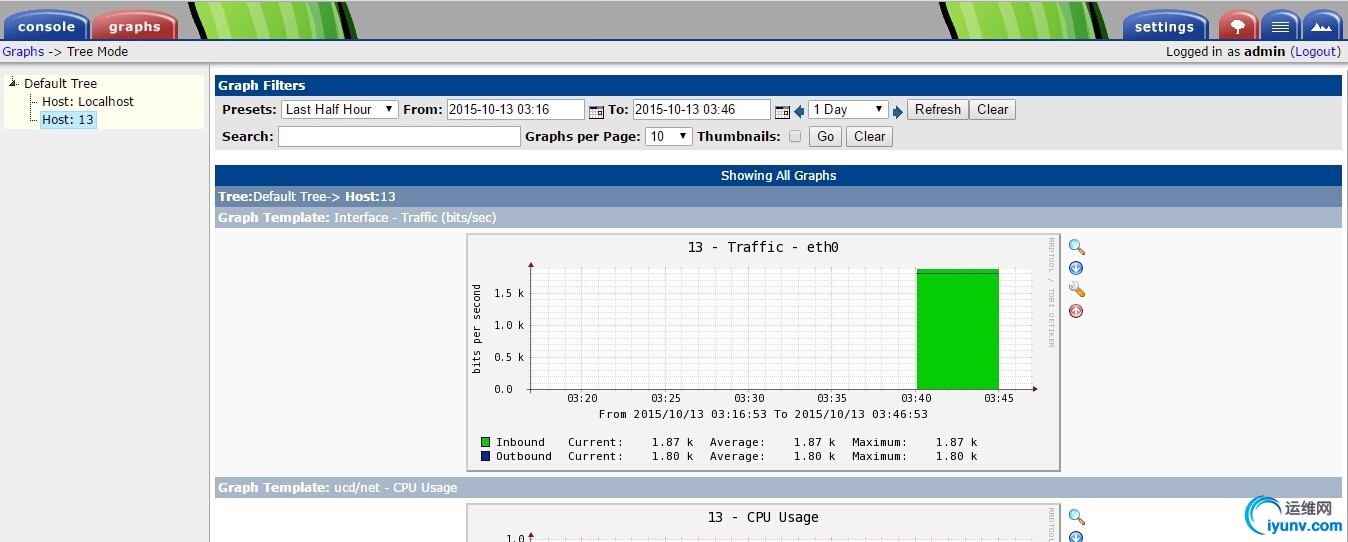

4）点左上角的Graphs
在左侧可以看到Defaut Tree下面已经增加了我们刚刚添加的主机，图形一开始不会那么快出来，要等一小会才可以。

之后我们可在服务器端/usr/share/cacti/rra/文件夹看到生成了以13开头的文件
[iyunv@server ~]# ls -l /usr/share/cacti/rra/
总用量 860
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_cpu_nice_8.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_cpu_system_9.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_cpu_user_10.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_load_15min_12.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_load_1min_11.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_load_5min_13.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_mem_buffers_14.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_mem_cache_15.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 13_mem_free_16.rrd
-rw-r--r-- 1 root root  94664 10月 13 03:45 13_traffic_in_17.rrd
-rw-r--r-- 1 root root 141488 10月 13 03:45 localhost_load_1min_5.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 localhost_mem_buffers_3.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 localhost_mem_swap_4.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 localhost_proc_7.rrd
-rw-r--r-- 1 root root  47840 10月 13 03:45 localhost_users_6.rrd
