Keepalived的相关应用，使用keepalived实现nginx和lvs的高可用负载均衡器

werew33

使用keepalived实现HA Cluster集群，下面以示例来演示keepalived的使用和keepalived的相关知识


HA Cluster配置前提：
    1、本机的主机名，要与hostname(uname-n)获得的名称保持一致；
     CentOS6: /etc/sysconfig/network
       CentOS7: hostnamectl set-hostname HOSTNAME
     各节点要能互相解析主机名；一般建议通过hosts文件进行解析；
     修改主机名为centos7和centos6.1.com，然后修改hosts文件，能让两边能相互解析到
   2、各节点时间同步；ntpdate  172.16.249.195把这个主机当成时间服务器，然后进行时间同步
    设置ntp时间同步服务器
    修改/etc/ntp.conf文件
    内容如下：
        driftfile /var/lib/ntp/drift
        restrict 127.0.0.1
        restrict ::1
        restrict 172.16.0.0 mask 255.255.0.0nomodify notrap
        server 127.127.1.0
        fudge 127.127.1.0 stratum 8
        includefile /etc/ntp/crypto/pw
        keys /etc/ntp/keys
        disable monitor

    3、确保iptables及selinux不会成为服务阻碍；
        nopreempt：非抢占模式；默认为抢占模式；

在调度器上，首先安装keepalived程序，然后把时间同步成一样的
ntpdate 172.16.249.195

检查iptables和selinux是否开启了
然后在CentOS7中进行实验
yum install  keepalived

用两台机器一台CentOS7，一台CentOS6看是否有问题
CentOS7中
修改位置文件（/etc/keepalived/keepalived.conf）
首先把“virtual_server 192.168.200.100 443 {”这一行以下的全部注释掉

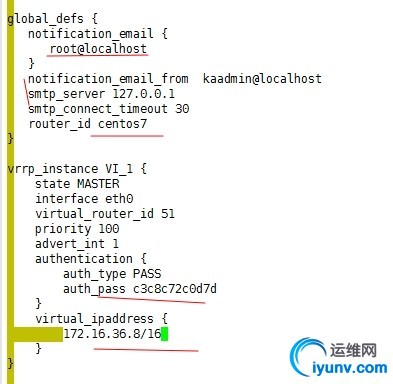

然后修改内容如下

为了完整，把这后面的信息补全

然后复制这个文件到另一个主机
scp keepalived.conf 172.16.249.147:/etc/keepalived/

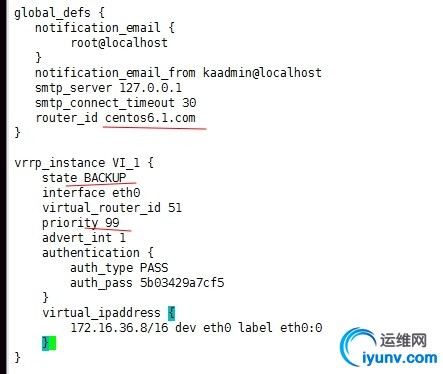

然后稍微修改下

这样就可以了，这样就可以启动测试了
systemctl start keepalived.service;ssh172.16.249.147 'service  keepalivedstart'  因为我使用的是一个centos7和一个centos6，所以前后的启动命令不一样，如果使用的是同样的就不需这样了

使用  ps   aux  查看keepalived是否启动

然后在centos7上使用ifconfig进行查看，可以看到地址加上来了

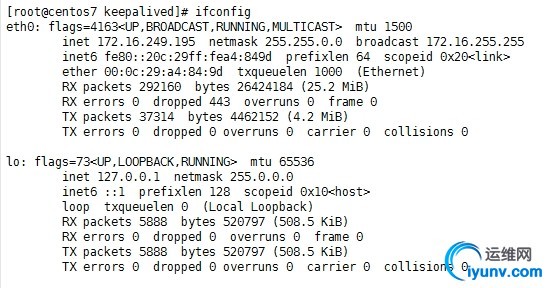

然后我们把centos7下的keepalived关闭，然后查看地址

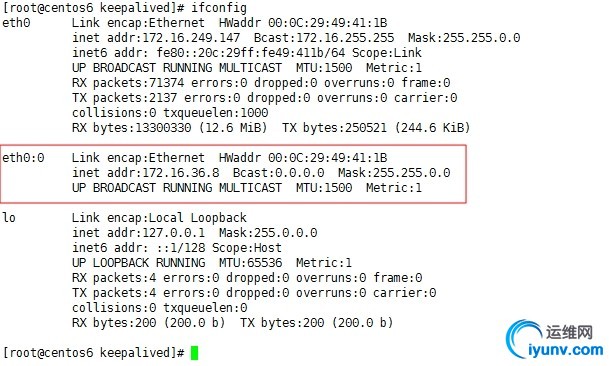

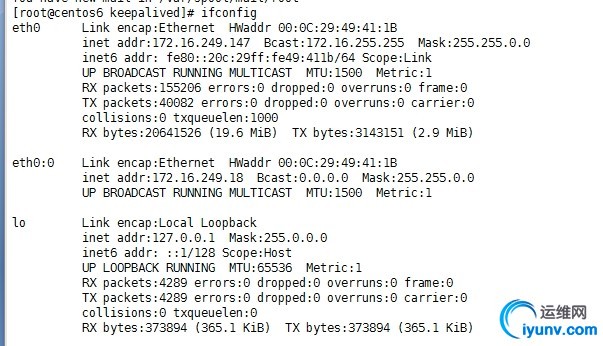

地址没有了，去centos6上查看会发现地址在6上看，这就是高可用了，就是当一台负载均衡器下线时，另一台能立即启用，实现高可用


没有日志信息，我们自己定义一个
首先修改/etc/sysconfig/keepalived这个文件，

然后修改/etc/rsyslog.conf这个文件

然后使用systemctl restart rsyslog.service重启日志服务
另一个主机同样修改重启日志服务使用（service rsyslog restart）
然后重启keepalived服务查看日志就有了

然后做两个虚拟路由，即双主模式
修改keepalived的配置文件,增加下面一段

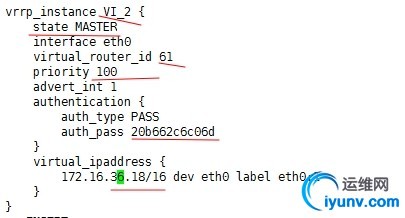

然后另一台主机修改keepalived的配置文件为下面一段

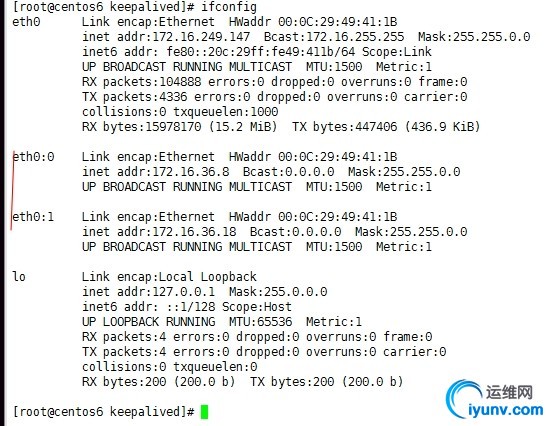

然后重启服务就可以查看了（如果因为网络环境比较复杂的话，等的时间可能要长一点）



如果停掉一台的keepalived服务，另一台会包括所有的地址


这样停服务在生产中，是不行的，下面来添加脚本实现动态切换
修改配置文件，添加下面配置
这一段要加在vrrp_instance 字段外面




另一个主机也做这样的配置

这就可以启用了

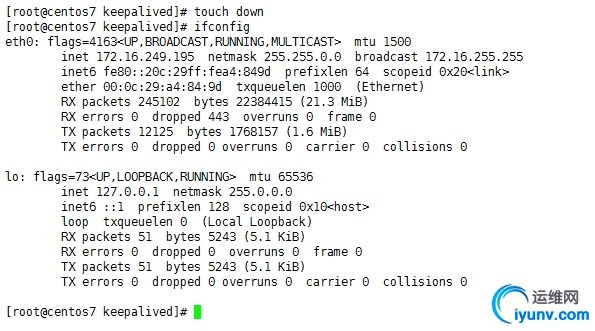

然后在172.16.249.195的/etc/keepalived目录下创建一个down文件，然后查看地址

另一台主机上就有两个地址了


定义邮件的发送，需要自行定义，需要自己写一个脚本
脚本内容：

#!/bin/bash

    #Author: MageEdu <linuxedu@foxmail.com>
    #description: An example of notify script
    #
    vip=172.16.100.88
    contact='root@localhost'
    notify(){
        mailsubject="`hostname` to be $1: $vipfloating"
        mailbody="`date '+%F %H:%M:%S'`: vrrptransition, `hostname` changed to be $1"
        echo $mailbody | mail -s"$mailsubject" $contact
    }
    case"$1" in
       master)
        notify master
        exit 0
        ;;
      backup)
        notify backup
        exit 0
        ;;
      fault)
        notify fault
        exit 0
        ;;
      *)
        echo 'Usage: `basename $0`{master|backup|fault}'
        exit 1
        ;;
    esac
在/etc/keepalived/目录下创建一个名为notify.sh的脚本

给这个脚本一个执行权限chmod +x notify.sh

配置文件中vrrp_instance VI_1这一段里写入下面三行
notify_master"/etc/keepalived/notify.sh master"
notify_backup"/etc/keepalived/notify.sh backup"
notify_fault"/etc/keepalived/notify.shfault"

验证下，

然后把这个脚本复制到另一个负载均衡器上，然后修改配置文件
scp -rp notify.sh172.16.249.147:/etc/keepalived/
这样邮件的发送就弄好了
另一个虚拟路由就不再演示了，跟这个步骤一样


我们加入lvs和nginx来实现高可用的负载均衡器的实现（做的是双主模型）

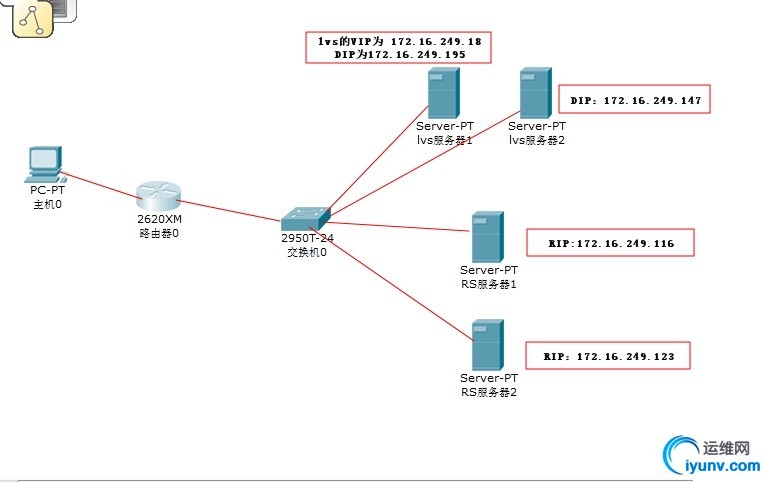

下面先以lvs做负载均衡器，进行高可用负载均衡，以lvs的DR模式为例，规划如下


首先两个RS打开web服务，配好测试页，访问测试以下，没问题了，


然后配置第一个Director（负载均衡器），安装ipvsadm，配置lvs规则（如果不会配置可以上网搜索，或者查看本人的lvs的博客），首先测试是能正常工作的
首先加入VIP，

用其他主机ping测试一下，这个地址通不通，通了就没问题了，就差lvs规则了，

然后配置两个RS，首先配置arp_ignore和arp_annoce，然后配置VIP和路由
写一个脚本实现一些功能，然后直接在两台RS上运行一下，就可以了

然后 bash  set.sh  start  然后cat看一下是否成功了；把这个脚本复制给另一台RS执行一次
然后添加地址和路由
ifconfig lo:0 172.16.249.18 netmask255.255.255.255 broadcast 172.16.249.18
route add -host 172.16.249.18 dev lo:0
ifconfig lo:1 172.16.249.19 netmask255.255.255.255 broadcast 172.16.249.19
route add -host 172.16.249.19 dev lo:1

另一台RS也添加地址和路由
ifconfig lo:0 172.16.249.18 netmask255.255.255.255 broadcast 172.16.249.18
route add -host 172.16.249.18 dev lo:0
ifconfig lo:1 172.16.249.19 netmask255.255.255.255 broadcast 172.16.249.19
route add -host 172.16.249.19 dev lo:1
因为做的是两个虚拟路由器的即双主的，就是通过DNS在前面分流，一部分走172.16.249.18这个地址一部分走172.16.249.19，所以RS要配置两个VIP

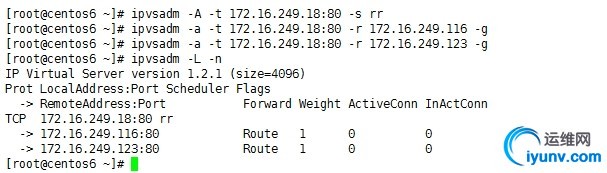

然后RS的配置就做完了，然后回到Director上写入ipvs规则
ipvsadm -A -t 172.16.249.18:80 -s rr
ipvsadm -a -t 172.16.249.18:80 -r172.16.249.116 -g
ipvsadm -a -t 172.16.249.18:80 -r172.16.249.123 -g

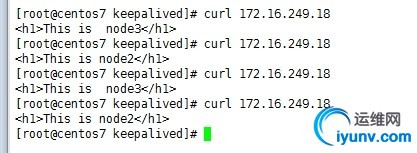

然后测试是否能正常轮调
如果用物理机的浏览器访问不轮调，是网络的影响，开一个虚拟机进行测试，如果没有问题，就证明lvs的dr模式的负载均衡做好了

另一台lvs服务器也做一下这个规则，然后测试一下，证明lvs的负载均衡没有问题了
然后我们把lvs服务器上的规则清掉，地址删除

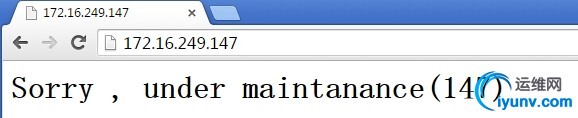

然后在两台lvs上做sorry  server 启动httpd服务，然后写一个页面，然后访问




测试没问题，就可以了

下面做keepalived高可用的负载均衡器（安装keepalived）
直接做成两台虚拟路由器的，
修改第一台lvs主机的keepalived的配置文件如下
global_defs {
  notification_email {
         root@localhost
   }
  notification_email_from kaadmin@localhost
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id centos7
}
vrrp_script chk_schedown {
   script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"
   interval 1
   weight -2
    }

vrrp_instance VI_1 {
   state MASTER
   interface eth0
   virtual_router_id 51
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 5b03429a7cf5
    }
   virtual_ipaddress {
         172.16.249.18/16dev eth0 label eth0:0
    }
   track_script {
       chk_schedown
    }
   notify_master "/etc/keepalived/notify.sh master"
   notify_backup "/etc/keepalived/notify.sh backup"
   notify_fault "/etc/keepalived/notify.sh fault
}

vrrp_instance VI_2 {
   state BACKUP
   interface eth0
   virtual_router_id 61
   priority 99
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 20b662c6c06d
    }
   virtual_ipaddress {
         172.16.249.19/16dev eth0 label eth0:1
    }
}

virtual_server 172.16.249.18 80 {
   delay_loop 6
   lb_algo wrr
   lb_kind DR
   nat_mask 255.255.0.0
   protocol TCP

   real_server 172.16.249.116 80 {
       weight 1
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
   real_server 172.16.249.123 80 {
       weight 2
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
}

virtual_server 172.16.249.19 80 {
   delay_loop 6
   lb_algo wrr
   lb_kind DR
   nat_mask 255.255.0.0
   protocol TCP

   real_server 172.16.249.116 80 {
       weight 1
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
   real_server 172.16.249.123 80 {
       weight 2
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
}
然后配置另一台lvs主机中的的keepalived如下：
global_defs {
  notification_email {
         root@localhost
   }
  notification_email_from kaadmin@localhost
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id centos6.1.com
}

vrrp_script chk_schedown {
   script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"
   interval 1
   weight -2
    }

vrrp_instance VI_1 {
   state BACKUP
   interface eth0
   virtual_router_id 51
   priority 99
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 5b03429a7cf5
    }
   virtual_ipaddress {
         172.16.249.18/16dev eth0 label eth0:0
    }
  track_script {
       chk_schedown
    }
   notify_master "/etc/keepalived/notify.sh master"
   notify_backup "/etc/keepalived/notify.sh backup"
   notify_fault "/etc/keepalived/notify.sh fault"

}

vrrp_instance VI_2 {
   state MASTER
   interface eth0
   virtual_router_id 61
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 20b662c6c06d
    }
   virtual_ipaddress {
       172.16.249.19/16 dev eth0 label eth0:1
    }
}

virtual_server 172.16.249.18 80 {
   delay_loop 6
   lb_algo wrr
   lb_kind DR
   nat_mask 255.255.0.0
   protocol TCP

   real_server 172.16.249.116 80 {
       weight 1
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
   real_server 172.16.249.123 80 {
       weight 2
       HTTP_GET {
           url {
              path /
               status_code 200
           }
            connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
}

virtual_server 172.16.249.19 80 {
   delay_loop 6
   lb_algo wrr
   lb_kind DR
   nat_mask 255.255.0.0
   protocol TCP

   real_server 172.16.249.116 80 {
       weight 1
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
    real_server 172.16.249.123 80 {
       weight 2
       HTTP_GET {
           url {
              path /
               status_code 200
           }
           connect_timeout 3
           nb_get_retry 3
           delay_before_retry 3
       }
    }
}
这只在第一个虚拟路由器中做脚本，第二个没有做，要想做了，跟第一个的一样
然后就可以启动keepalived服务了


然后访问测试一下


可以看到两个地址都能负载均衡


下面让一台lvs的keepalived下线


这样两个地址都在一台lvs上了，访问测试下

可以看到也没有问题，
如果把一台RS下线，所有请求就都在一个RS上了；如果RS都下线，sorry  server就可以发挥作用了。（这里不再演示了）
这样高可用的lvs的负载均衡就做好了


下面做下nginx的高可用的负载均衡，就是用nginx做负载均衡器
使用nginx做负载均衡器，架构如下：

安装nginx，然后启动起来，配置成负载均衡服务器
修改/etc/nginx/nginx.conf

另一台负载均衡器同样这样配置

然后修改这一台nginx的keepalived的配置文件
global_defs {
  notification_email {
         root@localhost
   }
  notification_email_from kaadmin@localhost
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id centos7
}
vrrp_script chk_nginx {
   script "killall -0 nginx &> /dev/null"
   interval 1
   weight -10
    }

vrrp_instance VI_1 {
   state MASTER
   interface eth0
   virtual_router_id 51
   priority 100
    advert_int 1
   authentication {
       auth_type PASS
       auth_pass 5b03429a7cf5
    }
   virtual_ipaddress {
         172.16.249.18/16dev eth0 label eth0:0
    }
   track_script {
          chk_nginx
    }
   notify_master "/etc/keepalived/notify.sh master"
   notify_backup "/etc/keepalived/notify.sh backup"
   notify_fault "/etc/keepalived/notify.sh fault
}

另一台nginx的keepalived配置文件为
global_defs {
  notification_email {
         root@localhost
   }
  notification_email_from kaadmin@localhost
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id centos6.1.com
}

vrrp_script chk_nginx {
   script "killall -0 nginx &> /dev/null"
   interval 1
   weight -10
    }

vrrp_instance VI_1 {
   state BACKUP
   interface eth0
   virtual_router_id 51
   priority 99
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 5b03429a7cf5
    }
   virtual_ipaddress {
         172.16.249.18/16dev eth0 label eth0:0
    }
  track_script {
         chk_nginx
    }
   notify_master "/etc/keepalived/notify.sh master"
   notify_backup "/etc/keepalived/notify.sh backup"
   notify_fault "/etc/keepalived/notify.sh fault"

}
然后启动keepalived

可以看到地址配好了，测试下


可以看到做好了，然后把一台nginx的nginx服务停掉，看另一台能否上线

访问也没有问题，这样nginx的高可用就做好了，

做双主模式的，只需要在keepalived配置文件里加入下面这些内容就行了
第一台（172.16.249.195）

第二台（172.16.249.147）

然后重启keepalived服务
查看ip


访问测试，

让一台的nginx服务停掉

可以看到能正常切换，这样nginx高可用的双主模式就做好了
