lvs+haproxy的一种方式

devil20

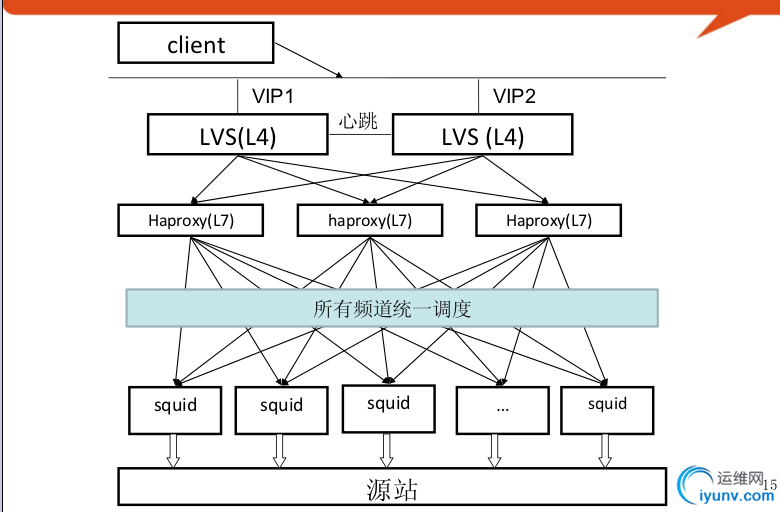

去年看见淘宝章博士的PPT里面讲过淘宝的CDN架构，觉得简单使用。

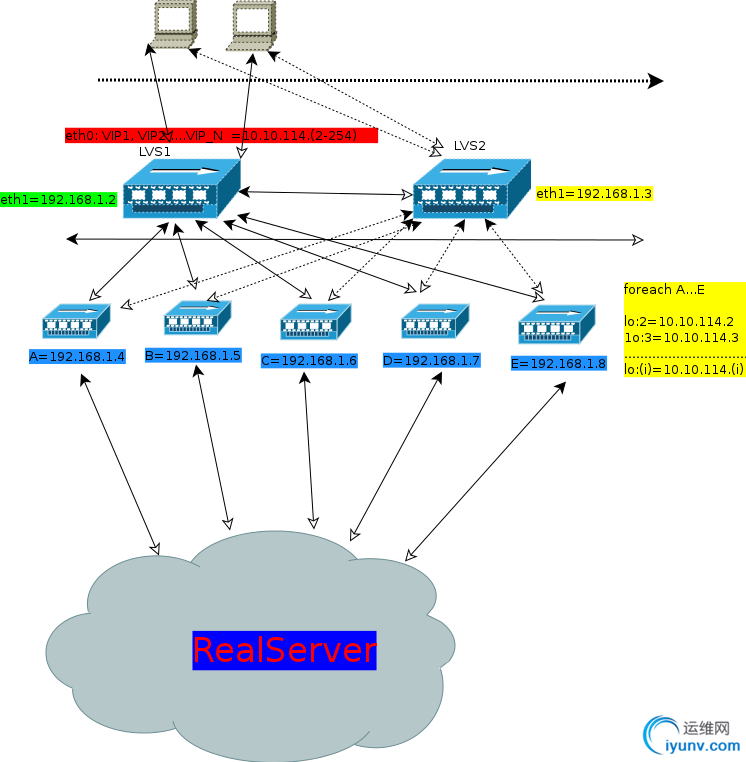

我也一直觉得haproxy比较简洁的，另外画了一个图，可以给应用做好负载均衡。不过我这个图里两个LVS只是一主一倍，也可以作为相互备份，这样更能提高利用率。









这个基本是照着淘宝的这个架构搞的。但是其实里面有些细节地方可以仔细说一下。这个实现过程是

最最外面做LVS的机器上绑定一堆公网的IP。假如是10.10.114.2 .....10.10.114.254 （这个只是作为解说）。

做LVS负载均衡的机器上另外一个网卡绑定一个内部的IP，假如分别为192.168.1.2和192.168.1.3.

    virtual_server 10.10.114.2 80 {
delay_loop 3
lb_algo wlc
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 50
protocol TCP
real_server 192.168.1.4 80 {
weight 100
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 10
}
}
real_server 192.168.1.5 80 {
weight 100
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 10
}

}
virtual_server 10.10.114.3 80 {
delay_loop 3
lb_algo wlc
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 50
protocol TCP
real_server 192.168.1.4 80 {
weight 100
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 10
}
}
real_server 192.168.1.5 80 {
weight 100
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 10
}

}





那么配置 haproxy的几个机器上每个机器有一个192.168.1.X的IP外，还需要在每个机器的回环地址上绑定所有VIP（10.10.114.x）的。这样可以直接使用DR模式来对haproxy做第一级的负载均衡，而且对于安装haproxy的服务器上，因为在回环地址上绑定了这么多的ip（设置好arp抑制后其实只有这些机器自己知道自己有这些VIP），所以在配置haproxy时也非常方便了。

当外部请求进来时，LVS把请求转发给Haproxy。由于haproxy上监听的是绑在lo上的VIP，所以可以根据对方的目标IP来选择后端的机器。

    frontend  server1
mode tcp
bind 10.10.114.2:80
default_backend real_server1
backend real_server1
mode tcp
balance roundrobin
server A 192.168.x.2:80 weight 1
server B 192.168.x.3:80 weight 1
frontend  server2
mode http
bind 10.10.114.3:80
default_backend real_server2
backend real_server2
mode http
balance roundrobin
server A 192.168.x.4:80 weight 1
server B 192.168.x.5:80 weight 1
frontend  server3
mode http
bind 10.10.114.4:80
default_backend real_server3
backend real_server3
mode http
balance roundrobin
server A 192.168.x.6:80 weight 1
server B 192.168.x.7:80 weight 1

这样的话所有的haproxy都可以同时工作，lvs对他们也可以做好健康检测。对于后端应用，我们也可以充分利用haproxy来做好健康检测。
