纯Python综合图像处理小工具（1）分通道直方图

fvgcd

　　平时工作经常需要做些图像分析，需要给图像分通道，计算各个通道的直方图分布特点，这个事儿photoshop也能做，但是用起来不方便，且需要电脑上安装有PS软件，如果用OpenCV， 更是需要在visual studio上做很多配置工作。本文充分利用python的便携性和轻量级特点，力图实现一个脚本，到处处理的目标。
　　注：本文使用Python2.7.8和PIL1.1.7，注意版本问题。
<使用方法>
　　          1.将待处理图片命名为1.jpg和本文python脚本文件放入同一文件夹；

　　
　　          2.运行python脚本，可以获得分通道图片及相应的直方图。

　　
　　

<效果介绍>
　　原图：

　　

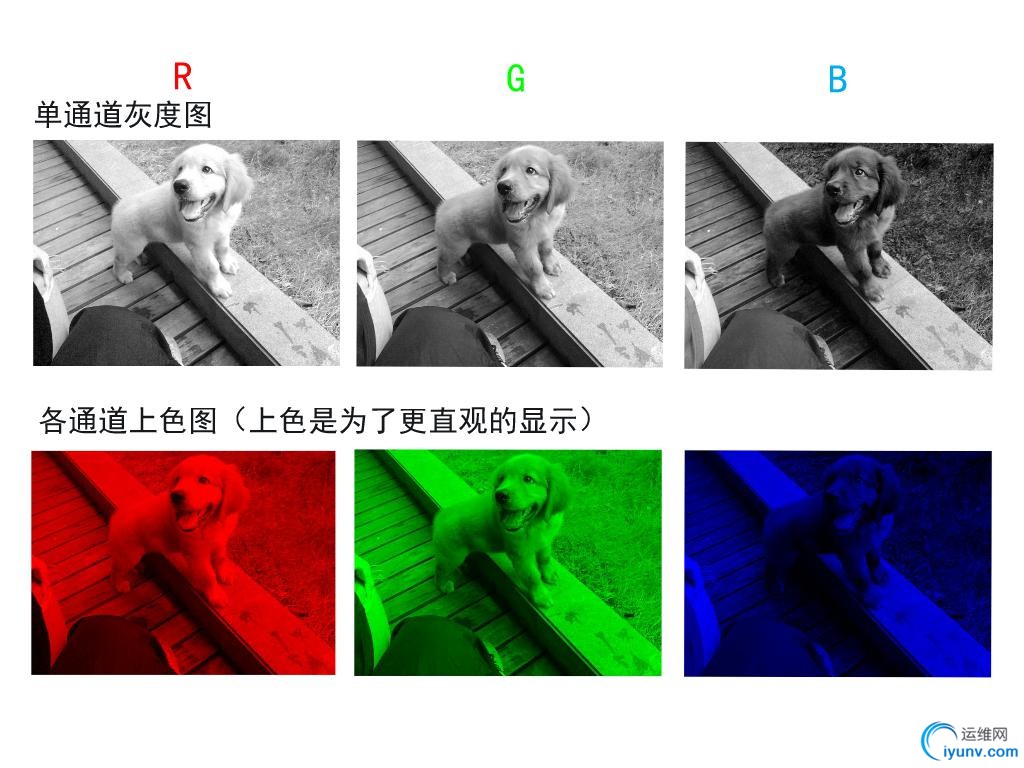

　　分通道显示：

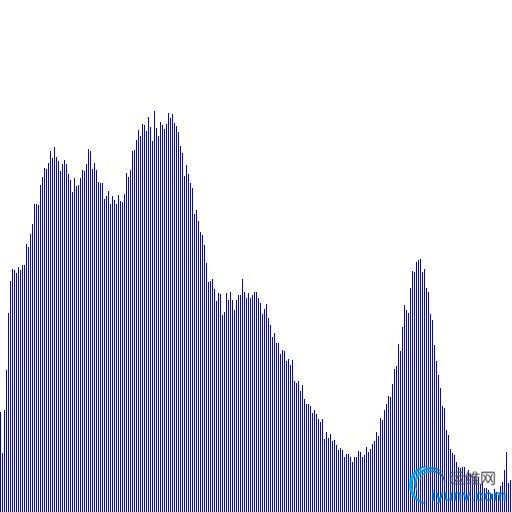

　　各通道直方图
　　R通道直方图

　　
　　G通道直方图

　　
　　B通道直方图

　　
　　<源码分析>
　　本文脚本没有使用OpenCV，全部操作均使用了python自带库函数，实现真正的轻量级。
　　本文工具默认对jpg格式的图片进行修改，其他格式直接修改脚本中im1 = Image.open("1.jpg")图片后缀即可。
　　分通道是直接使用的 r,g,b=im1_sp.split()的， 因只对RGB mode的图像有效，所以im1_sp = im1.convert("RGB")先进行了模式转换。
　　一张RGB彩色图像经过通道分离，获得三张单通道灰度图像，即python中定义的&#8220;L&#8221; mode的图像， 然后对每一个灰度图绘制直方图。
　　直方图绘制是通过 pix = r.load()函数把图像的像素数据进行存储，然后在256级区间进行累加统计，最后使用draw.line函数绘制的。
　　工具简单易用，全部代码提供如下，如有问题，欢迎园友反馈！
　　
　　<全部源码>

# -*- coding: cp936 -*-
#阿瓦图像村出品，转载请注明出处 QQ：576916092
import Image,ImageDraw,ImageFilter,random,sys
im1 = Image.open("1.jpg")

##图像处理##

#转换为RGB图像
im1_sp = im1.convert("RGB")
#将RGB三个通道分开
r,g,b=im1_sp.split()

#将RGB分通道图像上色
imd = Image.new("L",im1.size,0)
r_color= Image.merge("RGB",(r,imd,imd))
g_color= Image.merge("RGB",(imd,g,imd))
b_color= Image.merge("RGB",(imd,imd,b))

#R通道histogram
width, height = r.size
pix = r.load()
a = [0]*256
for w in xrange(width):
    for h in xrange(height):
        p = pix[w,h]
        a[p] = a[p] + 1
s = max(a)
print a,len(a),s     #长度256,a保存的分别是颜色范围0-255出现的次数
r_hist = Image.new('RGB',(512,512),(255,255,255))
draw = ImageDraw.Draw(r_hist)

for k in range(256):
   #print k,a[k],a[k]*200/s
    a[k] = a[k]*400/s        #映射范围0-200
    source = (2*k,511)           #起点坐标y=255, x=[0,1,2....]
    target = (2*k,511-a[k])    #终点坐标y=255-a[x],a[x]的最大数值是200,x=[0,1,2....]
    draw.line([source, target], (255,0,0))

#G通道histogram
width, height = g.size
pix = g.load()
a = [0]*256
for w in xrange(width):
    for h in xrange(height):
        p = pix[w,h]
        a[p] = a[p] + 1
s = max(a)
print a,len(a),s     #长度256,a保存的分别是颜色范围0-255出现的次数
g_hist = Image.new('RGB',(512,512),(255,255,255))
draw = ImageDraw.Draw(g_hist)
for k in range(256):
    #print k,a[k],a[k]*200/s
    a[k] = a[k]*400/s        #映射范围0-200
    source = (2*k,511)           #起点坐标y=255, x=[0,1,2....]
    target = (2*k,511-a[k])    #终点坐标y=255-a[x],a[x]的最大数值是200,x=[0,1,2....]
    draw.line([source, target], (0,255,0))
#B通道histogram
width, height = b.size
pix = b.load()
a = [0]*256
for w in xrange(width):
    for h in xrange(height):
        p = pix[w,h]
        a[p] = a[p] + 1
s = max(a)
print a,len(a),s     #长度256,a保存的分别是颜色范围0-255出现的次数
b_hist = Image.new('RGB',(512,512),(255,255,255))
draw = ImageDraw.Draw(b_hist)
for k in range(256):
    #print k,a[k],a[k]*200/s
    a[k] = a[k]*400/s        #映射范围0-200
    source = (2*k,511)           #起点坐标y=255, x=[0,1,2....]
    target = (2*k,511-a[k])    #终点坐标y=255-a[x],a[x]的最大数值是200,x=[0,1,2....]
    draw.line([source, target], (0,0,255))
im1_mer= Image.merge("RGB",(r,g,b))
##图像保存##

#单通道图保存
r.save("1r.jpg")
g.save("1g.jpg")
b.save("1b.jpg")
#上色图保存
r_color.save("1rr.jpg")
g_color.save("1gg.jpg")
b_color.save("1bb.jpg")
#直方图保存
r_hist.save("1r_hist.jpg")
g_hist.save("1g_hist.jpg")
b_hist.save("1b_hist.jpg")
##图像显示##

#单通道图显示
r.show()
g.show()
b.show()

#上色图显示
r_color.show()
g_color.show()
b_color.show()
#直方图显示
r_hist.show()
g_hist.show()
b_hist.show()
