14. 基于Extjs的界面
上一章我们实现了一个原生的html例子，本章我们将采用Extjs实现界面的展现，来说明MVC模式下我们是怎么考虑界面与业务层的关系的。
14.1. 引用Extjs目录
首先，我们在inventory app下增加一个static目录，拷贝Extjs发布目录到static下，本章节例子我们采用的是Extjs 4.1.1版本进行说明演示，Django项目能够访问static目录我们需要修改项目setting.py的STATIC_ROOT项的值，项目才能正确装载引用的静态文件。
…
# Absolute path to the directory static files should be collected to.
# Don't put anything in this directory yourself; store your static files
# in apps' "static/" subdirectories and in STATICFILES_DIRS.
# Example: "/home/media/media.lawrence.com/static/"
import os.path
STATIC_ROOT = os.path.join(os.path.dirname(os.path.dirname(__file__)), 'static').replace('\\', '/')
14.2. 增加inventoryQueryExtjs.html模板文件
我们仿照上一章页面结构实现Extjs查询界面模板，模板代码如下：
<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta charset="utf-8" />
<title></title>
<link href="../static/ExtJs/resources/css/ext-all.css" rel="stylesheet" />
<script src="../static/ExtJs/bootstrap.js"></script>
<script type="text/javascript">
Ext.onReady(function () {
// var button1 = Ext.create('Ext.button.Button', {
// text: 'search',
// handler: function () {
// myStore.load({
// params: { q: '螺母' }
// });
// }
// });
//定义Extjs端 model
Ext.define('inventory', {
extend: 'Ext.data.Model',
fields: [
{ name: 'InventoryId', type: 'string' },
{ name: 'ItemName', type: 'string' },
{ name: 'Amount', type: 'string' },
]
});
//申明一个Store类型的变量
var myStore = Ext.create('Ext.data.Store', {
model: 'inventory',
id: 'store1',
proxy: {
type: 'ajax',
url: '/getInventoryByItemName/', //Store与后台的交互url
reader: {
type: 'json',
}
}
});
//定义查询TextField和Button
var textField1 = Ext.create('Ext.form.Panel', {
width: '100%',
renderTo: 'div0',
layout: {
type: 'hbox', // 子元素横向布局
padding: 5
},
items: [
{
xtype: 'textfield',
name: 'query',
id: 'query',
fieldLabel: 'Item Name:',
},
{
xtype:'button',
text: 'search',
handler: function () {
myStore.load({
params: { q: Ext.getCmp("query").getValue() } //Store装载数据是传入查询参数
});
}
}
]
});
var grid = Ext.create('Ext.grid.Panel', {
title: '列表',
store: myStore,
id: 'grid1',
columns: [
{ text: 'id', dataIndex: 'InventoryId' },
{ text: 'ItemName', dataIndex: 'ItemName' },
{ text: 'Amount', dataIndex: 'Amount' }
],
width: '100%',
height: 500,
forceFit: true,
renderTo: 'div1',
});
});
</script>
</head>
<body>
<div id="div0"></div>
<div id="div1"></div>
</body>
</html>
代码说明：Extjs页面我们首先定义了一个界面使用的model类，界面控件包括文本框、按钮、grid和store。Store里我们使用了一个重要的后台交互url: / getInventoryByItemName，这个url以json格式字符串来返回查询结果，最后，返回的结果集绑定到grid里显示，查询按钮的事件里，我们根据查询条件返回的json重新装载store，刷新grid显示。关于Extjs更多的控件和用法，请参考Extjs管网，笔者在这里更多的是说明思路。
接下里我们在views里面增加getInventoryByItemName函数以json返回数据集，并发布到urls.py里。
14.3. 数据交互url
我们在views.py里增加函数getInventoryByItemName，请注意实现代码里，仍然是委托调用了biz层的getInventoryByItemName，这个函数的功能与原来的inventoryQuery基本功能是一致的，只是增加了Json格式化的代码部分，同时直接返回Json字符串，而不是加载模板返回渲染的网页，代码如下：
def getInventoryByItemName(request):
error = False
inventorysJson = '[]'
if 'q' in request.GET:
q = request.GET['q']
if not q:
error = True
elif len(q) > 20:
error = True
else:
biz = InventoryBiz()
inventorys =biz.getInventoryByItemName(q)
inventorysJson=u'['
for inventory in inventorys:
inventorysJson = inventorysJson + u'{"InventoryId":"' + str( inventory.InventoryId) + u'","ItemName":"' + inventory.Item.ItemName + u'","Amount":"' + str( inventory.Amount) + u'"}'
inventorysJson = inventorysJson + u']'
return HttpResponse(inventorysJson)
代码重构的这个变化会导致系统的整个结构发生很大的变化，后面的章节我们会逐步的讲到。getInventoryByItemName url变成了一个返回Json格式查询结果的url请求，成为一个可以供各种支持json格式客户端调用的API，为我们的客户端未来支持扩展到android、iOS和windows phone等前端展现提供了架构基础。
1.4. 发布Extjs页面
Views.py
…
def inventoryQueryExtjs(request):
return render_to_response('inventoryQueryExtjs.html')
urls.py
…
url(r'^inventoryQueryExtjs/$',views.inventoryQueryExtjs),
注意：与原生html不同，采用Extjs技术的页面发布了两个url一个专门用来渲染页面inventoryQueryExtjs，一个变成了专门的返回查询结果的url请求：getInventoryByItemName，这个结构上的变化让业务逻辑层与界面层，实现了进一步的解耦和，未来我们可以不断的衍生界面端（客户端），同时，所有客户端调用统一的后台服务。
最后，访问inventoryQueryExtjs页面的结果如下图：
14.5. 采用流行的Bootstrap框架页面
本小节我们延伸一下页面框架，用当下流行的页面框架Bootsstrap实现上面的库存查询界面。
http://getbootstrap.com/ 下载Bootstrap文件；
https://jquery.com/ 下载JQuery文件。
两个文件解压缩后分别拷贝粘贴到工程的static目录下。
这里为了简化数据加载，我们还采用了一个第三方的bootstrap-table作为table grid操作的控件，
http://wenzhixin.net.cn/p/bootstrap-table/docs/?locale=zh 我们下载完整包后只拷贝bootstrap-table.css\bootstrap-table.js到static目录下：
我们新增的inventoryQueryBootstrap.html代码如下：
<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title></title>
<link href="../static/bootstrap/css/bootstrap.min.css" rel="stylesheet" />
<script src="../static/JQuery/jquery-2.1.4.min.js"></script>
<script src="../static/bootstrap/js/bootstrap.min.js"></script>
<script src="../static/bootstrap/table/bootstrap-table.js"></script>
</head>
<body>
<form class="form-inline" role="form">
<div class="form-group">
<label for="name">Item Name:</label>
<input type="text" class="form-control" id="ItemName"placeholder="请输入物料名称">
<button id="search" type="button">search</button>
</div>
</form>
<table id="inventorysTable" data-cache="false">
<thead>
<tr>
<th data-field="InventoryId">Id</th>
<th data-field="ItemName">ItemName</th>
<th data-field="Amount">Amount</th>
</tr>
</thead>
</table>
</body>
</html>
<script type="text/javascript">
//初始化用户列表设置
$('#inventorysTable').bootstrapTable(
{
striped: true,
sidePagination: "client",
url: '/getInventoryByItemName/',
});
//查询按钮点击事件
$('#search').click(function () {
var itemName = $('#ItemName').val();
$('#inventorysTable').bootstrapTable('refresh', {
url: '/getInventoryByItemName/' + "?q="
+ encodeURIComponent(itemName),
});
});
</script>
注：上面代码中的encodeURIComponent主要是解决IE浏览器的中文显示乱码问题。

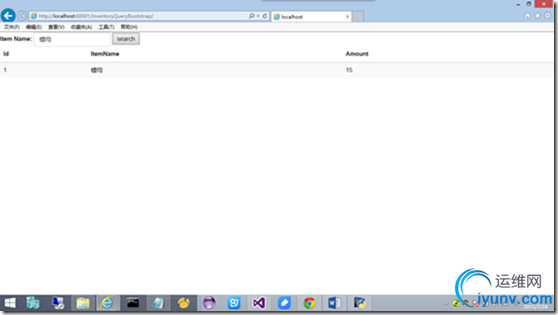

页面运行结果如下：
14.6. 小结
本章是笔者最想写的章节，也是笔者多年开发经验的一个心得，如何通过好的架构来满足和改进项目系统的架构最后得到一个“低耦合，高内聚”的软件架构，在这个一个结构基础上我们可以不断的改进和重构我们的项目代码，为项目本身业务的进化打下坚实的基础。未来笔者的其它文章会继续引用这一服务来说明其它客户端的开发。
好的系统架构确实会为我们项目的长期带来收益，也可能会牺牲一点短期效率，所以整个团队的项目管理如果是建立在敏捷模式的基础上，就会在一定范围内减少对短期效率的影响。我们不用过度设计，以满足当前需求为准，最快的实现功能，并有合理的粒度的单元测试。这样，未来发现这样的代码结构不满足需要时，我们通过重构来改进代码，并通过单元测试回归来验证代码是否符合原先和现在的设计，最终让项目形成一种可以不断进化的机制。
本章结束python的基本的开发模式就说明完了，我们介绍在django工程里何构如建MVC模式就告一段落了，下一章开始我们讲讲项目的部署和发布。 |
|
