分布式文件系统Mogilefs

34524213

MogileFS简介：
MogileFS是一个开源的分布式文件存储系统，由LiveJournal旗下的Danga Interactive公司开发。Danga团队开发了包括 Memcached、MogileFS、Perlbal 等多个知名的开源项目。目前使用MogileFS 的公司非常多，如日本排名先前的几个互联公司及国内的yupoo(又拍)、digg、豆瓣、1号店、大众点评、搜狗和安居客等，分别为所在的组织或公司管理着海量的图片。

MogileFS特性
    1   工在于应用层
    2   无单点,三大组件(tracker，mogstore，database)皆可实现高可用；
    3   自动完成文件复制,制的最小单位不是文件，而是class；基于不同的class，文件可以被自动的复制到多个有足够存储空间的存储节点上；
    4   传输无需特殊协议,可以通过NFS或HTTP协议进行通信；
    5   名称安间简单,文件通过一个给定的key来确定，是一个全局的命名空间；没有目录，基于域实现文件隔离；
    6   不共享任何数据,每个存储节点只需维护自己所属的存储设备(device)即可；

MogileFS由部分组成：
  (1) server：主要包括mogilefsd和mogstored两个应用程序。
    mogilefsd实现的是tracker，它通过数据库来保存元数据信息，包括站点domain、class、host等；
    mogstored是存储节点(store node)，它其实是个WebDAV服务，默认监听在7500端口，接受客户端的文件存储请求。
  (2) utils（工具集）：主要是MogileFS的一些管理工具，例如mogadm等。
    在MogileFS安装完后，要运行mogadm工具将所有的store node注册到mogilefsd的数据库里，mogilefsd会对这些节点进行管理和监控。
  (3) 客户端API：MogileFS的客户端API很多，例如Perl、PHP、Java、Python等，用这个模块可以编写客户端程序，实现文件的备份管理功能等。

存储主机(节点)
    这个是 MogileFS 存储文件存放在这些机器上,也是 mogstored 节点,也叫 Storage Server,一台存储主要都要启动一个 mogstored 服务.扩容就是增加这些机器.

设备(device)
    一个存储节点,以就是上面的主机,可以有多个 device, 就是用来存放文件的目录(例如挂载的目录),每个设备都有一个设备id,需要在 mogstored 的配置文件中的 docroot 配置的项目 指定的目录下面创建相应的设备的目录,目录名为 $docroot/dev$id,设备是不能删除的.只能将其设备的状态的值置为dead,当一个设备 dead 之后,就真的 dead了,里面的数据也无法恢复了,且这个dead了的设备的 id 也不能再用.

MogileFS架构
  tracker     追踪元数据
    mogilefsd 守护进程
    它的主要职责
        replication     节点之间文件得复制
        deletion        删除文件
        queryworker     响应客户请求的文件元数据访问请求
        reaper          在存储失败后将文件复制请求重新放置于队列中
        monitor         监主机和设备的健康状态
  database    存储元数据
       存储mogilefs的元数据，一般使用MySQL ，建议使用冗余方案以保证其可用性：(MMM,MHA)
       mogilefs专门提供了数据结构管理工具mogdbsetup
  storage     存储数据
        mogstored 守护进程，一个准备好的mogstored节点可通过mogadm命令添加至现在的集群中。
        存储节点需要定义"设备" 用作存储空间 每个"设备"在当前集群都需要通过一个惟一的DevID来标识
  Client
        客户端用于与mogilefs建立通信，完成数据存取；

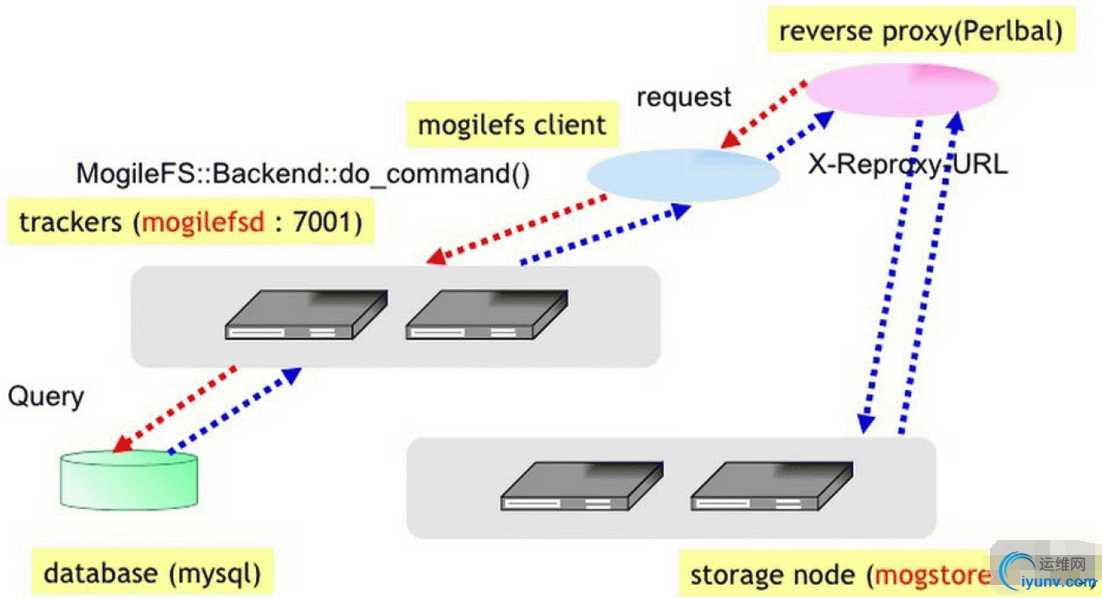

工作流程

高可用架构


MogileFS管理的几个概念：
  Domain
    一个MogileFS 可以有多个Domain
    用来存放不同文件(大小，类型)
    同一个Domain内，key必须唯一
    不周Domain内，Key可以相同
  Class
    最小复制单元
    文件属性管理
    定义文件存储在不同设备上份数据
  每个设备都有ID号，Domain+Fid用来定位文件

实验准备
安装MySQL
https://mariadb.org/  网站下载 mariadb-5.5.46-linux-x86_64.tar.gz

groupadd -r -g 306 mysql
useradd -r -g 306 -u 306 mysql
mkdir -pv /mydata/data
chown -R mysql.mysql /mydata
111
111
tar zxf mariadb-5.5.46-linux-x86_64.tar.gz -C /usr/local/
cd /usr/local/
ln -sv mariadb-5.5.46-linux-x86_64 mysql
cd mysql
chown -R root.mysql ./*
scripts/mysql_install_db --user=mysql --datadir=/mydata/data
mkdir /etc/mysql
cp support-files/my-large.cnf  /etc/mysql/my.cnf
111
111
vim /etc/mysql/my.cnf
datadir = /mydata/data
innodb_file_per_table = on
skip_name_resolve = on
111
111
cp support-files/mysql.server /etc/init.d/mysqld
chkconfig --add mysqld
service mysqld start
111
111
vim /etc/profile.d/mysql.sh
export PATH=/usr/local/mysql/bin:$PATH
source /etc/profile.d/mysql.sh
源码安装MogileFS
去官方下载http://www.danga.com/的源码
MogileFS-Server         MogileFS-Server-2.72.zip
MogileFS-Utils          MogileFS-Utils-2.29.zip
perl-MogileFS-Client    perl-MogileFS-Client-1.17.zip
Perlbal                 Perlbal-1.80.zip                  #Tracker不用安装,storage必须安装
wget http://mirrors.aliyun.com/epel/6 ... ease-6-8.noarch.rpm
rpm -ivh epel-release-6-8.noarch.rpm

yum install  perl-IO-stringy perl-DBD-MySQL  perl-BSD-Resource    #base源
yum install  perl-Danga-Socket perl-IO-AIO perl-Net-Netmask         #epel源

unzip perl-MogileFS-Client-1.17.zip
cd perl-MogileFS-Client-1.17
perl Makefile.PL
make
make test
make install

unzip MogileFS-Utils-2.29.zip
cd MogileFS-Utils-2.29
perl Makefile.PL
make
make install

unzip MogileFS-Server-2.72.zip
cd MogileFS-Server-2.72
perl Makefile.PL
make
make test
make install

unzip Perlbal-1.80.zip
cd Perlbal-1.80.zip
perl Makefile.PL
make
make test
make install

groupadd -r mogilefs
useradd -r -g mogilefs  mogilefs

mkdir /etc/mogilefs/
cp /root/MogileFS-Server-2.72/conf/* /etc/mogilefs/

mkdir /var/run/mogilefsd/
chown mogilefs.mogilefs /var/run/mogilefsd/

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64

vim /etc/rc.d/init.d/mogilefsd #!/bin/bash # Author: MageEdu <linuxedu@foxmail.com> # mogilefsd - Startup script for the MogileFS tracker # # chkconfig: - 85 15 # description: MogileFS tracker # processname: mogilefsd # config: /etc/mogilefs/mogilefsd.conf # pidfile: /var/run/mogilefsd/mogilefsd.pid # Source function library. . /etc/rc.d/init.d/functions # Path to the apachectl script, server binary, and short-form for messages. lockfile=${LOCKFILE-/var/lock/subsys/mogilefsd} RETVAL=0 prog=/usr/local/bin/mogilefsd #prog=$(which mogilefsd) start() {         ulimit -n 65535         echo -n $"Starting mogilefsd"         su - mogilefs -c "$prog -c /etc/mogilefs/mogilefsd.conf --daemon" &> /dev/null         RETVAL=$?         [ $RETVAL = 0 ] && success && touch ${lockfile} || failure         echo         return $RETVAL } stop() {         echo -n $"Stopping mogilefsd"         netstat -nlp|grep "mogilefsd"|grep -v grep|awk '{print $7}'|awk -F"/" '{print $1}'|xargs kill -9         RETVAL=$?         [ $RETVAL = 0 ] && success && rm -f ${lockfile} || failure         echo } reload() {         echo -n $"Reloading mogilefsd: "         killall mogilefsd -HUP         RETVAL=$?         [ $RETVAL = 0 ] && success || failure         echo } case "$1" in         start)                 start                 ;;         stop)                 stop                 ;;         status)                 status mogilefsd                 RETVAL=$?                 ;;         restart)                 stop                 sleep 1                 start                 ;;         reload)                 reload                 ;;         *)                 echo $"Usage: mogilefsd {start|stop|restart|reload|status}"                 exit 1 esac exit $RETVAL

111
111

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66

vim /etc/rc.d/init.d/mogstored    #!/bin/bash # Author: MageEdu <linuxedu@foxmail.com> # mogstored - Startup script for the MogileFS storage # # chkconfig: - 86 14 # description: MogileFS storage # processname: mogstored # config: /etc/mogilefs/mogstored.conf # pidfile: /var/run/mogilefsd/mogstored.pid # Source function library. . /etc/rc.d/init.d/functions # Path to the apachectl script, server binary, and short-form for messages. lockfile=${LOCKFILE-/var/lock/subsys/mogstored} RETVAL=0 configfile='/etc/mogilefs/mogstored.conf' prog=/usr/local/bin/mogstored #prog=$(which mogstored) start() {         ulimit -n 65535         echo -n $"Starting mogstored"         su - mogilefs -c "$prog -c $configfile --daemon"  &> /dev/null         RETVAL=$?         [ $RETVAL = 0 ] && success && touch ${lockfile} || failure         echo         return $RETVAL } stop() {         echo -n $"Stopping mogstored"         netstat -nlp|grep "mogstored"|grep -v grep|awk '{print $7}'|awk -F"/" '{print $1}'|xargs kill -9         RETVAL=$?         [ $RETVAL = 0 ] && success && rm -f ${lockfile} || failure         echo } reload() {         echo -n $"Reloading mogstored: "         killall mogstored -HUP         RETVAL=$?         [ $RETVAL = 0 ] && success || failure         echo } case "$1" in         start)                 start                 ;;         stop)                 stop                 ;;         status)                 status mogstored                 RETVAL=$?                 ;;         restart)                 stop                 sleep 1                 start                 ;;         reload)                 reload                 ;;         *)                 echo $"Usage: mogstored {start|stop|restart|reload|status}"                 exit 1 esac exit $RETVAL

111
111
chmod +x /etc/init.d/mogilefsd
chmod +x /etc/init.d/mogstored
chkconfig --add mogilefsd
chkconfig --add mogstored

实验一   单tracker + 2 storage
10.10.10.54    tracker + database
10.10.10.55    storage
10.10.10.56    storage
分别在三台服安装mogilefs ,并在10.10.10.54安装mariadb
准备mysql授权10.10.10.0/24段的IP 全部可以连接MySQL
GRANT ALL ON *.* TO 'root'@'10.10.10.%' IDENTIFIED BY 'root' WITH GRANT OPTION;
FLUSH PRIVILEGES;
SHOW GRANTS;
+---------------------------------------------------------------------+
| Grants for root@localhost                                           |
+---------------------------------------------------------------------+
| GRANT ALL PRIVILEGES ON *.* TO 'root'@'localhost' WITH GRANT OPTION |
| GRANT PROXY ON ''@'' TO 'root'@'localhost' WITH GRANT OPTION        |
+---------------------------------------------------------------------+
初始化Mogilefs 数据库,使用mogdbsetup
mogdbsetup --dbhost=10.10.10.54 --dbrootuser=root --dbrootpass=root --dbname=mogilefs --dbuser=mogilefs --dbpass=mogilefs
This will attempt to setup or upgrade your MogileFS database.
It won't destroy existing data.
Run with --help for more information.  Run with --yes to shut up these prompts.
Continue? [N/y]: y
Create/Upgrade database name 'mogilefs'? [Y/n]: y
Grant all privileges to user 'mogilefs', connecting from anywhere, to the mogilefs database 'mogilefs'? [Y/n]: y

配置10.10.10.54  tracker
vim /etc/mogilefs/mogilefsd.conf
# Enable daemon mode to work in background and use syslog
daemonize = 1
# Where to store the pid of the daemon (must be the same in the init script)
pidfile = /var/run/mogilefsd/mogilefsd.pid
# Database connection information
db_dsn = DBI:mysql:mogilefs:host=10.10.10.54
db_user = mogilefs
db_pass = mogilefs
# IP:PORT to listen on for mogilefs client requests
listen = 0.0.0.0:7001

启动service mogilefsd start
检查监听的7001端口
ss -tnl
State       Recv-Q Send-Q                   Local Address:Port        Peer Address:Port
LISTEN      0      128                                  *:7001                   *:*

配置10.10.10.55 和10.10.10.56   storage
mkdir -pv /mogdata/dev2         #10.10.10.55  storage2
mkdir -pv /mogdata/dev3         #10.10.10.56  storage3
chown -R mogilefs.mogilefs /mogdata
vim /etc/mogilefs/mogstored.conf
maxconns = 10000
httplisten = 0.0.0.0:7500
mgmtlisten = 0.0.0.0:7501
docroot = /mogdata

开启storage(如果启动失败安装Perlbal 和perl-BSD-Resource)
service mogstored start
检查7500 和7501端口是否存在
ss -tnl
State       Recv-Q Send-Q             Local Address:Port    Peer Address:Port
LISTEN      0      128                            *:7500               *:*
LISTEN      0      128                            *:7501               *:*

实验二
10.10.10.54    tracker + database + storage
10.10.10.55    tracker + storage
10.10.10.56    tracker + storage
mysql 另外实现，本实验为mysql单实例

实验三
10.10.10.51    nginx 反向代理mogilefs
10.10.10.54    tracker + database + storage
10.10.10.55    tracker + storage
10.10.10.56    tracker + storage
