系统环境
监控主机：Centos5.5(32bit) Nginx平台 Cacti0.87g   net-snmp5.3.2  192.168.93.135
被监控机：Centos5.5(32bit)  net-snmp5.3.2  192.168.93.134
Cacti的安装参考：
Centos5.5完整安装Cacti+Spine
centos快速安装cacti
下面是我将两台机器的网卡流量图合并的操作过程，有错误的地方请大虾们指出：
一、创建一个新的CDEF（即新建一个计算公式），主要用于计算两台机器的流量图合并后数据：
1、点击 "Management"——"Graph Management"——"CDEFs" 一栏
2、点击右边窗口中"CDEF's"栏最右边的"Add"，增加一个新的CDEF项名为：Turn All Data into Bits，名称可以随你喜欢

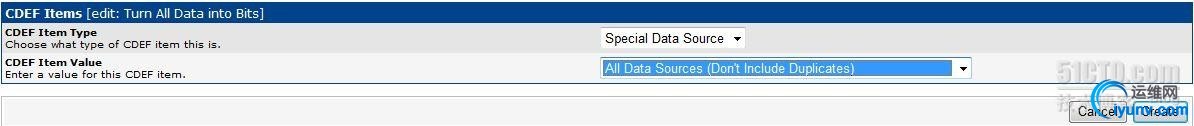

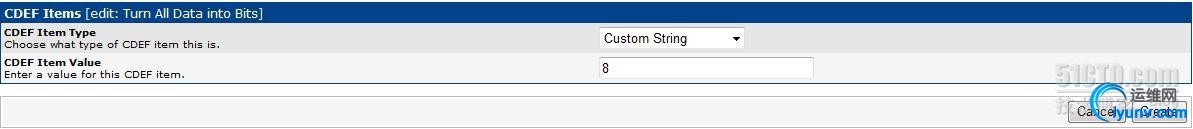

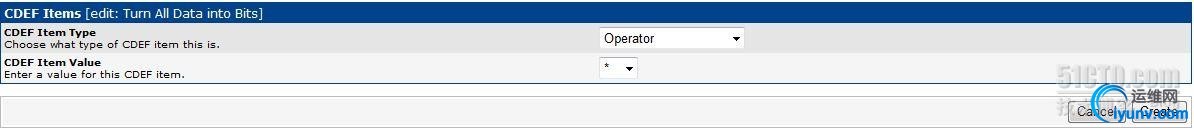

3、然后add三个item，作用就是把统计出来的数据乘上8，然后显示出来：

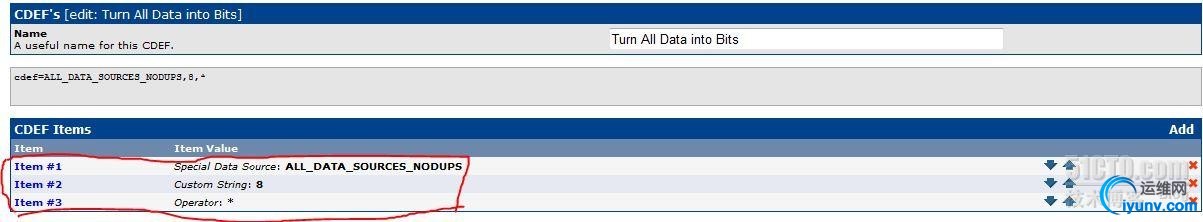

完成的效果图：

二、合并流量图：

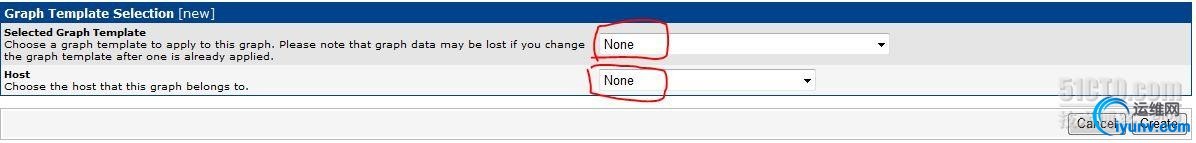

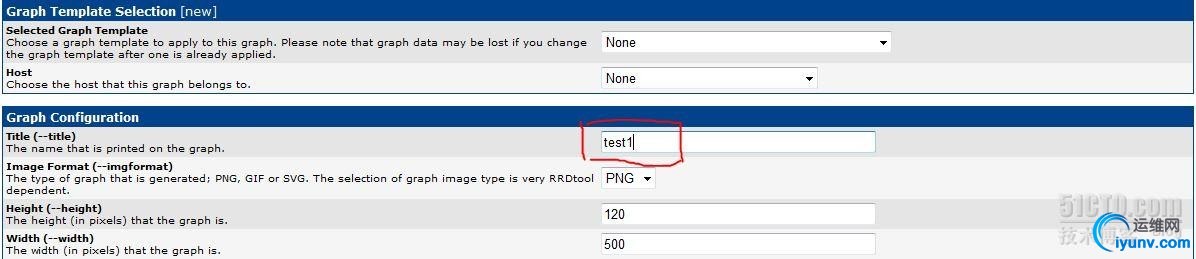

1、创建空白图：打开 "Management"——"Graph Management" 一栏，点击右边的“add”出现下面的图，不用选择模板和主机，直接create

Title写上名称，这个名称会在数据图的上方显示，
Vertical Label写上一个别名，这个名称会在数据图的左边显示

……

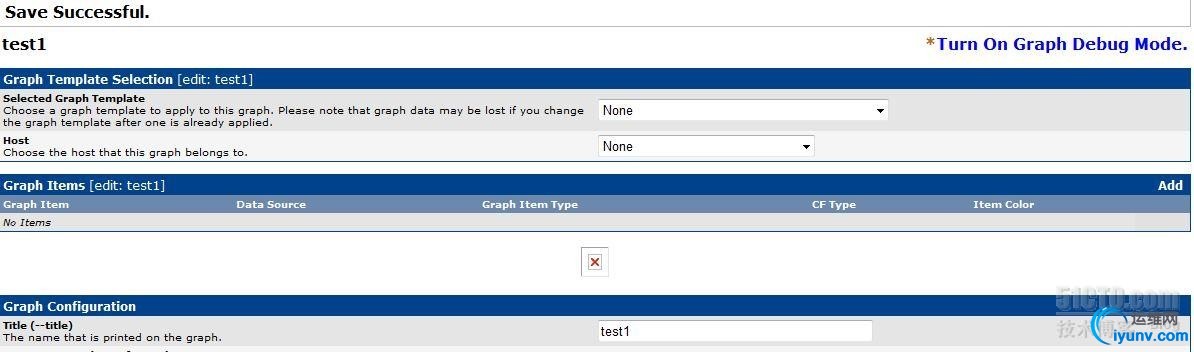

创建完成后如下图：

2、把两台机器的网卡流量添加进去图里：
点击“add”如下图，需要注意的是：

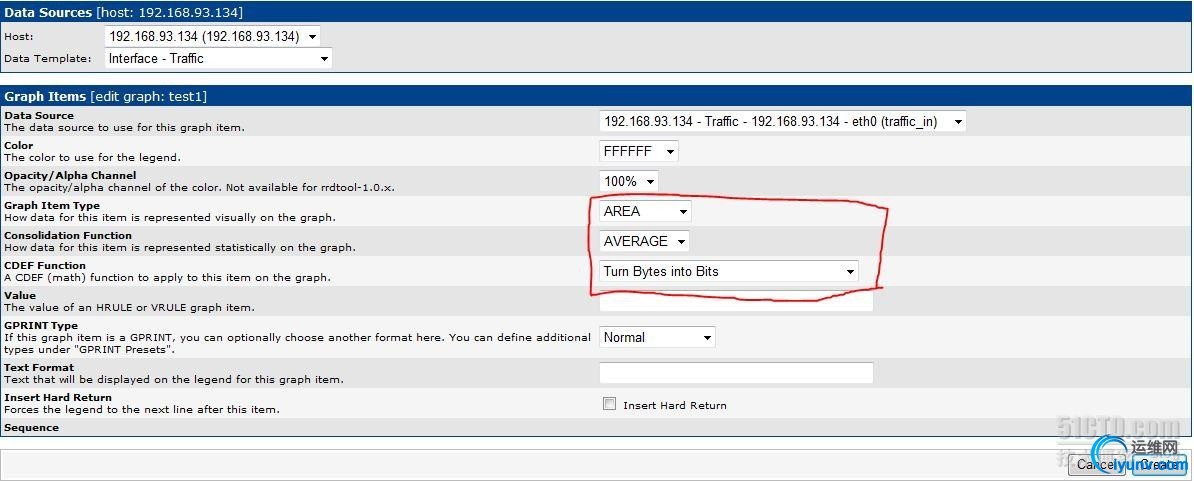

graph item type 这个选项，首次添加要先area
CDEF Function这个选项，这里不是应用我们刚才创建的算法

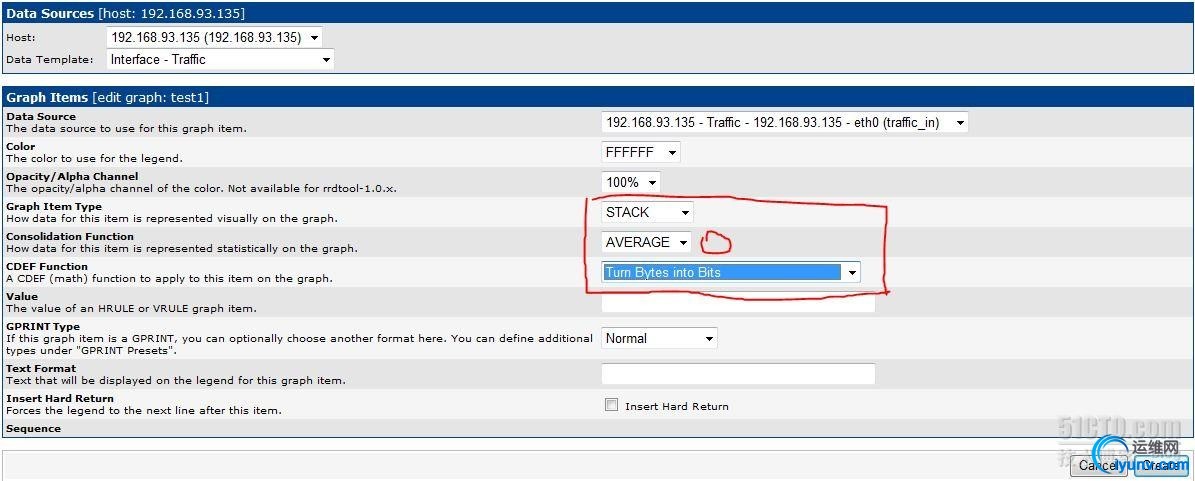

接着添加第二台机器：这里要注意的还是刚才那两个地方，第二次添加graph item type要选stack，意思是叠加上去

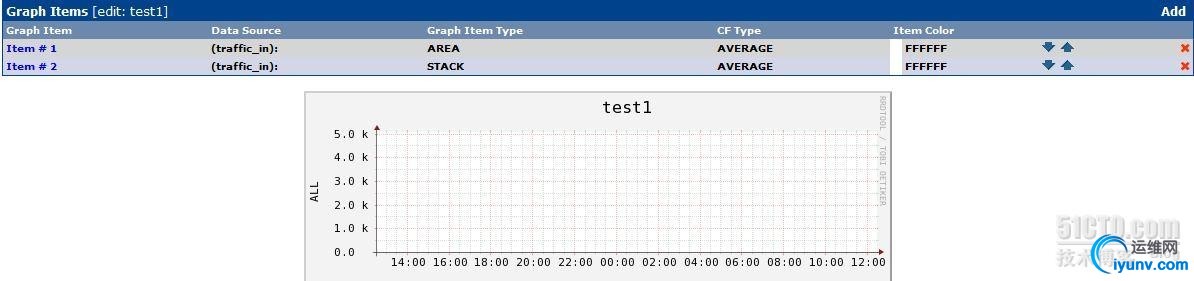

完成后如下图，图中为什么什么都没有呢？因为我们添加的时候选的颜色是白色吧，所以什么都没看见

3、汇总流量

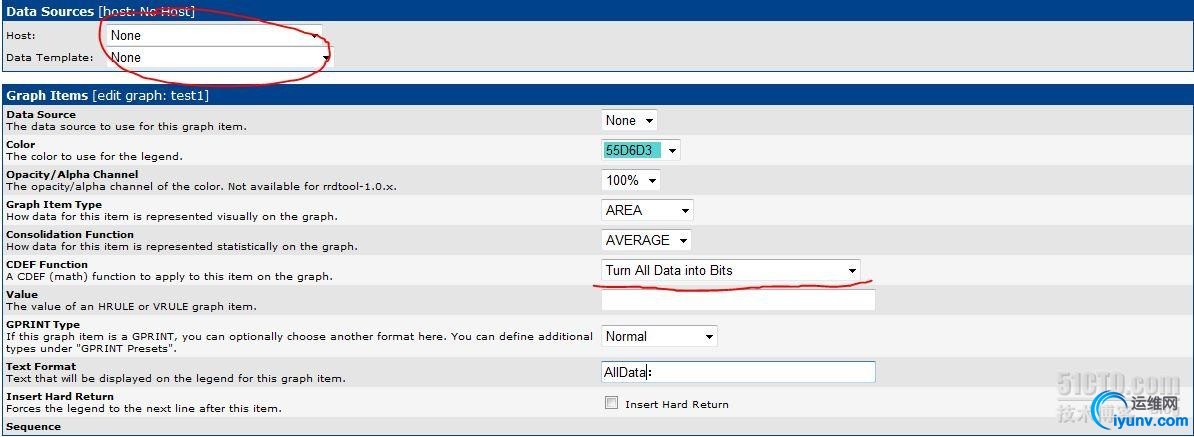

再次点击“add”添加汇总流量图形，这次我们要选一种我们喜欢的颜色了，CDEF Function那里也要选我们之前创建的算法，如下图：

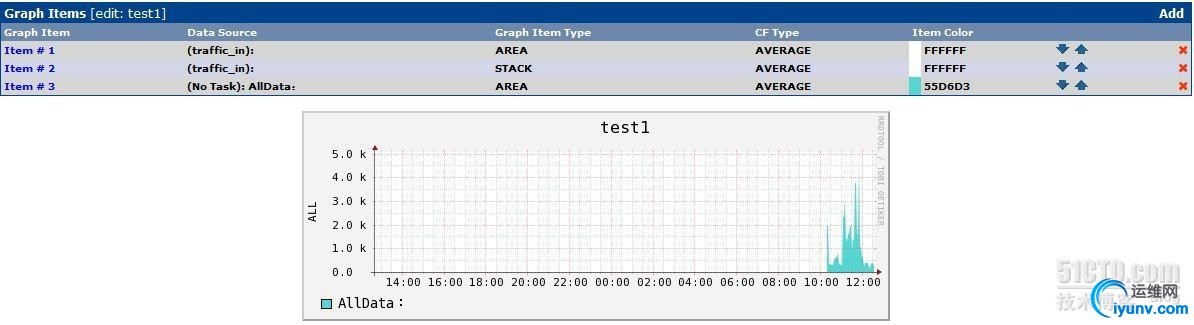

完成后如下图：

现在看见图形了，呵呵~~~
4、添加图形下面的统计数据：

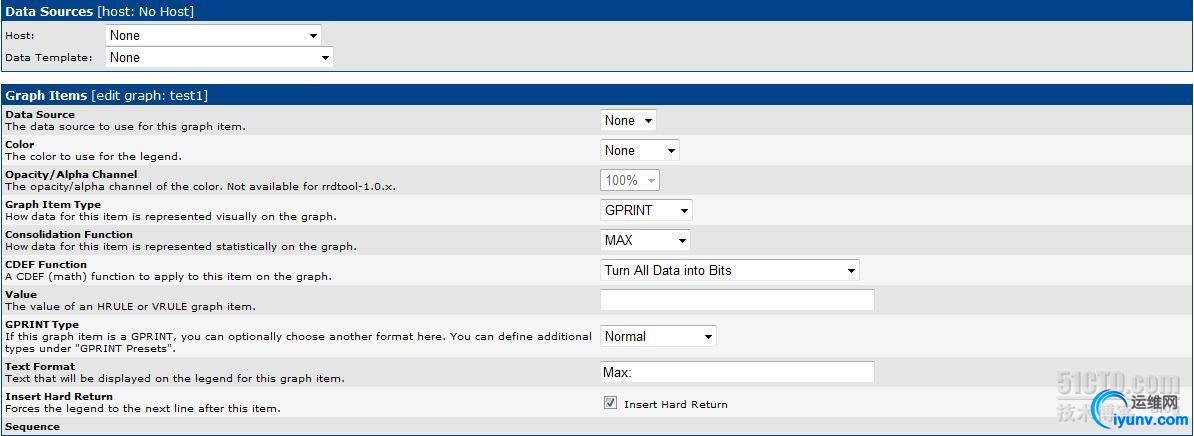

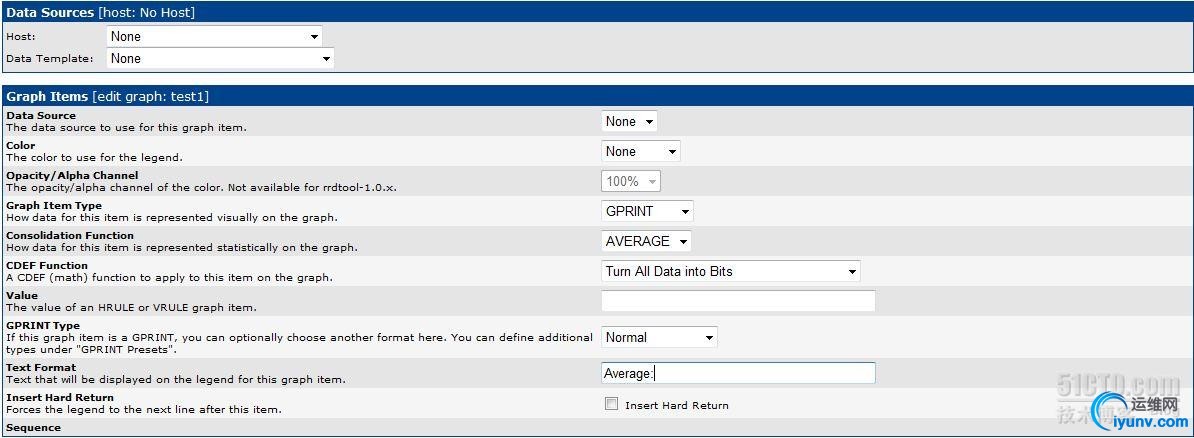

继续添加，添加统计数据graph item type都是应用GPRINT，CDEF都是应用我们创建的新算法


Insert Hard Return 的意思是“换行”，如果下面再有统计数据的话就会在第二行显示

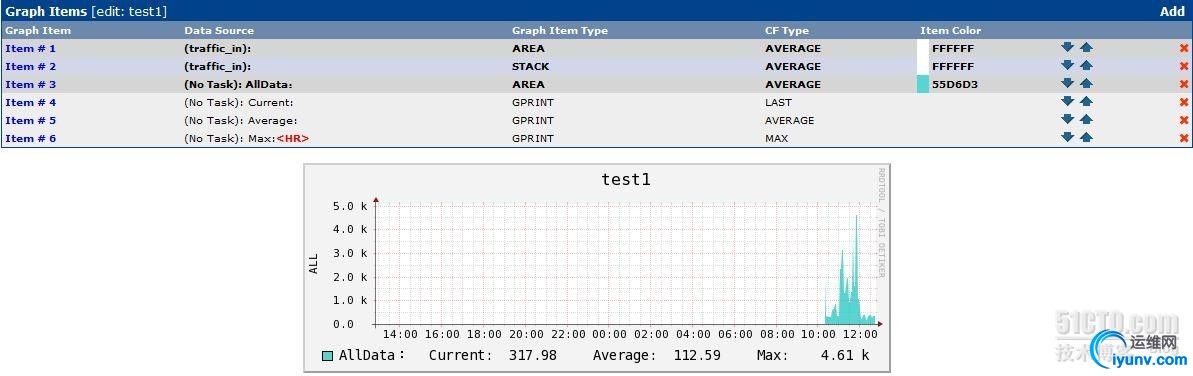

完成后如下图：

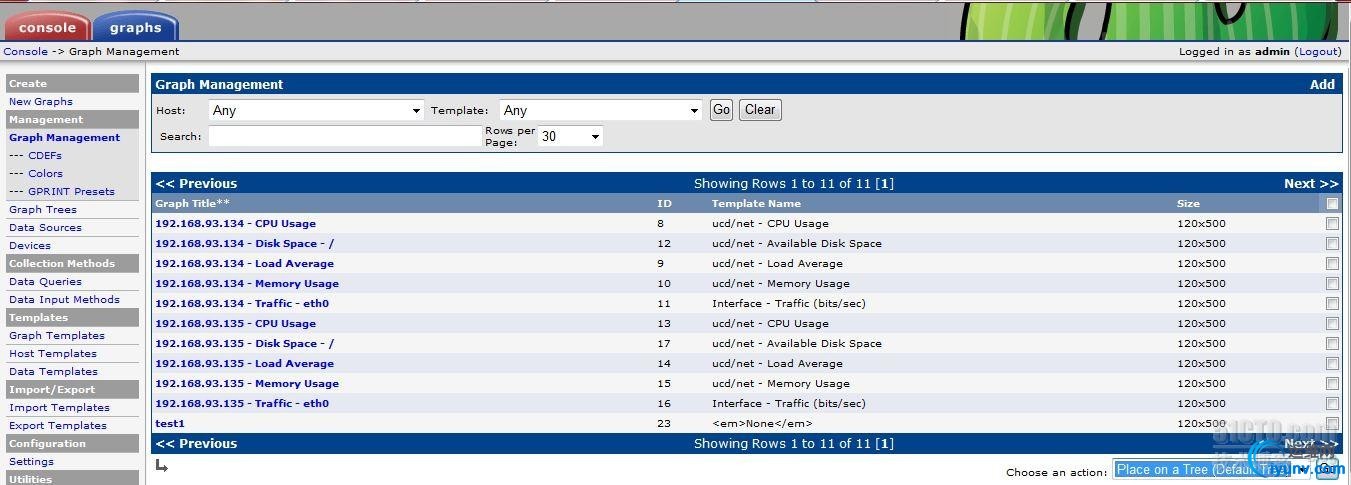

这样一张简单的流量合并图就完成了，我们可以把这张图添加在相应的tree中：

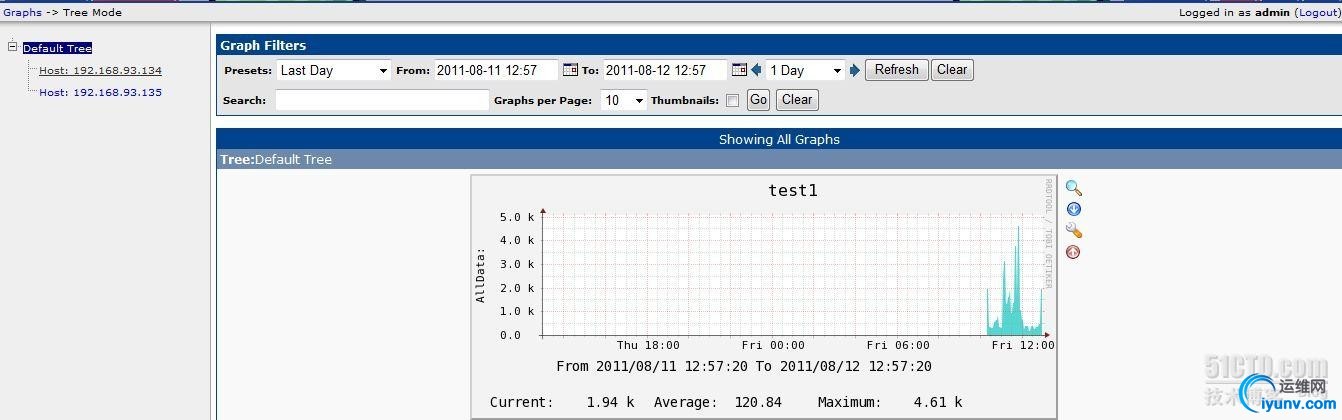

然后我们在就可以在graphs中的tree中方便地查看刚才添加的图：
