Linux下为KVM 配置桥接设备

filer

在安装一个拥有虚拟化功能的Linux操作系统(此处以CentOS为例)，一般我们有两种方法：

1.在光盘安装的时候安装好虚拟化包或者PXE服务器上配置好虚拟化包
2.手动在没有安装虚拟化组件的系统中安装虚拟化组件


  如果我们搭建的环境是必须使用虚拟化的，或者说虚拟化是我们搭建这套环境的主要目的之一，那么我们在进行系统安装的时候将所有的虚拟化组件全部安装上，避免后期出现安装不全或者某些服务依赖关系没有解决好，这样排错的时间远远高于安装时候多装几个包的时间。
  在我们安装好虚拟化组件(RHEL6.0之后，系统自带的均是KVM，已经没有XEN虚拟化的支持了），会自动生成一个virbr0这样的桥接设备

[iyunv@clovemzone ~]# brctl  show
bridge name    bridge id        STP enabled    interfaces
virbr0      8000.5254007543ce    yes          virbr0-nic

    按照这篇文中所说：http://www.iyunv.com/Linux/2013-08/88720.htm ，virbr0默认使用的是NAT方式跟虚拟机网卡进行通讯，在实际生产环境中我们多数情况下面使用桥接Bridge的方式进行物理机跟虚拟机的通讯，删除这个virbr0的方法在上面给出的链接中已经说明，这篇文章主要讲述Bridge的简单实现原理以及实际配置方法。

相关阅读：

RHEL6 KVM虚拟化创建桥接网卡-网桥 http://www.iyunv.com/Linux/2013-08/88517.htm

RedHat Linux KVM虚拟机桥接 http://www.iyunv.com/Linux/2013-02/79934.htm

CentOS 5.6下KVM的安装/桥接设置/虚拟机创建及运行 http://www.iyunv.com/Linux/2012-12/76883.htm

    假设我们的物理机上有一块有线网卡，在系统中显示为eth0，我们搭建将其配置成桥接设备br0

  我们经常所说的Bridge设备其实就是网桥设备，也就相当于想在的二层交换机，用于连接同一网段内的所有机器，所以我们的目的就是将网络设备eth0配置成br0，此时br0就成为了所谓的交换机设备，我们物理机的eth0也是连接在上面的。

[iyunv@clovemzone ~]# brctl  show
bridge name      bridge id    STP enabled  interfaces
br0          8000.0025903afe42    no      eth0


我们创建两个虚拟机之后，所有的虚拟机网卡均连接br0，此时查看br0上面连接的设备
[iyunv@clovemzone ~]# brctl  show
bridge name      bridge id    STP enabled  interfaces
br0          8000.0025903afe42    no      eth0
                                            vnet0
                                            vnet1

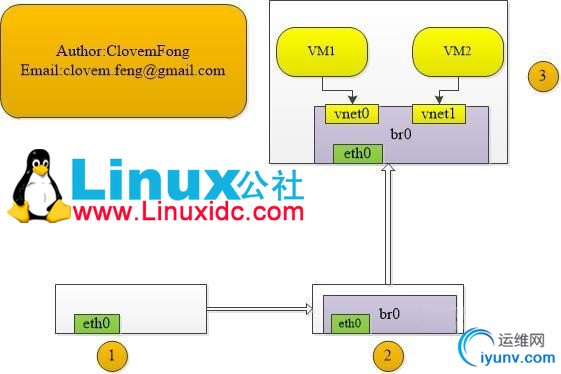

为了让大家了解的更加透彻，可以通过下图并结合实际操作进行简单分析

1. 查看物理机网卡设备信息 图1所示
[iyunv@master ~]# ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
      valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:a7:b7:56 brd ff:ff:ff:ff:ff:ff
    inet 192.168.3.176/24 brd 192.168.3.255 scope global eth0
    inet6 fe80::5054:ff:fea7:b756/64 scope link
      valid_lft forever preferred_lft forever

2.配置桥接设备br0

[iyunv@master ~]# rpm -q bridge-utils    //查看桥接软件是否安装
bridge-utils-1.2-9.el6.x86_64
[iyunv@master ~]# brctl  show
bridge name    bridge id    STP enabled    interfaces
[iyunv@master ~]#

此时无任何桥接设备,我们可以手动添加也可以在 文件中进行添加生效。
(1) 手动添加
[iyunv@master ~]# brctl  addbr br0
[iyunv@master ~]# brctl  show
bridge name    bridge id    STP enabled    interfaces
br0            8000.000000000000        no
[iyunv@master ~]# brctl  addif br0 eth0
[iyunv@master ~]# brctl  show
bridge name  bridge id        STP enabled  interfaces
br0        8000.000000000000        no        eth0

删除eth0上面的ip地址,将br0上面添加上固定ip地址
[iyunv@master ~]# ip addr del dev eth0 192.168.3.176/24        //删除eth0上的IP地址
[iyunv@master ~]# ifconfig  br0 192.168.3.176/24 up              //配置br0的IP地址并启动设备
[iyunv@master ~]# route add default gw 192.168.3.1              //重新加入默认网关



查看配置是否生效
[iyunv@master ~]# route      //查看默认网关
Kernel IP routing table
Destination    Gateway        Genmask        Flags Metric Ref    Use Iface
192.168.3.0    *              255.255.255.0  U    0      0        0 br0
default        192.168.3.1    0.0.0.0        UG    0      0        0 br0
[iyunv@master ~]# ip addr show    //查看eth0跟br0的IP信息
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
      valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:a7:b7:56 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::5054:ff:fea7:b756/64 scope link
      valid_lft forever preferred_lft forever
3: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
    link/ether 52:54:00:a7:b7:56 brd ff:ff:ff:ff:ff:ff
    inet 192.168.3.176/24 brd 192.168.3.255 scope global br0
    inet6 fe80::5054:ff:fea7:b756/64 scope link
      valid_lft forever preferred_lft forever
[iyunv@master ~]# ping 192.168.3.1 -w2        //测试同一网段连接是否成功，判断网卡IP是否绑定正确
PING 192.168.3.1 (192.168.3.1) 56(84) bytes of data.
64 bytes from 192.168.3.1: icmp_seq=1 ttl=255 time=3.45 ms
64 bytes from 192.168.3.1: icmp_seq=2 ttl=255 time=4.20 ms
--- 192.168.3.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 2000ms
rtt min/avg/max/mdev = 3.457/3.832/4.208/0.380 ms
[iyunv@master ~]# ping 192.168.1.1 -w2  //测试不同网段连接是否成功，判断网关是否添加成功
PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=2.38 ms
64 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=7.64 ms
--- 192.168.1.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 2000ms
rtt min/avg/max/mdev = 2.381/5.011/7.642/2.631 ms

上面是通过命令进行的手动配置方法，但是大家都清楚，这些命令配置的结果在服务器重启之后就不能生效了，要想使得所有配置永久生效，我们还是需要通过配置文件进行配置，然后重启网卡设备，让系统帮我们配置，然后重启之后也是生效的。
通过上面的手动配置方法，大家可以清楚得看到一个桥接设备的配置流程，这个在你写到配置文件里面，然后让系统帮你配置的时候是看不到的 ，那么下面我们将所有的配置还原，通过配置文件进行相关自动化配置吧。
