Cacti监控MySQL实现过程中碰到的问题解汇总

opli

前言：cacti监控mysql服务器的大概50张graphs都弄出来了，也出图了，其中遇到一些问题，印象比较深刻的记录如下：

（一）：添加io监控


点击Create Graphs for this Host 进去创建IO的图，结果报错

This data query returned 0 rows, perhaps there was a problem executing this data query. You can run this data query in debug mode to get more information.

进入*Turn On Graph Debug Mode模式，报错如下：

RRDTool Command:

/usr/bin/rrdtool graph - \

--imgformat=PNG \

--start=-86400 \

--end=-300 \

--title='db-m2-slave-1 - Traffic' \

--rigid \

--base=1000 \

--height=120 \

--width=500 \

--alt-autoscale-max \

--lower-limit='0' \

--vertical-label='bits per second' \

--slope-mode \

--font TITLE:10: \

--font AXIS:7: \

--font LEGEND:8: \

--font UNIT:7: \

CDEF:cdefa='a,8,*' \

AREA:cdefa#00CF00FF:'Inbound'  \

GPRINT:cdefa:LAST:' Current\:%8.2lf %s'  \

GPRINT:cdefa:AVERAGE:'Average\:%8.2lf %s'  \

GPRINT:cdefa:MAX:'Maximum\:%8.2lf %s\n'  \

LINE1:cdefa#002A97FF:'Outbound'  \

GPRINT:cdefa:LAST:'Current\:%8.2lf %s'  \

GPRINT:cdefa:AVERAGE:'Average\:%8.2lf %s'  \

GPRINT:cdefa:MAX:'Maximum\:%8.2lf %s\n'

RRDTool Says:

ERROR: invalid rpn expression in: a,8,*，如下图所示

编辑linux主机下的/etc/snmp/snmpd.conf文件
找到：com2sec notConfigUser  default       public
修改成：com2sec notConfigUser  all       public
找到：access  notConfigGroup ""      any       noauth    exact  systemview none none
修改成：access  notConfigGroup ""      any       noauth    exact  all none none
找到：#view all    included  .1     80把该行的#去掉,
找到：#view mib2   included  .iso.org.dod.internet.mgmt.mib-2 fc 把改行的#去掉,
重起snmpd：/etc/init.d/snmpd restart

（二）：MySQL添加主机出不来图
[iyunv@squid-2 test]# service httpd restart
停止 httpd：                                               [确定]
正在启动 httpd：httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [确定]
1）  进入配置文件目录
cd  /etc/httpd/conf/
2）编辑httpd.conf文件，搜索"#ServerName"，添加ServerName localhost:80
[iyunv@server conf]# ls
extra  httpd.conf  magic  mime.types  original
[iyunv@server conf]# vi httpd.conf
#ServerName www.example.com:80
ServerName localhost:80
3）再重新启动apache 即可。

（三）：启动报错
[iyunv@squid-2 error]# tail -f /var/log/httpd/error_log
[Sat May 31 22:49:02 2014] [notice] caught SIGTERM, shutting down
[Sat May 31 22:49:02 2014] [notice] SELinux policy enabled; httpd running as context unconfined_u:system_r:httpd_t:s0
[Sat May 31 22:49:02 2014] [notice] suEXEC mechanism enabled (wrapper: /usr/sbin/suexec)
[Sat May 31 22:49:02 2014] [notice] Digest: generating secret for digest authentication ...
[Sat May 31 22:49:02 2014] [notice] Digest: done
[Sat May 31 22:49:02 2014] [notice] Apache/2.2.15 (Unix) DAV/2 PHP/5.3.3 configured -- resuming normal operations
解决方法：直接关闭SELinux以及防火墙



（四）：MySQL监控项出图报错
[Sat May 31 23:20:10 2014] [error] [client 192.168.171.71] PHP Fatal error:  Allowed memory size of 134217728 bytes exhausted (tried to allocate 523800 bytes) in /var/www/html/cacti/lib/adodb/adodb.inc.php on line 833
需要导入cacti.sql文件
mysql -u root -p cacti < /var/www/html/cacti/cacti.sql

（五）：SNMP – Interface Statistics报错
创建SNMP – Interface Statistics报错，如下：
Created graph: db-m2-slave-2 - Traffic - |query_ifName|
ERROR: no Data Source associated. Check Template
[iyunv@squid-2 html]# snmpwalk -c public -v 2c 10.254.3.73 ifHCInOctets
IF-MIB::ifHCInOctets = No more variables left in this MIB View (It is past the end of the MIB tree)
[iyunv@squid-2 html]#
[iyunv@squid-2 html]# snmpwalk -c public -v 2c 10.254.3.73 if
IF-MIB::ifTable = No Such Object available on this agent at this OID
于是再次修改snmpd.conf,并重启snmpd
access   notConfigGroup ""       any       noauth     exact   systemview none none-->
access   notConfigGroup ""       any       noauth     exact   all     none none
[iyunv@db-m2-slave-2 ~]# service snmpd restart
停止 snmpd：                                               [确定]
正在启动 snmpd：                                           [确定]
[iyunv@db-m2-slave-2 ~]#
[iyunv@squid-2 html]# snmpwalk -c public -v 2c 10.254.3.73 if
IF-MIB::ifTable = No more variables left in this MIB View (It is past the end of the MIB tree)
【】解决
在snmpd.conf配置文件里面，查找以下字段：
##           incl/excl subtree                          mask
#view all    included  .1                               80
将该行前面的"#"去掉.
之后重启snmpd服务解决。

报错（六）：
移除出错的图

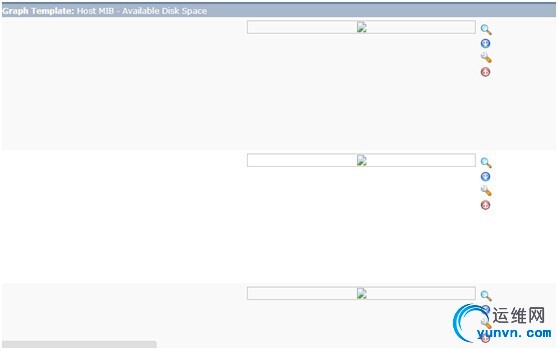

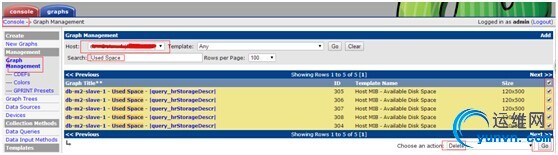

进去Consoleà Graph Management àHost(选择出错的主机地址)—>Search(搜索报错的关键字Used Space)，就会找到报错不出错的Graph Title栏目，勾选右侧的全选框，点击Go按钮删除掉这些无效的图即可，如下图所示：

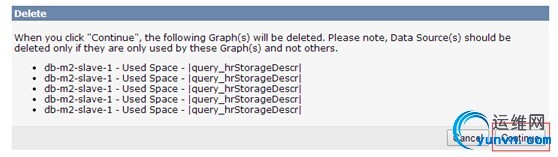

然后在新出来的提示界面，点击Continue按钮，删除。


（七）：Memory Free值为nan

分析：memery free 无数据，原因： rrdtool  的内存上限为10G。
[iyunv@squid-2 local]# find / -name *mem*.rrd
/var/www/html/cacti/rra/db-m2-slave-1_mem_buffers_189.rrd
/var/www/html/cacti/rra/db-master-2_mem_free_156.rrd
/var/www/html/cacti/rra/db-m2-slave-1_lock_system_memory_20.rrd
/var/www/html/cacti/rra/db-m2-slave-2_total_mem_alloc_74.rrd
/var/www/html/cacti/rra/db-m2-slave-1_total_mem_alloc_23.rrd
/var/www/html/cacti/rra/db-m2-slave-2_lock_system_memory_71.rrd
/var/www/html/cacti/rra/localhost_mem_swap_4.rrd
/var/www/html/cacti/rra/db-master-2_total_mem_alloc_117.rrd
/var/www/html/cacti/rra/db-master-2_mem_cache_155.rrd
/var/www/html/cacti/rra/db-master-2_mem_buffers_154.rrd
/var/www/html/cacti/rra/db-m2-slave-1_mem_free_191.rrd
/var/www/html/cacti/rra/localhost_mem_buffers_3.rrd
/var/www/html/cacti/rra/db-m2-slave-2_mem_free_164.rrd
/var/www/html/cacti/rra/db-m2-slave-2_mem_buffers_162.rrd
/var/www/html/cacti/rra/db-m2-slave-1_mem_buffers_54.rrd
/var/www/html/cacti/rra/db-m2-slave-1_mem_swap_55.rrd
/var/www/html/cacti/rra/db-master-2_lock_system_memory_114.rrd
/var/www/html/cacti/rra/db-m2-slave-2_mem_cache_163.rrd
/var/www/html/cacti/rra/db-m2-slave-1_mem_cache_190.rrd
/var/www/html/cacti/rra/db-master-2_mem_free_146.rrd
[iyunv@squid-2 local]#
[iyunv@squid-2 local]# rrdtool info /var/www/html/cacti/rra/db-m2-slave-1_mem_free_191.rrd |grep mem_free
filename = "/var/www/html/cacti/rra/db-m2-slave-1_mem_free_191.rrd"
ds[mem_free].type = "GAUGE"
ds[mem_free].minimal_heartbeat = 120
ds[mem_free].min = 0.0000000000e+00
ds[mem_free].max = 1.0000000000e+07
ds[mem_free].last_ds = "34166500"
ds[mem_free].value = NaN
ds[mem_free].unknown_sec = 2
[iyunv@squid-2 local]#
注：ds[mem_free].max = 1.0000000000e+07  数据的最大值设置为10G
查看rrdtool如何进行修改，执行—help查看：
[iyunv@squid-2 local]# rrdtool --help
RRDtool 1.3.8  Copyright 1997-2009 by Tobias Oetiker <tobi@oetiker.ch>
               Compiled Aug 21 2010 10:57:18
Usage: rrdtool [options] command command_options
Valid commands: create, update, updatev, graph, graphv,  dump, restore,
                   last, lastupdate, first, info, fetch, tune,
                   resize, xport
RRDtool is distributed under the Terms of the GNU General
Public License Version 2. (www.gnu.org/copyleft/gpl.html)
For more information read the RRD manpages
[iyunv@squid-2 local]#
采用tune命令参数进行修改：
[iyunv@squid-2 rra]# rrdtool tune *_mem_free_*.rrd mem_free:100000000
DS[mem_free] typ: GAUGE     hbt: 120   min: 0.0000      max: 10000000.0000
[iyunv@squid-2 rra]#
有提示信息，表名tune失败，原来少了个-a参数，重新修改如下：
[iyunv@squid-2 rra]# rrdtool tune *_mem_cache_*.rrd -a mem_cache:3000000000
[iyunv@squid-2 rra]# rrdtool tune *_mem_free_*.rrd -a mem_free:3000000000
[iyunv@squid-2 rra]# rrdtool tune *_mem_buffers_*.rrd -a mem_buffers:3000000000
[iyunv@squid-2 rra]#
这里发现rrdtool执行之后，只有一个host主机的的nan变成数字，其他主机的都没有变， 之所以如此是因为rrdtool tune * -a …命令只有一个.rrd文件起作用，其余的需要自己手动再一次次执行rrdtool tune命令。
为了简化操作，特意写了一个ssh脚本如下：

• vim /root/rrdtool_increate_mem.sh
• cd /var/www/html/cacti/rra
• ls *_mem_free_*.rrd -1 >a_mem_free.txt
• for i in `cat a_mem_free.txt`
• do
•     rrdtool tune $i -a mem_free:300000000;
• done;
•
• ls *_mem_cache_*.rrd -1 >a_mem_cache.txt
• for i in `cat a_mem_cache.txt`
• do
•     rrdtool tune $i -a mem_cache:300000000;
• done;
•
• ls *_mem_buffers_*.rrd -1 >a_mem_buffers.txt
• for i in `cat a_mem_buffers.txt`
• do
•     rrdtool tune $i -a mem_buffers:300000000;
• done;


直接sh /root/rrdtool_increate_mem.sh即可。

【补充】
调试cacti的graph，步骤如下：

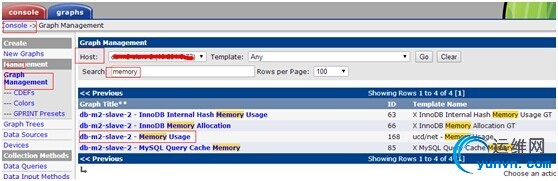

(1)     Console ，再进入Graph Manager ,再进入，选择对于的Host，搜索Memory，选中你要的图，点击链接，比如我这里是Memory Usage，如下图所示：

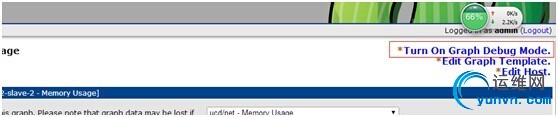

(2)     再 点击Memory Usage链接进去，点击右上角的Debug模式：

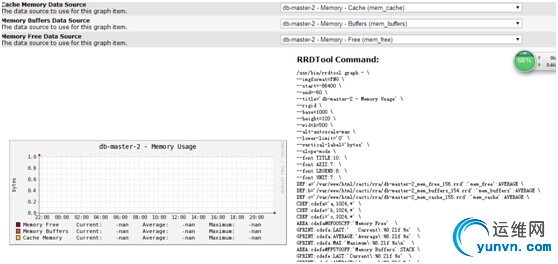

(3)     就会看到如下的debug界面，可以慢慢来观察RRDTool Command命令，为何是-nan值。



（八）：双网卡 Traffic 网卡流量问题

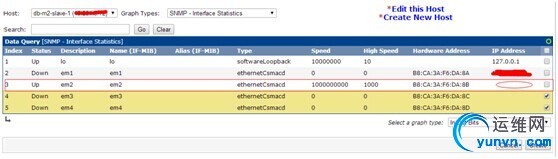

如下图，em1和em2全部指向一个ip地址，只是em1不生效，em2生效了，但是ip地址在em1上，没有显示在em2一栏。

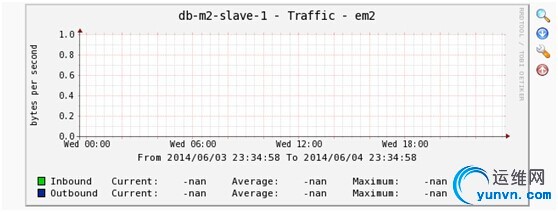

所以，在graph图上，就没有数据，全为-nan-值，如下所示：

在cacti服务器上面执行check：
[iyunv@squid-2 rra]# snmpwalk -v 2c -c public 10.254.3.72 IF-MIB::ifDescr
IF-MIB::ifDescr.1 = STRING: lo
IF-MIB::ifDescr.2 = STRING: em1
IF-MIB::ifDescr.3 = STRING: em2
IF-MIB::ifDescr.4 = STRING: em3
IF-MIB::ifDescr.5 = STRING: em4
[iyunv@squid-2 rra]#

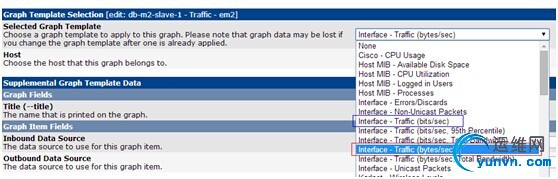

确实有4个网卡信息记录，这些都没事，正常，经过仔细排查发现主要原因在下拉选框里面要选择Interface – Traffic (bits/sec)，不要选择Interface – Traffic (bytes/sec),如下图所示：


当选择了Interface – Traffic (bits/sec)之后graph就会出数据，有效果图了。



（九）：InnoDB Active/Locked Transactions

RRDTool Says:

ERROR: opening '/var/www/html/cacti/rra/db-m1-slave-1_locked_transactions_215.rrd': No such file or directory

原因是mysql服务器上的让cacti访问的mysql数据库账号没有创建，创建mysql账号好，问题解决。

（十）：Tomcat - Connection Rate

RRDTool Says:

ERROR: invalid y-grid format

依次进入Console -->Graph templates->Tomcat - Connection Rate->Unit Grid Value (--unit/--y-grid)
默认的值为1  改成为0即可。
