cacti系列之图形合并插件aggregate

232131

资源的需求是随着业务的发展逐步增加的，而在网络规范之初，为了节省资金，我们只会在IDC申请少量的机柜；随着业务扩张，需求增加，老区域可能没有空闲的机柜资源了，只能在机房临近的区域申请机柜，这样就会存在多个外网上行端口。为了方便流量的直观监控，我们就需要把多个外网上行口流量进行合并。今天我们就来看看怎样实现流量合并。

一.下载并安裝aggregate插件：

1 2 3 4 5

# 下载aggregate插件并解压至cacit安装目录下的plugins目录。 [root@jpushoa_6.213 ~] wget http://docs.cacti.net/_media/plugin:aggregate-v0.75.tgz [root@jpushoa_6.213 ~] mv plugin\:aggregate-v0.75.tgz aggregate-v0.75.tgz [root@jpushoa_6.213 ~] tar zxvf aggregate-v0.75.tgzaggregate/ [root@jpushoa_6.213 ~] mv aggregate /usr/local/cacti/plugins

登陆cacti管理页面，进入Plugin Management下，安装并激活插件：


二.流量合并示例：
1.进入Graph Management，选择要合并的图形（选中项背景会变黄），然后Create Aggregate Graph。点击Go：

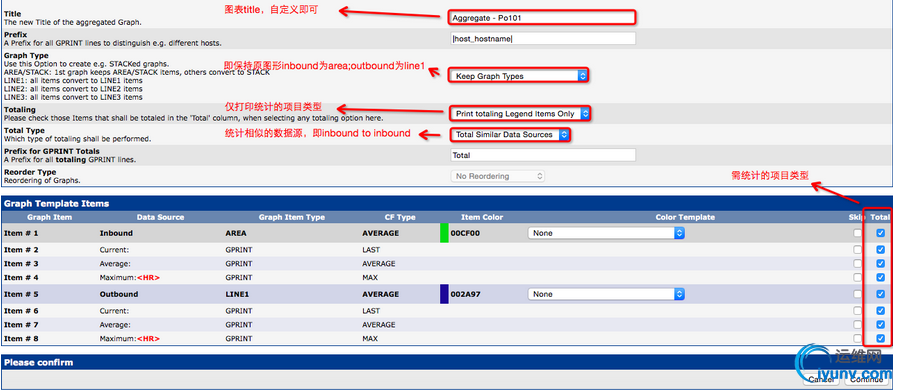

2.title可先保持默认，待图形合并成功后再进入图形管理修改（如果此时修改title，可能会无法合并成功）；其它可按下图选择。

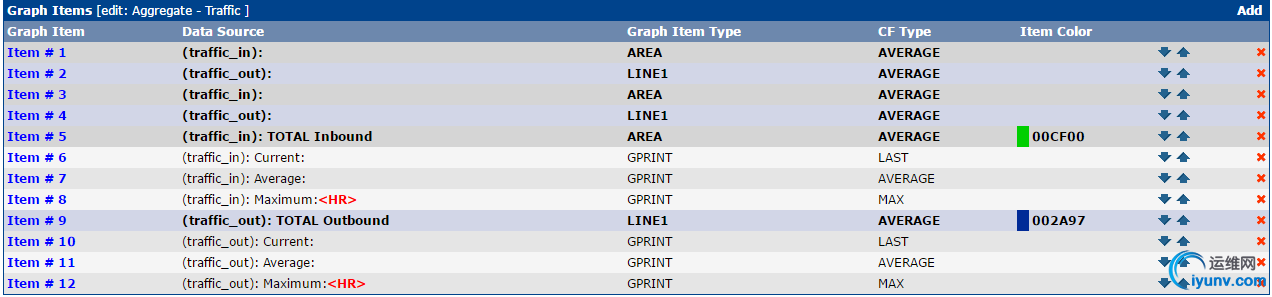

3.进入各合并源端口Item，把Item Color改为None，保留合并后汇总图颜色即可。

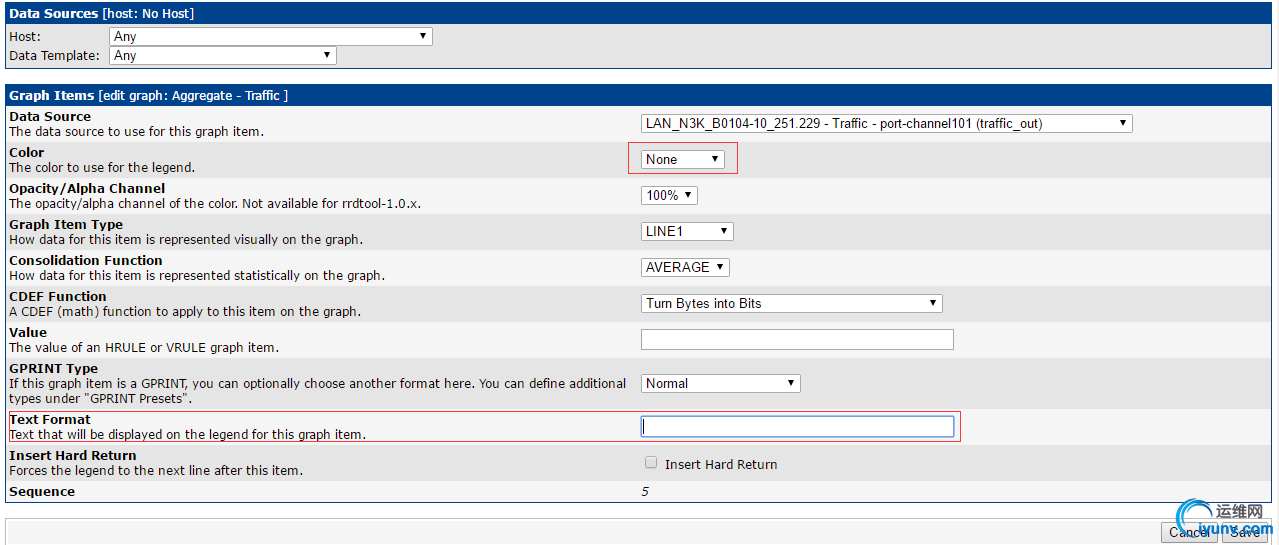

如果是老版本cacti，还需删除各取值Item，及 清空Text Format



4.修改title


5.加入对应的管理tree
选择Graph Management，勾选新建的aggregate。点击Choose an action，选择匹配的Place on a Tree。


6.进入office tree，查看最终图形展现效果
