Cisco策略路由配置

56twe

1．概述策略路由（Policy Based Routing）是一种比基于目标网络进行路由更加灵活的数据包路由转发机制。路由器将通过路由图决定如何对需要路由的数据包进行处理，路由图决定了一个数据包的下一跳转发路由器。【摘自网络】
在本案例中，我需要通过Cisco三层交换机使用策略路由实现特定数据包分流，将分别使用基于源地址和基于目标地址的策略路由。

2. 网络拓扑

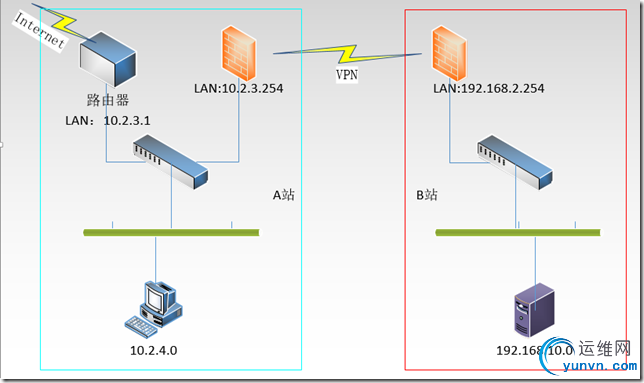

拓扑说明
A站：
? 使用多个Internet出口
? 客户端均通过DHCP获取IP地址
? 客户端默认网关为10.2.4.1，需要自动将发往192.168.10.0/24的数据包引导向VPN设备，其他所有流量指向路由器
3. 配置注：Cisco仅企业版（E）三层交换机才支持策略路由功能，标准版（S）不支持
策略路由配置分三部分：
? 访问控制策略，为策略路由设定感兴趣流量
? 路由图，使用route-map设置感兴趣流量的默认一下跳地址，这将优先于交换机的默认路由ip route
? 接口引用，将路由策略引用到对应接口，最终才能生效

!接口引用 interface Vlan4 ip address 10.2.4.1 255.255.255.0 ip helper-address 10.2.3.5 ip policy route-map VPN !访问控制策略 access-list 101 permit ip 10.2.4.0 0.0.0.255 192.168.10.0 0.0.0.255 access-list 102 permit ip 10.2.4.0 0.0.0.255 any !路由图 route-map VPN permit 10 match ip address 101 set ip default next-hop 10.2.3.254 ! route-map VPN permit 20 match ip address 102 set ip default next-hop 10.2.3.1

为什么此处到10.2.3.1的路由没有默认路由，而仍然使用策略路由呢？
因为网络比较复杂，默认路由作用在其他线路了，当此三层交换机上使用多个默认路由时有问题
此处使用route-map的permit数值定义策略优先级

4. 验证在客户端上trace路由

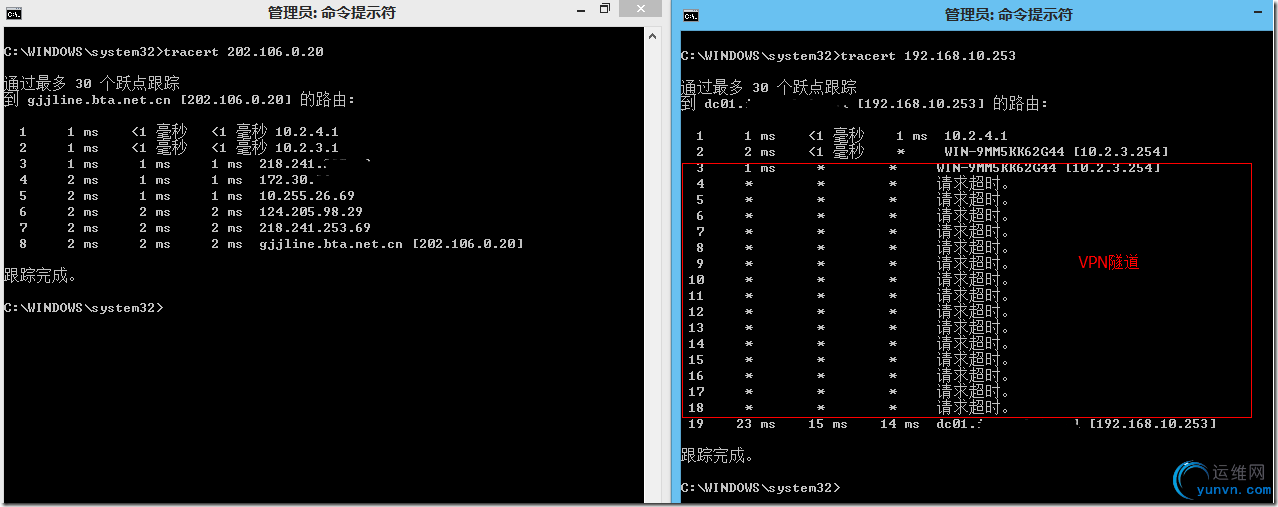

从上图中可以看出，左侧普通数据包是路由到了10.2.3.1（即路由器），右侧发往192.168.10.0网段的数据包被路由到了10.2.3.254（即VPN设备）
如此，策略路由配置成功
