浅谈Oracle的高水位线--HWM

uynosegryn

   高水位是记录段里能容纳数据的上限，高水位存在段里
　　   全表扫先读段头块，而后在段头块里面找到HWM
　　    下面用实验由内而外来理解Oracle的HWM
　　

--t表有一条数据
hr@ORCL> select * from t;
ID NAME
---------- ----------
1 AAAAA
--找t段的段头块
hr@ORCL> select header_file,header_block from dba_segments where segment_name='T' and owner='HR';
HEADER_FILE HEADER_BLOCK
----------- ------------
4          387
--另开一个session，dump段头块
sys@ORCL> alter session set tracefile_identifier='sys_dump_t_01';
Session altered.
sys@ORCL> alter system dump datafile 4 block 387;
System altered.

   dump的部分trc内容摘入
　　
　　

  Extent Control Header
-----------------------------------------------------------------
Extent Header:: spare1: 0      spare2: 0      #extents: 1      #blocks: 8
last map  0x00000000  #maps: 0      offset: 2716
Highwater::  0x01000189  ext#: 0      blk#: 8      ext size: 8   --Highwater就是高水位，0x01000189这个是HWM的地址
#blocks in seg. hdr's freelists: 0
#blocks below: 5
mapblk  0x00000000  offset: 0
Unlocked
--------------------------------------------------------
Low HighWater Mark :
Highwater::  0x01000189  ext#: 0      blk#: 8      ext size: 8
#blocks in seg. hdr's freelists: 0
#blocks below: 5
mapblk  0x00000000  offset: 0
Level 1 BMB for High HWM block: 0x01000181
Level 1 BMB for Low HWM block: 0x01000181
--------------------------------------------------------
Segment Type: 1 nl2: 1      blksz: 8192   fbsz: 0
L2 Array start offset:  0x00001434
First Level 3 BMB:  0x00000000
L2 Hint for inserts:  0x01000182
Last Level 1 BMB:  0x01000181
Last Level II BMB:  0x01000182
Last Level III BMB:  0x00000000
Map Header:: next  0x00000000  #extents: 1    obj#: 52713  flag: 0x10000000
Inc # 0
Extent Map
-----------------------------------------------------------------
0x01000181  length: 8
Auxillary Map
--------------------------------------------------------
Extent 0     :  L1 dba:  0x01000181 Data dba:  0x01000184
--------------------------------------------------------
Second Level Bitmap block DBAs
--------------------------------------------------------
DBA 1:   0x01000182
End dump data blocks tsn: 4 file#: 4 minblk 387 maxblk 387


　　
　　

--对t表做一次全表扫
hr@ORCL> set autot traceonly
hr@ORCL> select * from t;

Execution Plan
----------------------------------------------------------
Plan hash value: 1601196873
--------------------------------------------------------------------------
| Id  | Operation         | Name | Rows  | Bytes | Cost (%CPU)| Time     |
--------------------------------------------------------------------------
|   0 | SELECT STATEMENT  |      |     1 |    20 |     3   (0)| 00:00:01 |
|   1 |  TABLE ACCESS FULL| T    |     1 |    20 |     3   (0)| 00:00:01 |
--------------------------------------------------------------------------
Note
-----
- dynamic sampling used for this statement

Statistics
----------------------------------------------------------
0  recursive calls
0  db block gets
7  consistent gets   --全表扫读了6个块
0  physical reads
0  redo size
469  bytes sent via SQL*Net to client
385  bytes received via SQL*Net from client
2  SQL*Net roundtrips to/from client
0  sorts (memory)
0  sorts (disk)
1  rows processed

   这6个块是如何算出来的呢？
　　
　　

hr@ORCL> select file_id,block_id,blocks from dba_extents where segment_name='T';
FILE_ID   BLOCK_ID     BLOCKS
---------- ---------- ----------
4        385          8

   这t段一共用了8个块，分别是385 386 387 388 389 390 391 392 393
   Highwater:: 0x01000189 即：4号文件的393号块
   这个可由下面dbms_utility包算出
　　
　　

sys@ORCL> select to_number('01000189','xxxxxxxx') from dual;
TO_NUMBER('01000189','XXXXXXXX')
--------------------------------
16777609
sys@ORCL> select dbms_utility.data_block_address_file(16777609) from dual;
DBMS_UTILITY.DATA_BLOCK_ADDRESS_FILE(16777609)
----------------------------------------------
4
sys@ORCL> select dbms_utility.data_block_address_block(16777609) from dual;
DBMS_UTILITY.DATA_BLOCK_ADDRESS_BLOCK(16777609)
-----------------------------------------------
393

   读了一次段头块：4号文件387号块
   读了高水位之下的388 389 390 391 392 等5个块
   这样一共就读了6个块
   注：
    385是FIRST LEVEL BITMAP BLOCK
    386是SECOND LEVEL BITMAP BLOCK

   接着分析我们所dump的内容：

       Low HighWater Mark :
Highwater::  0x01000189  ext#: 0      blk#: 8      ext size: 8


   接下来谈谈highwater mark 和 low highwater mark

   low high water mark与high water mark 之间可能存在formated block也可以可能存在unformatted block
　　

　　   先来理清dba_tables里面的字段blocks的含义

   dba_tables.blocks记录的是分析得到的 formatted block 的总数
   而 low hwm 和 high hwm之间可能同时存在 formatted block 和 unfomatted block
   所以准确地说 blocks 不能代表 low hwm 或high hwm
   如果 low hwm 和 high hwm之间正好没有formatted block时，dba_tables.blocks和low hwm下的blocks一致

   那么什么是Oracle中未格式化的块呢？

   未格式化，意思就是这个块，已经是属于这个段了，但是还保留着原来的样子没动
   格式化就是把块中的数据清除掉，并把块头改为这个对象的
   MSSM表空间中的段，只有一个高水位，高水位下的块都是格式化了的

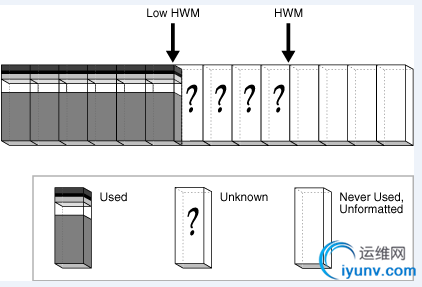

   但是ASSM表空间中的段，有两个高水位：低高水位和高高水位
   即上文trc里的:Highwater:: 0x01000189和Low HighWater Mark Highwater:: 0x01000189
   低高水位下的块全部是格式化了的
   但是低高水位和高高水位之间的块，则可能是格式化了的，也可能是没有

   现在的t的高高水位是file 4，block 393；其低高水位是file 4，block 393

   我们现在再来看一下t现在data_object_id是多少：

　　

hr@ORCL> select object_id,data_object_id from dba_objects where object_name='T';
OBJECT_ID DATA_OBJECT_ID
---------- --------------
52713          52714

   这里很明显t的data_object_id大于object_id
   也就是说，在t上曾经发生过move或truncate操作
   注意，对于truncate操作而言，truncate后其data_object_id不一定就是在原先的data_object_id上加1
　　
　　

sys@ORCL> select to_char('52714','XXXXXXXX') from dual;
TO_CHAR('
---------
CDEA

   换句话说，t中现在在其低高水位和其高高水位之间的block，只要这个block上记录的data_object_id不等于CDEA
   我们可以通过dump里面的Block header dump部分中的seg/obj来判断其data_object_id是否与段编号相等
   那么这个block 就是一个未格式化的块
   也就是说，可以通过data_object_id来确定块是在HWM和LHWM的位置

那么Oracle为什么要增加低高水位设置？出于什么目的？全表扫描时，是到低高水位，还是到高高水位？

   Oracle设计有一个原则，就是把一个大操作分散到很多小操作中，以保证某个大操作不会花费太长时间
   无论是延迟提交，还是什么，都体现了这种思想,这和Linux的理念有异曲同工之妙哦
   而低高水位线与高高水位线结合，正是这种思想的体现
   可以不用一次性格式化所有新分配的块，留一部分给下次操作来完成

全表扫描时，通常都是读至低高水位线，然后根据位图去读低高与高高之间格式化过的块，避开未格式化的块

如何查看HWM？如何知道HWM下有多少空闲的空间？

   最实用的方法就是dump segment_header，速度快，而且对应用没有影响
   而且，trc里面的"#blocks in seg. hdr's freelists:"可以告诉我们HWM下有多少空闲块
   这里需要注意，如果dba_segments.freelist_groups > 1，那么freelist不再segment header中
   比如，freelist_group = 3 ,则你便要分别dump header后面的3个块，来看每个group的freelist的个数

那么如何降低HWM呢？

   ① expdp/impdp
   ② 10G及以后的版本可以采用shrink，需要注意的是，表所在表空间须为自动段空间管理
     alter table tab_name enable row movement;
     alter table tab_name shrink space;
   ③ 使用move，不过在Move期间，会影响到DML语句，如UPDATE，也需要考虑空间问题
     总之move会锁表 而且是TM 另外还会影响index，所以，之后记得rebuild index
     alter table move tab_name; 在当前表空间中move
     alter table move tab_name tablespace tbs_name; 将其move到其他表空间
   ④ CTAS 然后rename，rebuild index
   ⑤ 在线重定义
　　
　　    等等.......
