[经验分享] 思科网络实验之通过telnet访问路由器

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2016-11-29 08:40:52 | 显示全部楼层 |阅读模式
首先,想要通过telnet访问路由器,需要先通过console口对路由器进行基本配置,比如说ip地址、密码等等

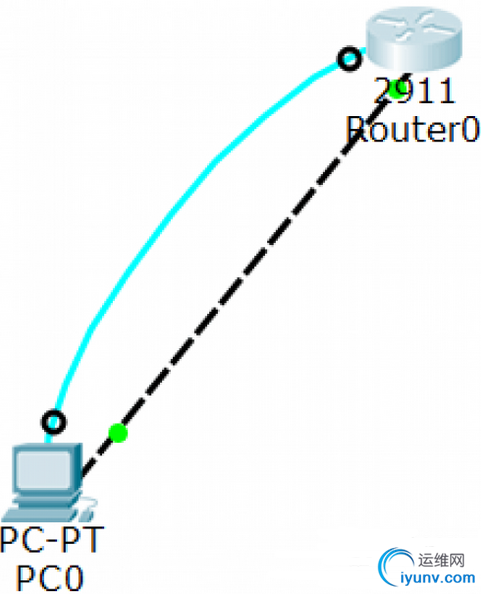

如下图,是我搭建的一个实验拓扑(需要注意的是:pc和路由器间要用交叉线连接,然后进入接口模式把端口激活,图中显示为绿色的点为正常激活端口)



小插片(先知道需要这些操作):
PC端需要的配置: ip地址及子网掩码、网关
路由器需要配置: (1)配置路由器以太网接口IP地址
           (2)配置路由器密码(配置进入到路由器特权模式的密码,配置 vty 的密码,即               telnet 密码)
注意:PC和路由器的ip必须配置在同一个网段

实验步骤:
(1)步骤1:配置路由器以太网接口 IP 地址
(2)步骤2:配置路由器密码
(3)步骤3:通过 telnet 访问路由器

相关步骤的命令:

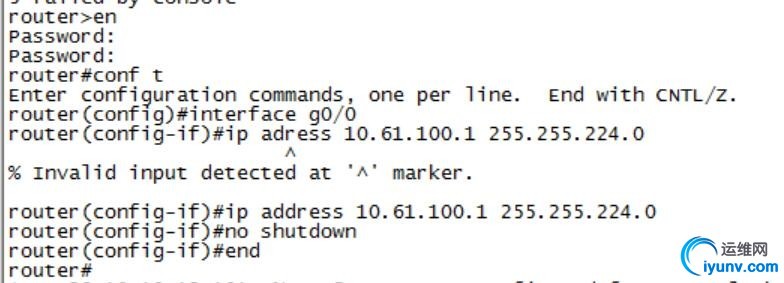

配置路由器以太网接口 IP 地址(进入特权模式->全局模式->接口模式->配置ip->激活接口,默认时路由器的所有接口都是关闭的),效果如下图,
配置路由器密码(进入路由器的 VTY 虚拟终端->配置 vty 的密码->配置进入到路由器特权模式的密码),效果如下图,

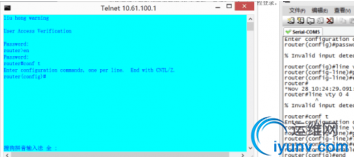

通过 telnet 访问路由器(ping 10.61.100.1(配置的路由器ip),成功后->telnet 10.61.100.1),效果如下图,
