（转）【Hadoop代码笔记】通过JobClient对Jobtracker的调用详细了解Hadoop RPC

封云亭

　　Hadoop的各个服务间，客户端和服务间的交互采用RPC方式。关于这种机制介绍的资源很多，也不难理解，这里不做背景介绍。只是尝试从Jobclient向JobTracker提交作业这个最简单的客户端服务器交互的代码中，去跟踪和了解下RPC是怎么被使用的。不同于准备发表博客时搜索的几篇博文，试图通过一种具体的场景来介绍，属于比较初级。其他DataNode和Namenode之间，Tasktracker和JobTracker之间的交互基本也都一样。为了引用的代码篇幅尽可能少，忽略了代码中写日志（包括Metrics）、某些判断等辅助代码。

1 RPC客户端请求（从JobClient 的jobSubmitClient 入手）
　　Jobclient包含一个JobSubmissionProtocol  jobSubmitClient类型的句柄，从作业提交一节的介绍中看到Jobclient的计划所有重要操作都是通过jobSubmitClient来完成的。包括

　　所有这些方法都在JobSubmissionProtocol接口中定义。在0.20.1的时候已经到Version 20了，在2.2.0好像到了Version 40了,说明功能一直在增强。
　　客户端的某个方法调用如何会调用到服务端的方法呢？在客户端机器上调用JobClient的getAllJobs(),怎么调用到了服务端JobTracker的getAllJobs()。这也是我尝试讲明白的核心内容。为了体现代码的一步一步分析总结在最后。可能循序渐进的作用没起到，还会笔记读起来笔记乱，感受有点不太好可能:-(。
　　首先看客户端JobClient中的jobSubmitClient初始化方法。在JobClient的init方法中判断不是local的方式则会调用createRPCProxy方法，进而调用RPC的getProxy方法。方法连接对应IP的服务器。比较客户端和服务端的RPC版本一致，返回一个JobSubmissionProtocol类型的句柄，抛出VersionMismatch异常。










private JobSubmissionProtocol createRPCProxy(InetSocketAddress addr,
Configuration conf) throws IOException {
return (JobSubmissionProtocol) RPC.getProxy(JobSubmissionProtocol.class,
JobSubmissionProtocol.versionID, addr, getUGI(conf), conf,
NetUtils.getSocketFactory(conf, JobSubmissionProtocol.class));
}
public static VersionedProtocol getProxy(Class<?> protocol,
long clientVersion, InetSocketAddress addr, UserGroupInformation ticket,
Configuration conf, SocketFactory factory) throws IOException {
VersionedProtocol proxy =
(VersionedProtocol) Proxy.newProxyInstance(
protocol.getClassLoader(), new Class[] { protocol },
new Invoker(addr, ticket, conf, factory));
long serverVersion = proxy.getProtocolVersion(protocol.getName(),
clientVersion);
if (serverVersion == clientVersion) {
return proxy;
} else {
throw new VersionMismatch(protocol.getName(), clientVersion,
serverVersion);
}
}





　　注意到调用了java的反射代理，在构建VersionedProtocol的时候Proxy.newProxyInstance方法初始化了一个Invoker类型的对象。
　　该对象是org.apache.hadoop.ipc.RPC.包下Server类的一个内部类。

static class Invoker implements InvocationHandler

　　这下明白了！基于java的reflect机制提供的一种Proxy使用方式。InvocationHandler这个Interface的作用就是把proxy 上的方法调用派发到实现了InvocationHandler的类上来。即Jobclient上中jobSubmitClient的任何调用都会派发到这个Invoker上来。
　　那么Invoker中做了什么事情呢？Invoker类实现了InvocationHandler接口定义的唯一的invoke方法。只是把传入的 调用信息，包括方面名，方法参数封装为一个invocation对象，调用用Client  client对象的call方法来执行操作。


public Object invoke(Object proxy, Method method, Object[] args)
throws Throwable {
ObjectWritable value = (ObjectWritable)
client.call(new Invocation(method, args), address,
method.getDeclaringClass(), ticket);
return value.get();}



　　了解Client的call方法，该方法的主要作用是把参数发送给指定服务端地址上的IPC server。并获取结果。构建一个Call对象，封装了请求参数（其实是Invocation封装了方法和参数的对象），创建一个连接到IPC服务器的connection，然后发送出去。（client发送请求还是有些业务的，包括Client下的几个内部类的工作，在此略去）




    public Writable call(Writable param, InetSocketAddress addr,
Class<?> protocol, UserGroupInformation ticket)
{
Call call = new Call(param);
Connection connection = getConnection(addr, protocol, ticket, call);
connection.sendParam(call); // send the parameter
return call.value;
}





　　客户端的主要过程总结如下：客户端Jobclient的创建一个JobSubmissionProtocol
　　jobSubmitClient，jobSubmitClient的所有请求都会通过Invoker封装成一个请求，通过Client的call方法发送到服务端。

2 RPC服务端处理(看Jobtracker的interTrackerServer响应请求)
　　接下来看法服务器是如何接收请求，Client的call将请求发送到什么样的服务器？服务器如何解释这些请求，如何响应请求的。
　　服务端JobTracker实现了JobSubmissionProtocol接口，因此提供了JobSubmissionProtocol定义的所有方法

public class JobTracker implements MRConstants, InterTrackerProtocol,
JobSubmissionProtocol, TaskTrackerManager, RefreshAuthorizationPolicyProtocol

　　在JobTracker内包含一个类型org.apache.hadoop.ipc.Server的的实例interTrackerServer ，该实例其实是响应客户端的的RPC调用的服务实例。

this.interTrackerServer = RPC.getServer(this, addr.getHostName(), addr.getPort(), handlerCount, false, conf);

　　查看RPC的getServer方法




public static Server getServer(final Object instance, final String bindAddress, final int port,
final int numHandlers,
final boolean verbose, Configuration conf)
throws IOException {
return new Server(instance, conf, bindAddress, port, numHandlers, verbose);
}





　　再往下看其实Server的构造函数，就是在某个Ip和端口上监听，响应客户端发起的请求。多么典型的客户端服务器模式呀。代码看上去多么想 Socket通信那一套呀。看到了bindAddress，看到了port，还看到socketSendBufferSize。没错！




protected Server(String bindAddress, int port,
Class<? extends Writable> paramClass, int handlerCount,
Configuration conf, String serverName)
throws IOException {
this.bindAddress = bindAddress;
this.conf = conf;
this.port = port;
this.paramClass = paramClass;
this.handlerCount = handlerCount;
this.socketSendBufferSize = 0;
this.maxQueueSize = handlerCount * MAX_QUEUE_SIZE_PER_HANDLER;
this.callQueue  = new LinkedBlockingQueue<Call>(maxQueueSize);
this.maxIdleTime = 2*conf.getInt("ipc.client.connection.maxidletime", 1000);
this.maxConnectionsToNuke = conf.getInt("ipc.client.kill.max", 10);
this.thresholdIdleConnections = conf.getInt("ipc.client.idlethreshold", 4000);
// Start the listener here and let it bind to the port
listener = new Listener();
this.port = listener.getAddress().getPort();
this.rpcMetrics = new RpcMetrics(serverName,
Integer.toString(this.port), this);
this.tcpNoDelay = conf.getBoolean("ipc.server.tcpnodelay", false);

// Create the responder here
responder = new Responder();
}





　　同时不小心注意到Server类的outline阵容还是很宏大的，除了一长串的方法外，还包括Call, Connection, Handler,Listener, responder 五个内部类，猜就是这些协作来完成Server的服务响应处理。

　　同时注意到Server中包含的如下几个重要的实例




private BlockingQueue<Call> callQueue; // queued calls
private List<Connection> connectionList =
Collections.synchronizedList(new LinkedList<Connection>());
private Listener listener = null;
private Responder responder = null;
private Handler[] handlers = null;





　　再看看Server的start（）方法




public synchronized void start() throws IOException {
responder.start();
listener.start();
handlers = new Handler[handlerCount];
for (int i = 0; i < handlerCount; i++) {
handlers = new Handler(i);
handlers.start();
}
}





　　其中，在Server的构造函数中看到了两个差不多能猜到其功能的东西：Listener & Responder。从命名上几乎就能猜到，他们分别是监听用户请求和响应用户请求的线程？应该是线程吧？居然猜对了！
　　先看下Listener。构造函数如下




public Listener() throws IOException {
address = new InetSocketAddress(bindAddress, port);
// Create a new server socket and set to non blocking mode
acceptChannel = ServerSocketChannel.open();
acceptChannel.configureBlocking(false);
// Bind the server socket to the local host and port
          bind(acceptChannel.socket(), address, backlogLength);
port = acceptChannel.socket().getLocalPort(); //Could be an ephemeral port
// create a selector;
selector= Selector.open();
// Register accepts on the server socket with the selector.
          acceptChannel.register(selector, SelectionKey.OP_ACCEPT);
}





　　重点看下线程的业务方法，即其run方法做了些啥。方法虽然很长，但是业务很典型，在服务端监听，收到数据就接收。




public void run() {
SERVER.set(Server.this);
while (running) {
SelectionKey key = null;
selector.select();
Iterator<SelectionKey> iter = selector.selectedKeys().iterator();
while (iter.hasNext()) {
key = iter.next();
iter.remove();
try {
if (key.isValid()) {
if (key.isAcceptable())
doAccept(key);
else if (key.isReadable())
doRead(key);
}
}





　　接着看下接受数据的
　　doAccept(SelectionKey key)和doRead(SelectionKey key)方法。
　　doAccept做的事情是把每一个数据连接的请求绑定到一个Connection对象上，并把Connection全部添加到connectionList集合中；doRead做的事情是对每个Connection执行readAndProcess操作。




void doAccept(SelectionKey key)
{
Connection c = null;
ServerSocketChannel server = (ServerSocketChannel) key.channel();
// accept up to 10 connections
for (int i=0; i<10; i++) {
SocketChannel channel = server.accept();
SelectionKey readKey = channel.register(selector, SelectionKey.OP_READ);
c = new Connection(readKey, channel, System.currentTimeMillis());
readKey.attach(c);
synchronized (connectionList) {
connectionList.add(numConnections, c);
numConnections++;
}
}
void doRead(SelectionKey key)
{
Connection c = (Connection)key.attachment();
c.setLastContact(System.currentTimeMillis());
count = c.readAndProcess();
}





　　需要关注下org.apache.hadoop.ipc.Server.Connection类。重点看listener doRead  中调用的readAndProcess方法





data = ByteBuffer.allocate(dataLength);
count = channelRead(channel, data);
if (headerRead) {
processData();
data = null;
return count;
} else {
processHeader();
headerRead = true;
data = null;
}
authorize(user, header);





　　其中的processHeader()作用是解析出通信的protocol类


header.readFields(in);
String protocolClassName = header.getProtocol();
protocol = getProtocolClass(header.getProtocol(), conf);



　　processData的主要代码如下：


int id = dis.readInt();
Writable param = ReflectionUtils.newInstance(paramClass, conf);                 param.readFields(dis);
Call call = new Call(id, param, this);
callQueue.put(call);



　　读取调用Id，从读取的数据中构建参数，并构造一个Call对象，放置到BlockingQueue<Call> 类型的集合中callQueue。
　　至此Listener的所有功能就是接收客户端发起的请求，构造Call对象并放置到队列中等待处理。
　　接下来是发送响应的Responder类。
　　重点是processResponse，是真正的写response的地方，即把执行结果写会对应的channel。




private boolean processResponse(LinkedList<Call> responseQueue,
boolean inHandler)
{
call = responseQueue.removeFirst();
SocketChannel channel = call.connection.channel;
int numBytes = channelWrite(channel, call.response);
}





　　Handler是处理请求的线程。
　　是对队列中的每个call进行处理的类。前面看Server包含的实例的时候看到了，Server包含一个Handler数组，在Server的 start方法中启动了Listener，Responder线程，同时初始化了handlerCount个Handler线程并且启动
　　主要还是看run方法。主要是从请求队列callQueue中逐个取出call了，并进行处理。
　　处理过程即，对每个call，执行Server的call[ 方法，（实际的call方法是从 org.apache.hadoop.ipc.RPC.Server，继承了org.apache.hadoop.ipc.Server，不是一个 Server哦！这个在后面RPC类中会讲到）并调用Responder方法doRespond，把结果返回。




while (running)
{
final Call call = callQueue.take(); // pop the queue; maybe blocked here
        CurCall.set(call);
value =  Subject.doAs(call.connection.user,
new PrivilegedExceptionAction<Writable>() {
@Override
public Writable run() throws Exception {
// make the call
return call(call.connection.protocol,
call.param, call.timestamp);
}
}
);
CurCall.set(null);
setupResponse(buf, call,
(error == null) ? Status.SUCCESS : Status.ERROR,
value, errorClass, error);
responder.doRespond(call);
}





　　调用的setupResponse方法




private void setupResponse(ByteArrayOutputStream response,
Call call, Status status,
Writable rv, String errorClass, String error)
DataOutputStream out = new DataOutputStream(response);
out.writeInt(call.id);                // write call id
out.writeInt(status.state);         // write status
     rv.write(out);
call.setResponse(ByteBuffer.wrap(response.toByteArray()));





　　核心就一句，把执行结果写到Call中去。
　　顺便看下上面方法调用的Responder的doRespond方法，即把经过handler处理的带有结果的call放到对应的响应队列中，等待 responder线程来逐个返回给客户端，注意看到一个，如果队列中只有一个对象时，直接调用processResponse触发把结果翻过给客户端。




void doRespond(Call call) throws IOException {
{
call.connection.responseQueue.addLast(call);
if (call.connection.responseQueue.size() == 1) {
processResponse(call.connection.responseQueue, true);
}
}
}





　　即handler 完成call之后就开始向客户端写call结果，但是结果可能太多，无法通过一次性发送完毕，而发送之后还要等待client接受完毕才能再发，如果现在 handler在那里等待客户端接受完毕，然后再发，效率不高。解决办法是handler处理完毕之后，只向client发送一次处理结果。如果这一次将 处理结果发送完毕，接下来就没有response的事情了，如果没有发送完毕，接下来response负责将剩下的处理结果发送给客户端。这样 handler的并发量会大一些。详细可参照Responder线程的run方法和




writeSelector.select(PURGE_INTERVAL);
Iterator<SelectionKey> iter = writeSelector.selectedKeys().iterator();
while (iter.hasNext()) {
SelectionKey key = iter.next();
iter.remove();
if (key.isValid() && key.isWritable()) {
doAsyncWrite(key);
}









//在doAsyncWrite方法中，从key中获得Call，并对每个call执行processResponse方法。
private void doAsyncWrite(SelectionKey key)
Call call = (Call)key.attachment();
processResponse(call.connection.responseQueue, false))




　　至此观察到服务端的工作的主要过程是：
　　Server启动的时候，启动一个listener线程，一个Responder线程，若干个Handler线程。
　　Listener线程接受客户端发起的请求（在doAccept中接收请求，并且每个请求构建一个Connection，绑定到一个SelectionKey上），读取请求数据，根据请求数据构造call对象，将Call加入队列。
　　Handler线程从请求队列（callQueue）中获取每个Call，进行处理，把处理结果放到对应的connection的应答队列中）（responseQueue，通过调用responder.doRespond）。
　　Responder线程检查负责把结果返回给客户端。（processResponse，把responseQueue队列的结果数据返回）
　　有一点需要继续关注一下，就是Handler中处理了客户端发起的请求，并且将结果通过Responder返回。但是并没有发现Handler是调用到了Jobtracker的方法。需要继续向下多看一点即可。
　　从代码看Handler的call方法调用的是org.apache.hadoop.ipc.Server.的抽象方法







public abstract Writable call(Class<?> protocol, Writable param, long receiveTime)

　　实际调用是org.apache.hadoop.ipc.Server的子类org.apache.hadoop.ipc.RPC.Server的call方法.
　　从org.apache.hadoop.ipc.RPC.Server的call方法入手，该类在是RPC类的一个静态内部类。



//传入的param其实是一个Invocation对象。根据该对象的方面明，参数声明构造Method，调用Method，得到执行结果，根据返回值得类型，构造一个Writable的对象。
Writable call(Class<?> protocol, Writable param, long receivedTime)
{
Invocation call = (Invocation)param;
Method method =
protocol.getMethod(call.getMethodName(),
call.getParameterClasses());
method.setAccessible(true);
Object value = method.invoke(instance, call.getParameters());
return new ObjectWritable(method.getReturnType(), value);
}



　　重点看这一句
　　Object value = method.invoke(instance, call.getParameters());
　　即最终是调用该instance上的对应名称的方法。而instance是那个实例呢？而从Server的构造方法中得到答案。

this.interTrackerServer = RPC.getServer(this, addr.getHostName(), addr.getPort(), handlerCount, false, conf);

　　即最终调用到JobTracker的对应方法。

3 主要流程总结
　　整个调用过程总结如下：根据接口JobSubmissionProtocol 动态代理生成一个代理对象jobSubmitClient，调用这个代理对象的时候;用户的调用请求被RPC的Invoker捕捉到，然后包装成调用请 求，序列化成数据流发送到服务端Jobtracker的interTrackerServer实例；服务端interTrackerServer从数据流 中解析出调用请求，然后根据用户所希望调用的接口JobSubmissionProtocol，通过反射调用接口真正的实现对象Jobtracker，再 把调用结果返回给客户端的jobSubmitClient。

 4 主要类功能描述
　　至此根据Jobclient通过RPC方式向JobTracker请求服务的过程就描述完毕，到此主要内容应该介绍完毕。但是看到cover的代码，发现RPC的主要功能在里面了。

　　为了功能完整期间，在动态的串联这些类以为，把涉及到主要类的功能做个描述，其实大部分在前面代码中也有提到。

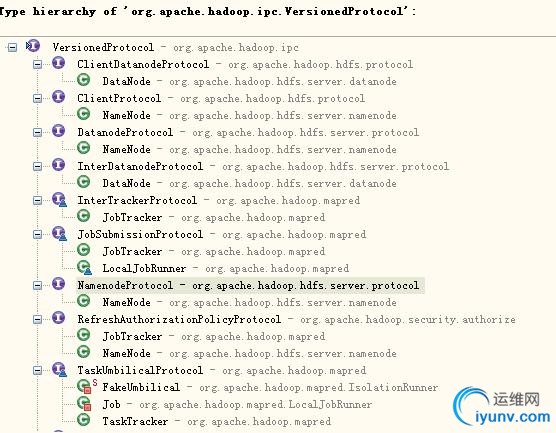

RPC类是对Server、 Client的具体化。在RPC类中规定，客户程序发出请求调用时，参数类型必须是Invocation；从服务器返回的值类型必须是 ObjectWritable。RPC类是对Server、Client的包装，简化用户的使用。如果一个类需充当服务器，只需通过RPC类的静态方法 getServer获得Server实例，然后start。同时此类提供协议接口的实现。如果一个类充当客户端，可以通过getProxy或者 waitForProxy获得一个实现了协议接口的proxy object，与服务器端交互。
org.apache.hadoop.ipc.Server
Server.Listener： RPC Server的监听者，用来接收RPC Client的连接请求和数据，其中数据封装成Call后PUSH到Call队列。
Server.Handler： RPC Server的Call处理者，和Server.Listener通过Call队列交互。
Server.Responder： RPC Server的响应者。Server.Handler按照异步非阻塞的方式向RPC Client发送响应，如果有未发送出的数据，交由Server.Responder来完成。
Server.Connection： RPC Server数据接收者。提供接收数据，解析数据包的功能。
Server.Call： 持有客户端的Call信息。

 org.apache.hadoop.ipc.Client
Client.ConnectionId：到RPC Server对象连接的标识
Client.Call： Call调用信息。
Client.ParallelResults： Call响应。
　　org.apache.hadoop.ipc.RPC
RPC.Invoker 对InvocationHandler的实现，提供invoke方法，实现RPC Client对RPC Server对象的调用。
RPC.Invocation 用来序列化和反序列化RPC Client的调用信息。（主要应用JAVA的反射机制和InputStream/OutputStream）

5 VersionedProtocol的其他子接口
　　除了JobClient和Jobtracker之间通信的JobSubmissionProtocol外，最后查看下VersionedProtocol 的继承树

　　Hadoop中主要服务进程分别实现了各种接口，进而向外提供各种服务，其客户端通过RPC调用对应的服务。当然此处的客户端只是指调用上的客户端。
　　VersionedProtocol ：它是所有RPC协议接口的父接口，只有一个方法：getProtocolVersion（）。其子类接口的功能分别如下。
HDFS相关
ClientDatanodeProtocol ：一个客户端和datanode之间的协议接口，用于数据块恢复
ClientProtocol ：client与Namenode交互的接口，所有控制流的请求均在这里，如：创建文件、删除文件等；
DatanodeProtocol : Datanode与Namenode交互的接口，如心跳、blockreport等；
NamenodeProtocol ：SecondaryNode与Namenode交互的接口。

Mapreduce相关
InterDatanodeProtocol ：Datanode内部交互的接口，用来更新block的元数据；
InnerTrackerProtocol ：TaskTracker与JobTracker交互的接口，功能与DatanodeProtocol相似；
JobSubmissionProtocol ：JobClient与JobTracker交互的接口，用来提交Job、获得Job等与Job相关的操作；
TaskUmbilicalProtocol ：Task中子进程与母进程交互的接口，子进程即map、reduce等操作，母进程即TaskTracker，该接口可以回报子进程的运行状态。


6 其他博文
　　关于Hadoop RPC机制本身一下几篇博文讲的更细致，尤其有作者整理的流程图和类图很好：
　　http://blog.csdn.net/xhh198781/article/details/7268176
　　http://www.cnblogs.com/xuxm2007/archive/2012/06/22/2558599.html
　　为了转载内容的一致性、可追溯性和保证及时更新纠错，转载时请注明来自：http://www.cnblogs.com/douba/p/haddoop_rpc_jobclient_jobtracker.html。谢谢！（）
