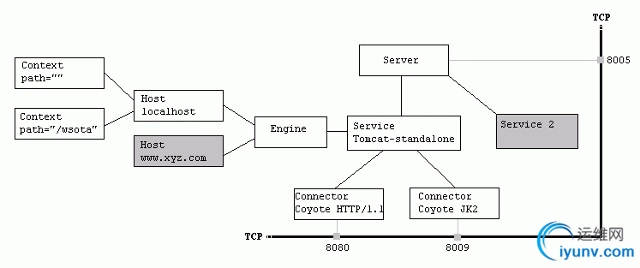

Tomcat体系架构

-★出爺;3

　　





• Service组件：Tomcat服务器的实例。一个JVM中生成一个，可以在一台服务器上配置不同的端口，从而启动多个Tomcat实例。

• Connector组件：负责连接客户端与应用程序。接受来自客户端的请求以及向客户返回响应的结果。

• Engine组件：引擎组件负责接受和正理来自它所属的Service中的所有的Connection的请求。每个Service中只能包含一个Engine组件。

• Host组件：一个虚拟主机，允许在一台物理主机上布置多个web应用。

• Context组件：一个web应用。一个虚拟主机上能够运行多个Context，它们通过各自的Context path 进行区分。


其中蓝色字体表示该组件为一个容器组件。容器组件可以包含其它组件。下面介绍一些只能嵌套在容器中的组件。

• Global Resources全局资源组件：只能嵌套在Server组件中，用于配置Server中其他组件所用到的全局jndi资源。

• Loader 加载组件：只能嵌套在Context组件中，用于指定一个web应用的类加载器，并将该应用程序的类和资源加载到内存中。

• Logger 日志组件：能够借助log4j来实现日志。

• Manager 管理器组件：只能嵌套在Context组件中。管理器组件是会话管理器，负责会话的创建和维护。

• Realm 域组件：是一个包含用户名、密码和用户角色的数据库。

• Resources 资源组件：只能嵌套在Context组件中，它代表的是web应用程序中的静态资源，以及它们被允许存放的格式。

• Valve 阀组件：用请求在到达目的地前，截取该请求，并处理它。有点类似于Servlet规范中定义的过滤器。它是Tomcat专有的、目前不能用于其他的jsp/servlet容器。


配置Tomcat
Tomcat 6服务器启动后，会读取多个XML配置文件。这些配置文件位于CATALINA_HOME/conf目录下，包含以下配置文件：
catalina.policy:配置安全管理策略。
catalina.properties:配置Tomcat的类加载器。
context.xml:配置上下文，能够所有的web应用使用。
server.xml:Tomcat的基本配置，包括服务、连接器、引擎、域、阀、主机等。
logging.properties:配置日志，指定了日志的输出ConsoleHander和FileHandler。
Tomcat-user.xml:包含用户认证和角色映射配置。Tomcat的admin和manager应用都默认使用该文件。
web.xml：默认的web应用部署描述符文件。用于Tomcat 6中自动部署web应用，如果web应用有自己的部署描述符，则内容覆盖默认部署的设置。
Tomcat6 在CATALINA_BASE环境变量指定的目录下找conf目录并加载配置，如果没有指定该环境变量，则在CATALINA_HOME指定的目录下找conf目录并加载配置，可以在同一台机器上配置多个并发的Tomcat只需要指定不同的配置和端口即可。
配置server.xml
1、 配置<server>
<server>的属性
classname:指定实现org.apache.catalina.Server接口的类。no
port:指定Tomcat服务器监听shutdown命令的端口。yes
shutdown:指定终止tomcat服务器运行时，发给tomcat服务器的shutdown监听端口的字符串。yes
<server>的子元素
<GlobalNamingResources>:服务器全局jndi资源。１个
<Service>：服务组件。１个或多个
2、配置全局命名资源<GlobalNamingResources>
<GlobalNamingResources>的子元素
<Environment>:全局变量。０或多个
<Resource>:全局jndi资源。０或多个

• <Environment>的属性


description:环境入口描述。no
name:环境入口名字，相对于java:comp/env上下文。yes
override:默认为true,如果用户不想web应用部署描述符覆盖值的话，设置为false。no
type:入口类型。必须是在servlet规范中表明的合法的类型。yes
value:入口的值。yes

• <Resource>的属性


auth:指定是web应用代码本身登录到对应的资源管理器，还是由容器代表web应用登录到资源管理器。该属性的值必须是Application或者Container。如果在web应用部署描述符中使用<resource-ref>，这个属性是必需的。如果使用<resource-env-ref>，这个属性是可选的。
desprition:资源的描述。no
name:资源的名字。yes
scope:指定通过这个resource manager得到的连接是否共享。该属性的值必须是Shareable或者Unshareable。默认情况下，假定连接是共享的。no
type:当web应用查找该资源的时候，返回java类名的全称。yes
Tomcat 6不再使用Tomcat 5和早期版本使用的<ResourceParams>元素。代替的是使用<Resource>元素属性提供信息。
3、配置服务<Service>
服务组件是由多个连接器组件和一个引擎组件组成。在日志和错误信息中将会出现服务名称，用于清晰的表明该组件。
<Service>元素属性
classname:指定service类使用的java类名，默认是org.apache.catalina.core.StandardService。no
name:定义service名称，用于登录和管理。yes
<Service>元素的子元素
Connector:来自用户或其他web服务器的请求。１个或者多个
Engine:负责请求的处理。1个
4、配置连接器<Connector>
请求进入Tomcat的两种情况：

• 来自前端的web服务器。可能是Apache,IIS或者其他web服务器。

• 来自web浏览器。


在一个引擎中可以配置多个连接器，比如一个服务器提供http服务和https服务给用户。这时需要在引擎中配置http连接器和https连接器。
在server.xml中预定义了４个最普通的连接器：

• http连接器

• SSL连接器

• AJP1.3连接器，用于连接其他web服务器。

• 代理连接器


<Connector>元素的共同属性
address:如果服务器上有两个以上IP地址，该属性可以设定端口监听的IP地址。默认情况下，端口会监听服务器上所有IP地址。no
alloTrace:布尔值，设置为true，trace http的方法可用。默认为false。no
enableLookups:如果设为true，表示支持域名解析，可以把IP地址解析为主机名。false表示跳过域名解析，直接把IP地址作为字符串返回。默认为true。no
mastPostSize:post请求字节的最大大小。默认为2097152。no
redirectPort:指定转发端口，如果当前端口只支持non-ssl请求，在需要安全通信的情况下，自动将把客户请求转发到基于SSL的redirectPort端口。no
scheme:连接器使用的协议名称。例如可以为SSL连接器，设置属性为https。默认为http。no
secure:如果是SSL连接的话，设置为true，当调用request.getScheme()时，返回该值。默认值为false。no
URIEncoding:URI字节的解码字符编码，默认为iso-8859-1。no
useBodyEncodingForURI:表明如果contentType指定的编码用于URI查询参数，则不用URIEncoding。与Tomcat4.1.x兼容。默认为false。no
HTTP<Connector>元素属性
acceptCount:设定在监听端口队列中的最大客户请求数。默认值为１０，如果队列已满，客户请求将被拒绝。no
bufferSize:设定有端口创建的输入流的缓存大小，默认值为2048字节。no
compressableMimeTypes:设定http压缩mime类型，默认值为text/html,text/xml,text/plain。no
compression:设定为节省服务器带宽，使用http/1.1 GZIP压缩，可选值有off,on,fore,integer。默认值为off。
