weblogic的cluster 和session复制

disl




 集群配置，session复制
　　集群相关的文章：http://www.blogjava.net/kapok/archive/2005/07/09/7423.html

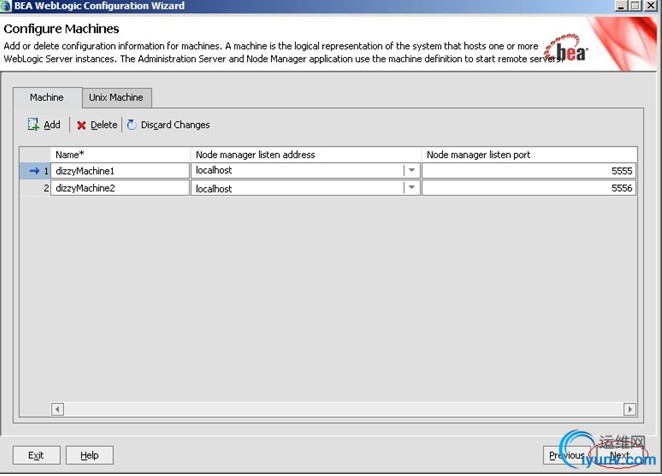

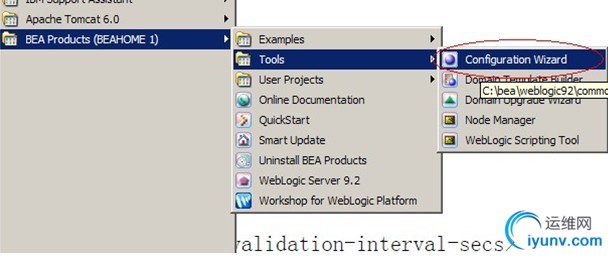

　　一、使用Configuration Wizard创建Domain

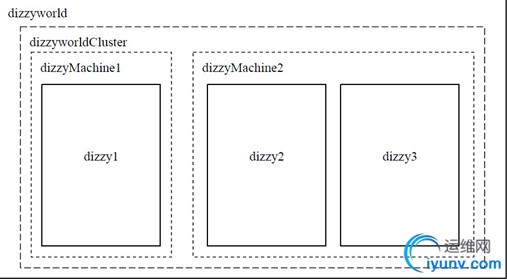

　　该集群的总体图如下：

















































二、创建Proxy Server
     Standalone
     Server Name: proxyServer
     Server Listen Address: localhost
    Server Listen Port:: 7009
    Standalone Server: True
  启动Proxy Server:
   cd c:\bea\user_projects\domains\dizzyworld
   start bin\startManagedWebLogic.cmd proxyServer http://127.0.0.1:7001

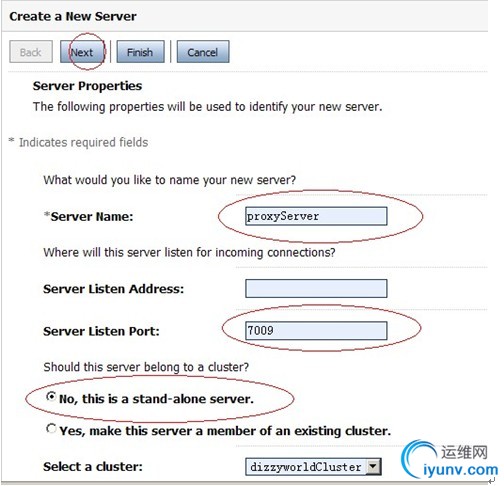

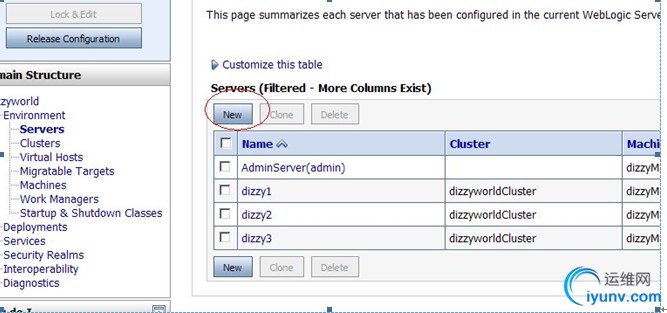

  创建ProxyServer过程如下：









三、往ProxyServer部署
       proxyApp.war
   部署到ProxyServer上，其中web.xml配置如下：
      <init-param>
      <param-name>WebLogicCluster</param-name>
      <param-value>localhost:7003|localhost:7005|localhost:7007</param-value>
</init-param>
该初始化参数为为ManagedServer的地址和端口
　　



<servlet-mapping>
    <servlet-name>HttpClusterServlet</servlet-name>
    <url-pattern>*.jsp</url-pattern>
  </servlet-mapping>
servlet-mapping为所截获的所有请求，接受请求后转发给所有的server

四、启动Managed Server
  1、启动NodeManager
        cd d:\bea\weblogic92\common\nodemanager\
        start d:\bea\weblogic92\server\bin\startNodeManager.cmd  127.0.0.1 5555
        start d:\bea\weblogic92\server\bin\startNodeManager.cmd  127.0.0.1 5556
  2、启动Managed Server
        cd d:\bea\user_projects\domains\dizzyworld
        start bin\startManagedWebLogic.cmd dizzy1 http://127.0.0.1:7001
        start bin\startManagedWebLogic.cmd dizzy2 http://127.0.0.1:7001
        start bin\startManagedWebLogic.cmd dizzy3 http://127.0.0.1:7001

五、将测试应用程序部署到集群的成员服务器中
       browsestore.war
   将应用程序部署到Cluster中


　　　　六、测试集群配置结果
   访问Proxy Server
　　         http://localhost:7009/browsestore





七、session复制
     Session复制有三种实现方式：
1.In-memory复制
2. 文件系统持久性
3. JDBC的数据库持久性


1.复制组解决session复制到问题（In-memory复制）
复制组只是用于存储会话状态复制品的集群实例优先级列表

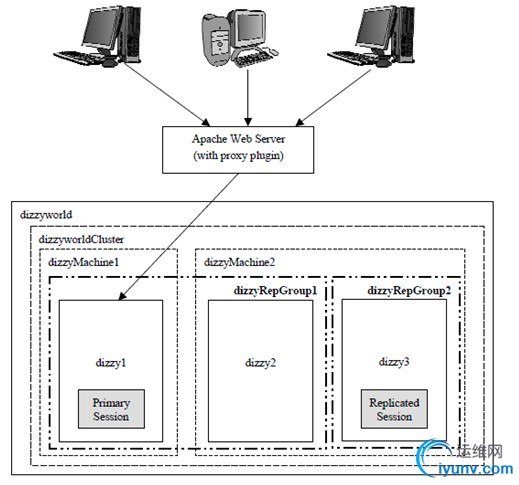

本cluster创建两个复制组dizzyRepGroup1，dizzyRepGroup2 ,dizzyRepGroup1包含
dizzy1、dizzy2,dizzyReGroup2包含dizzy3，结构如如下：

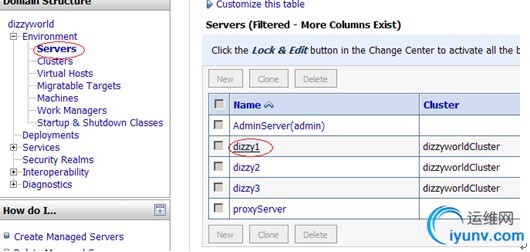

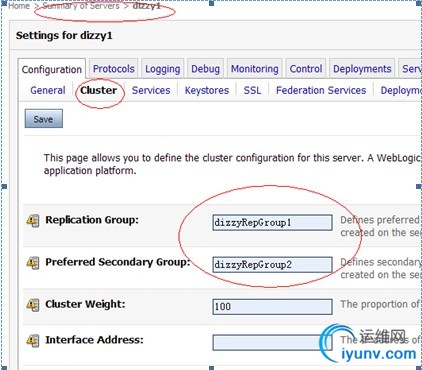

a.创建的操作步骤如下( 配置dizzy1)：








同理可以配置dizzy2 和dizzy3


b.修改应用程序的配置文件weblogic.xml，增加
    <session-descriptor>
       <timeout-secs>300</timeout-secs>
       <invalidation-interval-secs>60</invalidation-interval-secs>
       <persistent-store-type>replicated_if_clustered</persistent-store-type>
    </session-descriptor>
 这样能使session复制功能的实现，从而实现故障转移
　　c.部署应用程序ShoppingCart.war



1.    通过JDBC的数据库持久性（把session放在数据库中）

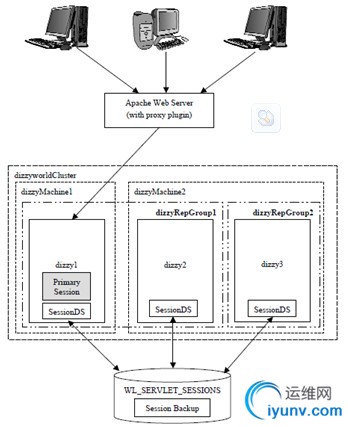

• 数据库实现session复制，架构图如下：












d.访问 http://127.0.0.1:7009/ShoppingCart/
　　　　
1.    通过JDBC的数据库持久性（把session放在数据库中）

• 数据库实现session复制，架构图如下：






　　
b.创建复制组（如下图所示），配置方法如in-memory相同



c.创建数据源

Name: SessionDS

JNDI Name: SessionDS
Targets: dizzyworldCluster
d.创建表，表结构如下：
     CREATE TABLE "PBPUBLIC"."WL_SERVLET_SESSIONS"
(WL_ID VARCHAR ( 100)  NOT NULL
, WL_CONTEXT_PATH VARCHAR ( 100)  NOT NULL
, WL_IS_NEW CHARACTER (1)
, WL_CREATE_TIME DECIMAL ( 20)
, WL_IS_VALID INTEGER
, WL_SESSION_VALUES BLOB
, WL_ACCESS_TIME DECIMAL ( 20)  NOT NULL
, WL_MAX_INACTIVE_INTERVAL INTEGER,
PRIMARY KEY (WL_ID, WL_CONTEXT_PATH)
 );
e.配置weblogic.xml
<session-descriptor>
<timeout-secs>300</timeout-secs>
<invalidation-interval-secs>60</invalidation-interval-secs>
<persistent-store-type>jdbc</persistent-store-type>
<persistent-store-pool>SessionDS</persistent-store-pool>
<persistent-store-table>WL_SERVLET_SESSIONS</persistentstore-table>
</session-descriptor>





该文章做成了pdf文档，在附件中
