RSTP快速生成树协议

3qwe

1、和STP相比最大的改进是缩短收敛时间。RSTP修订了端口和链路的属性，端口属性包括：端口状态、端口角色、端口类型。交换机互联的链路也有类型。

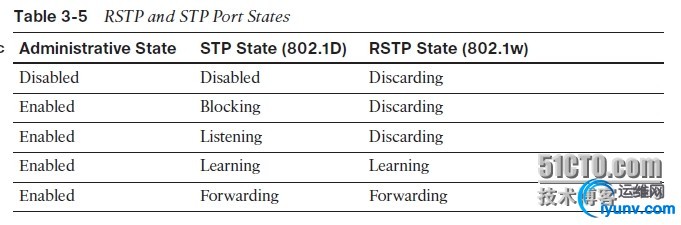

①端口状态由5个减为3个

注：在discarding状态下，交换机间仍旧接收处理相关信令协议，比如：BPDU、CDP、VTP、LACP等。
②端口角色为4个。
    a、Root Port和STP定义一致
    b、Designated Port和STP定义一致
    c、Alternate Port根端口的替代端口。

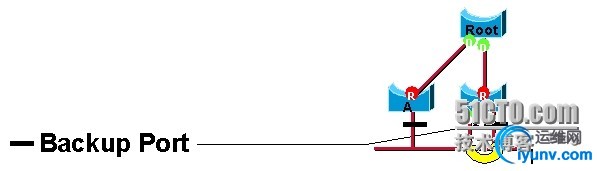

    d、Backup Port 指定端口的替代端口(很少用到）


③、端口类型
    a、Edge端口，edge端口up后就进入转发状态，默认发送但不接受bpdu。

    b、No-edge端口。

④、链路类型
    a、点到点：基本上都用的这种

    b、共享链路。

注：a、RSTP每个交换机都会产生发送BPDU，不像STP仅用根发送
    b、BPDU改为一种格式

    c、RPVST+向后兼容，处理行为类似PVST+
