Centos6.5搭建lvs（dr）+keepalived集群
一、原理

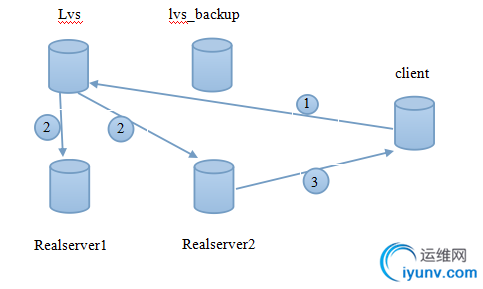

① client(192.168.6.58)向目标vip发出请求，Director接收。

② VS根据负载均衡算法选择一台active的realserver(假设是192.168.6.236)，将此RIP所在网卡的mac地址作为目标mac地址，发送到局域网里。

③ realserver(192.168.6.236)在局域网中收到这个帧，拆开后发现目标IP(VIP)与本地匹配，于是处理这个报文。随后重新封装报文，发送到局域网。 如果client与VS同一网段，那么client(192.168.6.58)将收到这个回复报文。

在Director转发数据包过程中，srcIP与desIP均不变。用户收到的包中，srcIP为VIP，因此在用户看来，是和lvs进行通信，而不知道realserver的存在

二、环境
2.1、配置环境​
    系统平台：CentOS 6.5
    Kernel：2.6.32-431.el6.x86_64
    LVS版本：ipvsadm v1.26
    keepalived版本：Keepalived v1.2.13
2.2、信息列表
名称                                         IP                      netmask          gateway
 LVS                                 192.168.6.239              24                 192.168.6.254
 LVS-BACKUP                 192.168.6.240              24                 192.168.6.254
 LVS-VIP​                        192.168.6.6                  32
 Realserver1                     192.168.6.236              24                  192.168.6.254
 Realserver2                     192.168.6.237              24                  192.168.6.254
所有机器均在同一网段。​
三、安装
3.1、lvs与lvs_backup配置
    关闭httpd：
   [iyunv@lvs Desktop]# service httpd stop
   [iyunv@lvs Desktop]# chkconfig httpd off
安装ipvsadm ： 在线安装
 [iyunv@lvs Desktop]# yum -y install  ip_vs
安装keepalived：在线安装
 [iyunv@lvs Desktop]# yum -y install  keepalived
编辑keepalived.conf:      ​
 [iyunv@lvs Desktop]# vi /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
    router_id   KEEPALIVED_LVS
}

vrrp_sync_group KEEPALIVED_LVS {
    group {
        KEEPALIVED_LVS_WEB
    }
}
vrrp_instance KEEPALIVED_LVS_WEB {
    state MASTER                   #BACKUP上修改为BACKUP
    interface eth0
    lvs_sync_daemon_interface eth0
    virtual_router_id 51
    priority 100                       #BACKUP上修改为80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.6.6
    }
}
virtual_server 192.168.6.6 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
#   persistence_timeout 5
    protocol TCP

    real_server 192.168.6.236 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
   real_server 192.168.6.237 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}
启动keepalived：
[iyunv@lvs Desktop]# service keepalived start
查看ipvsadm：

[iyunv@lvs Desktop]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port         Forward Weight ActiveConn InActConn

 TCP  192.168.6.6:80 rr

-> 192.168.6.236:80             Route   3      0          0

-> 192.168.6.237:80             Route   3      0          0

查看ip配置：
[iyunv@lvs Desktop]# ip add show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc                       pfifo_fast state UP qlen 1000

link/ether 00:0c:29:31:53:1b brd ff:ff:ff:ff:ff:ff

inet 192.168.6.239/24 brd 192.168.6.255 scope global eth0

inet 192.168.6.6/32 scope global eth0

inet6 fe80::20c:29ff:fe31:531b/64 scope link

valid_lft forever preferred_lft forever

可以看到vip被绑定到eth0上了。

3.2 realserver配置
开启httpd服务：
[iyunv@slave1 Desktop]# service httpd start
[iyunv@slave1 Desktop]# chkconfig httpd on
关闭防火墙：
[iyunv@slave1 Desktop]# service iptables stop
[iyunv@slave1 Desktop]# chkconfig iptables on
添加测试页面：
[iyunv@slave1 Desktop]# cd /var/www/html
[iyunv@slave1 html]# vi index.html
<h1>slave1</h1>（realserver2：<h1>slave2</h1>）
wq！保存退出。
编辑realserver脚本：
[iyunv@slave1 Desktop]# vi /etc/init.d/realserver
# chkconfig: 2346 10 90
# description: realserver
SNS_VIP=192.168.6.6
. /etc/rc.d/init.d/functions
case "$1" in
start)
       ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP up
       /sbin/route add -host $SNS_VIP dev lo:0
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"

       ;;
stop)
       ifconfig lo:0 down
       route del $SNS_VIP >/dev/null 2>&1
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac

exit 0
wq！保存退出
改变用户权限：
[iyunv@slave1 Desktop]# chmod 777 /etc/init.d/realserver
添加服务：
[iyunv@slave1 Desktop]# chkconfig --add realserver
启动服务：
[iyunv@slave1 Desktop]# service realserver start
查看ip配置：
[iyunv@slave1 Desktop]# ip add show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet 192.168.6.6/32 brd 192.168.6.6 scope global lo:0
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:ea:3e:8f brd ff:ff:ff:ff:ff:ff
    inet 192.168.6.236/24 brd 192.168.6.255 scope global eth0
    inet6 fe80::20c:29ff:feea:3e8f/64 scope link
       valid_lft forever preferred_lft forever
可以看到vip添加到了本地回环地址。
四、测试
