Openstack容器项目之Magnum

yinian

本文以Newton版本为例。　　1.Magnum简介
Magnum项目通过Openstack API能够在Openstack中创建基于容器的服务，但它本身并不直接对容器进行操作，而是通过Kubernetes, Swarm或者Mesos后端进行管理。Openstack正式项目Zun具有直接管理docker的功能。
Magnum特征：
（1）Clusters(node对象的集合, 以前版本称为Bay)抽象化。
（2）与Kubernetes, Swarm以及Mesos进行集成，管理容器。
（3）与Keystone集成，提供多租户安全。
（4）与Neutron集成，为Kubernetes提供多租户安全。
（5）与Cinder集成，为容器提供volume服务。

2.Magnum架构

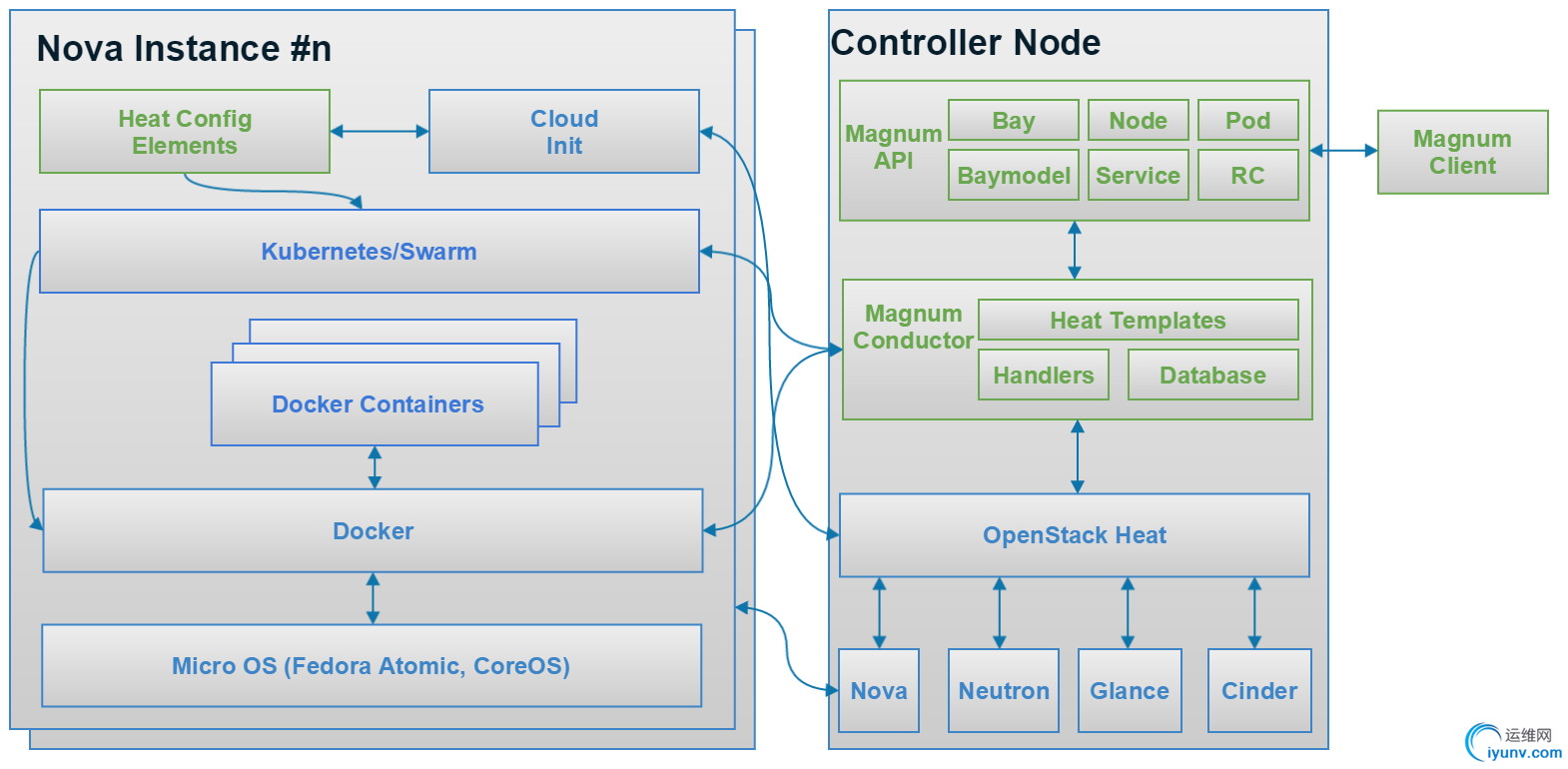

说明：
Bay: 与Cluster意思相同，代表一组node的集合。
Node: 容器运行的节点，可以是裸机、虚拟机或者容器本身。
Pod: 运行在同一个Node上一组容器集合, 来源于kubernetes。
Service: 由一个或者多个 Pod 组成，代表一个抽象的应用服务，对外呈现为同一个访问接口，这样访问可以通过 service 来路由，而无需具体知道 Pods 的地址。
Baymodel: 用来存储Bay的模板的对象，类似于Nova中的flavor。
RC：ReplicationController，对 pod 指定副本数，可以保证一直存在该数目的副本存在并运行。

工作流程举例：用户通过GUI（Magnum UI)或者Magnum命令行client端，输入cluster update请求，magnum-api 进程接收到消息进行解析，将消息通过RPC消息队列转发到进程magnum-conductor进行下一步处理，magnum-conductor根据cluster的属性选择后端driver进行处理，如kubernetes, 最后通过heat组件使用template来进行执行具体的update操作。　　 3.Magnum命令

command	parameters	function	example
cluster-create	--cluster-template \ The ID or name of the ClusterTemplate to use. 　　--name \ Name of the cluster to create. 　　--keypair \ The name or UUID of the SSH keypair to configure in the cluster servers for ssh access. 　　--node-count \ The number of servers that will serve as node in the cluster. 　　--master-count \ The number of servers that will serve as master for the cluster. 　　--discovery-url \ The custom discovery url for node discovery. 　　--timeout \ The timeout for cluster creation in minutes.	创建一个cluster，以异步的方式执行。	magnum cluster-create --name mycluster \ 　　--cluster-template mytemplate \ 　　--node-count 8 \ 　　--master-count 3 　　说明：使用名为mytemplate的模板, 创建了一个拥有8个node, 3个master node, 名为mycluster的cluster
cluster-delete		通过name或ID删除一个cluster	magnum cluster-delete mycluster
cluster-list		列出所以得cluster	magnum cluster-list
cluster-show		显示某个cluster的详细信息	magnum cluster-show mycluster
cluster-update	<cluster> \ This is the first parameter, specifying the UUID or name of the cluster to update. 　　<op> \ This is the second parameter, specifying the desired change to be made to the cluster attributes. The allowed changes are 'add', 'replace' and 'remove'. 　　<attribute=value> \ This is the third parameter, specifying the targeted attributes in the cluster as a list separated by blank space.	更新某个cluster	magnum cluster-update mycluster replace node_count=8 　　说明：把mycluster中的node节点设置为8
cluster-template-create	--coe \ Specify the Container Orchestration Engine to use. Supported COE's include 'kubernetes', 'swarm', 'mesos'. 　　--image \ The name or UUID of the base image in Glance to boot the servers for the cluster. 　　--keypair \ The name or UUID of the SSH keypair to configure in the cluster servers for ssh access. 　　--external-network \ The name or network ID of a Neutron network to provide connectivity to the external internet for the cluster. 　　--name \ Name of the ClusterTemplate to create. 　　--public \ Access to a ClusterTemplate is normally limited to the admin, owner or users within the same tenant as the owners. 　　--server-type \ The servers in the cluster can be VM or baremetal. 　　--volume-driver \ The name of a volume driver for managing the persistent storage for the containers. 　　--dns-nameserver \ The DNS nameserver for the servers and containers in the cluster to use. 　　--flavor \ The nova flavor id for booting the node servers. 　　--master-flavor \ The nova flavor id for booting the master or manager servers. 　　--http-proxy /--https-proxy \ The IP address for a proxy to use when direct http/https access from the servers to sites on the external internet is blocked. 　　--no-proxy \ When a proxy server is used, some sites should not go through the proxy and should be accessed normally. 　　--docker-volume-size \ If specified, container images will be stored in a cinder volume of the specified size in GB. 　　--docker-storage-driver \ The name of a driver to manage the storage for the images and the container's writable layer. 　　--labels \ Arbitrary labels in the form of key=value pairs. 　　--tls-disabled \ Transport Layer Security (TLS) is normally enabled to secure the cluster. 　　--registry-enabled \ Docker images by default are pulled from the public Docker registry, but in some cases, users may want to use a private registry. 　　--master-lb-enabled \ Since multiple masters may exist in a bay, a load balancer is created to provide the API endpoint for the bay and to direct requests to the masters.	创建cluster template	magnum cluster-template-create --name mesos-cluster-template \ 　　--image ubuntu-mesos \ 　　--keypair testkey \ 　　--external-network public \ 　　--dns-nameserver 8.8.8.8 \ 　　--master-flavor m1.magnum \ 　　--docker-volume-size 4 \ 　　--tls-disabled \ 　　--flavor m1.magnum \ 　　--coe mesos \ 　　--volume-driver rexray \ 　　--labels rexray-preempt=true
cluster-template-delete		删除某个模板	magnum cluster-template-delete mytemplate
cluster-template-list		列出所有的模板	magnum cluster-template-delete
cluster-template-show		显示某个模板的详细信息	magnum cluster-template-show mytemplate
cluster-template-update		更新某个模板	magnum cluster-template-update mytemplate [ ...]
service-list		列出所以得magnum service	magnum service-list
ca-show		显示某个cluster CA certificate 的详细信息	magnum ca-show mycluster
ca-sign	--csr File path of the csr file to send to Magnum to get signed. 　　--cluster ID or name of the cluster.	为某个cluster产生一个CA certificate
cluster-config		Configure native client to access cluster.
stats-list		Show stats for the given project_id	magnum stats-list [--project-id ]

　　说明：
(1)当前版本中支持的image如下。

COE	os-distro
Kubernetes	Fedora-atomic, CoreOS
Swarm	Fedora-atomic
Mesos	Ubuntu

　　(2)当前版本支持的容器network-driver如下。

COE	Network-Driver	Default
Kubernetes	Flannel	Flannel
Swarm	Docker, Flannel	Flannel
Mesos	Docker	Docker

　　(3)当前版本支持的容器volume-driver如下。

COE	Volume-Driver	Default
Kubernetes	Cinder	No Driver
Swarm	Rexray	No Driver
Mesos	Rexray	No Driver

　　4.Magnum源码结构

说明：
api：以Pecan框架(http://www.pecanpy.org/)基础的API请求处理代码，接收到客户端请求后，进行解析转发或者直接处理。
cmd: 整个Magnum组件对外提供操作的入口。
common: 公共代码。
condutor: magnum-conductor接收到magnum-api消息后，在此处选择相应的driver进行下一步处理。
conf: 配置相关代码。
db: sqlalchemy相关代码，包括数据库migrating功能。
drviers: 后端各种driver（Kubernetes, Swarm以及Mesos）相关代码。
hacking: 供magnum单元测试使用的检测对象。
objects: 数据库model抽象，提供操作数据库功能。
service：周期性更新clusters状态至数据库。
servicegroup: 周期性更新magnum服务组状态至数据库。
tests: 单元测试相关代码。
　　5.Magnum代码流程分析
(1)启动脚本

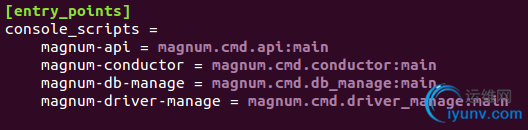

安装完Magnum组件，会在系统/usr/bin目录下面生产4个可执行脚本，与源码文件setup.cfg中设置相对应，如下图所示。系统默认启动magnum-api和magnum-conductor脚本，magnum系统即可正常工作，magnum-db-manage和magnum-driver-manage可用于手动操作，完成相关任务。
magnum-api: 负责接收处理以及转发client的请求消息。
magnum-conductor: 负责接收magnum-api所发出的消息，进行cluster等具体操作。
magnum-db-manage: 负责数据库的stamp,upgrade,version相关操作。
magnum-driver-manage: 负责管理后端各种driver(Kubernetes, Swarm以及Mesos)相关配置。
(2)代码流程

如上图所示，Magnum逻辑功能主要三个方面.
(1)通过magnum-db-manage控制数据库的migrating，目前只支持sqlalchemy的backend, 位于源码文件setup.py, 如下图所示。

执行过程：调用源码文件magnum/cmd/db_manage.py:main, 之后调用magnum/db/migration.py直接操作，如下图所示。此过程较简单，不再深入。

(2)通过magnum-driver-manage脚本，调用源码文件magnum/cmd/driver_manage.py:main,之后调用magnum/drivers/driver.py, 管理drivers/目录下各种driver(Kubernetes, Swarm以及Mesos)的相关配置。此过程较简单，不再深入。

(3)magnum-api消息处理流程：通过magnum-api脚本，调用源码文件magnum/cmd/api.py，之后系统进入api目录完成消息的解析以及处理。整个api目录下的代码以Pecan为框架组成，如下图所示。

　　说明：
（1）magnum-api接收到消息后，经Middleware进行过滤。
（2）之后由Pecan Route转发消息至相应的分支进行处理。
（3）Cluster和Certificate分支相关的消息，被发送到消息队列服务端，由magnum-conductor进程处理。其它分支消息只需跟数据库进行交互。

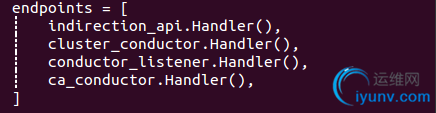

　　magnum-conductor消息处理大致流程：此进程启动RPC service接受magnum-api发出的消息，之后转发到相应的endpoint进行处理，如下图所示，位于源码文件cmd/conductor.py。

之后跳转到与endpoint对应的conductor/handlers/目录下进行处理，如下图所示。

其中，ca_conductor.py：具体负责certificate相关消息处理，包括生成，存储，删除以及读取certificate操作。支持不同的backend来进行相关的certificate操作，位于源码文件setup.py, 如下图所示。

cluster_conductor.py：负责处理cluster create，update，delete操作，根据cluster的属性选择相应的后端driver(kuberntes, mesos或者swarm, 位于源码文件setup.py, 如下图所示)，最后通过heat组件以template形式来执行cluster相关的操作。

conductor_listener.py：代表magnum-conductor alive状态，即相当于keepalive概念。
indirection_api.py：主要用于处理与数据库相关操作。
