【openstack N版】——创建云主机

hailai

一.启动实例

1.1 已准备服务介绍

• MySql：为各个服务提供数据存储。

• RabbitMQ：为各个服务之间通信提供交通枢纽。

• keystone：为各个服务之间通信提供认证和服务注册。

• Glance：为虚拟机提供镜像管理。

• Nova：为虚拟机提供计算资源。

• Neutron：为虚拟机提供网络资源。


1.2 网络（flat）

1.2.1创建虚拟网络



#share 允许所有项目使用虚拟网络
[iyunv@linux-node1 ~]# openstack network create  --share \
--provider-physical-network public \
--provider-network-type flat public
+---------------------------+--------------------------------------+
| Field                     | Value                                |
+---------------------------+--------------------------------------+
| admin_state_up            | UP                                   |
| availability_zone_hints   |                                      |
| availability_zones        |                                      |
| created_at                | 2017-03-01T03:10:38Z                 |
| description               |                                      |
| headers                   |                                      |
| id                        | 0cdd6694-d53d-4f85-b04a-bc3b6dfa6cbc |
| ipv4_address_scope        | None                                 |
| ipv6_address_scope        | None                                 |
| mtu                       | 1500                                 |
| name                      | public                               |
| port_security_enabled     | True                                 |
| project_id                | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| project_id                | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| provider:network_type     | flat                                 |
| provider:physical_network | public                               |
| provider:segmentation_id  | None                                 |
| revision_number           | 3                                    |
| router:external           | Internal                             |
| shared                    | True                                 |
| status                    | ACTIVE                               |
| subnets                   |                                      |
| tags                      | []                                   |
| updated_at                | 2017-03-01T03:10:38Z                 |
+---------------------------+--------------------------------------+
1.2.2查看已创建网络



#新版本命令
[iyunv@linux-node1 ~]# openstack network list
#老版本命令
[iyunv@linux-node1 ~]# neutron net-list
#结果都是一样的
+--------------------------------------+--------+---------+
| ID                                   | Name   | Subnets |
+--------------------------------------+--------+---------+
| 0cdd6694-d53d-4f85-b04a-bc3b6dfa6cbc | public |         |
+--------------------------------------+--------+---------+
1.2.3创建子网





1.2.4检查子网



#新版本命令
[iyunv@linux-node1 ~]# openstack subnet list
+--------------------------------------+---------------+--------------------------------------+-----------------+
| ID                                   | Name          | Network                              | Subnet          |
+--------------------------------------+---------------+--------------------------------------+-----------------+
| 3b307841-211f-4c8e-91f5-a9f051bb1248 | public-subnet | 0cdd6694-d53d-4f85-b04a-bc3b6dfa6cbc | 192.168.56.0/24 |
+--------------------------------------+---------------+--------------------------------------+-----------------+
#老版本命令
[iyunv@linux-node1 ~]# neutron subnet-list
+--------------------------------------+---------------+-----------------+------------------------------------------------------+
| id                                   | name          | cidr            | allocation_pools                                     |
+--------------------------------------+---------------+-----------------+------------------------------------------------------+
| 3b307841-211f-4c8e-91f5-a9f051bb1248 | public-subnet | 192.168.56.0/24 | {"start": "192.168.56.100", "end": "192.168.56.200"} |
+--------------------------------------+---------------+-----------------+------------------------------------------------------+
1.3创建云主机类型



#先创建一个小的云主机类型，给官方提供镜像做测试
[iyunv@linux-node1 ~]# openstack flavor create --id 0 --vcpus 1 --ram 64 --disk 1 m1.nano
#注解
id：主机类型ID
vcpus：虚拟cpu数量
ram：虚拟内存大小（MB）
disk：虚拟磁盘大小（GB）
m1.nano：主机类型名称（可随便更改）
+----------------------------+---------+
| Field                      | Value   |
+----------------------------+---------+
| OS-FLV-DISABLED:disabled   | False   |
| OS-FLV-EXT-DATA:ephemeral  | 0       |
| disk                       | 1       |
| id                         | 0       |
| name                       | m1.nano |
| os-flavor-access:is_public | True    |
| properties                 |         |
| ram                        | 64      |
| rxtx_factor                | 1.0     |
| swap                       |         |
| vcpus                      | 1       |
+----------------------------+---------+
1.3.1查看云主机类型



[iyunv@linux-node1 ~]# openstack flavor list
+----+---------+-----+------+-----------+-------+-----------+
| ID | Name    | RAM | Disk | Ephemeral | VCPUs | Is Public |
+----+---------+-----+------+-----------+-------+-----------+
| 0  | m1.nano |  64 |    1 |         0 |     1 | True      |
+----+---------+-----+------+-----------+-------+-----------+
1.4创建秘钥对



#创建ssh的秘钥对
[iyunv@linux-node1 ~]# ssh-keygen -q -N ""
#直接敲回车
Enter file in which to save the key (/root/.ssh/id_rsa):
#用openstack使用此秘钥对
[iyunv@linux-node1 ~]# openstack keypair create --public-key ~/.ssh/id_rsa.pub mykey
+-------------+-------------------------------------------------+
| Field       | Value                                           |
+-------------+-------------------------------------------------+
| fingerprint | f9:81:41:cc:48:f0:69:37:34:a6:52:08:6f:60:28:14 |
| name        | mykey                                           |
| user_id     | 45b086bdc6b746c5b0bfd62f779fe6a5                |
+-------------+-------------------------------------------------+
1.4.1查看键值对



[iyunv@linux-node1 ~]#  openstack keypair list
+-------+-------------------------------------------------+
| Name  | Fingerprint                                     |
+-------+-------------------------------------------------+
| mykey | f9:81:41:cc:48:f0:69:37:34:a6:52:08:6f:60:28:14 |
+-------+-------------------------------------------------+
1.5创建安全组规则



#开启icmp协议，允许ping
[iyunv@linux-node1 ~]# openstack security group rule create --proto icmp default
+-------------------+--------------------------------------+
| Field             | Value                                |
+-------------------+--------------------------------------+
| created_at        | 2017-03-01T03:49:22Z                 |
| description       |                                      |
| direction         | ingress                              |
| ethertype         | IPv4                                 |
| headers           |                                      |
| id                | 044c66be-4db9-4f8c-8b6f-59c02c0c962c |
| port_range_max    | None                                 |
| port_range_min    | None                                 |
| project_id        | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| project_id        | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| protocol          | icmp                                 |
| remote_group_id   | None                                 |
| remote_ip_prefix  | 0.0.0.0/0                            |
| revision_number   | 1                                    |
| security_group_id | a9c0f076-3e8a-4344-ad7b-e94b51798116 |
| updated_at        | 2017-03-01T03:49:22Z                 |
+-------------------+--------------------------------------+
#开启22端口，允许ssh
[iyunv@linux-node1 ~]# openstack security group rule create --proto tcp --dst-port 22 default
+-------------------+--------------------------------------+
| Field             | Value                                |
+-------------------+--------------------------------------+
| created_at        | 2017-03-01T03:50:33Z                 |
| description       |                                      |
| direction         | ingress                              |
| ethertype         | IPv4                                 |
| headers           |                                      |
| id                | 6b48884c-dfc5-444c-8fb2-4ec157945e4e |
| port_range_max    | 22                                   |
| port_range_min    | 22                                   |
| project_id        | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| project_id        | d24a61dd3ecb43cb9e8a5f6539c6a2bb     |
| protocol          | tcp                                  |
| remote_group_id   | None                                 |
| remote_ip_prefix  | 0.0.0.0/0                            |
| revision_number   | 1                                    |
| security_group_id | a9c0f076-3e8a-4344-ad7b-e94b51798116 |
| updated_at        | 2017-03-01T03:50:33Z                 |
+-------------------+--------------------------------------+
1.5.1查看安全组规则



[iyunv@linux-node1 ~]# openstack security group list
+--------------------------------------+---------+------------------------+----------------------------------+
| ID                                   | Name    | Description            | Project                          |
+--------------------------------------+---------+------------------------+----------------------------------+
| a9c0f076-3e8a-4344-ad7b-e94b51798116 | default | Default security group | d24a61dd3ecb43cb9e8a5f6539c6a2bb |
+--------------------------------------+---------+------------------------+----------------------------------+
1.6启动虚拟机



#启动之前首先要查看网络ID并记下
[iyunv@linux-node1 ~]# openstack network list
+--------------------------------------+--------+--------------------------------------+
| ID                                   | Name   | Subnets                              |
+--------------------------------------+--------+--------------------------------------+
| 0cdd6694-d53d-4f85-b04a-bc3b6dfa6cbc | public | 3b307841-211f-4c8e-91f5-a9f051bb1248 |
+--------------------------------------+--------+--------------------------------------+
#创建虚拟机，并启动
[iyunv@linux-node1 ~]# openstack server create --flavor m1.nano --image cirros \
    --nic net-id=0cdd6694-d53d-4f85-b04a-bc3b6dfa6cbc --security-group default \
    --key-name mykey demo-instance
#注：如果只有一个网络，则不需要填写net-id，openstack会默认选择
#注解
flavor：云主机类型名称
image：镜像名称
nic net-id：网络ID
security-group：安全组
key-name：秘钥对
demo-instance：云主机名称
1.6.1查看云主机



[iyunv@linux-node1 ~]# openstack server list
+--------------------------------------+---------------+--------+-----------------------+------------+
| ID                                   | Name          | Status | Networks              | Image Name |
+--------------------------------------+---------------+--------+-----------------------+------------+
| 24202ab8-9f13-4555-b8e3-6ff799223e67 | demo-instance | ACTIVE | public=192.168.56.110 | cirros     |
+--------------------------------------+---------------+--------+-----------------------+------------+
1.7获取VNC的url



[iyunv@linux-node1 ~]# openstack console url show demo-instance
+-------+------------------------------------------------------------------------------------+
| Field | Value                                                                              |
+-------+------------------------------------------------------------------------------------+
| type  | novnc                                                                              |
| url   | http://192.168.56.11:6080/vnc_auto.html?token=844e8352-a2ca-4c3f-8690-753529d59b80 |
+-------+------------------------------------------------------------------------------------+

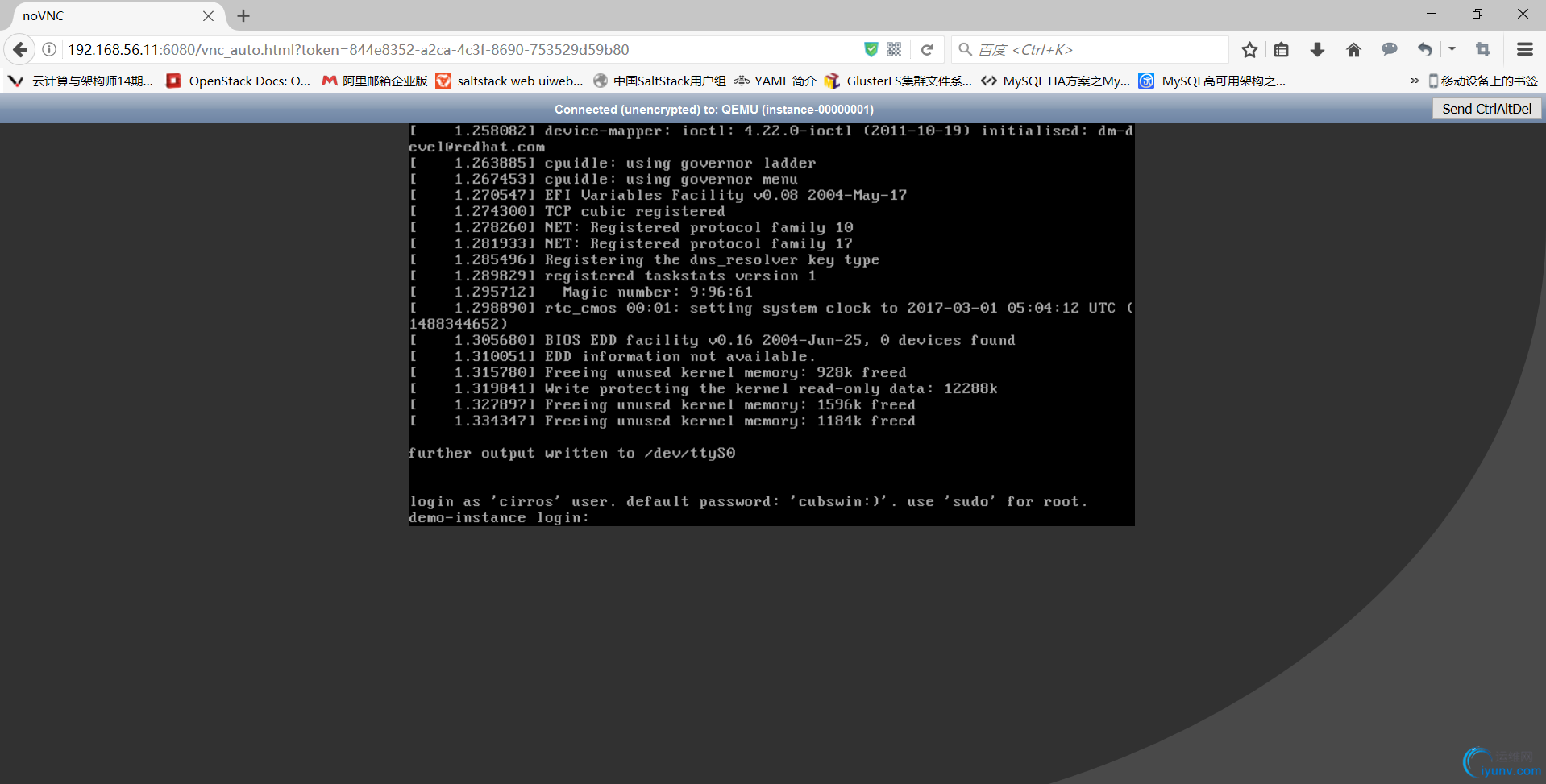

1.71访问VNC的url
　　打开浏览器输入：http://192.168.56.11:6080/vnc_auto.html?token=844e8352-a2ca-4c3f-8690-753529d59b80即可访问

　　注：以上操作，完全可以在dashboard上创建

二.创建云主机流程介绍

2.1创建云主机步骤
　　第一步：dashboard或者client带着用户名和密码请求keystone服务
　　第二步：keystone服务验证用户名和密码，验证成功后返回token给dashboard或者client
　　第三步：dashboard或者client带着keystone服务返回的token请求nova-api
　　第四步：nova-api带着token访问keystone服务验证token是否正确
　　第五步：keystone验证token正确后，返回结果给nova-api
　　第六步：nova-api将要创建的虚拟机资源信息写入DB
　　第七步：nova-api将要创建虚拟机的请求写入rabbitMQ消息队列，建立沟通枢纽
　　第八步：nova-scheduler发现消息队列中的创建虚拟机信息后访问DB
　　第九步：nova-scheduler从DB中获取到创建虚拟机所需资源并且计算，调度，决定将虚拟机创建在哪个计算节点上
　　第十步：将计算结果返回给消息队列
　　第十一步：nova-compute从消息队列中获取nova-scheduler计算的结果
　　第十二步：nova-compute通过nova-conductor（中间件）与DB交互来获取要创建的虚拟机所需要的资源信息
　　第十三步：nova-compute带着token去请求glance获取镜像资源，glance会将token交给keystone服务验证
　　第十四步：如果token验证成功，则将glance的镜像资源交给nova-compute
　　第十五步：nova-compute带着token去请求neutron获取网络资源，neutron会将token交给keystone服务验证
　　第十六步：如果token验证成功，则将neutron的网络资源交给nova-compute
　　第十七步：nova-compute带着token去请求cinder获取存储资源，cinder会将token交给keystone服务验证
　　第十八步：如果token验证成功，则将cinder的存储资源交给nova-compute
　　所有步骤都操作成功后，nova-compute就会将虚拟机创建在scheduler计算后的节点上。

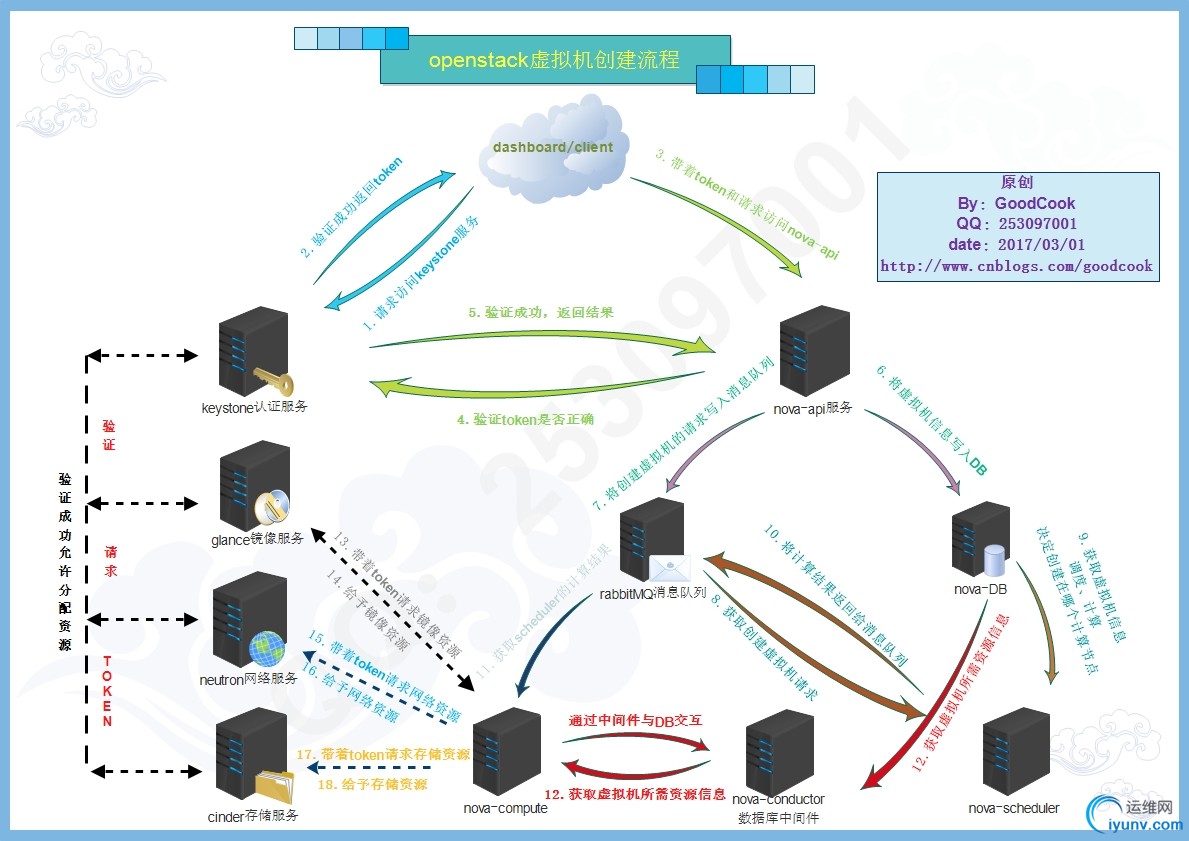

2.2创建云主机流程图
