OVS VxLAN Flow 分析

lsyf8

　　OVS 的数据流向都是由 Flow 规则控制的，今天我们就来分析 VxLAN 的 Flow 规则。

提个醒：这可能是本教程最烧脑的一节，let's rock it !

　　

　　下面分析控制节点上的 flow rule，计算节点类似。


br-int 的 flow rule

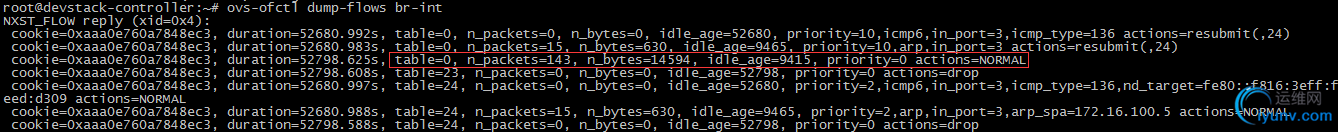

　　br-int 的 rule 看上去虽然多，其实逻辑很简单，br-int 被当作一个二层交换机，其重要的 rule 是下面这条：

　　cookie=0xaaa0e760a7848ec3, duration=52798.625s, table=0, n_packets=143, n_bytes=14594, idle_age=9415, priority=0 actions=NORMAL

　　此规则的含义是：根据 vlan 和 mac 进行转发。
　　

br-tun 的 flow rule

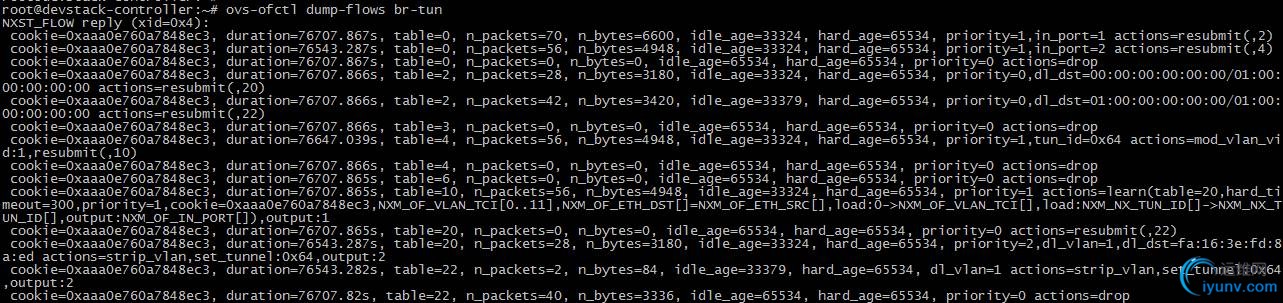

　　这些才是真正处理 VXLAN 数据包的 rule，流程如下：

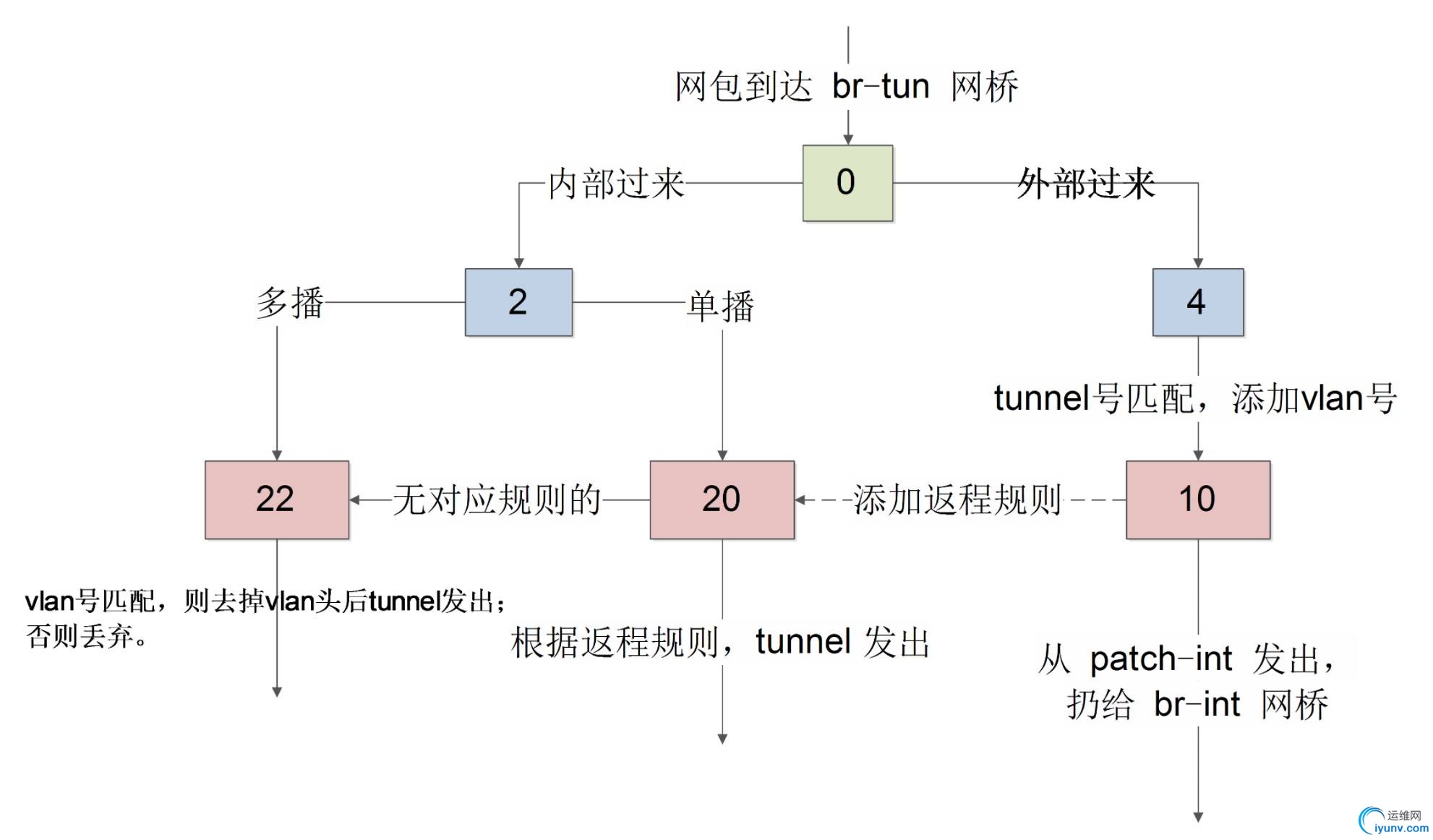

　　上图各方块中的数字对应 rule 中 table 的序号，比如编号为0的方块对应下面三条 rule。
　　

　　table 0

　　cookie=0xaaa0e760a7848ec3, duration=76707.867s, table=0, n_packets=70, n_bytes=6600, idle_age=33324, hard_age=65534, priority=1,in_port=1 actions=resubmit(,2)


　　cookie=0xaaa0e760a7848ec3, duration=76543.287s, table=0, n_packets=56, n_bytes=4948, idle_age=33324, hard_age=65534, priority=1,in_port=2 actions=resubmit(,4)


　　cookie=0xaaa0e760a7848ec3, duration=76707.867s, table=0, n_packets=0, n_bytes=0, idle_age=65534, hard_age=65534, priority=0 actions=drop

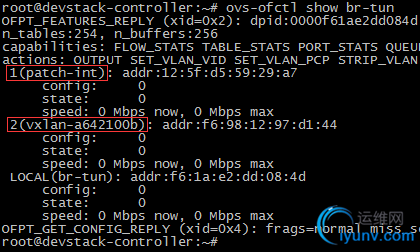

　　结合如下 port 编号：

　　table 0 flow rule 的含义为：

• 　　从 port 1（patch-int）进来的包，扔给 table 2 处理：actions=resubmit(,2)

• 　　从 port 2（vxlan-a642100b）进来的包，扔给 table 4 处理：actions=resubmit(,4)


　　即第一条 rule 处理来自内部 br-int（这上面挂载着所有的网络服务，包括路由、DHCP 等）的数据；第二条 rule 处理来自外部 VXLAN 隧道的数据。
　　

　　table 4

　　cookie=0xaaa0e760a7848ec3, duration=76647.039s, table=4, n_packets=56, n_bytes=4948, idle_age=33324, hard_age=65534, priority=1,tun_id=0x64 actions=mod_vlan_vid:1,resubmit(,10)

　　table 4 flow rule 的含义为： 如果数据包的 VXLAN tunnel ID 为 100（tun_id=0x64），action 是添加内部 VLAN ID 1（tag=1），然后扔给 table 10 去学习。
　　

　　table 10

　　cookie=0xaaa0e760a7848ec3, duration=76707.865s, table=10, n_packets=56, n_bytes=4948, idle_age=33324, hard_age=65534, priority=1 actions=learn(table=20,hard_timeout=300,priority=1,cookie=0xaaa0e760a7848ec3,NXM_OF_VLAN_TCI[0..11],NXM_OF_ETH_DST[]=NXM_OF_ETH_SRC[],load:0->NXM_OF_VLAN_TCI[],load:NXM_NX_TUN_ID[]->NXM_NX_TUN_ID[],output:NXM_OF_IN_PORT[]),output:1

　　table 10 flow rule 的含义为： 学习外部（从 tunnel）进来的包，往 table 20 中添加对返程包的正常转发规则，然后从 port 1（patch-int）扔给 br-int。
　　

　　rule 中下面的内容为学习规则，这里就不详细讨论了。

　　NXM_OF_VLAN_TCI[0..11],NXM_OF_ETH_DST[]=NXM_OF_ETH_SRC[],load:0->NXM_OF_VLAN_TCI[],load:NXM_NX_TUN_ID[]->NXM_NX_TUN_ID[],output:NXM_OF_IN_PORT[]

　　table 2

　　cookie=0xaaa0e760a7848ec3, duration=76707.866s, table=2, n_packets=28, n_bytes=3180, idle_age=33324, hard_age=65534, priority=0,dl_dst=00:00:00:00:00:00/01:00:00:00:00:00 actions=resubmit(,20)


　　cookie=0xaaa0e760a7848ec3, duration=76707.866s, table=2, n_packets=42, n_bytes=3420, idle_age=33379, hard_age=65534, priority=0,dl_dst=01:00:00:00:00:00/01:00:00:00:00:00 actions=resubmit(,22)

　　table 2 flow rule 的含义为：

• 　　br-int 发过来数据如果是单播包，扔给 table 20 处理：resubmit(,20)

• 　　br-int 发过来数据如果是多播或广播包，扔 table 22 处理：resubmit(,22)


　　table 20

　　cookie=0xaaa0e760a7848ec3, duration=76543.287s, table=20, n_packets=28, n_bytes=3180, idle_age=33324, hard_age=65534, priority=2,dl_vlan=1,dl_dst=fa:16:3e:fd:8a:ed actions=strip_vlan,set_tunnel:0x64,output:2


　　cookie=0xaaa0e760a7848ec3, duration=76707.865s, table=20, n_packets=0, n_bytes=0, idle_age=65534, hard_age=65534, priority=0 actions=resubmit(,22)

　　table 20 flow rule 的含义为：

• 　　第一条规则就是 table 10 学习来的结果。内部 VLAN 号为 1（tag=1），目标 MAC 是 fa:16:3e:fd:8a:ed（virros-vm2）的数据包，即发送给 virros-vm2 的包，action 是去掉 VLAN 号，添加 VXLAN tunnel ID 100(十六进制 0x64)，并从 port 2 (tunnel 端口 vxlan-a642100b) 发出。

• 　　对于没学习到规则的数据包，则扔给 table 22 处理。


　　table 22

　　cookie=0xaaa0e760a7848ec3, duration=76543.282s, table=22, n_packets=2, n_bytes=84, idle_age=33379, hard_age=65534, dl_vlan=1 actions=strip_vlan,set_tunnel:0x64,output:2


　　cookie=0xaaa0e760a7848ec3, duration=76707.82s, table=22, n_packets=40, n_bytes=3336, idle_age=65534, hard_age=65534, priority=0 actions=drop

　　table 22 flow rule 的含义为： 如果数据包的内部 VLAN 号为 1（tag=1），action 是去掉 VLAN 号，添加 VXLAN tunnel ID 100(十六进制 0x64)，并从 port 2 (tunnel 端口 vxlan-a642100b) 发出。


VXLAN 的路由和 floating IP 支持


对于多 VXLAN 之间的 routing 以及 floating IP，实现方式与 vlan 非常类似，这里不再赘述，请参看前面 vlan 相关章节。
总结
　　本章重点讨论 Neutron 的架构，并通过分析 Linux Bridge 和 Open vSwitch 两个 mechnism driver 的技术细节，实践了 local，flat，vlan，vxlan 四种网络类型，同时也讨论了 routing 以及 floating IP 的实现细节。
　　

　　Linux Bridge 和 Open vSwitch 都支持 Securet Group，Firewall as a Service ，Load Balancing as a Service 等高级功能，其实现方式也大致相同。
　　

　　通过本章的学习，大家应该能够掌握 Neutron 的理论知识并应用到实践部署中。
　　

　　到这里，OpenStack 的核心技术全部讨论完了，下一次 CloudMan 会带着大家回顾一下这些知识，给大家一些深入学习的建议，同时也会谈谈对后续新教程的一些想法。
