OVS 中的各种网络设备

生活如麻

　　
　　上一节我们启用了 Open vSwitch，本节将查看当前的网络状态并介绍 Open vSwitch 涉及的各种网络设备

初始网络状态
　　查看一下当前的网络状态。
控制节点

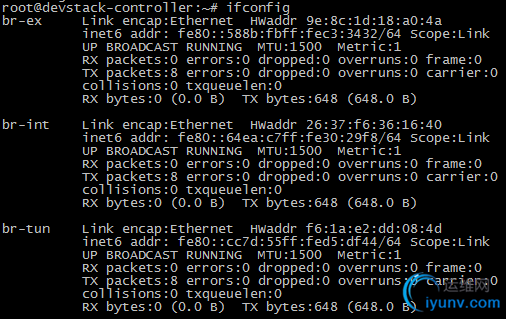

　　ifconfig 显示控制节点上有三个网桥 br-ex，br-int 和 br-tun。从命名上看我们大致能猜出他们的用途：
　　br-ex
连接外部（external）网络的网桥
　　br-int
集成（integration）网桥，所有 instance 的虚拟网卡和其他虚拟网络设备都将连接到该网桥。
　　br-tun
隧道（tunnel）网桥，基于隧道技术的 VxLAN 和 GRE 网络将使用该网桥进行通信。

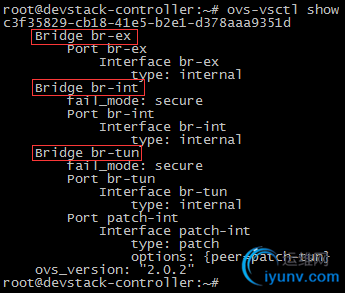

　　这些网桥都是 Neutron 自动为我们创建的，但是通过 brctl show 命令却看不到它们。这是因为我们使用的是 Open vSwitch 而非 Linux Bridge，需要用 Open vSwitch 的命令 ovs-vsctl show 查看，如下图所示：

　　输出内容后面会详细讲解。
计算节点

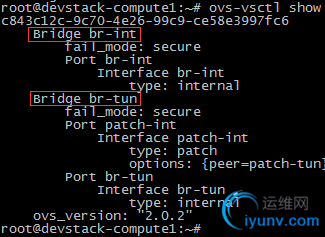

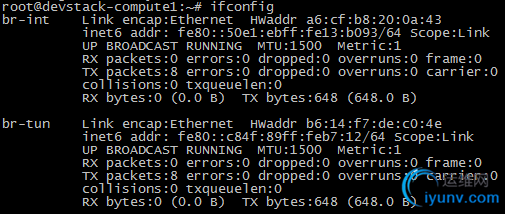

　　计算节点上也有 br-int 和 br-tun，但没有 br-ext。这是合理的，因为发送到外网的流量是通过网络节点上的虚拟路由器转发出去的，所以 br-ext 只会放在网络节点（devstack-controller）上。

了解 Open vSwitch 环境中的各种网络设备
　　在 Open vSwitch 环境中，一个数据包从 instance 发送到物理网卡大致会经过下面几个类型的设备：

• 　　tap interface命名为 tapXXXX。

• 　　linux bridge命名为 qbrXXXX。

• 　　veth pair命名为 qvbXXXX, qvoXXXX。

• 　　OVS integration bridge命名为 br-int。

• 　　OVS patch ports命名为 int-br-ethX 和 phy-br-ethX（X 为 interface 的序号）。

• 　　OVS provider bridge命名为 br-ethX（X 为 interface 的序号）。

• 　　物理 interface命名为 ethX（X 为 interface 的序号）。

• 　　OVS tunnel bridge命名为 br-tun。


　　OVS provider bridge 会在 flat 和 vlan 网络中使用；OVS tunnel bridge 则会在 vxlan 和 gre 网络中使用。后面会通过实例详细讨论这些设备。
　　Open vSwitch 支持 local, flat, vlan, vxlan 和 gre 所有五种 network type。vxlan 和 gre 非常类似，接下来我们将深入学习 Open vSwitch 是如何实现 local, flat, vlan 和 vlxan 的。
　　下一节将从 local network 开始。
