Windows下Thumbnail的开发总结

zdc253212956

一、引言

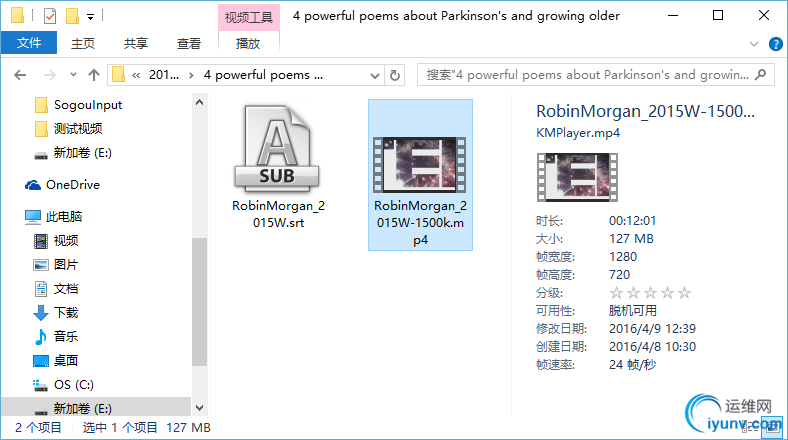

　　Windows Thumbnail Handler是Windows平台下用来为关联的文件类型提供内容预览图的一套COM接口。通过实现Thumbnail相关的COM接口，就可以为为自定义的文件格式提供内容预览图。如下图所示：

　　Thumbnail handler以COM组件的形式注册使用。因此，如果我们想给自己的文件格式开发一个Thumbnail Handler以提供内容预览图，要以COM组件的开发方式进行开发。本人在之前并没有相关的COM开发经验，对于COM组件相关的概念、线程模型及原理也知之甚少。幸好微软为我们提供了一个样板工程（CppShellExtThumbnailHandler）。在此工程的基础上，我们可以进行修改以完成我们自己的功能。

二、实现
　　在动手修改代码之前，我们不妨先编译运行一下这个工程。这个工程通过读取.recipe格式的文件中的图片内容，来为其生成预览图。这个倒在其次，关键的关键是：工程中的RecipeThumbnailProvider继承自IInitializeWithStream。这个类有一个纯虚函数Initialize，其函数原型为：



IInitializeWithStream : public IUnknown
{
public:
virtual /* [local] */ HRESULT STDMETHODCALLTYPE Initialize(
/* [annotation][in] */
_In_  IStream *pstream,
/* [annotation][in] */
_In_  DWORD grfMode) = 0;
};

　　其中唯一一个对我们有用的参数是pstream还是IStream*类型的。通过这个接口我们只能获取到关联文件的字节流。这对于小文件而言问题不大，直接把字节流读到内存中来操作也无妨；但如果自定义文件达到数百MB或者数个GB时，这么做肯定是不现实的。这时候我们更希望得到文件的绝对路径。第一想法是看看有没有传递文件路径的接口呢？MSDN中赫然列出了另外一个接口：IInitializeWithFile。这个接口也有一个纯虚函数，其原型为：



IInitializeWithFile : public IUnknown
{
public:
virtual HRESULT STDMETHODCALLTYPE Initialize(
/* [string][in] */ __RPC__in_string LPCWSTR pszFilePath,
/* [in] */ DWORD grfMode) = 0;
};

　　喜出望外，pszFilePath不正是我们梦寐以求的么！那好啊，基本上来讲，只要把跟IInitializeWithStream相关的部分全部替换掉不就OK了么。 该修改的地方涉及如下：



class RecipeThumbnailProvider :
public IInitializeWithFile,
public IThumbnailProvider
{
public:
// IUnknown
IFACEMETHODIMP QueryInterface(REFIID riid, void **ppv);
IFACEMETHODIMP_(ULONG) AddRef();
IFACEMETHODIMP_(ULONG) Release();
// IInitializeWithFile
IFACEMETHODIMP Initialize(LPCWSTR pfilePath, DWORD grfMode);
// IThumbnailProvider
IFACEMETHODIMP GetThumbnail(UINT cx, HBITMAP *phbmp, WTS_ALPHATYPE *pdwAlpha);
...
...
}


// Query to the interface the component supported.
IFACEMETHODIMP RecipeThumbnailProvider::QueryInterface(REFIID riid, void **ppv)
{
static const QITAB qit[] =
{
QITABENT(RecipeThumbnailProvider, IThumbnailProvider),
QITABENT(RecipeThumbnailProvider, IInitializeWithFile),
{ 0 },
};
return QISearch(this, qit, riid, ppv);
}


// Initializes the thumbnail handler with a stream.
IFACEMETHODIMP RecipeThumbnailProvider::Initialize(LPCWSTR pfilePath, DWORD grfMode)
{
LOGINFO(pfilePath);
return 1;
}

　　其他的文件都不需要动，编译后注册使用。满以为可以看到日志文件中有文件路径的输出，哪知道什么反应都没有。显然，我们修改之后的Initialize()方法并没有得到调用。网上一搜，不少人也有类似的需求，也有着一样的遭遇，却并没有找到有效的解决方案。怎么解决呢？根据MSDN的解释是，需要在注册表中注册DissableProcessIsolation=1这个项。根据StackOverflow上面的解释是：旧的Windows是将Shell Extension加载到Explorer.exe中运行的，然而这样并不十分安全。于是新的Windows系统将这部分功能独立出来，用Dllhost.exe来加载Shell Extension，脱离与Explorer.exe的关联。这在一定程度降低了Explorer.exe崩溃的概率。相比于IInitializeWithFile, MSDN上也更推崇IInitializeWithStream，以保障系统的安全。
　　既然如此，还得再修改下程序中操作注册表部分的代码：



HRESULT SetHKCRRegistryKeyAndValue(PCWSTR pszSubKey, PCWSTR pszValueName, PCWSTR pszData, UINT type)
{
HRESULT hr;
HKEY hKey = NULL;
// Creates the specified registry key. If the key already exists, the
// function opens it.
hr = HRESULT_FROM_WIN32(RegCreateKeyEx(HKEY_CLASSES_ROOT, pszSubKey, 0,NULL, REG_OPTION_NON_VOLATILE, KEY_WRITE, NULL, &hKey, NULL));
if (SUCCEEDED(hr))
{
if (pszData != NULL)
{
// Set the specified value of the key.
DWORD cbData = lstrlen(pszData) * sizeof(*pszData);
if (type == REG_DWORD)
{
cbData = 4;
}
hr = HRESULT_FROM_WIN32(RegSetValueEx(hKey, pszValueName, 0, type, reinterpret_cast<const BYTE *>(pszData), cbData));
}
RegCloseKey(hKey);
}
return hr;
}




HRESULT RegisterInprocServer(PCWSTR pszModule, const CLSID& clsid, PCWSTR pszFriendlyName, PCWSTR pszThreadModel)
{
if (pszModule == NULL || pszThreadModel == NULL)
{
return E_INVALIDARG;
}
HRESULT hr;
wchar_t szCLSID[MAX_PATH];
StringFromGUID2(clsid, szCLSID, ARRAYSIZE(szCLSID));
wchar_t szSubkey[MAX_PATH];
// Create the HKCR\CLSID\{<CLSID>} key.
hr = StringCchPrintf(szSubkey, ARRAYSIZE(szSubkey), L"CLSID\\%s", szCLSID);
if (SUCCEEDED(hr))
{
hr = SetHKCRRegistryKeyAndValue(szSubkey, NULL, pszFriendlyName, REG_SZ);
// Create the HKCR\CLSID\{<CLSID>}\InprocServer32 key.
if (SUCCEEDED(hr))
{
WCHAR data[4] = { 0x01, 0x00, 0x00, 0x00 };
SetHKCRRegistryKeyAndValue(szSubkey, L"DisableProcessIsolation", data, REG_DWORD);
hr = StringCchPrintf(szSubkey, ARRAYSIZE(szSubkey), L"CLSID\\%s\\InprocServer32", szCLSID);
if (SUCCEEDED(hr))
{
// Set the default value of the InprocServer32 key to the
// path of the COM module.
hr = SetHKCRRegistryKeyAndValue(szSubkey, NULL, pszModule, REG_SZ);
if (SUCCEEDED(hr))
{
// Set the threading model of the component.
hr = SetHKCRRegistryKeyAndValue(szSubkey, L"ThreadingModel", pszThreadModel, REG_SZ);
}
}
}
}
return hr;
}

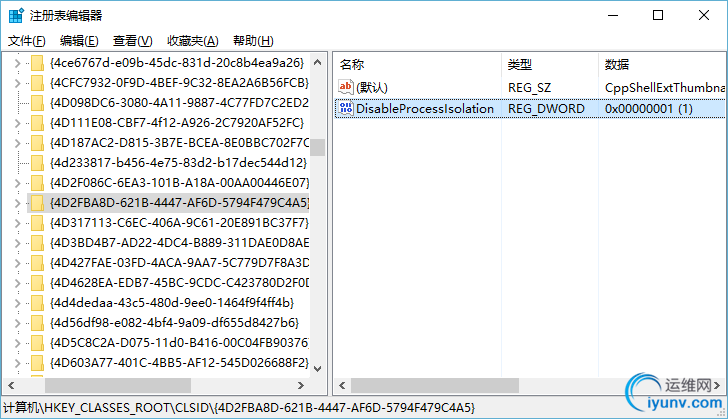

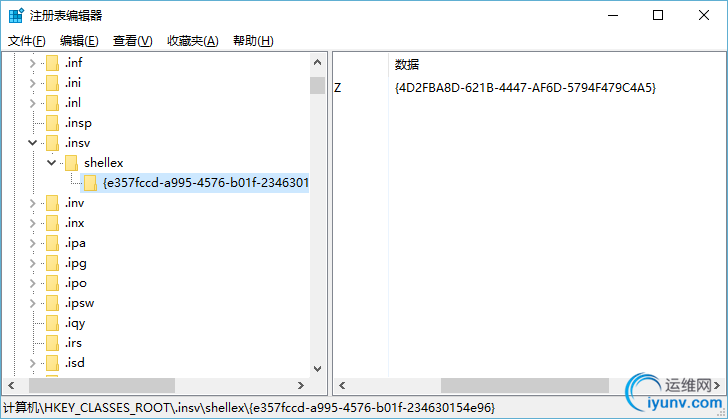

　　注册看看结果：

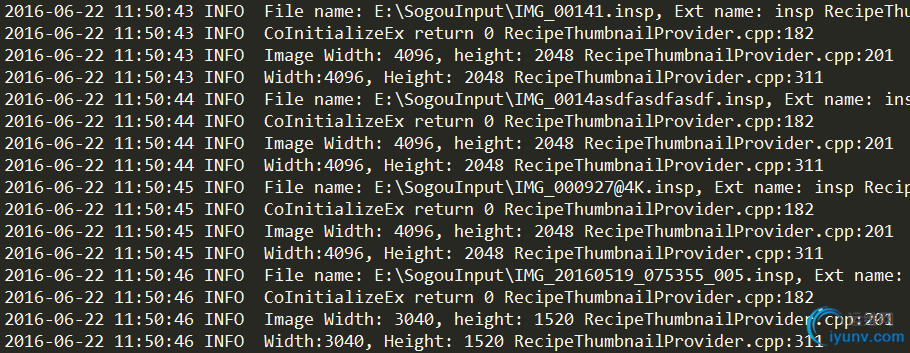

　　注册表上是没什么问题了。而我们的文件路径也顺利在日志文件中出现了：

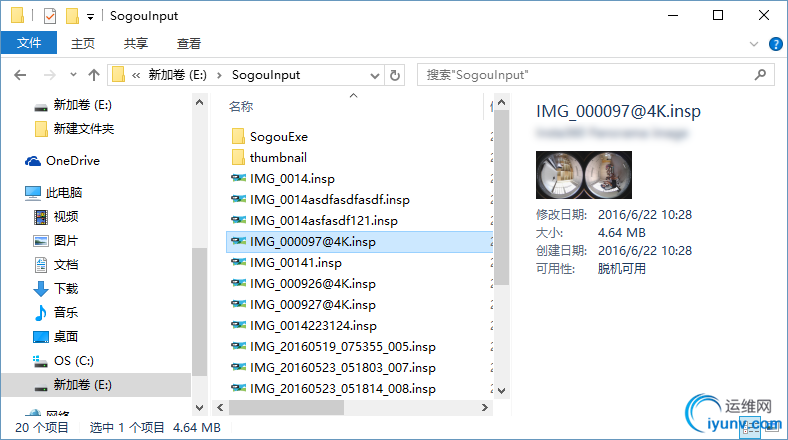

　　而我们也可以看到自定义文件也能获取到内容预览图了：

三、小结
　　整个摸索过程中，最痛苦的就是调试方法的盲目性。因为网上没有具体的指导教程，根本不知道这样改是因为原理上不通还是因为操作上的错误，而导致Shell Extension不起作用的。此外，Shell Extension的调试也很困难，只能通过日志文件的输出来判定大致的出错范围。编译出来的COM服务只能通过RegSvr32.exe注册使用：



$ RegSvr32 CppShellExtThumbnailHandler.dll

　　虽然RegSvr32.exe中带了一个32，但其实32位和64位的都叫这个名字。在64位系统上，32位的RegSvr32.exe会把服务注册到HKEY_CLASSES_ROOT\Wow6432Node\CLSID下面去，64位的才会注册到HKEY_CLASSES_ROOT\CLSID下面去。RegSvr32.exe会根据编译出来的dll的位数来调用对应版本的RegSvr32.exe

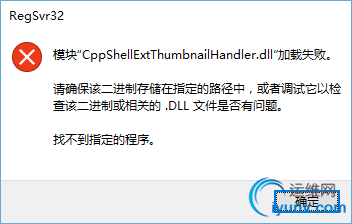

　　另外，在使用RegSvr32.exe进行注册服务时，如果当前的DLL还依赖其他的DLL，那么会出现注册失败的情况：

　　这时候要做的就是，把所有依赖的DLL都放到一起，或者放到System32目录下面去。这样就可以正常的注册了。
　　详细的样例工程已经上传到我的github: https://github.com/csuft/WindowsThumbnail。

四、参考链接

• http://slion.net/view/Dev/MakingOfMs3dThumbnailProvider#Code_Samples

• https://social.msdn.microsoft.com/Forums/en-US/80617ead-f9c4-422a-a405-06fd3837f7be/problem-about-iinitializewithfile-ithumbnailprovider?forum=windowssearch

• http://stackoverflow.com/questions/24232451/debugging-shell-extensions-in-win-7-and-8-1

• https://code.msdn.microsoft.com/windowsapps/CppShellExtThumbnailHandler-32399b35

• http://stackoverflow.com/questions/4508012/unable-to-register-dll-using-regsvr32
