packetfence 带外快速部署使用指南

team470

1.入门指南

虚拟设备

用8G内存的VMware ESXI 4.0&5.0虚拟机测试，它也可能适用于其他虚拟化产品，你需要一台有64位系统的主机。



2.网络设置

• vlan1作为管理vlan

• vlan2作为认证vlan

• vlan3作为隔离vlan（非法设备将放入这个vlan）

• vlan10作为常规办公vlan


　　


DHCP/DNS

• packetfence自身提供DHCP服务，它将为VLAN2、3分配IP地址，但不为VLAN10提供IP，VLAN10需使用者配置IP地址（自建外部DHCP服务器）。

• packetfence自身提供DNS服务，它将为VLAN2、3提供域名解析功能，但不为VLAN10提供服务，VLAN10使用者自建外部DNS服务器。


3.安装

导入虚拟机

PacketFence6.4.0有预构建的虚拟磁盘(OVA)。如果您正在使用一个ESX-typehypervisor,您需要使用vSphere客户机(orvCenter)导入OVA。我们不支持任何Xen-based hypervisor。



导入ESX

确保创建了唯一的虚拟网卡，也确认你的虚拟网卡连接在虚拟交换机上，你将需要创建trunk允许所有VLAN，指派文件给你packetfence ZEN VM的虚拟网卡。



4.虚拟机密码

管理台(SSH /控制台)、MySQL

• 登录:root

• 密码:p@ck3tf3nc3


WEB认证 / 802.1x认证

• 登录:demouser

• 密码:demouser


5.配置

packetfence环境配置

启动虚拟机前，确保你的测试电脑接在交换机正确的trunk端口，并且网络连接正常



通电后，打开浏览器进入https:/ / PF_IP:1443/ 进行VM配置，这是一个五步配置过程，完成后虚拟机将持久工作在packetfence环境。



第一步：部署方式

这是配置过程中最重要的一步。你可以选择如何部署：VLAN部署（带外）或在线部署（带内），或两者混合部署。



这一步的选择将影响下一步网络配置，本指南将为你展示怎样配置外部VLAN模式，如果你想配置内部模式请参考PacketFenceInlineDeploymentQuickGuide usingZEN Step



第二步：网络

你需要静态的配置你的网络接口（注意：不支持DHCP接口配置），

根据第一步的配置选择，你必须配置配置一些需求接口，web界面将列出所有当前系统上的网络接口，如果这些网络接口DHCP获得了IP或者手动配置了IP地址，你可以编辑他们，例如创建或删除接口上的VLAN，enable/disable接口。注意：在你操作这些的时候对于接口是有影响的，在enable的接口，它是有持续影响的。最后你要设置一个管理端口。



VLAN强制所需要的接口类型：

• 管理vlan

• 注册vlan

• 隔离vlan


注意：你只能设置一个管理接口



然后，我们需要在有线接口上创建另外两个VLAN（大部分是在eth0上），点击增加VLAN



配置如下：



注册VLAN

Virtual LAN ID: 2

IP Address: 192.168.2.1

Netmask: 255.255.255.0



隔离VLAN

Virtual LAN ID: 3

IP Address: 192.168.3.1

Netmask: 255.255.255.0



注意事项：暂时忽略高可用选项，如果对PacketFence集群感兴趣，可以参考集群指南。



也不要忘记点击接口名eth0区修改物理接口的正确的网络管理信息。



根据我们的测试例子，需要结合每个接口正确的类型



eth0: 管理



eth0 VLAN 2: 注册



eth0 VLAN 3: 隔离



第三步：数据库配置

这一步将配置PacketFence所需要的MySQL服务器。将创建数据库和模式以及必要的用户操作。root账号也进行安全设置，如果有必要设置密码并且拒绝远程登录。



如果MySQLd 服务没有启动，请启动。点击网页最上方的MySQL的开始按钮。



接着需要创建MySQL数据库的root密码。输入两次相同的复杂密码并保存，点击Test按钮，显示成功连接数据库，即密码创建成功。



下一步是创建数据库，并导入正确的模板。保留默认数据库名并创建数据库和表



最后一步Packetfence用户账号关联MySQL服务器，保留默认使用名和输入一个密码，这些将自动设置到Packetfence配置里。输入两次密码后，点击创建



如果这三部分都设定成功，点击继续下一步。



第四步：PacketFence配置

该步骤将配置PacketFence安装的选项。这些配置大多数符合用户的规格.



几乎所有的需求信息很清晰的，唯一容易混淆的是DHCP服务器的部分，在用户网络输入一个DHCP列表，当PacketFence看到来至于这些DHCP分配的IP的流量时，不会触发非法DHCP警报。



PacketFence将使用域名和主机名产生一个URL在认证页面进行重定向服务。如果你有一个使用相同主机名和域名的证书可以在认证页面验证SSL连接。



第五步：管理

创建一个管理员账号进入PacketFence管理网页界面，提供所需的账号密码，点击修改密码



第六步：服务---确认

通过之前所做的配置，启动PacketFence服务器。一切正常的话，可以收到一个邀请窗口提示你继续进入这个web管理界面。



然后用已有的证书（第4步）登录PacketFence管理网页界面



如果一切顺利的话服务状态会进行监控，如果失败，你可以看到哪个服务异常，并且log日志可以查出是什么导致这个异常。



配置DHCP OMAPI



为了加速IP地址的租约查询，你可以配置DHCP OMAPI，可以更快的查询IP与mac地址的关联。



首先，在SSH会话中执行以下命令



# dd if=/dev/urandom bs=16 count=1 2>/dev/null | openssl enc -e -base64



会产生一个相类似的输出



m4NMkOKc9IxfWk8cL2fP4g==

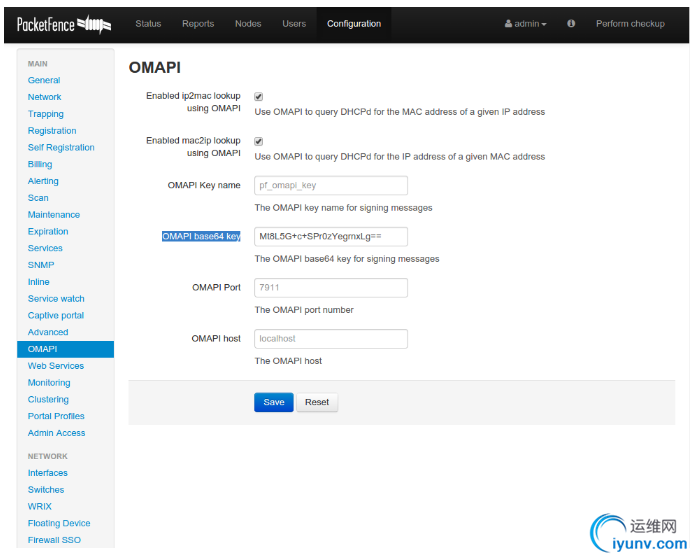

然后再管理界面粘贴这个输出结果Configuration/OMAPI/OMAPIbase64 keyand并保存。



在SSH会话中，用以下命令重启DHCP服务

# /usr/local/pf/bin/pfcmd service dhcpd restart



PacketFence配置文件



如果你想要定制配置文件，我们建议参考PacketFence管理指南。



主要配置文件：



conf/pf.conf：配置PacketFence服务



conf/networks.conf： 配置注册和隔离网络



conf/switches.conf： 配置VLAN和网络服务



网络服务

为了正确的配置你的服务，请参考网络服务配置指南。

现在你安装了一个完整版的PacketFence，接下来，我们提供了一个用思科2960交换机结合PacketFence使用MAC认证的例子。

如果没有完全安装，登录PacketFence网页管理界面，点击配置Configuration，选择网络部分下的Switches。



添加一台交换机（cisco2960）到PacketFence数据库，点击Add switch在界面的底部。



添加窗口将弹出，在上面，你要输入两者集成的正确信息。使用下面的信息填入到文本框内

Definition:

IP: This will be the IP of the Catalyst 2960 switch on the management network
Description: Cisco Catalyst 2960
Type: Cisco::Catalyst_2960
Mode: Production
Deauthentication: RADIUS
Dynamic Uplinks: Checked



Roles:

Role by VLAN ID: checked
registration VLAN: 2
isolation VLAN: 3
default: 10



RADIUS:


Secret Passphrase: useStrongerSecret



Snmp:


SNMP Version: 2c
SNMP Read Community: ciscoRead
SNMP Write Community: ciscoWrite



点击保存添加

新添加的交换机将显示在列表中。



配置CISCO 2960

这步我们将讨论如何配置你的cisco 2960交换机以满足与你配置好的PacketFence环境协同工作。我们假设你会使用交换机命令行做所有的配置。



启用802.1X功能

配置的第一步，你一定要在交换机全局启用802.1X功能。完成这步，使用如下命令：


dot1x system-auth-control



配置AAA

下一步是配置AAA服务，它会使用你新创建的PacketFence服务器。务必保证在下面的命令中，你用真实的PacketFence管理IP地址替换了 PF_MANAGEMENT_IP 这个参数。


aaa new-model
aaa group server radius packetfence
server PF_MANAGEMENT_IP auth-port 1812 acct-port 1813
aaa authentication login default local
aaa authentication dot1x default group packetfence
aaa authorization network default group packetfence
radius-server host PF_MANAGEMENT_IP auth-port 1812 acct-port 1813 timeout 2 key useStrongerSecret
radius-server vsa send authentication

注意：

请保证在交换机有一个本地账户。



配置交换机MAB功能

AAA功能准备之后，我们能配置一些或者所有的交换机端口去演示mac认证旁路功能（MAB）（支持w/o 语音功能）：




switchport mode access
authentication host-mode single-host
authentication order mab dot1x
authentication priority mab dot1x
authentication port-control auto
authentication periodic
authentication timer restart 10800
authentication timer reauthenticate 10800
mab
no snmp trap link-status
dot1x pae authenticator
dot1x timeout quiet-period 2
dot1x timeout tx-period 3

如果你想在一些端口测试下VoIP电话机（例如：语音VLAN 100），可以在你的接口配置下添加下面的命令行：

switchport voice vlan 100
authentication host-mode multi-domain

配置SNMP

最后，针对一些操作（像VoIP），PacketFence仍然需要通过SNMP访问交换机。请务必保证你像下面一样配置两个SNMP团体名：



   snmp-server community ciscoRead ro
snmp-server community ciscoWrite rw

你可以参考Cisco Catalyst 文档配置更多的选项。



配置授权的变更

aaa server radius dynamic-author client PF_MANAGEMENT_IP server-key useStrongerSecret port 3799



保存配置

所有配置完成后，千万不要忘记用：wirte mem 保存你的配置。





测试和演示

恭喜你，你完成所有的设置和准备工作！如果你的设置配置正确，你应该做到如下事情：

• 从PacketFence环境能工到达（或ping通）交换机

• 登录PacketFence管理UI（https://management_IP:1443）

• 使用demouser/demouser 凭证在mac认证的端口连接上一个用户设备，演示一次认证过程


FreeRADIUS

PacketFence ZEN 6.4.0使用预先配置的FreeRADIUS完成有线和无线的认证（使用EAP协议的8021.X认证和mac认证）。我们为了802.1X认证创建了一个本地用户。

主要的配置文件如下：

• /usr/local/pf/conf/radiusd.conf：RADIUS服务的配置模板

• /usr/local/pf/conf/eap.conf：使用EAP协议的802.1X认证的配置模板

• /usr/local/pf/conf/sql.conf ：RADIUS记账功能和RADIUS客户端配置模板

• ▪/usr/local/pf/raddb/users：定义本地的802.1X用户

• /usr/local/pf/raddb/sites-enabled/packetfence：定义在AAA（认证-授权-记账）不同阶段的模块默认配置

• /usr/local/pf/raddb/sites-enabled/packetfence-tunnel：定义主要是为了隧道EAP处理进程的一个本地虚拟主机。这是默认虚拟主机的扩展。

• /usr/local/pf/raddb/packetfence.pm ： PacketFence的FreeRADIUS模块。与PacketFence协同工作。


VLANAccess

• 务必保证在交换机配置了注册、隔离和正常VLAN

• 配置一个交换机端口为trunk端口能够访问所有VLAN。本征VLAN应该是管理VLAN（vlan1）

• 把你PacketFence主机的eth0连接上trunk端口

• 把一个交换机端口划分在注册VLAN

• 把另外一个交换机端口划分在隔离VLAN

• 分配一个具有静态IP地址（配置正确的网段）的主机放在注册VLAN

• 分配一个具有静态IP地址（配置正确的网段）的主机放在隔离VLAN

• 保证在VLAN2的设备能够通过eth0.2（且只能通过这个接口）PacketFence直接通信

• 保证在VLAN2的设备不能和其他VLAN的设备通信

• 保证在VLAN3的设备能够通过eth0.3（且只能通过这个接口）PacketFence直接通信

• 保证在VLAN3的设备不能和其他VLAN的设备通信


第七章 测试



在vlan部署模式注册一个设备

你现在可也测试注册过程。你需要做如下事情：

• 在交换机上连接一个未注册的设备

• 保证PacketFence能够从交换机收到radius认证请求。查看PacketFence的日志文件：/usr/local/pf/logs/packetfence.log

• 保证PacketFence处理了radius请求，并将交换机端口划分为注册VLAN（VLAN2）。再次查看PacketFence日志文件：/usr/local/pf/logs/packetfence.log


在电脑上操作：

• 打开一个浏览器

• 尝试连接一个HTTP站点（不能是HTTPS站点，例如：www.baidu.com)

• 务必保证不管你想要访问什么网站，你只能访问注册页面


注册这台电脑使用：

• 用户名：demouser

• 密码：demouser


一旦这台电脑注册完成，请确认：

• PacketFence将这个交换机端口划在正常VLAN（VLAN10）

• 这台电脑能够连接上网络并能够访问Ineternet。
