静态路由及浮动路由的配置

jy166102

一、实验目的
　　（1）理解路由的基本概念；
（2）掌握路由器的基本访问方法及操作过程；
（3）理解静态路由、默认路由、浮动路由概念、应用场合与配置方法；

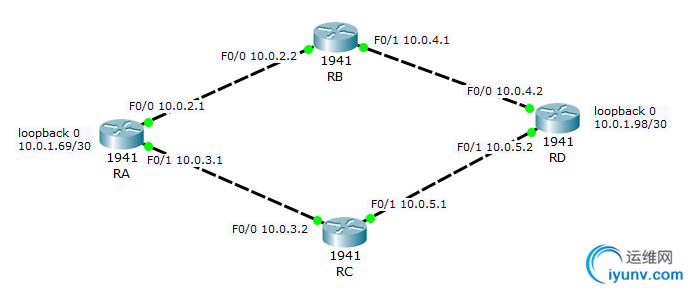

二、实验拓扑

三、实验设备
　　（1）DCR路由器4台；
（2）PC机4台，电源线、console线、交叉网线各4条；
注：以下截图是在 Cisco Packet Tracer 7.0 上测试并截取的。
四、实验要求
　　（1）按照网络拓扑图给各路由器端口配置指定的IP地址。
（2）为路由器RA、RB、RC、RD上配置静态路由，实现全网的互联互通。

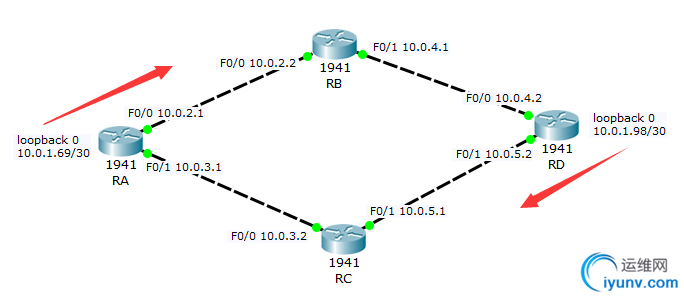

（3）链路RA→RB→RD是路由器RA访问网络10.0.1.98/30的主链路，RD→RC→RA是路由器RD访问网络10.0.1.69/30的主链路。请为链路RA→RB→RD、RD→RC→RA配置浮动路由，实现路由链路冗余。
RouteG0/0G0/1Loopback0RA10.0.2.110.0.3.110.0.1.69/30RB10.0.2.210.0.4.1RC10.0.3.210.0.5.1RD10.0.4.210.0.5.210.0.1.98/30五、实验步骤:
第一步：物理设备连接
　　分别将4台路由器配置线的一端与console口连接,另一端与PC的串口相连。
再用交叉线按拓扑图将4台路由器连接起来。
第二步：路由器各端口IP配置
　　（1）RA配置端口IP

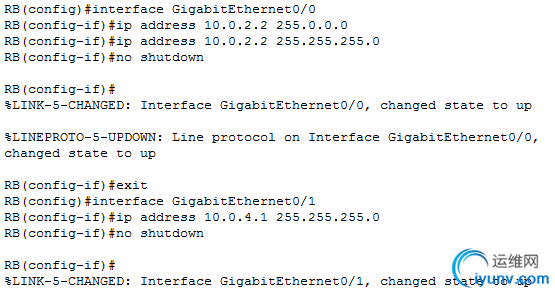

（2）RB配置端口IP

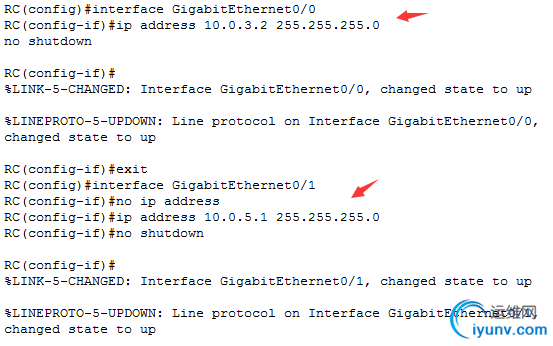

（3）RC配置端口IP

（4）RD配置端口IP

第三步：路由器配置静态路由
　　（1）RA配置到 10.0.4.0、10.0.5.0 网段的静态路由：

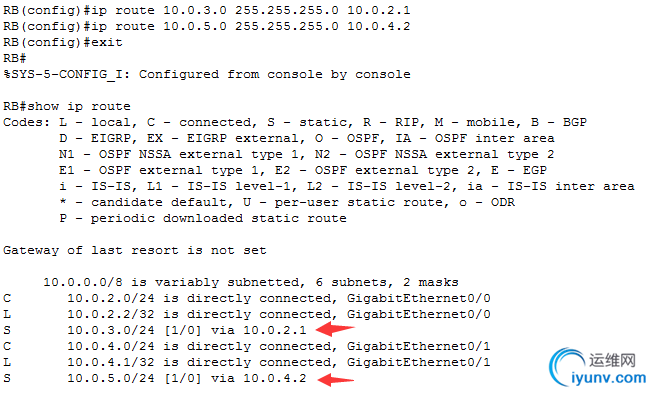

（2）RB配置到 10.0.3.0、10.0.5.0 网段的静态路由：

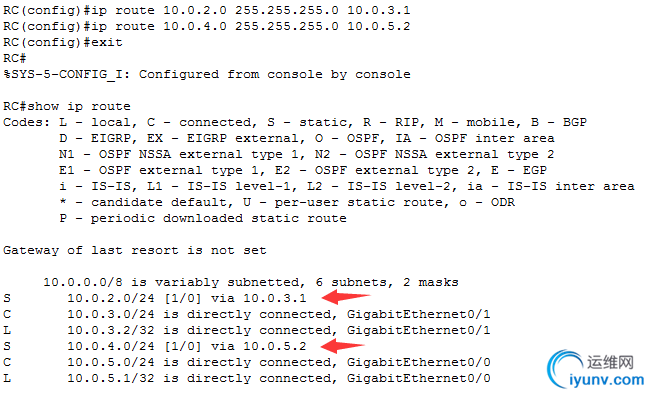

（3）RC配置到 10.0.2.0、10.0.4.0 网段的静态路由：

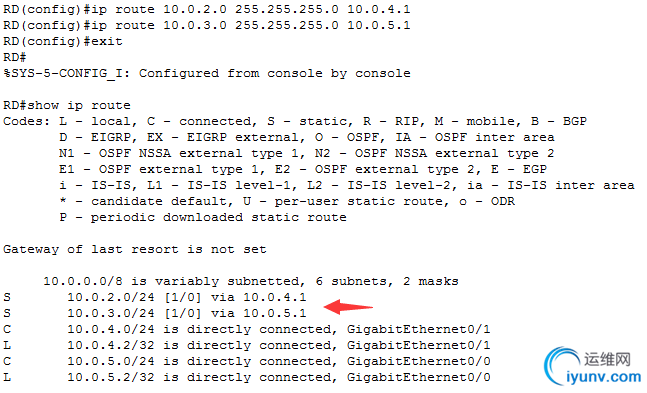

（4）RD配置到 10.0.2.0、10.0.3.0 网段的静态路由：

第四步：路由器使用 ping 命令，验证全网联通

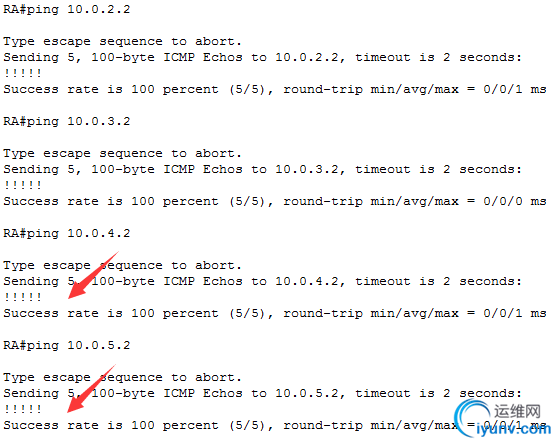

　　（1）RA ping 10.0.4.0、10.0.5.0 网段：

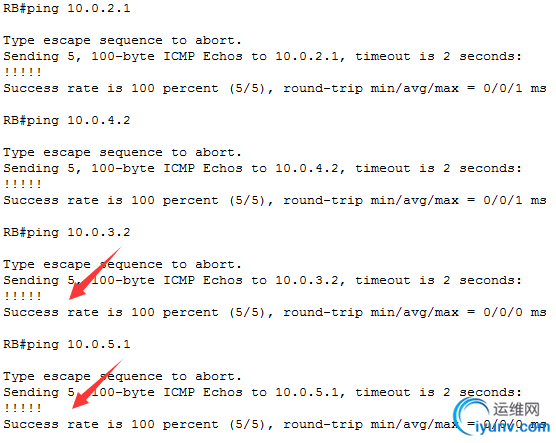

（2）RB ping 10.0.3.0、10.0.5.0 网段：

（3）RC ping 10.0.2.0、10.0.4.0 网段：

（4）RD ping 10.0.2.0、10.0.3.0 网段：

第五步：浮动路由配置
　　（1）RA 配置环回接口 IP，并配置到 RD 环回接口的主路由、浮动路由（距离20）；

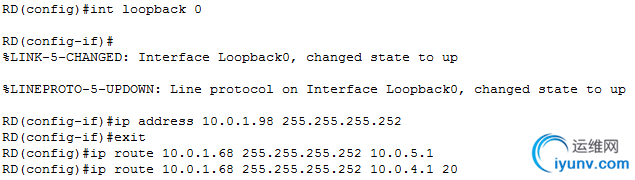

（2）RD 配置环回接口 IP，并配置到 RA 环回网络的主路由、浮动路由（距离20）；

（3）RB、RC 分别配置到 RA、RD 环回网络的路由。

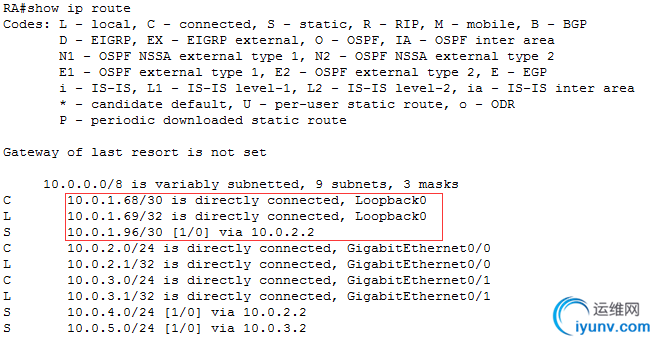

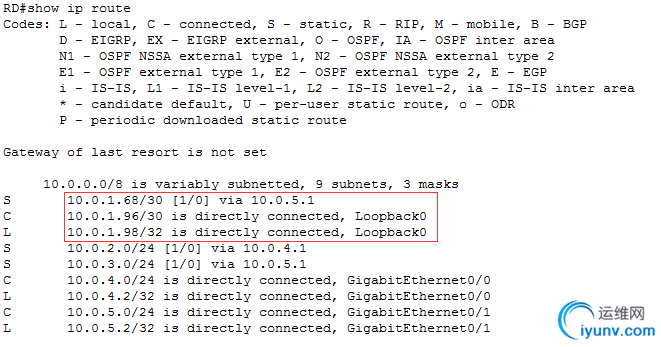

（4）RA、RD 使用 show ip route 命令查看路由表。

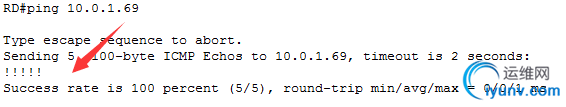

第六步：RA、RD 使用 ping 命令，测试到对方环回网络的连通性。

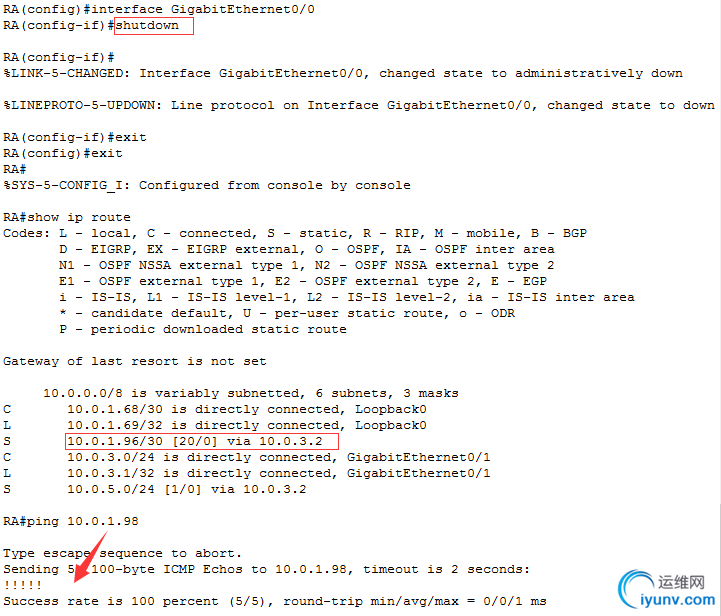

第七步：关闭 RA 的 G0/0 端口，测试是否启用浮动路由，再测试到环回网络的连通性。

从图中可以看到：RA 到 RD 的 环回网络启用了刚才配置的浮动路由。
