Nginx+keepalive做双机热备（主主模式）实现负载均衡

erfsfd

keepalive：
    简单一点来说，keepalive就是一个在TCP中可以检测死连接的机制。
    原理：
    keepalive的原理很简单，TCP会在空闲的时候发送数据给对方：

    如果主机可达，对方就会响应ACK应答，就会认为是该主机是存活的；
    如果主机可达，但应用程序退出，对方就会发RST应答，发送TCP撤销连接；
    如果可达，但应用程序崩溃了，对方主机就会发送FIN消息；
    如果对方主机不响应ACK、RST，则会继续发送，直到超时，就会撤销连接。（默认是2个小时）
双机热备：
        特指基于高可用系统中的两台服务器的热备（或高可用）。
        双机高可用按工作中的切换方式分为：主-备方式（Active-Standby方式）和双主机方式（Active-Active方式），主-备方式即指的是一台服务器处于某种业务的激活状态（即Active状态），另一台服务器处于该业务的备用状态（即Standby状态)。而双主机方式即指两种不同业务分别在两台服务器上互为主备状态（即Active-Standby和Standby-Active状态）。

开始搭建实验环境（CentOS 7）

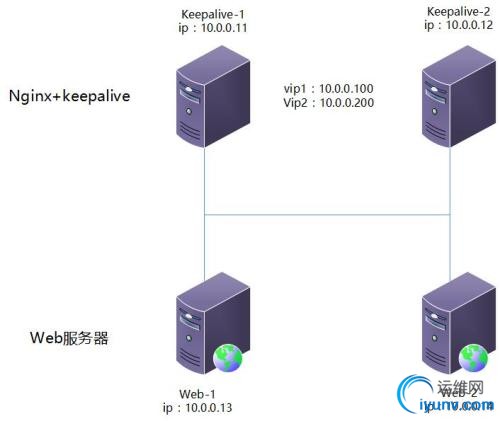

一、大致拓扑图：

拓扑图

主机	ip地址	主机角色	vip
keepalive-1	10.0.0.11	keepalive+Nginx	vip1：10.0.0.100 vip2：10.0.0.200
keepalive-2	10.0.0.12	keepalive+Nginx
web-1	10.0.0.13	web服务器
web-2	10.0.0.14	web服务器

说明：

负载均衡器（keepalive-1）：

10.0.0.11（通过keepalived配置了vip：10.0.0.100和10.0.0.200供外使用）
负载均衡器（keepalive-2）：

10.0.0.12（通过keepalived配置了VIP：10.0.0.100和10.0.0.200供外使用）

后端代理的web服务器（这里为了简单就使用Apache作为web服务）：
10.0.0.13:80(web-1)
10.0.0.14:80(web-2)

二、实验步骤：


2.1、先弄好各主机的配置
    1、配好ip地址，把selinux设置为disabled，在这里，我把firewalld防火墙也关掉了，设置为开机不启动，把yum源配置为阿里云的源。
    2、在web-1和web-2，先用yum装好Apache服务，并配置好网页，这里就不写出来了。
    3、为防止各台主机的时间不同步，在这里先同步一下时间

1 2	yum install -y ntpdate     ntpdate -u 0.pool.ntp.org

2.2、在主机keepalive-1和keepalive-2上安装Nginx和keepalive（注：Nginx是源码编译安装的）

    1、安装软件依赖包：

1 2	yum-y groupinstall "Development Tools" "Server PlatformDeveopment"     yum-y install openssl-devel pcre-devel

    2、下载Nginx安装包

1 2 3

cd /usr/local/src      yum install -y wget      wget http://nginx.org/download/nginx-1.2.8.tar.gz

    3、添加Nginx用户和解压Nginx安装包

1 2 3 4

useradd nginx       cd /usr/local/src       tar zxvf nginx-1.2.8.tar.gz       cd nginx-1.2.8

    4、安装nginx包

1 2	./configure--prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_ssl_module--with-http_flv_module --with-http_stub_status_module--with-http_gzip_static_module --with-pcre

    5、开始编译

1	make  && make install

    6、编译完成后，我们就可以启动Nginx了

1 2 3 4 5

/usr/local/nginx/sbin/nginx -t   ##检测Nginx配置是否正确         /usr/local/nginx/sbin/nginx      ##启动Nginx         ##注：         ##如果Nginx进程已经存在了，则可以先杀死该进程再启动         ps -ef | grep nginx | awk '{print $2}'| xargs kill -9

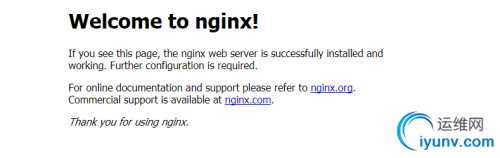

    7、启动成功后，我们就可以看到以下的web页面了


       到此Nginx就已经编译安装完成了。
    8、然后开始配置Nginx反向代理服务。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

vim /usr/local/nginx/conf/nginx.conf          ##找到server，并在server前面添加upstream，配置如下：          upstream web{                  server 10.0.0.13:80  max_fails=3 fail_timeout=20s weight=2;                  server 10.0.0.14:80  max_fails=3 fail_timeout=20s weight=2;          }          server {                  listen       80;                  server_name  localhost;                  #charset koi8-r;                  #access_log logs/host.access.log  main;                  location / {                  #    root   html;                  #    index  index.html index.htm;                  proxy_pass http://web;                                 proxy_set_header Host $host;                    proxy_set_header X-Real-IP $remote_addr;                    proxy_set_header X-Forwared-For $proxy_add_x_forwarded_for;                    }           }

       然后检查配置是否正确，如果没有错误就重新读取Nginx的配置文件（如果之前没有启动Nginx，就直接启动Nginx就好了）

1 2 3 4

[iyunv@keepalive-1 ~]# /usr/local/nginx/sbin/nginx -t           nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok           nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful           [iyunv@keepalive-1 ~]# /usr/local/nginx/sbin/nginx -s reload

           访问Nginx，查看Nginx反向代理是否成功（Nginx反向代理成功）
            [iyunv@keepalive-1 ~]# curl 10.0.0.11
            It is web1
            [iyunv@keepalive-1 ~]# curl 10.0.0.11
            It is web2
            [iyunv@keepalive-1 ~]# curl 10.0.0.11
            It is web1
            [iyunv@keepalive-1 ~]# curl 10.0.0.11
            It is web2
       到此Nginx就算配置好了，另外一台（keepalive-2）也是一样的配置。


2.3、开始配置keepalive
    安装keepalive（这里使用yum安装就好了）

1	yum install -y keepalived

    开始配置keepalive文件（可以把原来的配置文件重命名为.bak作为备份，重新编辑一份配置文件）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

##主机keepalive-1的配置文件：     [iyunv@keepalive-1 ~]# cat /etc/keepalived/keepalived.conf  ##主机keepalive-1     ! Configuration File for keepalived        global_defs {          notification_email {          acassen@firewall.loc          #failover@firewall.loc          #sysadmin@firewall.loc        }     }           vrrp_script nginx_check {     ##定义监控Nginx的脚本         script "/etc/keepalived/nginx_check.sh"         interval 1    ##没1s检测一次         weight -5     ##优先级减去5         fall 2                           rise 1     }        vrrp_instance VI_1 {        ##定义vrrptest实例         state MASTER            ##服务器状态         interface ens33         ##使用的接口         virtual_router_id 51    ##虚拟路由的标志，一组lvs的虚拟路由标识必须相同，这样才能切换         priority 150            ##服务启动优先级，值越大，优先级越高，BACKUP 不能大于MASTER         advert_int 1            ##服务器之间的存活检查时间         authentication {             auth_type PASS      ##认证类型             auth_pass 123456    ##认证密码，一组lvs 服务器的认证密码必须一致            }         virtual_ipaddress {     ##虚拟IP地址             10.0.0.100           }         track_script {           ##执行监控nginx进程的脚本             nginx_check         }     }     vrrp_instance VI_2 {         state BACKUP         interface ens33         virtual_router_id 50         priority 100         advert_int 1         authentication {             auth_type PASS             auth_pass 123456         }         virtual_ipaddress {             10.0.0.200              }         track_script {             nginx_check         }     }

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

##主机keepalive-2的配置文件：     [iyunv@keepalive-1 ~]# cat /etc/keepalived/keepalived.conf  ##主机keepalive-2     ! Configuration File for keepalived        global_defs {          notification_email {          acassen@firewall.loc          #failover@firewall.loc          #sysadmin@firewall.loc        }     }           vrrp_script nginx_check {     ##定义监控Nginx的脚本         script "/etc/keepalived/nginx_check.sh"         interval 1    ##没1s检测一次         weight -5     ##优先级减去5         fall 2                           rise 1     }        vrrp_instance VI_1 {        ##定义vrrptest实例         state BACKUP            ##服务器状态         interface ens33         ##使用的接口         virtual_router_id 51    ##虚拟路由的标志，一组lvs的虚拟路由标识必须相同，这样才能切换         priority 100            ##服务启动优先级，值越大，优先级越高，BACKUP 不能大于MASTER         advert_int 1            ##服务器之间的存活检查时间         authentication {             auth_type PASS      ##认证类型             auth_pass 123456    ##认证密码，一组lvs 服务器的认证密码必须一致            }         virtual_ipaddress {     ##虚拟IP地址             10.0.0.100           }         track_script {           ##执行监控nginx进程的脚本             nginx_check         }     }    vrrp_instance VI_2 {         state MASTER         interface ens33         virtual_router_id 50         priority 150         advert_int 1         authentication {             auth_type PASS             auth_pass 123456         }         virtual_ipaddress {             10.0.0.200              }         track_script {             nginx_check         }     }

    配置Nginx检查脚本，如果Nginx服务停掉了，自动关掉keepalive服务

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

[iyunv@keepalive-1 ~]# cat /etc/keepalived/nginx_check.sh     #!/bin/bash     HOST=`hostname`     mail=123456@qq.com          ##自己的邮箱地址     date=`date "+%F %H:%M:%S"`     pgrep nginx     if [ "$?" -ne "0" ]     then         systemctl stop keepalived         echo "Your nginx:$HOST in $date is dowm" | mail -s "Your nginx is dowm" $mail     fi           chmod a+x /etc/keepalived/nginx_check.sh           ##加入计划任务     crontab -e     */1 * * * *  bash /etc/keepalived/nginx_check.sh >> /dev/null

    在两台主机分别启动keepalive，可以看到VIP已经起来了

主机keepalive-1

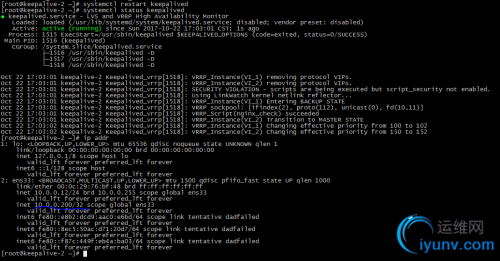

主机keepalive-2

    至此，所有服务就已经配置完成了，接下来就剩下测试了。

三、测试

1、先检查一下写的检查Nginx服务启用的脚本是否能够正常使用

1 2 3 4 5 6 7 8 9 10

[iyunv@keepalive-1 ~]# bash -x /etc/keepalived/nginx_check.sh     ++ hostname     + HOST=keepalive-1     + mail=123456@qq.com     ++ date '+%F %H:%M:%S'     + date='2017-10-22 17:21:36'     + pgrep nginx     999     1005     + '[' 0 -ne 0 ']'

    经检查发现，该脚本是可以使用的（这里我并没有把Nginx服务停掉来测试）

2、在正常情况下使用vip来访问web服务，我们发现是可以正常访问的。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

[iyunv@localhost ~]# curl 10.0.0.100     It is web1     [iyunv@localhost ~]# curl 10.0.0.100     It is web2     [iyunv@localhost ~]# curl 10.0.0.100     It is web1     [iyunv@localhost ~]# curl 10.0.0.100     It is web2     [iyunv@localhost ~]#     [iyunv@localhost ~]# curl 10.0.0.200     It is web1     [iyunv@localhost ~]# curl 10.0.0.200     It is web2     [iyunv@localhost ~]# curl 10.0.0.200      is web1     [iyunv@localhost ~]# curl 10.0.0.200     It is web2

3、当我们把主机keepalive-1的Nginx服务停掉时，可以看到主机keepalive-1的keepalive服务已经停掉了，并且vip也迁移到了主机keepalive-2上了，主机keepalive-2出现了两个vip，并且此时也还是能正常访问web页面，说明我们的实验做成功了。

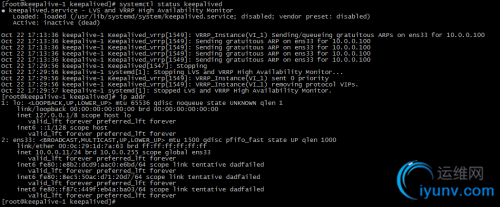

主机keepalive-1

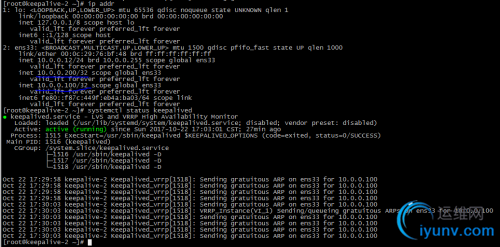

主机keepalive-2

    访问web页面

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

[iyunv@localhost ~]# curl 10.0.0.100     It is web1     [iyunv@localhost ~]# curl 10.0.0.100     It is web2     [iyunv@localhost ~]# curl 10.0.0.100     It is web1     [iyunv@localhost ~]# curl 10.0.0.100     It is web2     [iyunv@localhost ~]#     [iyunv@localhost ~]# curl 10.0.0.200     It is web1     [iyunv@localhost ~]# curl 10.0.0.200     It is web2     [iyunv@localhost ~]# curl 10.0.0.200     It is web1     [iyunv@localhost ~]# curl 10.0.0.200     It is web2

    到这里，我们这次Nginx+keepalive双主机热备做负载均衡的实验就结束了。
