实现基于keepalived高可用集群

dfdfs

keepalived主要模块是VRRP Stack和Cheackers，实现HA集群中失败切换（Failover)功能。Keepalived通过VRRP功能能再结合LVS负载均衡软件即可部署一个高性能的负载均衡集群系统。，Cheackers主要实现对服务器运行状态检测和故障隔离。其中ipvs和realserver健康状态检查通过配置文件配置就可以实现，而其他服务高可用则需要通过自己编写脚本，然后配置keepalived调用来实现。   Keepalived运行有3个守护进程。父进程主要负责读取配置文件初始化、监控2个子进程等；然后两个子进程，一个负责VRRP，另一个负责Cheackers健康检查。其中父进程监控模块为WacthDog，工作实现：每个子进程打开一个接受unix域套接字，父进程连接到那些unix域套接字并向子进程发送周期性（5s）hello包。
   VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）可以认为是实现路由器高可用的协议，简单的说，当一个路由器故障时可以由另一个备份路由器继续提供相同的服务。
   VRRP根据优先级来确定虚拟路由器中每台路由器的角色（Master路由器或Backup路由器）。VRRP优先级的取值范围为0到255（数值越大表明优先级越高），可配置的范围是1到254，优先级0为系统保留给路由器放弃Master位置时候使用，255则是系统保留给IP地址拥有者使用。优先级越高，则越有可能成为Master路由器。当两台优先级相同的路由器同时竞争Master时，比较接口IP地址大小。接口地址大者当选为Master。

实验一、主从模式的集群服务（基于DR集群工作模式）
1、准备四台主机：都是桥接模式
      一台Director-master，DIP:172.17.111.117 VIP：172.17.111.111
        一台Director-backup，DIP:172.17.222.220 VIP：172.17.111.111
      一台后台服务器，RIP：172.17.111.234 VIP：172.17.111.111
      一台后台服务器，RIP：172.17.111.222 VIP：172.17.111.111
2、Director-master上操作：
              ①安装keepalived服务：
                 yum install keepalived
              ②修改配置文件：
                 vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   notification_email {
     root@localhost   邮件接收者
   }
   notification_email_from Alexandre.Cassen@firewall.loc 发件人
   smtp_server 127.0.0.1   发邮件的服务器
   smtp_connect_timeout 2   连接超时时间
   router_id LVS_DEVEL     路由器的标识
}
vrrp_instance VI_1 {       配置虚拟路由器的实例
    state MASTER        初始状态
    interface eth0       所用端口
    virtual_router_id 50   虚拟路由的ID号
#    nopreempt 非抢占式，当多个BACKUP时，其中有个BACKUP的优先级高但是为非抢占式，那么它就不去抢VIP。
    priority 100        优先级
    advert_int 1        VRRP通告间隔
authentication {         认证机制
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.17.111.111
    }
}

virtual_server 172.17.111.111 80 {   虚拟服务
    delay_loop 6            服务轮询的时间间隔
    lb_algo wrr          LVS调度算法
    lb_kind DR             LVS集群模式
    nat_mask 255.255.255.255
    persistence_timeout 50       会话保持时间
    protocol TCP              健康检查用的协议

    real_server 172.17.111.222 80 { 后端真实节点主机
        weight 1         权重
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3   连接超时时间
            nb_get_retry 3     重连次数
            delay_before_retry 3 重连间隔
        }
    }
    real_server 172.17.111.234 80 {
        weight 1
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
     ③启动服务：systemctl start keepalived

3、Director-backup上操作：
           ①安装keepalived服务：
                 yum install keepalived
           ②修改配置文件：
                 vim /etc/keepalived/keepalived.conf
           同master的配置文件，只是修改一下初始状态及优先级即可
                    state BACKUP
                    priority 90
           ③启动服务：systemctl start keepalived
4、两个后台服务器上操作：
          ①配置回环网卡：
  ifconfig lo:0 172.17.111.111 broadcast 172.17.111.111 netmask 255.255.255.255 up
            route add -host 172.17.111.111 lo:0
          ②忽略ip与mac不匹配的问题：
            echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
            echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
            echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
            echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
5、测试：刚启动服务查看ip是在MASTER上，当关闭MASTER上的keepalived服务，那么ip就被BACKUP拿走了

实验二、双主模式的集群服务（基于DR集群工作模式）:
1、准备四台主机：都是桥接模式
         一台Director-master，DIP:172.17.111.117 VIP：172.17.111.111 172.17.111.112
         一台Director-backup，DIP:172.17.222.220 VIP：172.17.111.111
172.17.111.112
         一台后台服务器，RIP：172.17.111.234 VIP：172.17.111.111 172.17.111.112
         一台后台服务器，RIP：172.17.111.222 VIP：172.17.111.111 172.17.111.112
2、Director-master1上操作：
         ①安装keepalived服务：
                  yum install keepalived
            ②修改配置文件（具体代码含义请参看上面的实验）：
                  vim /etc/keepalived/keepalived.cong
! Configuration File for keepalived
global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 50
#    nopreempt
    priority 100
    advert_int 1
authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.17.111.111
    }
}
virtual_server 172.17.111.111 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.255
    persistence_timeout 50
    protocol TCP

    real_server 172.17.111.222 80 {
        weight 1
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.17.111.234 80 {
        weight 1
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
vrrp_instance VI_2 {
    state BACKUP
    interface eth0
    virtual_router_id 51
#    nopreempt
    priority 90
    advert_int 1
authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.17.111.112
    }
}

virtual_server 172.17.111.112 443 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.255
    persistence_timeout 50
    protocol TCP

    real_server 172.17.111.222 443 {
        weight 1
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 172.17.111.234 443 {
        weight 1
        HTTP_GET {
            url {
              path /
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
         ③启动服务：systemctl start keepalived

3、Director-master2上操作：
         ①安装keepalived服务：
                yum install keepalived
         ②修改配置文件：
                vim /etc/keepalived/keepalived.conf
           内容与上面基本一致，只需修改vrrp_instance VI_1中
            state BACKUP
            priority 90  #小于100
          修改vrrp_instance VI_2中
            state MASTER
            priority 100
         ③启动服务：systemctl start keepalived

4、两个后台服务器上操作：

          ①配置回环网卡：

ifconfig lo:0 172.17.111.111 broadcast 172.17.111.111 netmask 255.255.255.255 up

route add -host 172.17.111.111 lo:0

ifconfig lo:1 172.17.111.112 broadcast 172.17.111.111 netmask 255.255.255.255 up

route add -host 172.17.111.112 lo:1

          ②忽略ip与mac不匹配的问题：

            echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

            echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

            echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

            echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

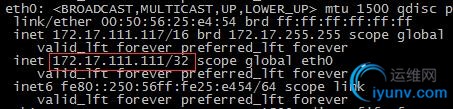

5、测试：刚启动服务时MASTER1主机上有172.17.111.111无172.17.111.112

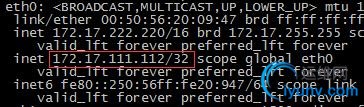

              MASTER2主机上有172.17.111.112无172.17.111.111

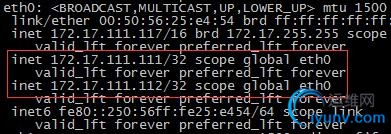

当关闭MASTER2主机时，两个VIP都会在MASTER1主机上，而MASTER2主机上无VIP
