远程显示(操作) 服务器 GUI 程序(图形化界面) (基于 X11 Forwarding + Centos + MobaXterm)

sharpds77

　　在做 数据分析（数据挖掘 或 机器学习）的时候，我们经常需要绘制一些统计相关的图表，这些统计、绘图的程序常常是跑在服务器上的，可是服务器出于性能和效率的考虑，通常都是没有安装图形化界面的，于是这些统计、绘图的程序在服务器上压根儿就跑不起来，或者无法直接显示出来，这就很尴尬了！这里咪博士教大家，如何通过 MobaXterm 和 X11 Forwarding 远程显示服务器上的图形化界面（GUI 程序）。
　　一、原理
　　1. X 协议

　　Linux 本身是没有图形化界面的，所谓的图形化界面系统只不过中 Linux 下的应用程序。这一点和 Windows 不一样。Windows 从 Windows 95 开始，图形界面就直接在系统内核中实现了，是操作系统不可或缺的一部分。Linux 的图形化界面，底层都是基于 X 协议。

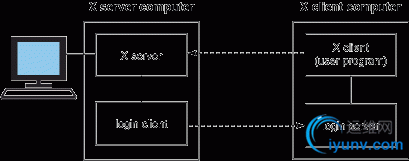

　　X 协议由 X server 和 X client 组成：

• X server 管理主机上与显示相关的硬件设置（如显卡、硬盘、鼠标等），它负责屏幕画面的绘制与显示，以及将输入设置（如键盘、鼠标）的动作告知 X client。

• X client (即 X 应用程序) 则主要负责事件的处理（即程序的逻辑）。


　　举个例子，如果用户点击了鼠标左键，因为鼠标归 X server 管理，于是 X server 就捕捉到了鼠标点击这个动作，然后它将这个动作告诉 X client，因为 X client 负责程序逻辑，于是 X client 就根据程序预先设定的逻辑（例如画一个圆），告诉 X server 说：“请在鼠标点击的位置，画一个圆”。最后，X server 就响应 X client 的请求，在鼠标点击的位置，绘制并显示出一个圆。
　　2. X11 Forwarding

　　这么绕，有啥意义呢？当然有！
　　许多时候 X server 和 X client 在同一台主机上，这看起来没什么。但是， X server 和 X client 完全可以运行在不同的机器上，只要彼此通过 X 协议通信即可。于是，我们就可以做一些“神奇”的事情，比如像本文开头谈到的，在本地显示 (X server)，运行在服务器上的 GUI 程序 (X client)。这样的操作可以通过 SSH X11 Forwarding (转发) 来实现。
　　X11 中的 X 指的就是 X 协议，11 指的是采用 X 协议的第 11 个版本。
　　3. MobaXterm

　　那 MobaXterm 又是什么鬼？MobaXterm 是一款开源、免费的、全功能终端软件。它与 PuTTY 类似，但却比 PuTTY 要强大得多，其中一个很实用的功能就是 MobaXterm 自带 X Server。这样我们就不用劳神地去想怎么在 Windows 上启动 X server 了。
　　小结一下，整个实现逻辑就是：
　　本地机器采用 MobaXterm (自带 X server) 连接远程服务器。然后，在服务器上运行 GUI 程序 (即 X client)，通过 SSH X11 Forwarding，转发到本地 (Windows 机器上)。
　　二、实战
　　1. 服务器端
　　安装 X11 Forwarding 相关软件



sudo yum install xorg-x11-xauth xorg-x11-fonts-* xorg-x11-font-utils xorg-x11-fonts-Type1 xclock
　　启用 X11 Forwarding



sudo vim /etc/ssh/sshd_config
　　将 X11Forwarding 和 X11UseLocalhost 前面的 # 去掉，并将 X11Forwarding 设置为 yes，X11UseLocalhost 设置为 no



#AllowAgentForwarding yes
#AllowTcpForwarding yes
#GatewayPorts no
X11Forwarding yes
#X11DisplayOffset 10
X11UseLocalhost no
　　重启 sshd 服务



sudo systemctl restart sshd.service
　　2. 本地 (Windows 端)
　　下载并安装 MobaXterm
　　https://pan.baidu.com/s/1eS5xdYU
　　远程连接服务器

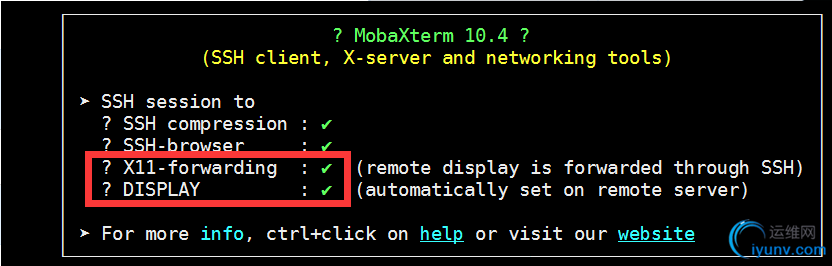

　　注意到 X11-forwarding 和 DISPLAY 这两项都打上了绿色的勾，代表设置成功了。
　　3. 验证
　　在服务器端运行一个 GUI 程序，如



xclock
　　这时候，你在本地 (Windows 端)，就可以看到相应的图形化界面（窗口）

　　【原文链接】http://www.ipaomi.com/2017/11/09/远程显示操作-服务器-gui-程序图形化界面-基于-x11-forwarding-centos/
