2017-2018-1 学号20155329《信息安全系统设计基础》实验一 开发环境的熟悉

队友博客链接

• 20155302杨效宸

• 　　20155332盛照宗

  交叉编译

• 什么是交叉编译，为什么我们要用交叉编译？

• 交叉编译就是在一个平台上生成另一个平台上的可执行代码。这里需要注意的是所谓平台，实际上包含两个概念：体系结构（Architecture）、操作系统（OperatingSystem）。我们主要是学习操作系统。

• 交叉编译的出现和发展：　　
  交叉编译这个概念的出现和流行是和嵌入式系统的广泛发展同步的。


• 　　什么是嵌入式系统：
  　　第一，嵌入式系统是一个计算机系统



　　第二，嵌入式系统是针对某个应用的，也就是通常所说的“专用的”。

• 　　为什么要学习交叉编译：　　
  嵌入式系统中的资源太少
  　　
  交叉编译出来的程序，所要运行的目标环境中，各种资源，都相对有限，所以很难进行直接的本地编译，最常见的情况是：
  　　
  因为编译，开发，都需要相对比较多的CPU，内存，硬盘等资源，而嵌入式开发上的那点资源，只够嵌入式(Linux)系统运行的，没太多剩余的资源，供你本地编译。所以需要在别的平台上进行跨平台编译，然后在其他的平台上运行



实验步骤

1. 交叉编译环境

• 用VMWare打开Ubuntu

• 建立实验目录"mkdir linux_20155329_20155302_20155332"

• 　　在实验目录中编写“hello word”程序，另外补充几行打印所有组员的学号姓名
  　　

  #include<stdio.h>　　
  int main()
  　　
  {
  　　
  printf(Hello,World!\n");
  　　
  printf("Hello,5329胡佩伦\n");
  　　
  printf("Hello,5332盛照宗\n");
  　　
  printf("Hello,5302杨效宸\n");
  　　
  return 0;
  　　
  }


• 参考bocsd目录中的脚本armc.sh, 分别用gcc和交叉编译器arm-none-linux-gnuenbi-gcc编译hello.c，用gcc编译的可执行文件命名linuxhello:gcc hello.c -o linuxhello; 用arm-none-linux-gnuenbi-gcc编译的命名为armhello: /usr/local/toolchain/toolchain4.3.2/bin/arm-none-linux-gnuenbi-gcc hello.c -o armhello

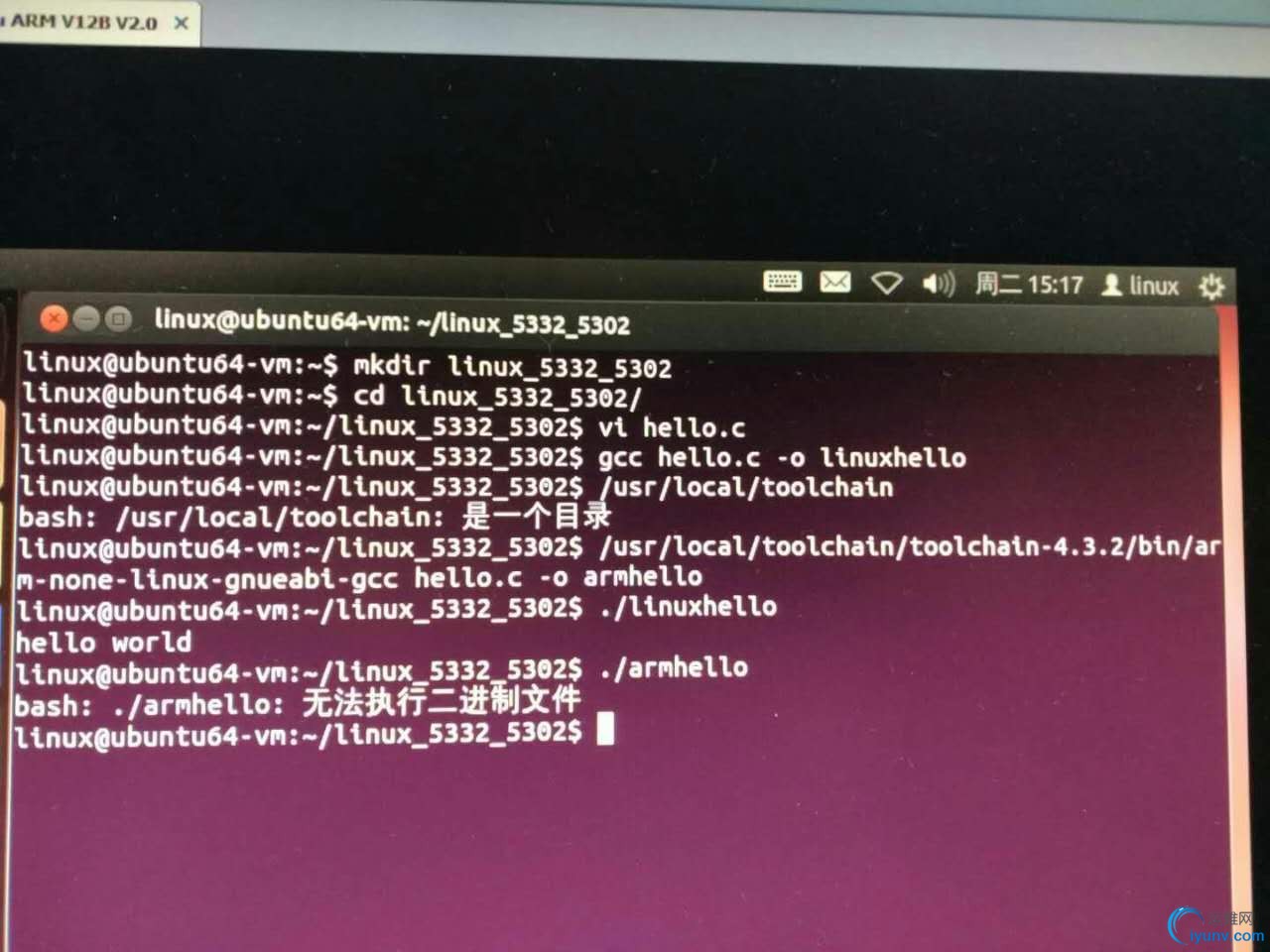

• 　　实验截图如下
  　　




2. 目标机（实验箱）宿主机（Ubuntu）联通

• 到实验室把“USB转串口线”的USB插入实验室电脑

• 用超级终端作为实验箱的显示终端　　
  用ifconfig在超级终端中查看实验箱IP：192.168.0.232，在Ubuntu中用ifconfig在命令行中查看IP192.168.0.230


• 用网线连接实验室台式机和ARM实验箱的网口NET1　　
  在超级终端中输入ping 192.168.0.230(ping UbuntuIP)，在Ubuntu命令行中输入ping 192.168.0.232(ping 超级终端IP)，用ping命令保证目标机和宿主机能互相ping通。

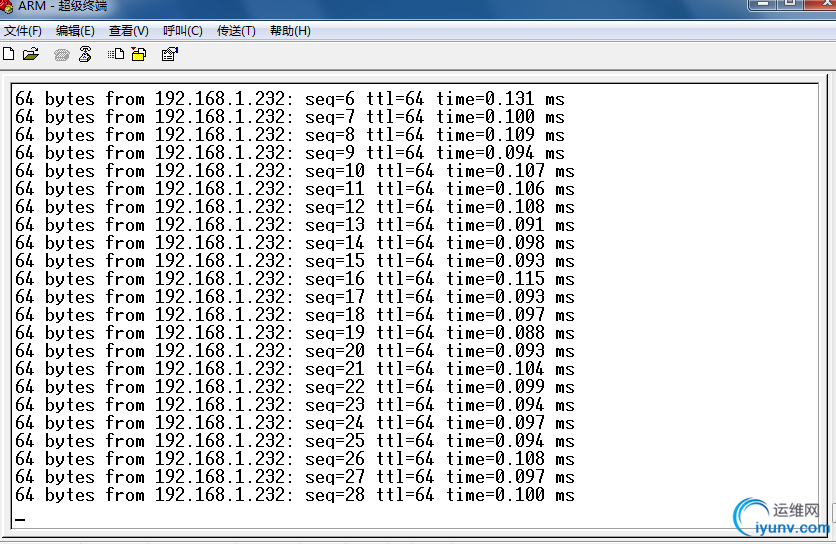

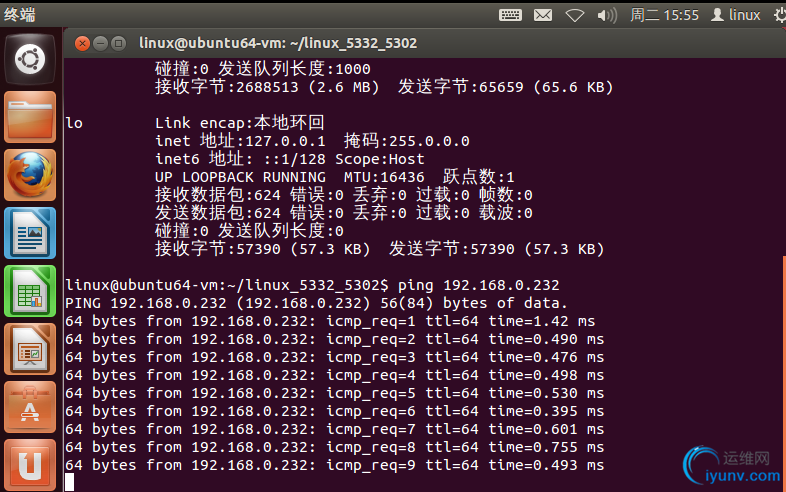

• 实验截图如下:　　

  　　




3. 目标机运行程序：

tftp和nfs

• TFTP　　
  协议是简单文件传输协议，基于UDP 协议，没有文件管理、用户控制功能。TFTP 分为服务器端程序和客户端程序，在主机上通常同时配置有TFTP 服务端和客户端。


• NFS方式是开发板通过NFS挂载放在主机（PC ）上的根文件系统。此时在主机在文件系统中进行的操作同步反映在开发板上；反之，在开发板上进行的操作同步反映在主机中的根文件系统上。实际工作中，我们经常使用NFS　　
  方式挂载系统，这种方式对于系统的调试非常方便。



• 配置/etc/exports

• $ sudo vim /etc/exports

• NFS　　
  允许挂载的目录及权限在文件
  　　
  /etc/exports
  　　
  中进行了定义。例如，我们要将
  　　
  /source/rootfs
  　　
  目录共享
  　　
  出来，那么我们需要在
  　　
  /etc/exports
  　　
  文件末尾添加如下一行：
  　　
  /source/rootfs*(rw,sync,no_root_squash,no_subt


• $ sudo　　
  /etc/init.d/nfs



• kernel-server restart重启服务


实验步骤

• 在超级终端中用“mkdir /arm_20155329_20155332_20155302” 建立实验箱中程序运行目录“arm_20155329_20155302_20155332”

• 在超级终端中运行“mount -t nfs -o nolock 宿主机IP:/home/linux/linux_20155329_20155302_20155332 /arm_20155329_20155332_20155302”通过NFS把宿主机中的“linux_20155302_20155332_20155329组员2学号” 映射到目标机中的“/arm_20155332_5329_5302”

• 超级终端中运行"cd /arm_5332_5329_5302"

• 超级终端中运行"./armhello",

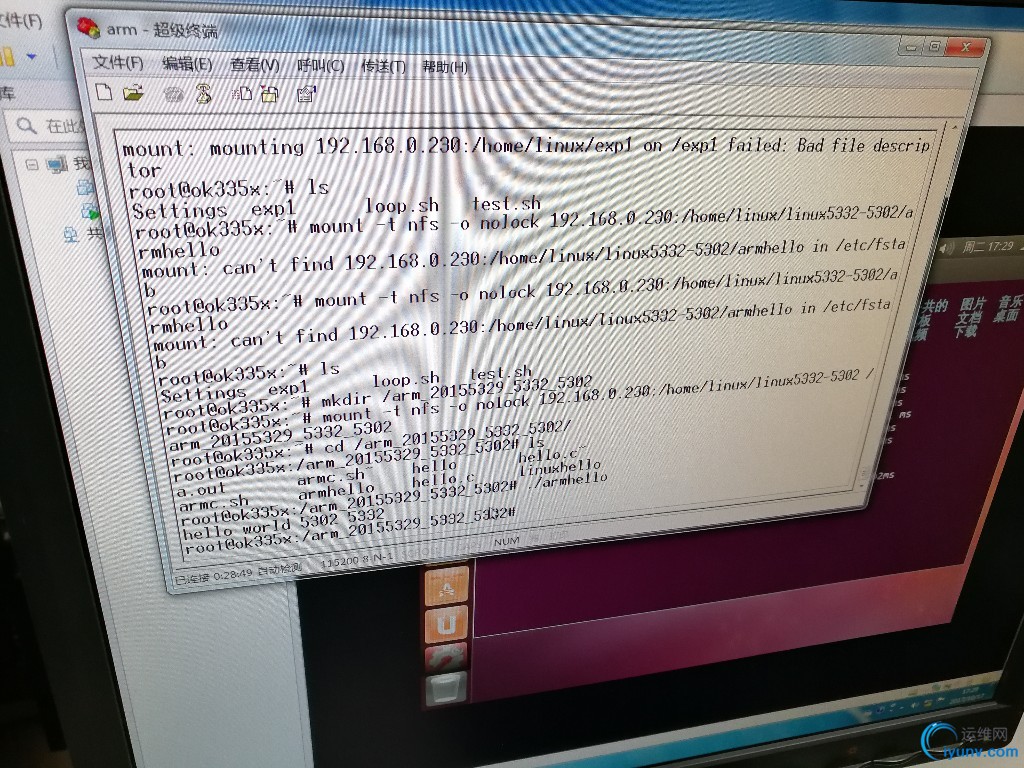

• 截图如下　　




清理工作

• 收拾好实验箱将从箱内取出物品一一放回

• 将拔下的网线插回实验室电脑主机。

• 　　收拾座位卫生并离开。

  实验体会及遇见的问题

  遇见的问题

• 我先是使用自己笔记本电脑做此次试验，在寝室已将电脑按照ARM实验箱指导书配置好，但是在实验室做实验时到了第二步骤时，目标机和宿主机ping不通。同学们用笔记本电脑做的也出现了此类问题，周围又无可用电脑，于是加入了和我共用实验箱的20155302_20155332同学的小组

• 　　第三步骤时，绝对路径错了
  　　
  ，导致没做出来
  　　
  -第四步，由于时间原因并没有完成，下次实验时补上！



实验体会
　　此次实验结束后，给我的感觉就是时间紧张，早上发布的任务，中午才开始学习，做实验，对实验指导书进行学习，没检验。在实验过程中遇见问题，主要在自己笔记本电脑上耽误了很多时间，最后宿主机和目标机无法ping通。实验室电脑开机就用了半小时，装东西什么的弄下来快一小时了。给我们留下的实验的时间就不怎么足够了。

• 这次实验后，希望老师下次实验的发布时间能提前一些。

• 　　对于自己，在实验前将实验内容和老师的学习资料进行学习，将实验内容尽量做好拷入优盘，带入实验室直接用实验室电脑做。
