基于GNU ARM Eclipse的集成环境搭建

heberoxx

GNU ARM官网
　　https://gnu-mcu-eclipse.github.io/
GNU ARM Eclipse是在eclipse的基础上集成了编辑器，编译器，调试器，下载器（JLINK），模拟器，跟踪器的整套环境。
可以非常方便的在一个窗口完成绝大部分操作。
本博文里面全是链接，没有教程
　　以下操作均在windows上验证，不保证但是有很大可能支持linux
　　为了方便懒人们，本博文有下载链接和下载页面。
　　如果时间久远版本迭代，请自行前往下载页面。
　　现在开始英文阅读环节
1. 安装JAVA和eclipse
　　（话说最新的eclipse的版本号怎么是氧气吖？）
　　详见百度
2. 安装GNU ARM-plugin
　　推荐使用update site方式，Marketplace我试了好像不行。
　　选的时候我反正一股脑的都选上了，高玩们可以根据自己的需求选择。
　　以后缺了可以再装了。
　　Tutorial of GNU ARM-plugin
　　不推荐去官网上下载安装包，因为我试了好几次都没成功。毕竟github.io不是一个网盘。
3. 安装GNU ARM Embedded
　　这个是arm的交叉编译器（可能还有个gdb在里面？）
　　Linux请使用apt-get install gcc-arm-none-eabi gdb-arm-none-eabi（适用于Ubuntu，其他linux请自行考虑）
　　Tutorial of GNU ARM Embedded
　　虽然教程里一再强调了不要装在奇怪的路径，但是我还是装在了奇怪的路径，最后会有找不到文件的解决办法
　　Download Page
　　Download gcc-arm-none-eabi-6-2017-q2-update-win32.exe（这好像是个动态链接，最好进上面的下载页面自行下载（对了，没有64位））
4. 安装Windows Build Tools
　　这个是为了在windows下也能用make等编译指令的工具。
　　linux请忽略!
　　linux请忽略!
　　linux请忽略!
　　Tutorial of Windows Build Tools
　　同理，虽然教程里一再强调了不要装在奇怪的路径，但是我还是装在了奇怪的路径，最后会有找不到文件的解决办法
　　Download page
　　Download gnu-mcu-eclipse-build-tools-2.9-20170629-1013-win64-setup
　　Download gnu-mcu-eclipse-build-tools-2.9-20170629-1013-win32-setup
5. 安装Qemu
　　这个是一个PC端的虚拟机，虽然支持不是很好，（至少STM32F429I-Discovery是的），至少能用
　　Tutorial of Qemu
　　Download Page
　　最新版没有windows的，好气啊(debian就是linux)
　　同上，虽然教程里一再强调了不要装在奇怪的路径，但是我还是装在了奇怪的路径，最后会有找不到文件的解决办法
　　Download gnuarmeclipse-qemu-win64-2.8.0-201612271623-dev-setup.exe
　　Download gnuarmeclipse-qemu-win32-2.8.0-201612271623-dev-setup.exe
　　Download gnuarmeclipse-qemu-debian64-2.8.0-201703022210-head.tgz
　　Download gnuarmeclipse-qemu-debian32-2.8.0-201703022210-head.tgz
6. 安装JLINk工具包
　　这个是一个JLINK的接口，可以自动下载程序，在线调试，在线运行。（可能还有更多高级功能，我也不清楚）
　　Tutorial of JLINK
　　再说一遍，虽然教程里一再强调了不要装在奇怪的路径，但是我还是装在了奇怪的路径，最后会有找不到文件的解决办法
　　Download Page
　　Download JLink_Windows_V620c.exe
　　linux的有点多我就不贴了。
7. 安装Tracealyzer
　　对实时操作系统可以进行跟踪，并保存用于分析。但是不能实时观看
　　Download Page
　　Download Tracealyzer for FreeRTOS(HOST)
　　Integrating the Recorder
　　务必定义#define TRC_CFG_ARM_CM_USE_SYSTICK，在trcConfig.h:151之前。
　　否则，在Qemu里面仿真的时候没会有时间标签，生成的Snapshot无法打开。
　　在板子上运行时会出现传输时不稳定，任务的时间标签不正确。
　　我所遇见的现象是很简单的任务运行了很长的时间，没有中断，没有其他任务去打断，而且有大段时间没有任务执行。
　　加上TRC_CFG_ARM_CM_USE_SYSTICK后问题解决。
至此安装过做完成，可以试一下GNU ARM提供的样例binkly。
https://gnu-mcu-eclipse.github.io/tutorials/blinky-arm/

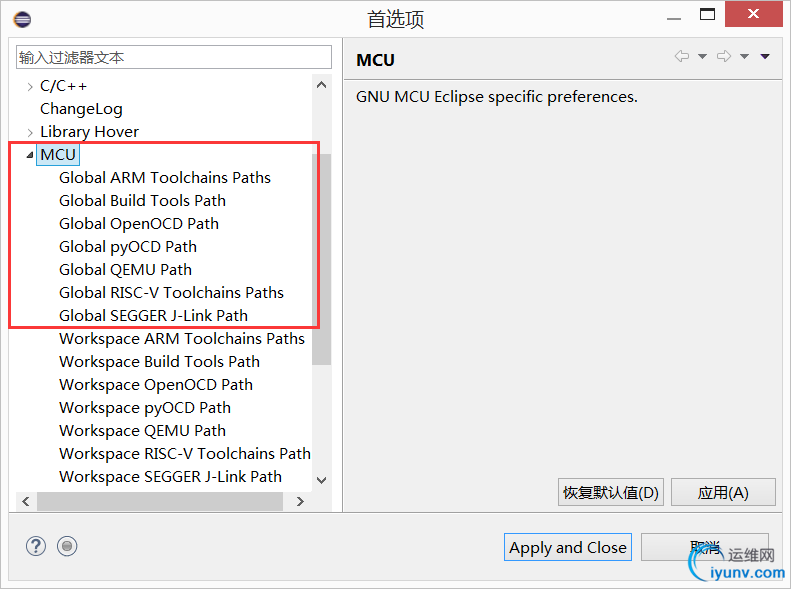

如果找不到路径，在菜单栏里找到：窗口->首选项，就可以逐一设置每个部件的路径了。

ST-LINK环境
　　STM32F429I-Discovery自带ST-LINK，但是上面的都是针对JLINK的。
　　如果想直接用STLINK，请安装STLINK Utility
　　Tutorial of STLink
　　STLink可以升级为JLink
　　Tutorial of update
　　Download Page
　　Download STLinkReflash
