7 添加虚拟交换机及iSCSI存储虚拟机的容错的基础是群集，而要管理与使用群集，需要有"管理网络冗余"、"至少两个共享存储磁盘"。接来下，为每台ESXi主机的管理网络添加冗余网卡，并为ESXi主机添加网络存储磁盘。

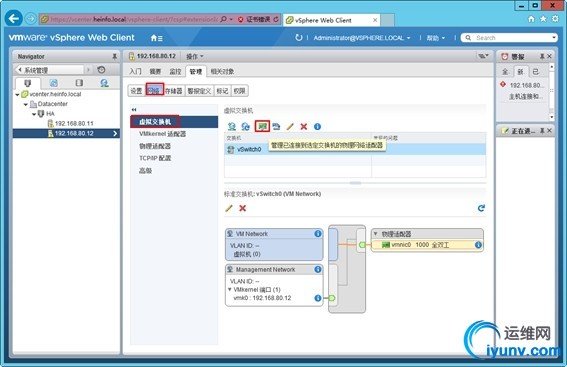

（1）在vSphere Web Client管理界面中，在左侧选中一台主机，在右侧选择"管理→网络自己虚拟交换机"，在列表中选择系统己有的虚拟交换机，单击" "按钮，如图7-1所示。

图7-1 管理虚拟交换机

（2）在"分配的适配器"对话框中，当前可以看到有一个网卡，单击"+"按钮，为交换机添加另一个网卡。
（3）在弹出的"将物理适配器添加到交换机"对话框中，从"网络适配器"列表中，选择要添加的网卡，在此选择vmnic1，这是ESXi主机的第2块网卡，在前期的规划中，我们将1、第2网卡用做ESXi的管理网卡。如果要添加多个网卡，可以按住Shift键选择。
（4）返回到"分配的适配器"对话框，可以看到添加的网卡。

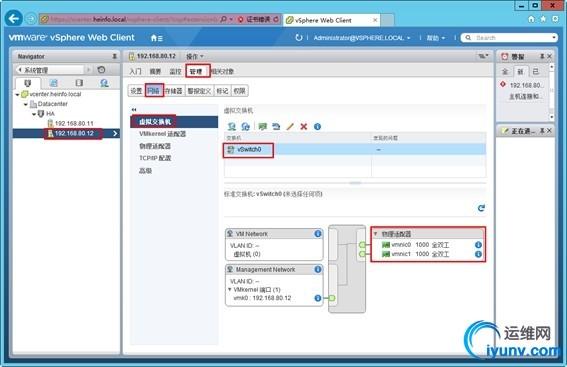

（5）添加之后返回到vSphere Web Client管理控制台，如图7-5所示，可以看到当前的虚拟交换机已经有两个网卡。

图7-5 虚拟交换机

在我们设计实验环境时，为ESXi主机添加了4个网卡，此时可以将剩余的两个网卡添加为虚拟交换机，主要步骤如下。

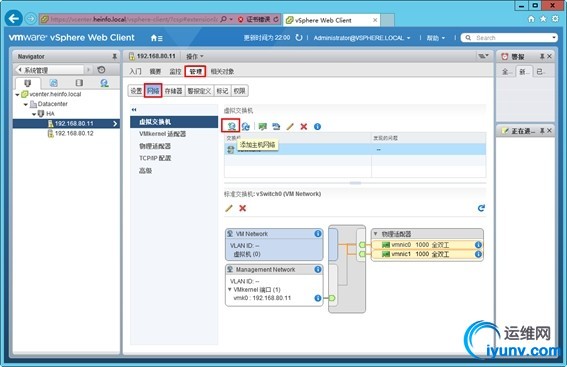

（1）单击" "按钮，添加主机网络，如图7-6所示。

图7-6 添加主机网络

（2）在"选择连接类型"对话框，选择"VMkernel网络适配器"，如图7-7所示。如果新添加的交换机只需要处理虚拟机网卡流量，则可以选择"标准交换机的虚拟机端口组"。

图7-7 选择连接类型

（3）在"选择目标设备"对话框，选择"新建标准交换机"。

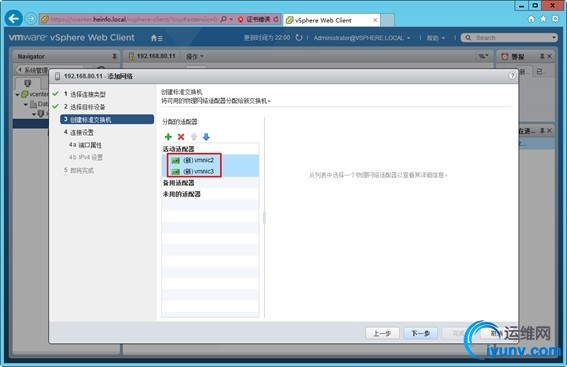

（4）在"创建标准交换机"对话框中，单击"+"按钮，将剩余的vmnic2、vmnic3网卡添加到列表中，如图7-9所示。

图7-9 添加网卡

（5）在"端口属性"对话框，在"启用服务"处根据需要选择，一般要选择vMotion流量、Fault Tolerance日志记录、管理流量，如图7-10所示。

图7-10 端口属性

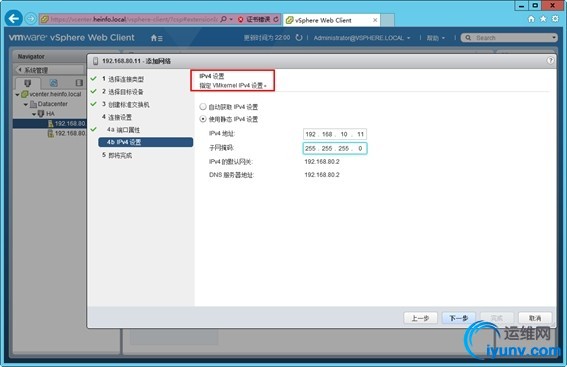

（6）在"IPv4设置"对话框，为新添加VMkernetl设置管理地址，因为该网卡连接的是VMnet1，在前期我们规划VMnet1使用192.168.10.0/24网段，在此我们设置管理地址为192.168.10.11，如图7-11所示。

图7-11 设置管理地址

（7）在"即将完成"对话框，单击"完成"按钮。

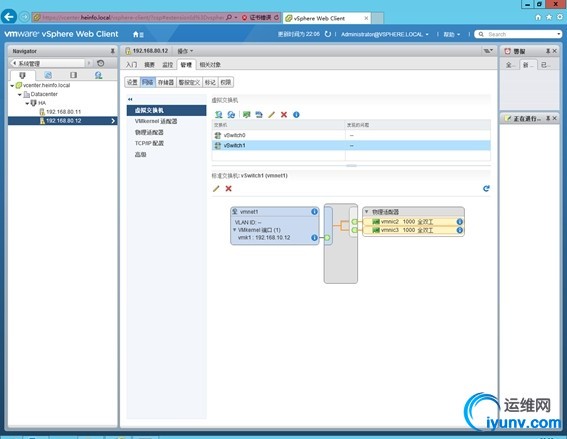

（8）添加之后如图7-13所示。

图7-13 添加标准交换机

（9）同样为要另一个ESXi主机进行相同的操作。
在添加标准交换机之后，为ESXi主机添加"iSCSI软件适配器"，并添加iSCSI存储服务器地址，为ESXi添加存储，主要步骤如下。
（1）在左侧选中ESXi主机，在右侧选择"管理→存储器→存储适配器"，单击"+"按钮，在弹出的列表中选择""，如图7-14所示。

图7-14 添加新的存储适配器

（2）添加iSCSI软件适配器后，在列表中选中新添加的名为vmhba33的iSCSI软件适配器，在适配器详细信息列表中选择"目标"选项卡，单击"添加"按钮，添加iSCSI服务器，如图7-15所示。

图7-15 向iSCSI软件适配器中添加服务器

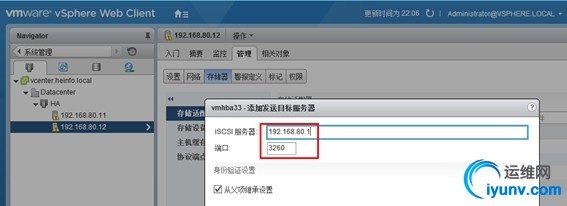

（3）在弹出的"添加发送目标服务器"对话框中，输入iSCSI服务器的IP地址，在此案例中，由于iSCSI服务器配置在Windows Server 2008 R2的主机中，而ESXi Server、vCenter Server使用的是VMware VMnet8虚拟网卡，所以iSCSI服务器的地址是VMnet8虚拟网卡主机端的IP地址192.168.80.1，如图7-16所示。

图7-16 添加发送目标服务器

（4）另外，由于在本案例中，每台ESXi分配了4个网卡，其中2个网卡属于VMnet8，2个网卡属于VMnet1，并且为VMnet1添加了管理地址，所以还可以将主机的VMnet1虚拟网卡地址192.168.10.1添加到iSCSI服务器的目标中来，这是添加了iSCSI服务器目标之后的截图，在iSCSI服务器的列表中显示的地址是192.168.80.1及192.168.10.1。

（5）同样为要另一个ESXi主机进行相同的操作。
由于新添加了存储，所以需要重新扫描存储适配器，才能搜索并找到新的存储设备。扫描并添加新设备的操作如下。
（1）在"管理→存储器→存储适配器"中，单击" "按钮，重新扫描主机上的所有存储适配器以发现新添加的存储设备或VMFS卷。在弹出的"重新扫描存储器"对话框中，选择默认值"扫描新的存储设备"及"扫描新的VMFS卷"。
（2）扫描之后，单击iSCSI适配器，在"目标"、"路径"及"设备"列表中可以看到发现并添加的目标及设备，如图7-19所示。

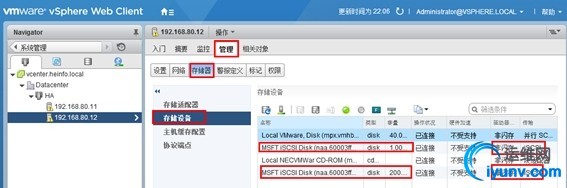

（3）在"管理→存储器→存储设备"列表中，可以看到新添加的存储设备，名为"MSFT iSCSI DISK",大小分别为1000GB和200GB,如图7-20所示。

图7-20 存储设备

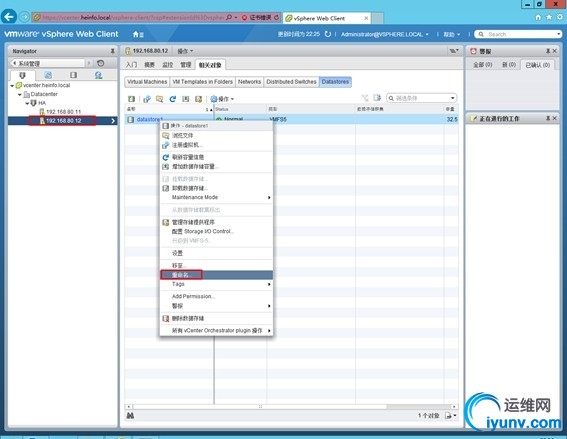

（4）找到存储设备之后，接下来需要将存储设备添加到数据存储中。在左侧选择ESXi主机，在右侧选择"相关对象→datastores"，在此列表中可以将存储设备添加为ESXi可用的数据存储。为了方便后期的管理，我们需要将ESXi本地存储重新命名，例如将第1台ESXi的本地存储命名为esx01-os，将第2台ESXi的本地存储命名为esx02-os，表示这分别是两台ESXi安装操作系统的存储。而对于以后添加的共享存储则用另外的命名方式。右击要重命名的数据存储，在弹出的快捷菜单中选择"重命名"，如图7-21所示。

图7-21 重命名

（5）将192.168.80.12的数据存储重命名为esx02-os。
（6）同样操作，在左侧选中另一台ESXi主机，将该主机本地存储重命名为esx01-os。

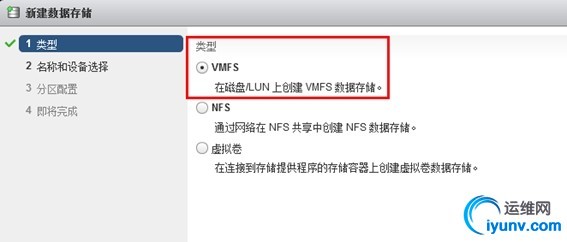

（7）在重命名数据存储之后，将扫描到的iSCSI磁盘添加到ESXi中，作为ESXi共享数据存储使用。单击" "按钮，在弹出的"新建数据存储→类型"对话框中选择"VMFS"，如图7-24所示。

图7-24 选择存储类型

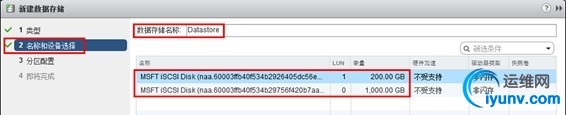

（8）在"名称和设备选择"对话框中，在"列表中"选择可用的数据存储，当前iSCSI存储列表中有两个存储磁盘，大小分别为200GB和1000GB，在此选择其中一个，并在"数据存储名称"文本框中输入新添加的存储名称，如图7-25所示。

图7-25 存储名称和设备选项

（9）在"分区配置"对话框，选择"使用所有可用分区"。

（10）在"即将完成"对话框，显示了添加的存储的大小、存储类型、存储名称、VMFS版本等信息，如图7-27所示。

图7-27 添加存储完成

（11）同样将剩下的另一个iSCSI磁盘添加到数据存储，命名为data02，而原来添加的第1个数据存储则命名为data01。
（12）在网络中有多台VMware ESXi主机时，只需要在一台主机上，添加一次共享存储即可，对于连接到同一存储服务器的存储磁盘，其他主机会自动添加。
在配置好网卡、添加完共享存储之后，修改HA配置，在“vSphere HA→用于检测信号的数据存储”中，选择“使用指定列表中的数据存储并根据需要自动补充”，在“可用检测信号数据存储”列表中选择新添加的data01及data02。
最后，在左侧选中ESXi主机，在“摘要”选项中，没有警告信息。


而在没有添加数据存储、没有添加冗余网卡时，摘要中会显示“该主机的vSphere HA检测信号数据存储数目为0，少于要求数目2”及“此主机当前没有管理网络冗余”。
