理解容器之间的连通性

lijm1522

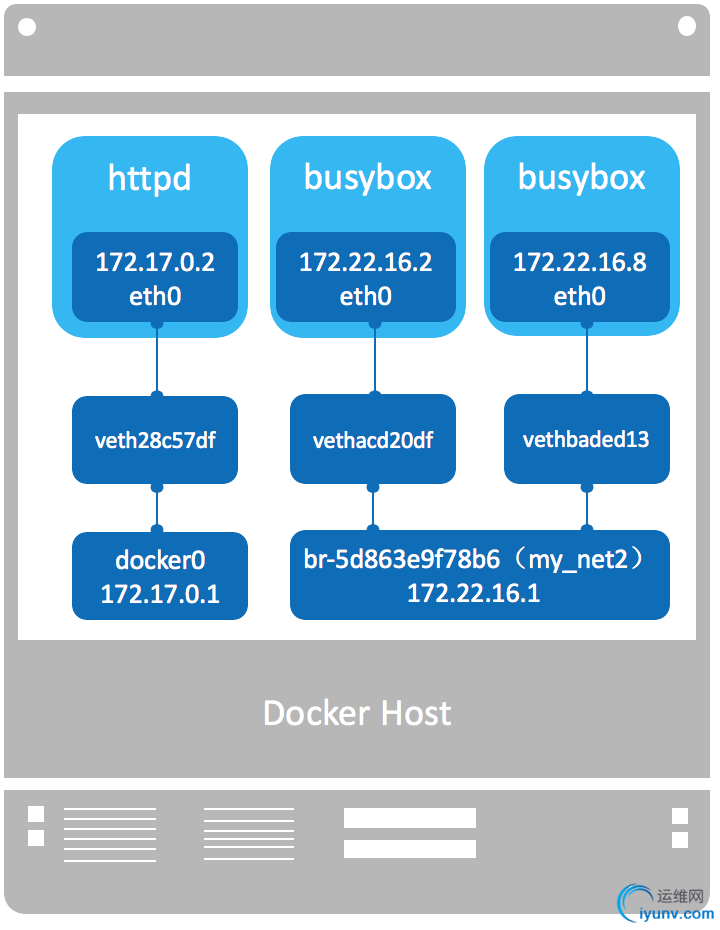

　　通过前面小节的实践，当前 docker host 的网络拓扑结构如下图所示，今天我们将讨论这几个容器之间的连通性。

　　两个 busybox 容器都挂在 my_net2 上，应该能够互通，我们验证一下：

　　可见同一网络中的容器、网关之间都是可以通信的。
　　my_net2 与默认 bridge 网络能通信吗？

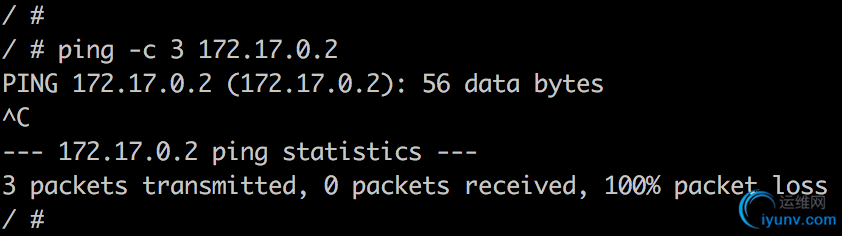

　　从拓扑图可知，两个网络属于不同的网桥，应该不能通信，我们通过实验验证一下，让 busybox 容器 ping httpd 容器：

　　确实 ping 不通，符合预期。
　　“等等！不同的网络如果加上路由应该就可以通信了吧？”我已经听到有读者在建议了。
　　这是一个非常非常好的想法。
　　确实，如果 host 上对每个网络的都有一条路由，同时操作系统上打开了 ip forwarding，host 就成了一个路由器，挂接在不同网桥上的网络就能够相互通信。下面我们来看看 docker host 满不满足这些条件呢？
　　ip r 查看 host 上的路由表：

　　# ip r
　　......
　　172.17.0.0/16 dev docker0  proto kernel  scope link  src 172.17.0.1
　　172.22.16.0/24 dev br-5d863e9f78b6  proto kernel  scope link  src 172.22.16.1
　　......
　　
172.17.0.0/16 和 172.22.16.0/24 两个网络的路由都定义好了。再看看 ip forwarding：

　　# sysctl net.ipv4.ip_forward
　　net.ipv4.ip_forward = 1
　　
ip forwarding 也已经启用了。
　　条件都满足，为什么不能通行呢？
　　我们还得看看 iptables：

　　# iptables-save
　　......
　　-A DOCKER-ISOLATION -i br-5d863e9f78b6 -o docker0 -j DROP
　　-A DOCKER-ISOLATION -i docker0 -o br-5d863e9f78b6 -j DROP
　　......
　　
原因就在这里了：iptables DROP 掉了网桥 docker0 与 br-5d863e9f78b6 之间双向的流量。
　　从规则的命名 DOCKER-ISOLATION 可知 docker 在设计上就是要隔离不同的 netwrok。
　　那么接下来的问题是：怎样才能让 busybox 与 httpd 通信呢？
　　答案是：为 httpd 容器添加一块 net_my2 的网卡。这个可以通过docker network connect 命令实现。

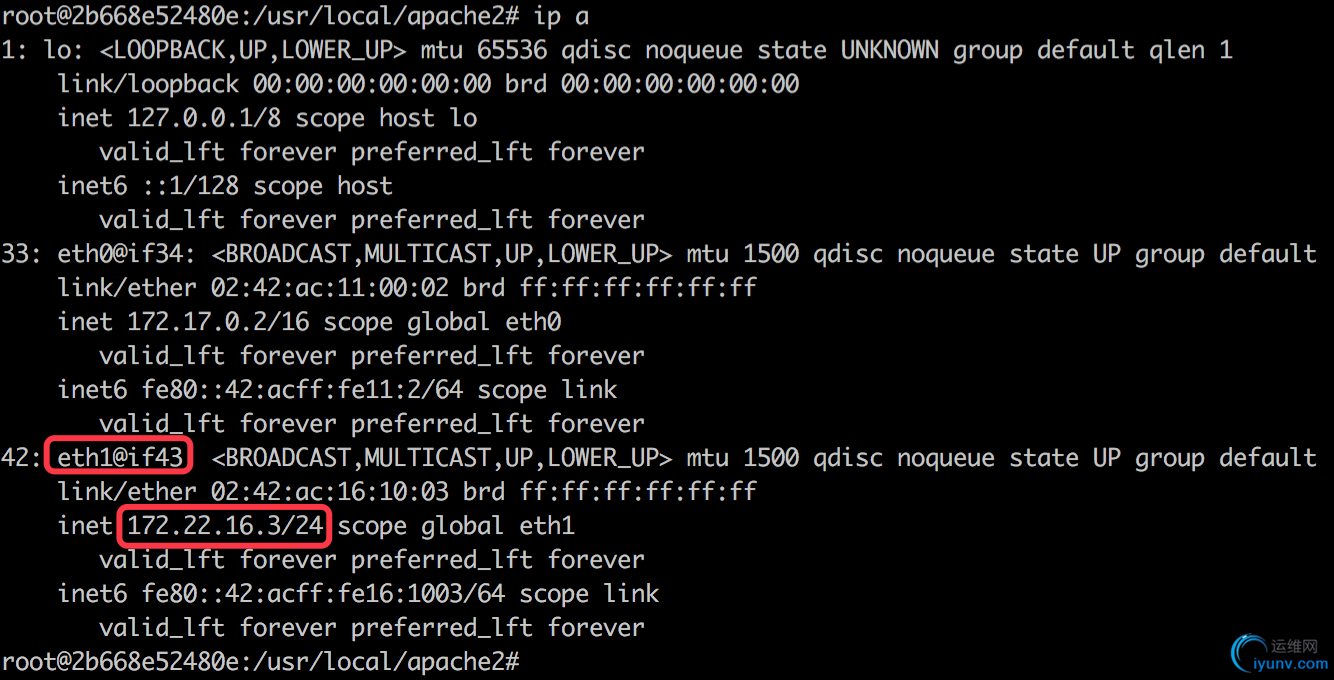

　　我们在 httpd 容器中查看一下网络配置：

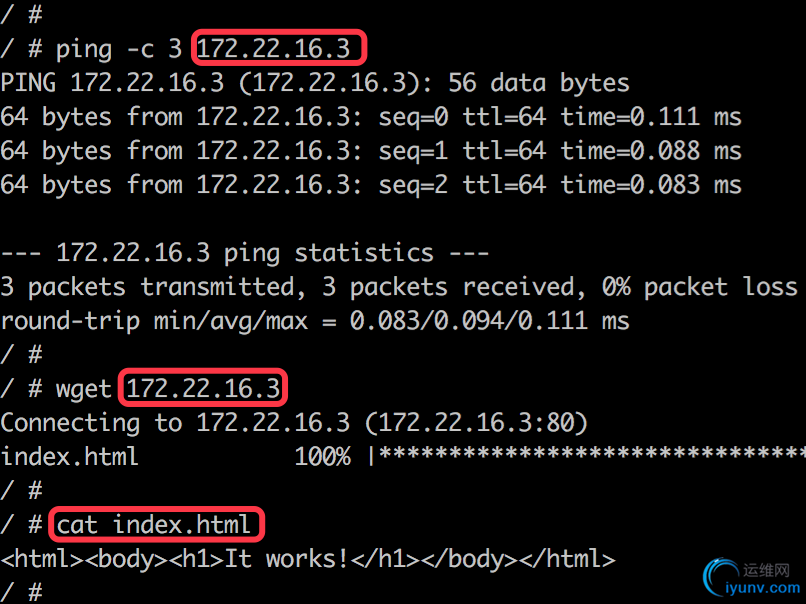

　　容器中增加了一个网卡 eth1，分配了 my_net2 的 IP 172.22.16.3。现在 busybox 应该能够访问 httpd 了，验证一下：

　　busybox 能够 ping 到 httpd，并且可以访问 httpd 的 web 服务。当前网络结构如图所示：

　　下一节我们讨论容器间通信的三种方式。
