华为：vlan基础命令及配置实验

yyert



实验要求：

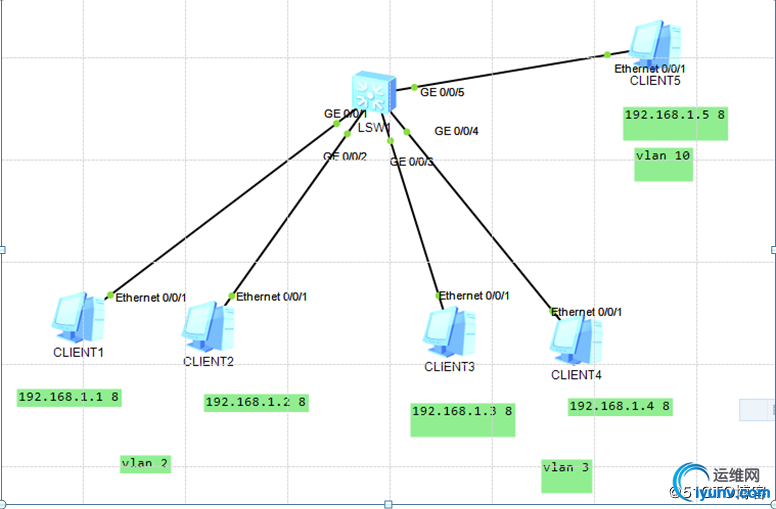

1）VLAN 的规划：VLAN10 为主 VLAN，VLAN  2为互通型从 VLAN，VLAN  3 为隔离型从 VLAN。

2）CLIENT1 与 CLIENT2 划分到 VLAN2，CLIENT3 与 CLIENT4 划分到 VLAN3，CLIENT5 划分到 VLAN10。

3）查看 PC 间的通信情况

LSW 上配置

LSW:

将连在pc 的 g 0/0/1---g 0/0/5  的接口 配置 access 端口

将接口下 启用  mux-vlan 功能

每个端口 都以上 g 0/0/2  端口 为例子 ，配置-- 进入接口--配置access端口---加入相对vlan ----在接口下启用 mux-vlan 功能！！

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，
相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，
一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点：
网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。
在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组，默认情况下这些不同的广播域是相互隔离的。
不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。

VLAN: virtual local area network ,虚拟局域网
            -背景
                   可以在2层网络，分割不同的广播域，
                   从而可以实现故障的隔离与快速定位；
            -定义
                   一个VLAN就是一个网段，并且其中的成员主机
                   可以位于不同的物理位置；
VLAN配置：
             1、创建VLAN
                     SW(config)# vlan 12
             2、配置端口模式
                      SW(config)#interface fas0/1
                      SW(config-if)#switchport mode  access
             3、将端口放入 VLAN
                      SW(config)#interface fas0/1
                      SW(config-if)#switchport  access vlan 12
             4、验证与测试
                      SW# show vlan brief
                      SW# show mac-address-table
              PC：
                     ping 192.168.12.X
