[Kubernetes]Kubernetes的网络模型

lipeng

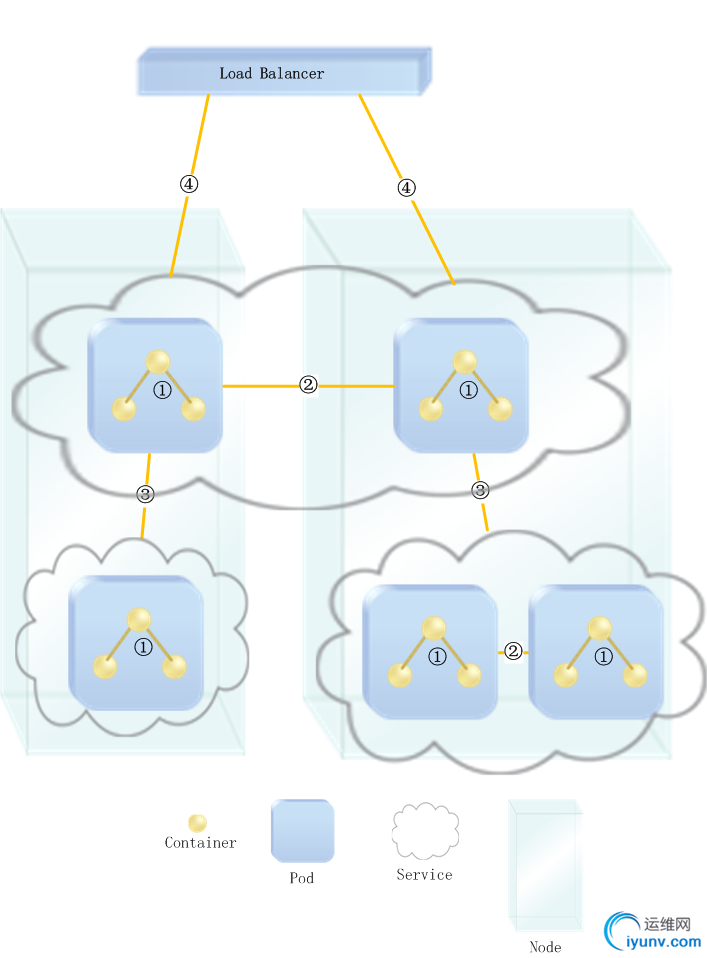

　　Kubernetes的网络模型从内至外由四个部分组成：

• Pod内部容器所在的网络

• Pod所在的网络

• Pod和Service之间通信的网络

• 外界与Service之间通信的网络


　　建议在阅读本文之前先了解Docker的网络模型。可以参看作者的前两篇文章[Kubernetes]Docker的网络模型和[Kubernetes]Docker的overlay网络模型。

1. Pod内部容器所在的网络和Pod所在的网络
　　Kubernetes使用了一种“IP-per-pod”网络模型：为每一个Pod分配了一个IP地址，Pod内部的容器共享Pod的网络空间，即它们共享Pod的网卡和IP。Kubernetes是怎么做的呢？聪明的读者一定想到了[Kubernetes]Docker的网络模型里介绍的Docker的container网络。Kubernetes在创建Pod时，先在Node节点的Docker上创建了一个运行在bridge网络的“pod容器”，为这个pod容器创建虚拟网卡eth0并分配IP地址。而Pod里的容器（称为app容器），在创建时使用--net=container:来共享pod容器的网络空间。
　　例如，笔者手里有一个Kubernetes Node主机PT-169124, IP地址为192.168.169.124. 笔者的环境用flannel作为了Docker的bridge网络驱动，用ifconfig命令可以看到flannel网络设备：
　　

flannel0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1472　　
        inet 172.17.17.0  netmask 255.255.0.0  destination 172.17.17.0
　　
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 500  (UNSPEC)
　　
        RX packets 7988  bytes 410094 (400.4 KiB)
　　
        RX errors 0  dropped 0  overruns 0  frame 0
　　
        TX packets 12681  bytes 17640033 (16.8 MiB)
　　
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
　　

　　这个flannel0是Kubelet用flannel创建出来的bridge,并在Docker进程启动时，作为了--bridge参数值：--bridge=flannel0，这样使得Docker里创建的容器默认都使用flannel0网段里的IP地址。查看这个主机上运行的Docker容器（受限于格式，这里只显示容器的ID和名字）：
　　

# docker ps
　　
CONTAINER>　　
7672d97e01d1       k8s_kubernetes-dashboard.979fa630_kubernetes-dashboard-4164430742-lqhcg_kube-system_a08a0d66-57bf-11e6-84b8-5cf3fcba84a8_086f7305
　　
431338595af6       k8s_POD.42430ae1_kubernetes-dashboard-4164430742-lqhcg_kube-system_a08a0d66-57bf-11e6-84b8-5cf3fcba84a8_e96d8681
　　

　　

　　这两个容器即是作者在[Kubernetes]Kubernetes集群和Docker私有库搭建(CentOS 7)一文里搭建的kubernetes-dashboard所创建出来的pod容器和app容器。其中pod容器就运行在由flannel驱动的bridge网络里：
　　

# docker network inspect bridge　　
[
　　
    {
　　
        "Name": "bridge",
　　
        "Id": "6031ecf132905a10b6500a6911d914aff2e15ca8894225aa59ca34bf965b902e",
　　
        "Scope": "local",
　　
        "Driver": "bridge",
　　
        "IPAM": {
　　
            "Driver": "default",
　　
            "Options": null,
　　
            "Config": [
　　
                {
　　
                    "Subnet": "172.17.17.1/24",
　　
                    "Gateway": "172.17.17.1"
　　
                }
　　
            ]
　　
        },
　　
        "Containers": {
　　
            "431338595af6236a3feb661129e17a4aed4d8331c173903bc2aa7a788d494c6d": {
　　
                "Name": "k8s_POD.42430ae1_kubernetes-dashboard-4164430742-lqhcg_kube-system_a08a0d66-57bf-11e6-84b8-5cf3fcba84a8_e96d8681",
　　
                "EndpointID": "6f22b9c24be10bf069973e0ba651efafdc68e13177e9cbbe3f41b6b4e963eff1",
　　
                "MacAddress": "02:42:ac:11:11:03",
　　
                "IPv4Address": "172.17.17.3/24",
　　
                "IPv6Address": ""
　　
            }
　　
        },
　　
        "Options": {
　　
            "com.docker.network.bridge.default_bridge": "true",
　　
            "com.docker.network.bridge.enable_icc": "true",
　　
            "com.docker.network.bridge.enable_ip_masquerade": "true",
　　
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
　　
            "com.docker.network.bridge.name": "docker0",
　　
            "com.docker.network.driver.mtu": "1472"
　　
        }
　　
    }
　　
]
　　

　　再用docker inspect来查看kubernetes-dashboard app容器的详细信息，能看到NetworkMode值为 "container:431338595af6236a3feb661129e17a4aed4d8331c173903bc2aa7a788d494c6d"，说明app容器共享pod容器的网络空间，即它们有相同的网卡和IP地址。
　　Kubernetes这种“IP-per-pod”网络模型，能让Pod里的容器相互之间通过loopback（127.0.0.1， localhost）网络访问，同时也意味着Pod里的容器在端口分配上不能发生冲突，而Pod里的容器根本不用担心和其他Pod里的容器发生端口冲突。
　　更有意思的是，Kubernetes把各Node主机上的Docker的bridge网络“外包”给了flannel，flannel在这些主机上创建的flannel0网络使用的是同一个子网的不同区间。例如本文的环境里，flannel在两台Node主机上创建的flannel0网络分别是：
　　主机PT-169121, IP地址为192.168.169.121:
　　

flannel0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1472　　
        inet 172.17.13.0  netmask 255.255.0.0  destination 172.17.13.0
　　
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 500  (UNSPEC)
　　
        RX packets 12684  bytes 17640285 (16.8 MiB)
　　
        RX errors 0  dropped 0  overruns 0  frame 0
　　
        TX packets 7991  bytes 410346 (400.7 KiB)
　　
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
　　

　　主机PT-169124, IP地址为192.168.169.124:
　　

flannel0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1472　　
        inet 172.17.17.0  netmask 255.255.0.0  destination 172.17.17.0
　　
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 500  (UNSPEC)
　　
        RX packets 7988  bytes 410094 (400.4 KiB)
　　
        RX errors 0  dropped 0  overruns 0  frame 0
　　
        TX packets 12681  bytes 17640033 (16.8 MiB)
　　
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
　　

　　flannel通过etcd，将各Node主机上的Docker bridge网络联合了起来，实现了：

• 所有的容器都能相互通信，不管容器是否运行在同一个Node主机上

• 所有的容器和Node主机都能相互通信，不管容器是否运行在该Node主机上。


2. Pod和Service之间通信的网络
　　Kubernetes里的Pod不是一个“长生”的家伙，它会由于各种原因被销毁和创造。比如在垂直扩容和滚动更新过程中，旧的Pod会被销毁，被新的Pod代替。这期间，Pod的IP地址甚至会发生变化。所以Kubernetes引进了Service.Service是一个抽象的实体，Kubernetes在创建Service实体时，为其分配了一个虚拟的IP，当我们需要访问Pod里的容器提供的功能时，我们不直接使用Pod的IP地址和端口，而是访问Service的这个虚拟IP和端口，由Service把请求转发给它背后的Pod.
　　Kubernetes在创建Service时，根据Service的标签选择器（Label Selector）来查找Pod，据此创建与Service同名的EndPoints对象。当Pod的地址发生变化时，EndPoints也随之变化。Service接受到请求时，就能通过EndPoints找到请求转发的目标地址。

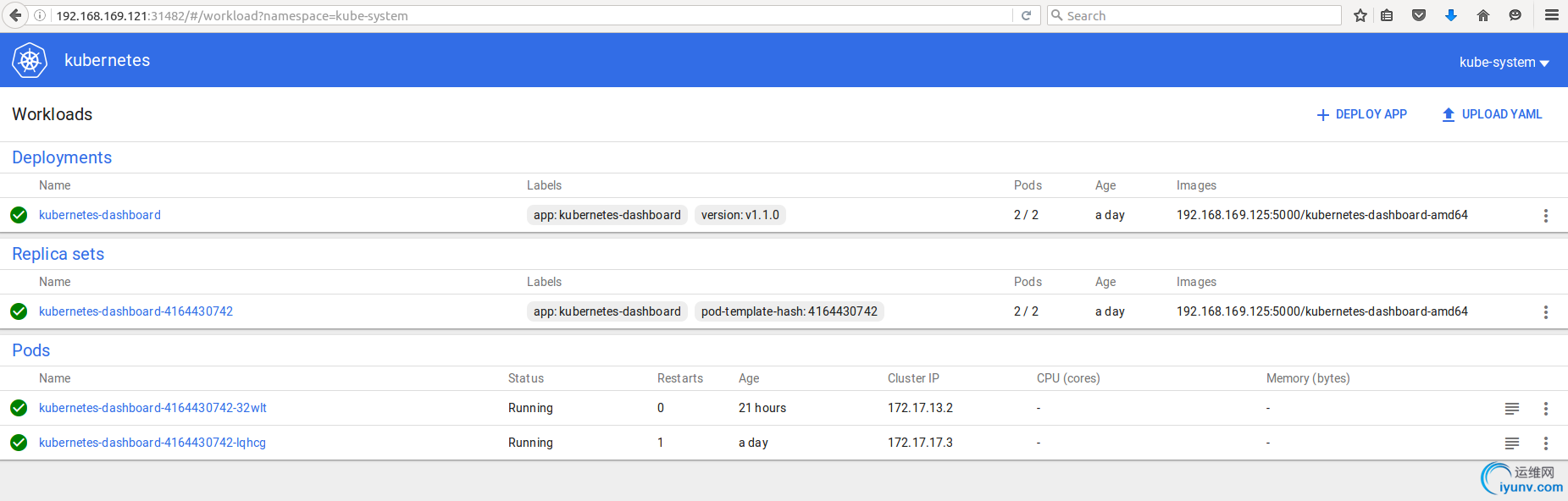

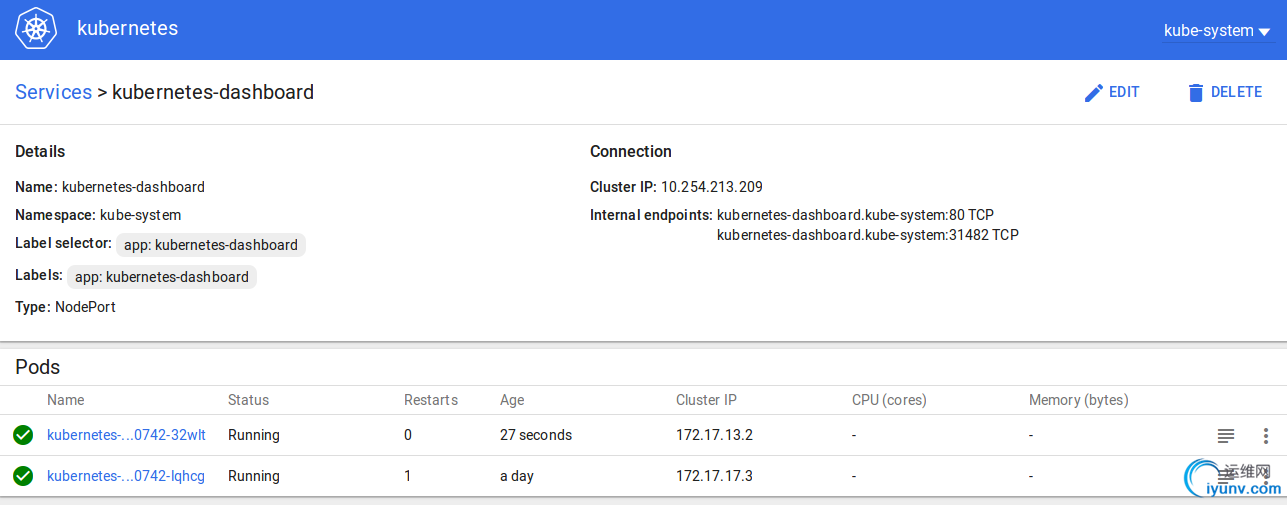

　　例如，作者在搭建kubernetes-dashboard是创建出的服务如下图所示，背后有两个Pod在支撑。

　　通过kubectl get命令分别查看一下Service和EndPoints的信息：
　　

# kubectl get services/kubernetes-dashboard --namespace=kube-system -o yaml　　

　　
apiVersion: v1
　　

　　
kind: Service
　　

　　
metadata:
　　

　　
  creationTimestamp: 2016-08-01T08:12:02Z
　　

　　
  labels:
　　

　　
    app: kubernetes-dashboard
　　

　　
  name: kubernetes-dashboard
　　

　　
  namespace: kube-system
　　

　　
  resourceVersion: "18293"
　　

　　
  selfLink: /api/v1/namespaces/kube-system/services/kubernetes-dashboard
　　

　　
  uid: a0953fa0-57bf-11e6-84b8-5cf3fcba84a8
　　

　　
spec:
　　

　　
  clusterIP: 10.254.213.209
　　

　　
  portalIP: 10.254.213.209
　　

　　
  ports:
　　

　　
  - nodePort: 31482
　　

　　
    port: 80
　　

　　
    protocol: TCP
　　

　　
    targetPort: 9090
　　

　　
  selector:
　　

　　
    app: kubernetes-dashboard
　　

　　
  sessionAffinity: None
　　

　　
  type: NodePort
　　

　　
status:
　　

　　
  loadBalancer: {}
　　

　　

# kubectl describe endpoints/kubernetes-dashboard --namespace=kube-system　　
Name:        kubernetes-dashboard
　　
Namespace:    kube-system
　　
Labels:        app=kubernetes-dashboard
　　
Subsets:
　　
  Addresses:        172.17.13.2,172.17.17.3
　　
  NotReadyAddresses:    <none>
　　
  Ports:
　　
    Name    Port    Protocol
　　
    ----    ----    --------
　　
    <unset>    9090    TCP
　　

　　
No events.
　　

　　

　　可以看到，Service的targetPort和Pod的IP地址都记录在了与Service同名的EndPoints里。我们再深入看看当通过Service的虚拟IP和端口访问Service时，请求是如何到达Pod的。
　　前面说过，Service只是一个虚拟的实体，真正完成请求转发的是运行在Node节点上的kube-proxy.Service的虚拟IP就是由kube-proxy实现的。kube-proxy有两种请求转发模式：userspace模式和iptables模式。在Kubernetes v1.1版本之前默认是userspace模式，v1.2版本后默认是iptables模式。
　　userspace模式：当创建Service时，所有Node节点上的kube-proxy都会在其所在的本地节点上随机开放一个端口（称为代理端口），然后建立一个iptables规则（一种linux包处理逻辑）,iptables会完成<服务的虚拟IP, 端口>与代理端口的流量转发，再从EndPoints里选择一个Pod,把代理端口的流量转给该Pod. 当EndPoints下有多个Pod时，选择Pod的算法有两种：1 依次循环，如果一个Pod没有响应，就试下一个(service.spec.sessionAffinity值为"None")；2 选择与请求来源IP更接近的Pod(service.spec.sessionAffinity值为"ClientIP").

　　userspace模式的缺点是：只适用于规模较小的集群；会对Pod屏蔽请求的source IP，使得部分基于source IP的防火墙失效。
　　iptables模式：当创建Service时，所有Node节点上的kube-proxy都会建立两级iptables规则，一级为Service创建，目的是将<服务虚拟IP，端口>的流量转给后端，另一级为EndPoints创建，目的是用于选择Pod. 当service.spec.sessionAffinity值为"ClientIP"时，iptables模式选择Pod的算法和userspace模式相同。当service.spec.sessionAffinity值为"None"时，随机选择Pod，所以如果被选择的Pod没有响应，不会尝试选择另一个Pod.

　　例如，作者的Kubernetes环境是v1.2版本，用iptables -vL --line-numbers -t nat命令能看到创建的iptables规则：

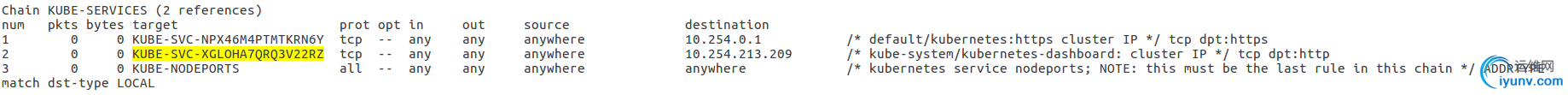

　　kube-proxy为kubernetes-dashboard服务创建的iptables规则：

　　kube-proxy为kubernetes-dashboard EndPoints创建的iptables规则：

　　iptables模式相比userspace模式更快更稳定，也不存在请求的source IP的问题。
　　我们介绍了Kubernetes是如何用Service来“代理”Pod，那么被创建的Service如何被其他Pod感知到呢？比如说，一个前端的Pod如何找到后端的Service？Kubernetes提供了两种方法：环境变量和DNS.这部分的内容，Kubernetes的官网有所介绍。

3. 外界与Service之间通信的网络
　　如果想把服务暴露给外界(为什么不直接暴露Pod呢？相信读者自己有答案。)，有三种方式：

Service的类型
　　如果不指定Service的spec.type的值，创建的Service的类型默认为ClusterIP类型。这种类型的Service只会得到虚拟的IP和端口，只能在Kubernetes集群内部被访问。
　　如果指定Service的spec.type的值为“NodePort”，创建的Service的类型默认为NodePort类型。这种类型的Service除了会得到虚拟的IP和端口，Kubernetes还会在所有Node节点上为其分配端口。分配的端口的值可以通过spec.ports

.nodePort指定，或由Knubernetes在配置好的区间里分配（默认为30000-32767）。这种Service即可以从Kubernetes集群通过虚拟IP:端口访问，也可以从集群外部通过Node节点的IP:nodePort访问，例如，作者创建的kubernetes-dashboard服务就是NodePort类型，Kubernetes为其分配的nodePort为31482，通过任意节点的IP(192.168.169.121或192.168.169.124)都能访问。

　　如果指定Service的spec.type的值为“LoadBalancer”，创建的Service的类型默认为LoadBalancer类型。这种类型的Service除了会得到虚拟的IP和端口，Kubernetes还会在所有Node节点上为其分配端口，然后为其开通负载均衡。这种Service即可以从Kubernetes集群通过虚拟IP:端口访问，也可以从集群外部通过Node节点的IP:nodePort访问，还可以通过负载均衡的IP访问。

绑定外部IP
　　通过指定Service的spec.externalIPs

，可以将Service暴露在节点的外部IP上。外界通过这个IP和Service的端口可以访问到该Service.

使用Ingress
　　先参见Kubernetes官方文档。待作者亲手完成环境验证后补上。
