CentOS 6.5上部署drbd

zhltom

　　下面开始在CentOS 6.5上安装并配置drbd，环境的话继续使用之前安装完heartbeat的两台主机，同时也是为后面实现heartbeat存储和数据库高可用做准备，所以如果需要单独操作，请按照之前安装heartbeat的准备工作进行配置，然后根据下面的步骤进行也可以。
　　1、环境准备
　　这里我以其中一台为例，介绍准备工作包括哪些点：

　　#检查防火墙是否关闭（或者开启7788端口）
　　[root@heartbeat01 ~]# iptables -L -n
　　Chain INPUT (policy ACCEPT)
　　target     prot opt source               destination
　　

　　Chain FORWARD (policy ACCEPT)
　　target     prot opt source               destination
　　

　　Chain OUTPUT (policy ACCEPT)
　　target     prot opt source               destination
　　#检查SELinux是否禁用
　　[root@heartbeat01 ~]# getenforce
　　Disabled
　　#检查是否已经添加了时间同步定时任务
　　[root@heartbeat01 ~]# crontab -l
　　0 * * * * /usr/sbin/ntpdate   210.72.145.44 64.147.116.229 time.nist.gov
　　#检查hosts文件中是否有两个节点的记录
　　[root@heartbeat01 ~]# cat /etc/hosts
　　127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
　　::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
　　192.168.49.133  heartbeat01.contoso.com   heartbeat01
　　192.168.49.134  heartbeat02.contoso.com   heartbeat02
　　#检查是否更换国内yum源
　　[root@heartbeat01 ~]# ll /etc/yum.repos.d/
　　total 32
　　-rw-r--r--  1 root root 2006 Sep 18  2014 CentOS-Base.repo
　　-rw-r--r--. 1 root root 1926 Nov 27  2013 CentOS-Base.repo.bak_2016-07-28
　　-rw-r--r--. 1 root root  638 Nov 27  2013 CentOS-Debuginfo.repo.bak_2016-07-28
　　-rw-r--r--. 1 root root  630 Nov 27  2013 CentOS-Media.repo.bak_2016-07-28
　　-rw-r--r--. 1 root root 3664 Nov 27  2013 CentOS-Vault.repo.bak_2016-07-28
　　-rw-r--r--. 1 root root  120 Jul 25 18:24 cobbler-config.repo.bak_2016-07-28
　　另外，跟heartbeat不同的是，drbd需要两块硬盘，所以这里我们还需要添加一块硬盘，我是在虚拟机操作的，直接添加一块2G的硬盘。
　　[root@heartbeat01 ~]# fdisk -l
　　

　　Disk /dev/sda: 21.5 GB, 21474836480 bytes
　　255 heads, 63 sectors/track, 2610 cylinders
　　Units = cylinders of 16065 * 512 = 8225280 bytes
　　Sector size (logical/physical): 512 bytes / 512 bytes
　　I/O size (minimum/optimal): 512 bytes / 512 bytes
　　Disk identifier: 0x000693e3
　　

　　   Device Boot      Start         End      Blocks   Id  System
　　/dev/sda1   *           1          64      512000   83  Linux
　　Partition 1 does not end on cylinder boundary.
　　/dev/sda2              64        2611    20458496   8e  Linux LVM
　　

　　Disk /dev/sdb: 2147 MB, 2147483648 bytes
　　255 heads, 63 sectors/track, 261 cylinders
　　Units = cylinders of 16065 * 512 = 8225280 bytes
　　Sector size (logical/physical): 512 bytes / 512 bytes
　　I/O size (minimum/optimal): 512 bytes / 512 bytes
　　Disk identifier: 0x00000000
　　2、安装drbd
　　drbd的安装有多种方式，可以源码编译安装，也可以使用rpm包进行安装，当然在centos上也可以使用yum安装，这里我采用yum安装的方式。
rpm -Uvhhttp://www.elrepo.org/elrepo-release-6-6.el6.elrepo.noarch.rpm
yum update -y
yum -y install kernel*
yum -y install drbd83-utils kmod-drbd83
modprobe drbd　　因为更新了内核，所以需要重启才能加载drbd模块，所以使用yum安装完kernel之后需要重启两台服务器，如果不重启则会出现以下问题：
　　[root@heartbeat01 ~]# uname -r
　　2.6.32-431.el6.x86_64
　　[root@heartbeat01 ~]# lsmod|grep drbd
　　[root@heartbeat01 ~]# modprobe drbd
　　FATAL: Module drbd not found.
　　[root@heartbeat01 ~]# echo $?
　　1
　　重启之后重试：
　　[root@heartbeat01 ~]# uname -r
　　2.6.32-642.4.2.el6.x86_64
　　[root@heartbeat01 ~]# lsmod |grep drbd
　　drbd                  332493  0
　　[root@heartbeat01 ~]# /sbin/modprobe drbd
　　[root@heartbeat01 ~]# echo $?
　　0
　　3、准备drbd设备
　　先对新添加的磁盘进行分区操作，这里仍然以其中一台为例。

　　[root@heartbeat01 ~]# fdisk -cu /dev/sdb
　　Device contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel
　　Building a new DOS disklabel with disk identifier 0x198bc436.
　　Changes will remain in memory only, until you decide to write them.
　　After that, of course, the previous content won't be recoverable.
　　

　　Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite)
　　

　　Command (m for help): p
　　

　　Disk /dev/sdb: 2147 MB, 2147483648 bytes
　　255 heads, 63 sectors/track, 261 cylinders, total 4194304 sectors
　　Units = sectors of 1 * 512 = 512 bytes
　　Sector size (logical/physical): 512 bytes / 512 bytes
　　I/O size (minimum/optimal): 512 bytes / 512 bytes
　　Disk identifier: 0x198bc436
　　

　　   Device Boot      Start         End      Blocks   Id  System
　　

　　Command (m for help): n
　　Command action
　　   e   extended
　　   p   primary partition (1-4)
　　p
　　Partition number (1-4): 1
　　First sector (2048-4194303, default 2048):
　　Using default value 2048
　　Last sector, +sectors or +size{K,M,G} (2048-4194303, default 4194303):
　　Using default value 4194303
　　

　　Command (m for help): w
　　The partition table has been altered!
　　

　　Calling ioctl() to re-read partition table.
　　Syncing disks.
　　4、编辑drbd配置文件

　　根据drbd的官方文档，drbd的配置文件是/etc/drbd.conf，但是这个文件中只有简单的2行内容，它引用了/etc/drbd.d/下的global_common.conf和*.res文件，这点和nginx、apache的配置文件类似，我们可以把多个resource相同的定义放到global中去，然后添加不同的res文件，从而更有效和方便的管理drbd的配置文件。
　　下面是/etc/drbd.conf的默认配置：
　　[root@heartbeat01 ~]# egrep -v "#|^$" /etc/drbd.conf
　　include "drbd.d/global_common.conf";
　　include "drbd.d/*.res";
　　下面是/etc/drbd.d/global_common.conf的默认配置：
　　[root@heartbeat01 ~]# egrep -v "#|^$" /etc/drbd.d/global_common.conf
　　global {
　　usage-count yes;
　　}
　　common {
　　protocol C;
　　handlers {
　　}
　　startup {
　　}
　　disk {
　　}
　　net {
　　}
　　syncer {
　　}
　　}
　　下面是我新建的一个配置文件test.res的内容：

　　resource test
　　 {
　　 startup {
　　 wfc-timeout 30;
　　 outdated-wfc-timeout 20;
　　 degr-wfc-timeout 30;
　　 }
　　net {
　　 cram-hmac-alg sha1;
　　 shared-secret sync_disk;
　　 }
　　syncer {
　　 rate 10M;
　　 al-extents 257;
　　 on-no-data-accessible io-error;
　　 }
　　 on heartbeat01.contoso.com {
　　 device /dev/drbd0;
　　 disk /dev/sdb1;
　　 address 192.168.49.133:7788;
　　 flexible-meta-disk internal;
　　 }
　　 on heartbeat02.contoso.com {
　　 device /dev/drbd0;
　　 disk /dev/sdb1;
　　 address 192.168.49.134:7788;
　　 meta-disk internal;
　　 }
　　 }
　　然后可以将此配置文件使用scp拷贝到节点2上去，两边的配置文件需要保持一致。

　　[root@heartbeat01 drbd.d]# scp test.res heartbeat02:/etc/drbd.d/
　　The authenticity of host 'heartbeat02 (192.168.49.134)' can't be established.
　　RSA key fingerprint is f9:ce:14:5d:cd:bb:3c:b4:0d:0b:fc:21:3a:92:43:6b.
　　Are you sure you want to continue connecting (yes/no)? yes
　　Warning: Permanently added 'heartbeat02,192.168.49.134' (RSA) to the list of known hosts.
　　root@heartbeat02's password:
　　test.res                                                   100%  444     0.4KB/s   00:00
　　5、启动drbd

drbdadm create-md clusterdb   #初始化metadata数据存储
service drbd start   #启动drbd服务　　上面的操作需要到两台server上运行，这里以其中一台为例演示结果：
　　[root@heartbeat01 drbd.d]# drbdadm create-md test
　　Writing meta data...
　　initializing activity log
　　NOT initialized bitmap
　　New drbd meta data block successfully created.
　　success
　　[root@heartbeat01 drbd.d]# service drbd start
　　Starting DRBD resources: [ d(test) s(test) n(test) ]..........
　　***************************************************************
　　 DRBD's startup script waits for the peer node(s) to appear.
　　 - In case this node was already a degraded cluster before the
　　   reboot the timeout is 30 seconds. [degr-wfc-timeout]
　　 - If the peer was available before the reboot the timeout will
　　   expire after 30 seconds. [wfc-timeout]
　　   (These values are for resource 'test'; 0 sec -> wait forever)
　　 To abort waiting enter 'yes' [  11]:
　　.
　　这里给出很多信息，大多是因为对端节点并没有启动，所以配置文件中的等待时间生效，但是在节点1启动后，我们再启动节点2时的信息就没有这么多了，因为节点1已经启动，所以无须等待。

　　[root@heartbeat02 drbd.d]# service drbd start
　　Starting DRBD resources: [ d(test) s(test) n(test) ].
　　此时，两个节点上都是Secondary的状态，所以我们需要手动的指定哪个节点为primary。
　　[root@heartbeat01 drbd.d]# cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C r-----
　　    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:2096028
　　[root@heartbeat02 drbd.d]# cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C r-----
　　    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:2096028
　　在要作为主节点的server上执行如下命令：
drbdadm -- --overwrite-data-of-peer primary all（是两个--，不是打错）　　这里我在节点1上执行该命令。
　　[root@heartbeat01 drbd.d]# drbdadm -- --overwrite-data-of-peer primary all
　　再次看一下两个节点的状态：
　　[root@heartbeat01 drbd.d]# cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:SyncSource ro:Primary/Secondary ds:UpToDate/Inconsistent C r-----
　　    ns:217088 nr:0 dw:0 dr:217752 al:0 bm:13 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:1878940
　　[=>..................] sync'ed: 10.6% (1878940/2096028)K
　　finish: 0:03:01 speed: 10,344 (10,336) K/sec
　　[root@heartbeat02 drbd.d]#  cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:SyncTarget ro:Secondary/Primary ds:Inconsistent/UpToDate C r-----
　　    ns:0 nr:485248 dw:485248 dr:0 al:0 bm:29 lo:1 pe:1 ua:0 ap:0 ep:1 wo:f oos:1610780
　　[===>................] sync'ed: 23.3% (1610780/2096028)K
　　finish: 0:02:34 speed: 10,424 (10,324) want: 10,240 K/sec
　　可以看到现在heartbeat01是Primary的状态，而heartbeat02是Secondary的状态，而且已经开始从主上面同步数据到从节点上了。
　　[root@heartbeat01 drbd.d]#  cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:Connected ro:Primary/Secondary ds:UpToDate/UpToDate C r-----
　　    ns:2096028 nr:0 dw:0 dr:2096692 al:0 bm:128 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
　　同步完成，两个节点都是UpToDate的状态。
　　6、创建文件系统并挂载
　　下面在主节点上为drbd设置创建文件系统
　　[root@heartbeat01 drbd.d]# mkfs.ext4 /dev/drbd0
　　mke2fs 1.41.12 (17-May-2010)
　　Filesystem label=
　　OS type: Linux
　　Block size=4096 (log=2)
　　Fragment size=4096 (log=2)
　　Stride=0 blocks, Stripe width=0 blocks
　　131072 inodes, 524007 blocks
　　26200 blocks (5.00%) reserved for the super user
　　First data block=0
　　Maximum filesystem blocks=536870912
　　16 block groups
　　32768 blocks per group, 32768 fragments per group
　　8192 inodes per group
　　Superblock backups stored on blocks:
　　32768, 98304, 163840, 229376, 294912
　　

　　Writing inode tables: done
　　Creating journal (8192 blocks): done
　　Writing superblocks and filesystem accounting information: done
　　

　　This filesystem will be automatically checked every 22 mounts or
　　180 days, whichever comes first.  Use tune2fs -c or -i to override.
　　然后创建挂载点，将drbd设备挂载到挂载点从而进行访问。
　　注意：从节点不需要为drbd创建文件系统，也无须挂载，在主节点挂掉之后，可以直接转换角色，然后将文件系统挂载到挂载点进行使用。
　　[root@heartbeat01 drbd.d]# mkdir /data
　　[root@heartbeat01 drbd.d]# mount /dev/drbd0 /data
　　[root@heartbeat01 drbd.d]# df -h
　　Filesystem            Size  Used Avail Use% Mounted on
　　/dev/mapper/VolGroup-lv_root
　　                       19G  1.6G   16G  10% /
　　tmpfs                 238M     0  238M   0% /dev/shm
　　/dev/sda1             477M   83M  369M  19% /boot
　　/dev/drbd0            2.0G  3.0M  1.9G   1% /data
　　7、切换Primary和Secondary节点测试

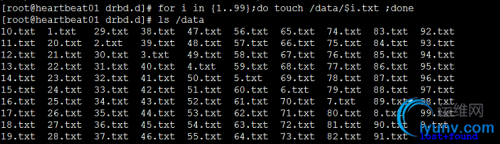

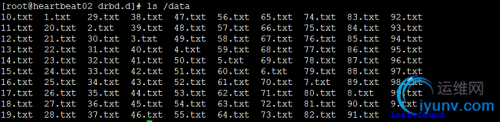

　　这里，我创建了99个txt文件在/data目录下，等下看切换了主从节点之后，能否在从节点上看到这些文件。
　　下面在主节点（heartbeat01）上操作：
　　首先要取消挂载：
　　[root@heartbeat01 drbd.d]# umount /data
　　[root@heartbeat01 drbd.d]# mount -n
　　/dev/mapper/VolGroup-lv_root on / type ext4 (rw)
　　proc on /proc type proc (rw)
　　sysfs on /sys type sysfs (rw)
　　devpts on /dev/pts type devpts (rw,gid=5,mode=620)
　　tmpfs on /dev/shm type tmpfs (rw)
　　/dev/sda1 on /boot type ext4 (rw)
　　none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw)
　　然后执行下面的命令切换角色：
　　[root@heartbeat01 drbd.d]# drbdadm secondary test
　　此时看到主节点已经是Secondary的角色了，而从节点暂时没有处理，也还是Secondary的角色。
　　[root@heartbeat01 drbd.d]# cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:Connected ro:Secondary/Secondary ds:UpToDate/UpToDate C r-----
　　    ns:2162432 nr:0 dw:66404 dr:2097405 al:23 bm:128 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
　　下面到从节点（heartbeat02）上操作：
　　[root@heartbeat02 drbd.d]# drbdadm primary test
　　或者
　　[root@heartbeat02 drbd.d]# drbdadm -- --overwrite-data-of-peer primary all
　　[root@heartbeat02 drbd.d]# cat /proc/drbd
　　version: 8.3.16 (api:88/proto:86-97)
　　GIT-hash: a798fa7e274428a357657fb52f0ecf40192c1985 build by phil@Build64R6, 2014-11-24 14:51:37
　　 0: cs:Connected ro:Primary/Secondary ds:UpToDate/UpToDate C r-----
　　    ns:0 nr:2162432 dw:2162432 dr:664 al:0 bm:128 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:0
　　此时，从节点（heartbeat02）已经是primary状态了。
　　[root@heartbeat02 drbd.d]# mkdir /data
　　[root@heartbeat02 drbd.d]# mount /dev/drbd0 /data

　　创建目录并挂载，已经在heartbeat02的/data目录看到之前创建的99个txt文件了，说明drbd已经将数据同步成功了。
