RedHat 学习笔记【3】RAID详细配置讲解

榕叶

　　

　　    RAID(Redundant Arrays of Inexpensive Disk)。RAID可以透过一个技术，将多个磁盘整合为一个比较大的磁盘，还可以备份数据确保数据的安全性。硬件无价，数据有价，所以RAID很重要。然而RAID也有不同的level,整合后的硬盘就具有不同的功能。

　　

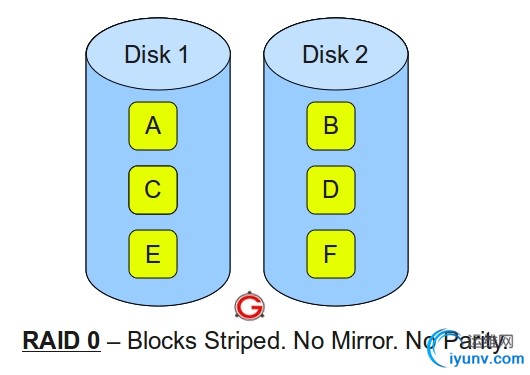

　　RAID-0(等量模式stripe条带)

　　 （以下图片来自google)
　　    在组成RAID-0的时候，Disk1和Disk2都会被先分成一个个小区块(chunk)。当有数据写入RAID的时候，数据会被切割成与chunk一样大小的数据块，依次写进Disk1和Disk2（如图示，第一块数据A先写进Disk1,第二块数据B写进Disk)。这样不但提高了磁盘的容量，还提高了数据的读写性能。不过要注意的是如果有一块磁盘坏了，里面的所有数据都报废。

　　    例如有100M的数据写进磁盘，每一个块磁盘分别写入50M，且两块磁盘的容量要一致性能为佳。

　　

　　

　　RAID-1（镜像模式mirror)完整备份

　　
　　    当有数据写进磁盘的时候，RAID-1会自动复制一份数据，分别写进Disk1和Disk2，所以Disk1和Disk2的数据是一模一样的，就像mirror一样。这样的好处是，数据有冗余能力，即使有一块磁盘坏了数据都不会被抹掉。这样也有不好的地方，就是写入的性能下降，空间的利用率少

　　

　　

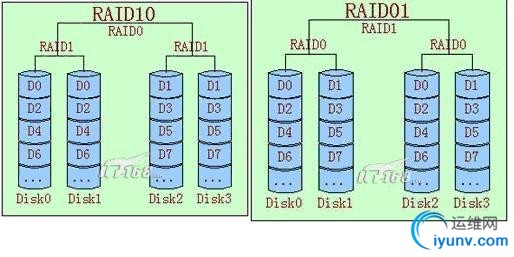

　　RAID 0+1, RAID 1+0
　　    既然RAID-0数据不安全，RAID-1效能不佳，那我们可以把它们整合起来组成一个RAID.

　　
　　    RAID 1+0)
　　       先把Disk 0和Disk 1组成第一组RAID 1, 再把Disk 2和Disk 3组成第二组RAID 1, 最后把这两组RAID 1组合成一组RAID 0。这样一来磁盘的读写性能都有提高，而且数据也有冗余备份，空间的利用率为1/2.

　　   RAID 0+1)

　　        和 RAID 0+1)差不多，只是组合次序不一样。同样可以提高磁盘的读写性能和数据的安全性问题。

　　

　　

　　RAID 5: 效能与数据备份的均衡考虑
　　

　　    RAID 5至少要三个磁盘以上才能组成这种类型的磁盘阵列。每次有数据写入时，都会有部分的同位检查码(parity)被记录起来，并且记录的同位检测码每次都记录在不同的磁盘。当有一颗磁盘坏掉的时候，可以藉由其余磁盘的检查码来重建原本磁盘内的数据。RAID 5对于数据的读取的性能有提高，可是对于写入的性能不太显著，因为还要计算parity。空间的利用率为(n-1)/n。
　　

　　

　　software, hardware RAID
　　    hardware RAID是透过磁盘阵列卡来达成组合，磁盘列阵卡上面有一块专门的芯片在处理RAID的任务， 例如计算RAID 5的parity的时候不用消耗I/O总线和CPU的计算。由于hardware RAID性能好，所有一个磁盘阵列卡的价格也不低。因此就有software RAID来仿真磁盘阵列的功能。

　　    CentOS提供的software RAID为mdadm这套软件，这套软件会以partition或disk为磁盘的单位。所以有两个以上的的partition就能设计磁盘阵列了

　　    下面的链接很详细的讲解了sofeware RAID和hardware RAID
　　    http://www.ha97.com/4753.html
　　

　　

　　软件磁盘阵列的设定
　　    因为软件磁盘阵列是系统仿真的，因此使用的的装备文件名是系统的装配文件，文件名为/dev/md{0,1,2...}
　　    创建模式：
　　                -C， --create
　　                    专用选项:
　　                                -n, --raid-devices= 设备的个数
　　                                -x, --spare-devices=指定空闲盘的个数

　　                                -c, --chunk=chunk的大小，2^n，默认为64k

　　                                -l, --level=级别

　　                                -a, --auto={yes,no..}=是否为其自动创建设备文件

　　    管理模式：

　　                --manage:

　　                                -a ,--add: add listd devices to a live array。把列出的设备加入阵列

　　                                -r, --remove: remove listed devices.列出的设备一定不能actibe。他们应该要是failed或者是spare 的设备

　　                                -f, --fail： make listed devices as faulty

　　    查看RAID阵列的详细信息：

　　                # mdadm -D /dev/md#

　　    停止阵列：

　　                # mdadm -S /dev/md#

　　   题目一：利用4个1GB的partition组成RAID 5，利用一个1GB的partition设定为spare disk,并挂载在/mnt目录下

　　        1）先创建5个1GB的partition

　　
　　            分区完以后记得要partprobe

　　        2）以mdadm创建RAID

　　            # mdadm -C --auto=yes /dev/md0 -n=4 -x=1 -l=5 /dev/hda{7,8,9,10}
　　        3）格式化和挂载使用RAID
　　            # mkfs -t ext3 /dev/md0
　　            # mount /dev/md0 /mnt
　　

　　    题目二：仿真RAID错误的救援模式，fail /dev/hda8，然后让spare disk 自动开始重建系统

　　        1）设定磁盘/dev/hda8为fail

　　            # mdadm --manage /dev/md0 -f /dev/hda8

　　            这个时候可以查看一下阵列/dev/md0的情况,可以发现fail devices这一项有数字

　　                # mdadm -D /dev/md0

　　        2）一段时间后，藉由spare disk重建完毕RAID 5

　　            # mdadm -D /dev/md0 查看已经修复好

　　        3）移除出出错的disk并加入新磁盘

　　            # fdisk /dev/hda1 (创建新partition /dev/hda11)

　　            # mdadm --manage /dev/md0 --remove /dev/hda8 (移除出错的disk)
　　            # mdadm --manage /dev/md0 --add /dev/hda11 (加入新的disk /dev/hda11)

　　

　　注意使用完RAID之后，一定要关闭

　　            # umount /dev/md0

　　            # mdadm --stop /dev/md0
