[经验分享] redhat 5.6下网卡冗余实验

[复制链接]

尚未签到

发表于 2018-5-12 07:13:26 | 显示全部楼层 |阅读模式

  目前在各个发行版本的 Linux 中,使用最普遍的内核版本应该就是 2.4.x的版本了,而 Linux Channel Bonding, 在Linux 2.4 的内核中,
  就提供了 bonding 的驱动, 可以支持把多个网络适配器集合在一起, 当作一个网络适配器来使用。在 Linux 下,网卡的高可用性是通过 MII
  或者 ETHTOOL 的状态监测来实现的,所以,需要检查系统中的网络适配器是否支持 MII或者 ETHTOOL 的连状态监测。可以用命令 "ethtool
  eth0" 来检查,如果显示的 "Link detected:"信息与实现的连接状态一致,就没有问题。如果系统中的网络适配器不支持 MII 或者 ETHTOOL
  状态监测,当连接失效时,系统就不能检测到,同时,在 bonding 驱动加载时,会记录一条不支持 MII 和 ETHTOOL 的警告信息。
  实验准备:
  一台redhat5.6系统虚拟机,配置两个网卡 一个静态ip:172.16.100.2/24
  当mode=1时为主备模式,mode=0时为负载均衡模式。
[root@node4 ~]# cd /etc/sysconfig/network-scripts/

[root@node4 network-scripts]# vi ifcfg-eth0

  DEVICE=eth0
  BOOTPROTO=none
  ONBOOT=yes
  Type=Ethernet
  SLAVE=yes
  MASTER=bond0
  IPV6INIT=no
  USERCTL=no
[root@node4 network-scripts]# cp ifcfg-eth0 ifcfg-eth1

[root@node4 network-scripts]# vi ifcfg-eth1

  DEVICE=eth1
  BOOTPROTO=none
  ONBOOT=yes
  Type=Ethernet
  SLAVE=yes
  MASTER=bond0
  IPV6INIT=no
  USERCTL=no
[root@node4 network-scripts]# cp ifcfg-eth0 ifcfg-bond0

[root@node4 network-scripts]# vi ifcfg-bond0

  DEVICE=bond0
  BOOTPROTO=none
  BROADCAST=172.16.100.255
  IPADDR=172.16.100.2
  NETMASK=255.255.255.0
  NETWORK=172.16.100.0
  TYPE=Ethernet
  ONBOOT=yes
  IPV6INIT=no
  USERCTL=no
[root@node4 network-scripts]# vi /etc/modprobe.d/bond.conf

  alias bond0 bonding
  options bond0 miimon=50 mode=1 #50毫秒监控一次,使用冗余1模式,即一备一
[root@node4 ~]# cat /boot/config-2.6.18-238.el5 |grep BONDING

  CONFIG_BONDING=m
[root@node4 ~]# modprobe bonding

[root@node4 ~]# lsmod |grep bonding

  bonding 100449 0
  ipv6 270049 2 bonding,cnic
  将bonding加入开机启动
[root@node4 ~]#vi /etc/rc.d/rc.local

  加一行 modprobe bonding
  重启机器。

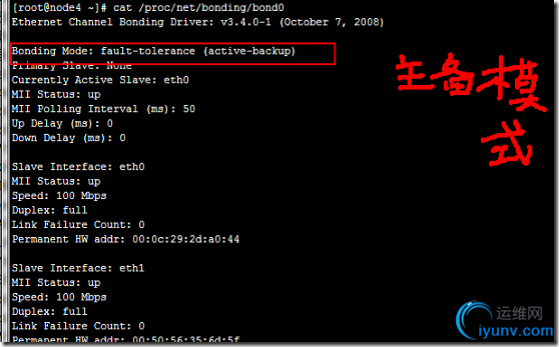

[root@node4 ~]# cat /proc/net/bonding/bond0 此时工作网卡为eth0

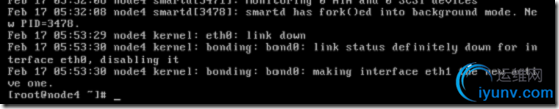

  客户端做ping测试,同时断开eth0,可以看到客户端丢了一个包,同时查看日志,如下

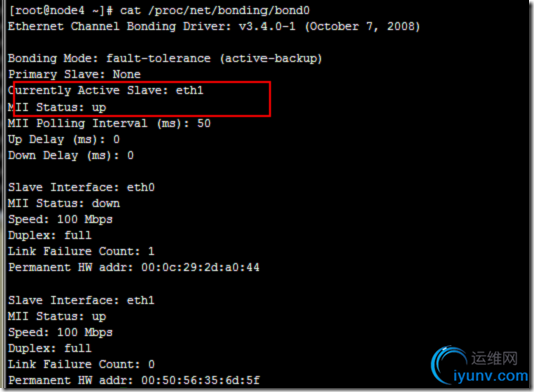

  在[root@node4 ~]# cat /proc/net/bonding/bond0,可以看到当前工作网卡已经切换为eth1了

  修改bonding配置文件 /etc/modprobe.d/bond.conf 将mode 改为0,负载均衡模式
  重启机器

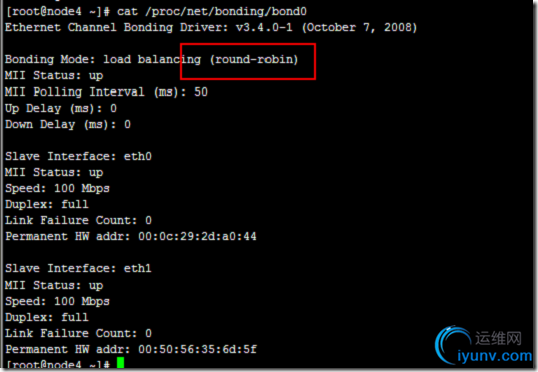

  启动后,[root@node4 ~]# cat /proc/net/bonding/bond0, 已经变为了round-robin (负载均衡模式)

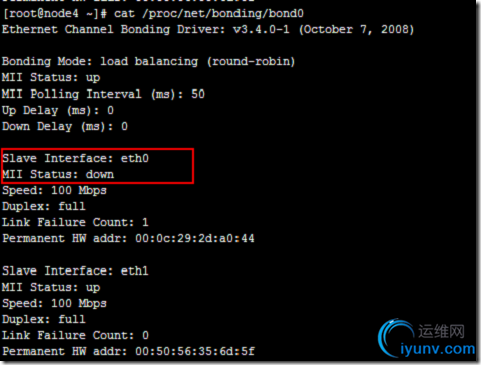

  此时,断开网卡eth0
[root@node4 ~]# cat /proc/net/bonding/bond0 ,如下
