　　RedHat下利用bonding实现linux服务器网卡绑定
　　Linux系统提供了网卡绑定（NIC Bonding）功能，关于网卡绑定的设置中中有6种mode，以下主要对mode 0 和 mode 1进行说明和实验。
1. mode 1
　　Active Backup: 此模式下Bonding中只有一块网卡处于激活状态，其余网卡只有在处于工作状态的网卡出错时才会激活。为了不扰乱交换机，Bonding的MAC地址只有一个是外部可见的。
2. mode 0
　　Balance-rr(Round-robin policy): 此模式下，数据包传输将按顺序发送到Bonding中的各个网卡上。此模式提供负载均衡和容错。

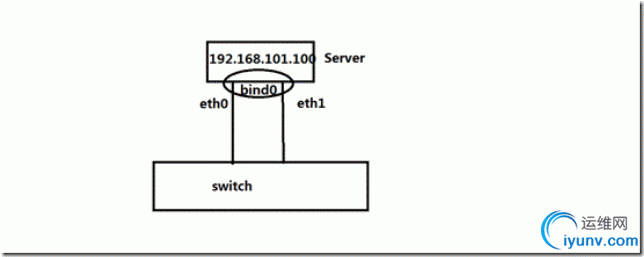

　　拓扑图

　　一、 主备模式 mode=1
　　linux服务器网卡端口配置
　　调用bonding模块

[root@localhost ~]# modprobe bonding

　　进入network-scripts目录

[root@localhost ~]# cd /etc/sysconfig/network-scripts/

　　编辑配置端口eth0

[root@localhost network-scripts]# vim ifcfg-eth0

　　1 # Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]
　　2 DEVICE=eth0
　　3 BOOTPROTO=dhcp
　　4 ONBOOT=yes
　　编辑配置端口eth1

[root@localhost network-scripts]# vim ifcfg-eth1

　　1 # Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]
　　2 DEVICE=eth1
　　3 BOOTPROTO=dhcp
　　4 ONBOOT=yes
　　把eth0的配置拷贝到bond0

[root@localhost network-scripts]# cp ifcfg-eth0 ifcfg-bond0

　　编辑配置端口bon0

[root@localhost network-scripts]# vim ifcfg-bond0

　　1 # Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]
　　2 DEVICE=bond0
　　3 BOOTPROTO=none
　　4 IPADDR=192.168.101.100-----------------------------------------配置IP地址
　　5 NETWORK=255.255.255.0
　　6 ONBOOT=yes
　　编辑bonding模块

[root@localhost network-scripts]# vim /etc/modprobe.conf

　　1 alias eth0 pcnet32
　　2 alias bond0 bonding----------------------------------------------指明bond0使用的模块为bonding
　　3 alias scsi_hostadapter mptbase
　　4 alias scsi_hostadapter1 mptspi
　　5 alias scsi_hostadapter2 ata_piix
　　6 alias snd-card-0 snd-ens1371
　　7 options snd-card-0 index=0
　　8 options snd-ens1371 index=0 9 remove snd-ens1371 { /usr/sbin/alsactl store 0 >/dev/null 2>&1 || : ; }; /sbin/mo dprobe -r --ignore-remove snd-ens1371
　　10 alias eth1 pcnet32
　　11 options bond0 miimon=100 mode=1--------------------------使用bonding的1模式（主备模式）
　　编辑开机脚本文件，使eth0和eth1指向bond0

[root@localhost network-scripts]# vim /etc/rc.local

　　1 #!/bin/sh
　　2 #
　　3 # This script will be executed *after* all the other init scripts.
　　4 # You can put your own initialization stuff in here if you don't
　　5 # want to do the full Sys V style init stuff.
　　6
　　7 touch /var/lock/subsys/local
　　8 ifenslave bond0 eth0 eth1--------------------------------------使eth0和eth1指向bond0
　　重启服务器

[root@localhost ~]# init 6

　　测试数据接收情况
　　Xshell:\> ping 192.168.101.100 -t
　　正在 Ping 192.168.101.100 具有 32 字节的数据:
　　来自 192.168.101.100 的回复: 字节=32 时间<1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64------------数据显示正常通信
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　查看bonding模块使用情况

[root@localhost ~]# cat /proc/net/bonding/bond0

　　Ethernet Channel Bonding Driver: v3.4.0 (October 7, 2008)
　　Bonding Mode: fault-tolerance (active-backup)----------------现在使用的boding模式为主备模式
　　Primary Slave: None
　　Currently Active Slave: eth0----------------------------------------当前激活的端口是eth0
　　MII Status: up
　　MII Polling Interval (ms): 100
　　Up Delay (ms): 0
　　Down Delay (ms): 0
　　Slave Interface: eth0
　　MII Status: up
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:dd
　　Slave Interface: eth1---------------------------------------------------备用端口是eth1
　　MII Status: up
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:e7
　　测试一下把eth0端口关闭，看一下数据通信情况
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　请求超时。---------------------------------------------会看到数据包暂时会丢包，但马上又恢复通信
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　查看bonding模块使用情况

[root@localhost ~]# cat /proc/net/bonding/bond0

　　Ethernet Channel Bonding Driver: v3.4.0 (October 7, 2008)
　　Bonding Mode: fault-tolerance (active-backup)
　　Primary Slave: None
　　Currently Active Slave: eth1-------------------------------------当前激活端口已经变为eth1
　　MII Status: up
　　MII Polling Interval (ms): 100
　　Up Delay (ms): 0
　　Down Delay (ms): 0
　　Slave Interface: eth0----------------------------------------------eth0变为备用端口
　　MII Status: down
　　Link Failure Count: 1
　　Permanent HW addr: 00:0c:29:0e:84:dd
　　Slave Interface: eth1
　　MII Status: up
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:e7
　　上述测试证明此次实验配置成功实现了bonding的主备模式
　　二、平衡负载模式 mode=0
　　仅修改一下modprobe.conf文件

[root@localhost network-scripts]# vim /etc/modprobe.conf

　　1 alias eth0 pcnet32
　　2 alias bond0 bonding----------------------------------------------指明bond0使用的模块为bonding
　　3 alias scsi_hostadapter mptbase
　　4 alias scsi_hostadapter1 mptspi
　　5 alias scsi_hostadapter2 ata_piix
　　6 alias snd-card-0 snd-ens1371
　　7 options snd-card-0 index=0
　　8 options snd-ens1371 index=0 9 remove snd-ens1371 { /usr/sbin/alsactl store 0 >/dev/null 2&gt;&1 || : ; }; /sbin/mo dprobe -r --ignore-remove snd-ens1371
　　10 alias eth1 pcnet32
　　11 options bond0 miimon=100 mode=0--------------------使用bonding的0模式（负载均衡模式）
　　重启服务器

[root@localhost ~]# init 6

　　测试数据接收情况
　　Xshell:\&gt; ping 192.168.101.100 -t
　　正在 Ping 192.168.101.100 具有 32 字节的数据:
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64------------------数据显示正常通信
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　查看bonding模块使用情况

[root@localhost ~]# cat /proc/net/bonding/bond0

　　Ethernet Channel Bonding Driver: v3.4.0 (October 7, 2008)
　　Bonding Mode: load balancing (round-robin)
　　MII Status: up
　　MII Polling Interval (ms): 100
　　Up Delay (ms): 0
　　Down Delay (ms): 0
　　Slave Interface: eth0
　　MII Status: up--------------------------------------------------------eth0显示为开启状态
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:dd
　　Slave Interface: eth1
　　MII Status: up-------------------------------------------------------eth1也显示为开启状态
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:e7
　　测试一下把eth0端口关闭，看一下数据通信情况
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　请求超时。---------------------------------------------会看到数据包暂时会丢包，但马上又恢复通信
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　来自 192.168.101.100 的回复: 字节=32 时间&lt;1ms TTL=64
　　查看bonding模块使用情况

[root@localhost ~]# cat /proc/net/bonding/bond0

　　Ethernet Channel Bonding Driver: v3.4.0 (October 7, 2008)
　　Bonding Mode: load balancing (round-robin)
　　MII Status: up
　　MII Polling Interval (ms): 100
　　Up Delay (ms): 0
　　Down Delay (ms): 0
　　Slave Interface: eth0
　　MII Status: down----------------------------------------------------------eth0已显示为关闭状态
　　Link Failure Count: 1
　　Permanent HW addr: 00:0c:29:0e:84:dd
　　Slave Interface: eth1
　　MII Status: up----------------------------------------------------------------eth1显示为开启状态
　　Link Failure Count: 0
　　Permanent HW addr: 00:0c:29:0e:84:e7
　　上述测试证明此次实验配置成功实现了bonding的负载均衡模式
