VmWare5.5主机Citrix桌面实施方案（一）

qingkuangs

　　一、概述
　　文档概述
该手册在列出了（已安装完成VmWare主机）此次虚拟桌面项目实施时关键安装及配置步骤，包括各个基础架构服务器，如，XenDesktop、Microsoft SQL、Vsphere Vcenter等。
l  XenDesktop 7.6
l  Vcenter
l  Microsoft SQL
　　    Vcenter管理员 abcheb\citrixadmin 密码
　　     管理员 abcheb\Citrixadmin 密码      可以登录Storefront、DDC、License、File服务器
　　     域管理员 abcheb\administrator 密码
　　     数据库管理员 abcheb\sqladmin 密码

服务器名称	作用	操作系统	IP
AD、	域控	2008R2	10.59.44.1
AD-BACKUP	备用域控	2008R2	10.59.44.2
SQL1	主数据库服务器	2008R2	10.59.44.5
SQL2	数据库备分服务器	2008R2	10.59.44.6
SQL3	数据库见证服务器	2008R2	10.59.44.7
Vcenter	Vcenter管理底层物理服务器	2008R2	10.59.44.11
刀片服务器	6台	VmWare	10.59.33.12
DDC1	Xendesktop1	2012	10.59.44.3
DDC2	Xendesktop2	2012	10.59.44.4
SF1	StoreFront1	2012	10.59.44.8
SF2	StoreFront2	2012	10.59.44.9
LIC	许可证服务器	2012	10.59.44.10
OP	OP桌面域	Win7	10.59.35.0
DT	DT桌面域	Win7	10.59.37.0
DX	DX桌面域	Win7	10.59.41.0

　　
　　

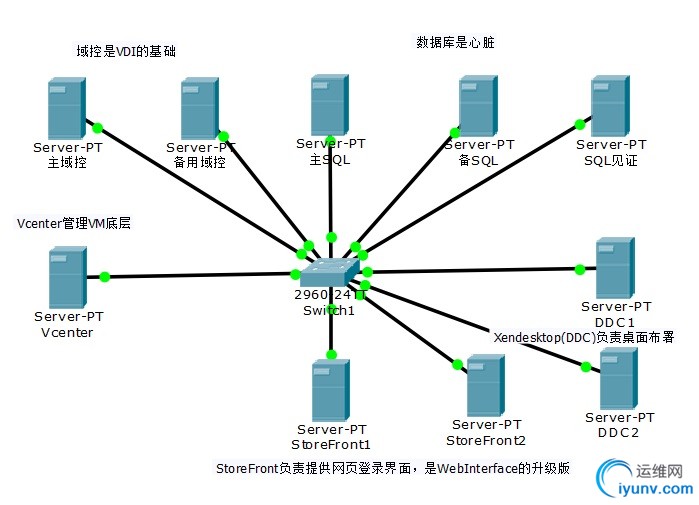

　　服务器安装顺序
　　XA(Xen App)和XD(Xen Desktop)在7.6版本已合并
　　

图示1.1

图示1.2

　　

图示1.3

　　

图示1.4

　　

图示1.5

　　

图示1.6

　　
二、域控安装

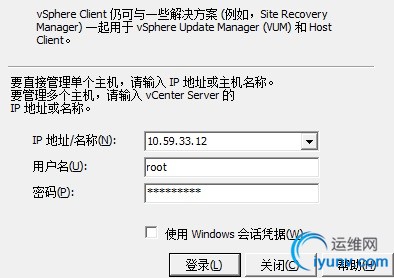

　　登录vm底层服务器
　　

图示2.1

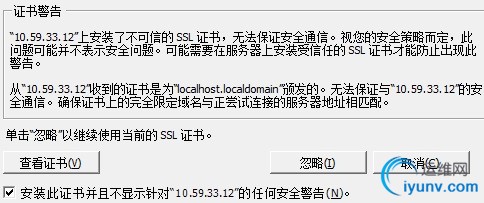

　　点击登录，选择安装选项，并点击忽略
　　

图示2.2

　　
　　新主机服务器列表为空，安装AD域控服务——操作系统选择2008，
　　新建虚拟机
　　

图示2.3

　　
　　输入服务器名称
　　

图示2.4

　　

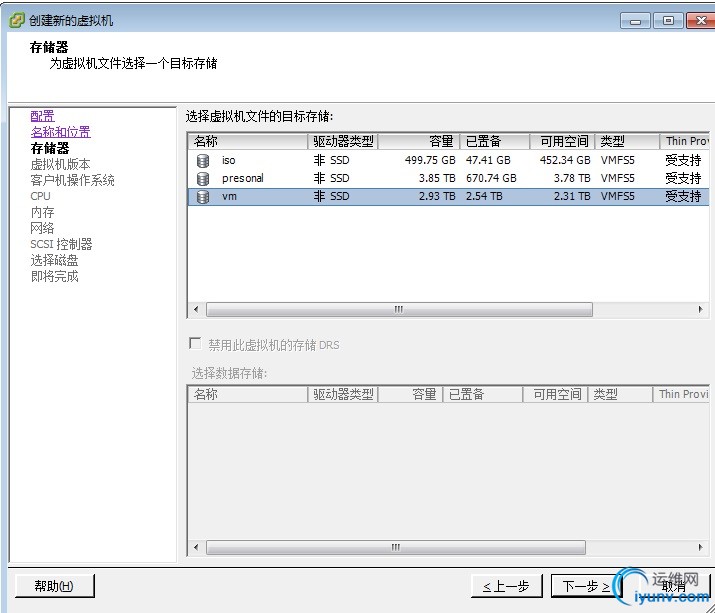

　　选择安装位置
　　

图示2.5

　　选择虚拟机版本
　　

图示2.6

　　选择操作系统
　　

图示2.7

　　分配CPU资源
　　

图示2.8

　　分配内存资源
　　

图示2.9

　　指定网卡数量
　　

图示2.10

　　选择硬盘控制器
　　

图示2.11

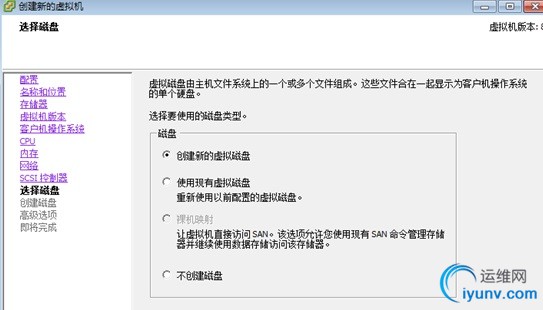

　　创建磁盘
　　

图示2.12

　　分配磁盘
　　

图示2.13

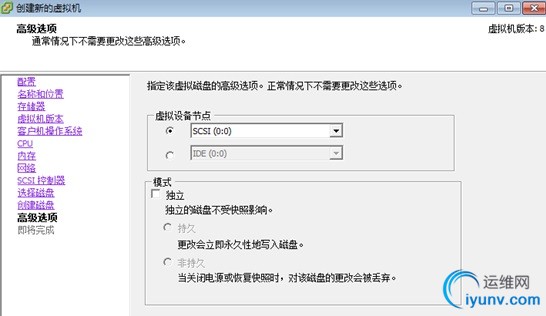

　　磁盘高级选项
　　

图示2.14

　　 磁盘高级选项
　　

图示2.15

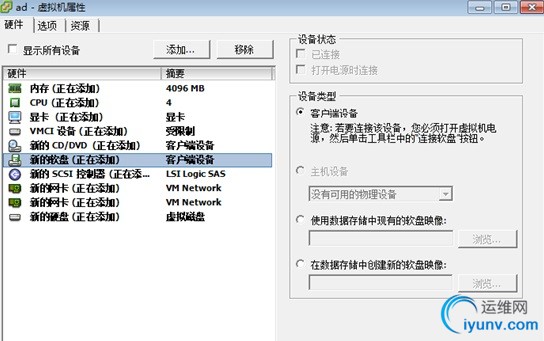

　　选择完成前编辑
　　

图示2.16

　　删除软盘
　　

图示2.17

　　正在创建
　　

图示2.18

　　使用同上方法创建ad-backup、sql1、sql2、sql3、vcenter共六台虚拟机。
　　创建完成
　　

图示2.19

　　选择一台机器，编辑设置
　　

图示2.20

　　选择光驱，装入2008－R2的ISO文件。确定。打开控制台
　　

图示2.21

　　
　　打开虚拟机电源
　　

图示2.22

　　安装操作系统略
　　

图示2.23

　　
　　 可同时安装多台操作系统

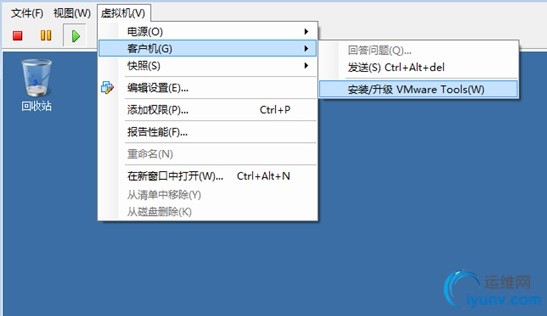

　　系统安装完毕，所有机器都要安装vmtools
　　

图示2.24

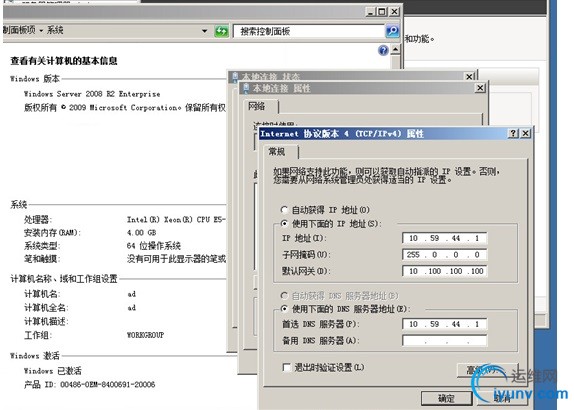

　　配置域控的服务器名及IP地址
　　

图示2.25

配置域控服务器

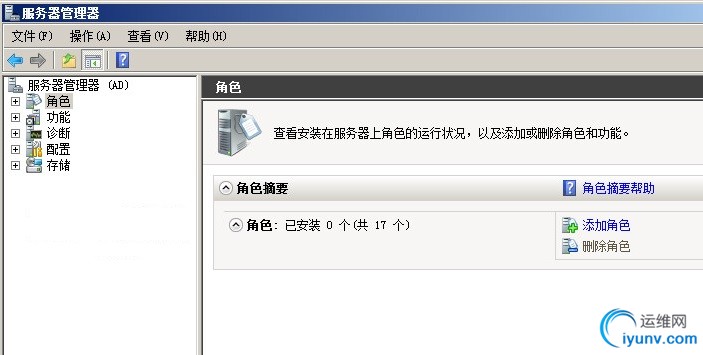

　　添加角色
　　

图示2.26

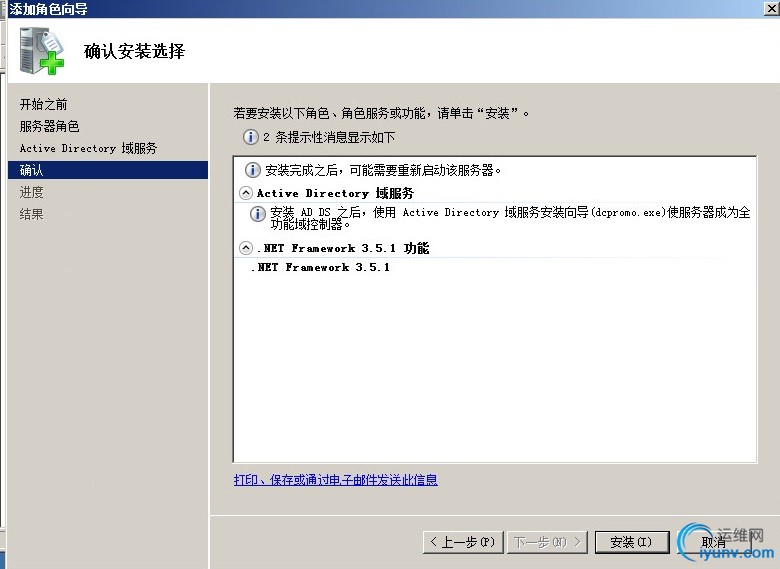

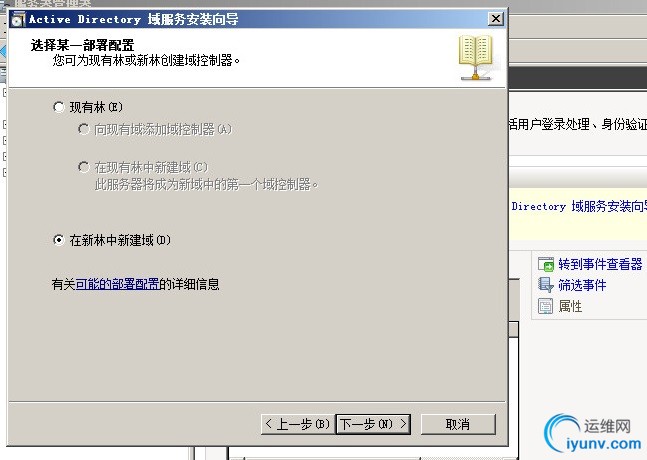

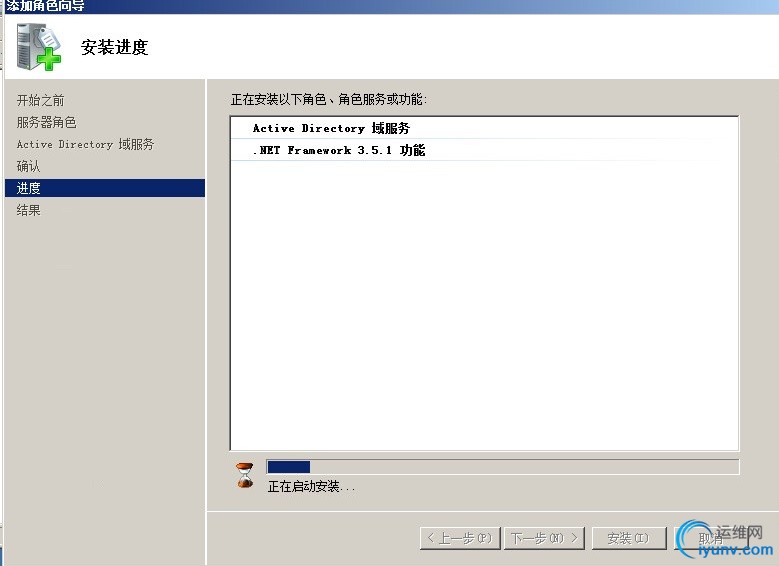

　　安装域服务，并添加必要的功能。
　　

图示2.27

　　

图示2.28

　　

图示2.29

　　

图示2.30

　　

图示2.31

图示2.32

图示2.33

　　

图示2.34

　　

图示2.35

　　

图示2.36

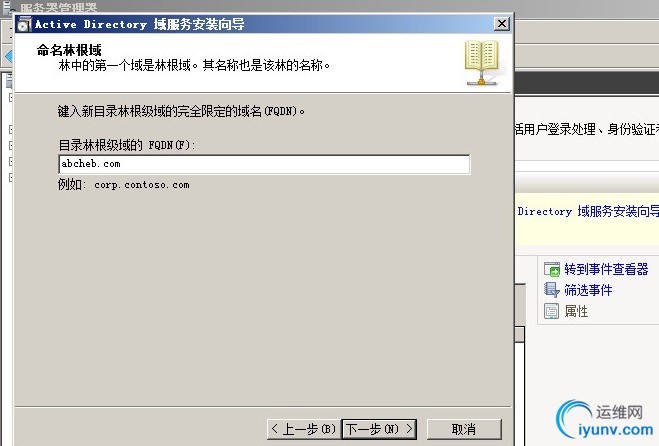

　　添写域名
　　

图示2.37



　　设置功能级别
　　

图示2.38

　　

图示2.39

　　

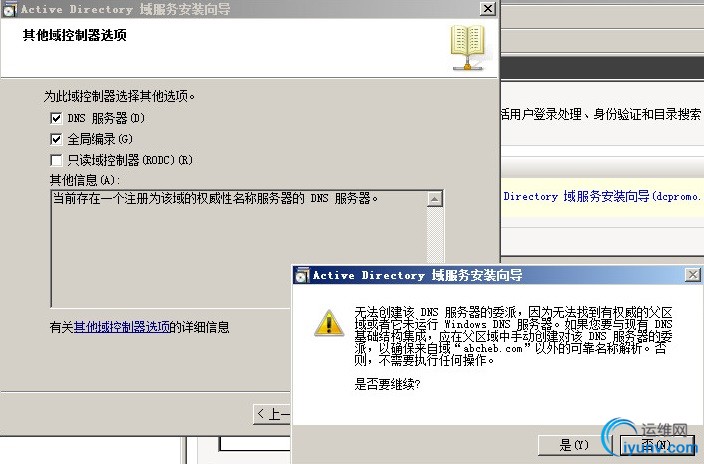

　　选择是
　　

图示2.40

　　

图示2.41

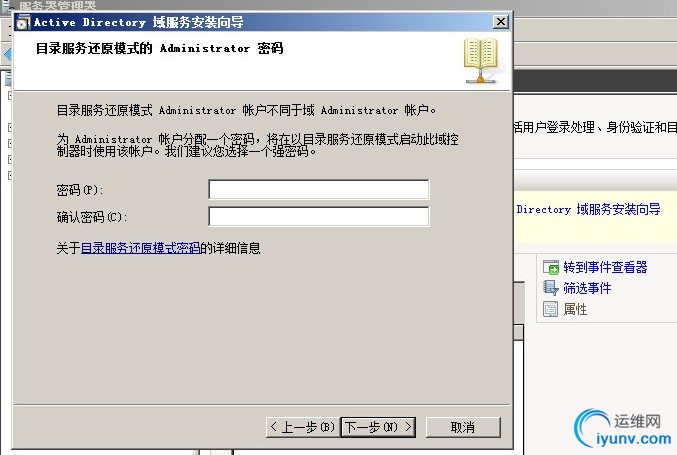

　　设置密码
　　

图示2.42

　　

图示2.43

　　
　　等待安装完成自动重启。
　　

图示2.44

　　配置完后闭关防火墙。
　　

图示2.45

　　将DNS修改回本地IP地址。
　　

图示2.46

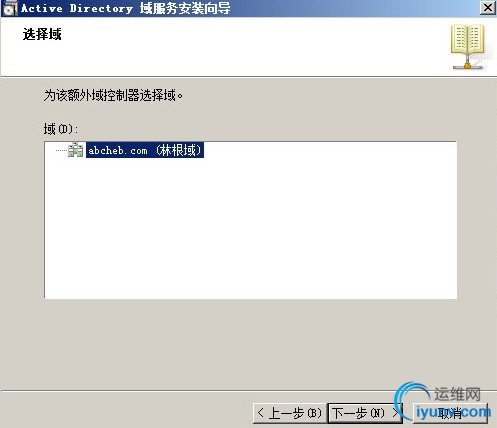

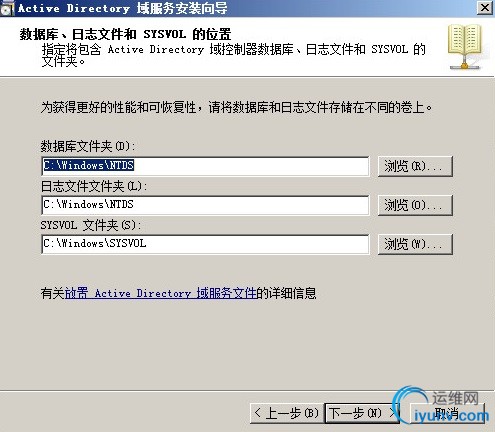

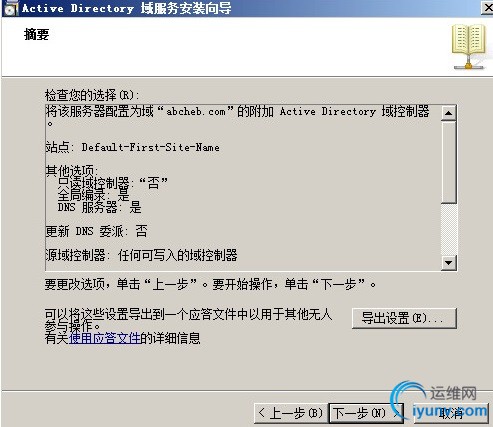

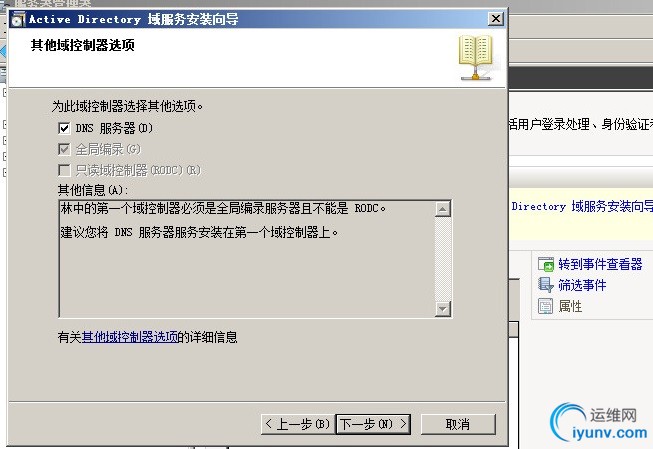

配置备分域控
　　

图示2.47

　　

图示2.48

　　

图示2.49

　　

图示2.50

　　

图示2.51

　　选择是
　　

图示2.52

　　

图示2.53

　　

图示2.54

　　

图示2.55

　　等待完成重启。
　　

图示2.56

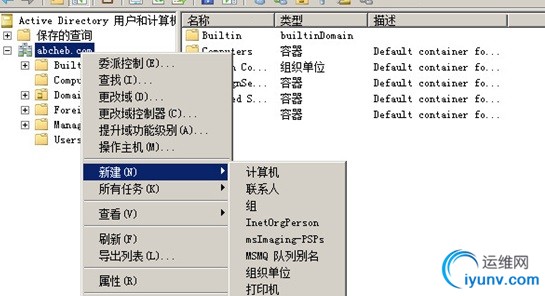

　　新建组织单位和用户组OP、EX和DT
　　

图示2.57

　　
　　数据库服务器的安装设置
　　安装操作系统略、更改IP地址、加入域略
　　域服务器上进行设置
　　

图示2.58

　　新建组织单位hebsql
　　

图示2.59

　　
　　在组织单位下新建两个组织单位
　　

图示2.60

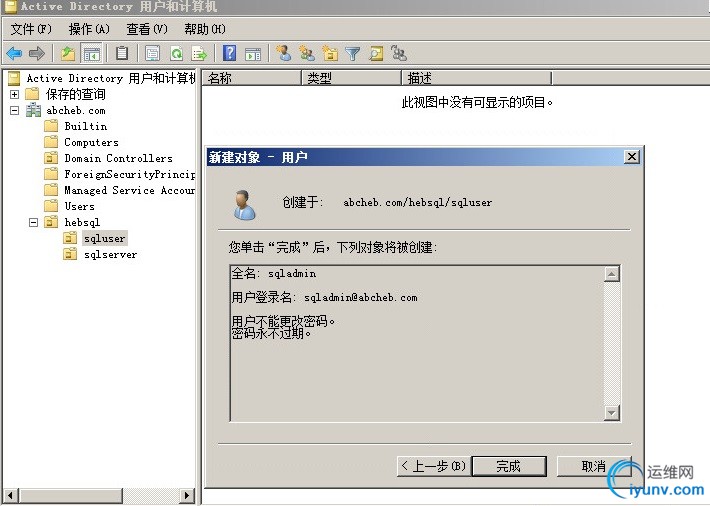

　　在sqluser单位下新建用户名sqladmin作为数据库管理员
　　

图示2.61

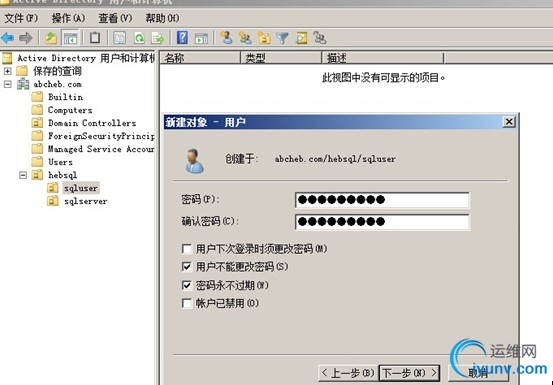

　　设置用户密码
　　

图示2.62

　　
　　

图示2.63

　　将三台sql移入sqlserver
　　

图示2.64

　　选择是确认移动
　　

图示2.65
