How to boot native VHD for Windows Server 2012 R2 preview on UEFI

昊漫玉

　　    好多年前，应景写过如何制造一个包含Windows 8或者Windows Server 2012的VHD，并且在Windows 7或者Windows 8环境中直接启动到VHD中的系统。 　　换了一家公司后，一直忙于学习新的系统，但仍然关注Windows的进展。时间总是过得很快，感觉还是不久以前给全国的合作伙伴讲Windows Server 2012，转眼间Windows 8.1 Preview / Windows Server 2012 R2 Preview 就已经出来了。Windows 8.1也就罢了，Windows Server 2012 R2 还是有不少新特性可以看看的，以后有机会可以另起一贴介绍。
　　言归正传，介绍一下如何创造一个可以直接启动的Windows 8.1 / Windows Server 2012 R2的VHD。
　　之前用的是WIM2VHD.wsf，这是一个把WIM文件转化为VHD文件的脚本，我在几年前介绍过如何完成这一工作，有兴趣可以搜索我之前的Blog。
　　但是问题在于，这个脚本当年是为Windows 7 / Windows Server 2008写的，而正如我几年前写的，Windows 8 的 Boot Manager重写了，所以使用这个脚本做出来的VHD是无法启动的，必须手动传送一个启动环境给VHD上的系统。具体作法请搜我之前写的内容中bcdboot命令行。
　　
    为了解决这一问题，我之前写了一个脚本程序，用于自动挂载VHD磁盘，自动完成传送工作。好消息是，现在这个脚本更新了，变成了一个PowerShell脚本，叫做Convert-WindowsImage.ps1，有关的信息可以在这里查到：http://gallery.technet.microsoft.com/scriptcenter/Convert-WindowsImageps1-0fe23a8f
　　具体作法我就不废话了，站点上都写得很明白。我想介绍的是在我的 UEFI 启动环境中，出现的问题和解决的办法。

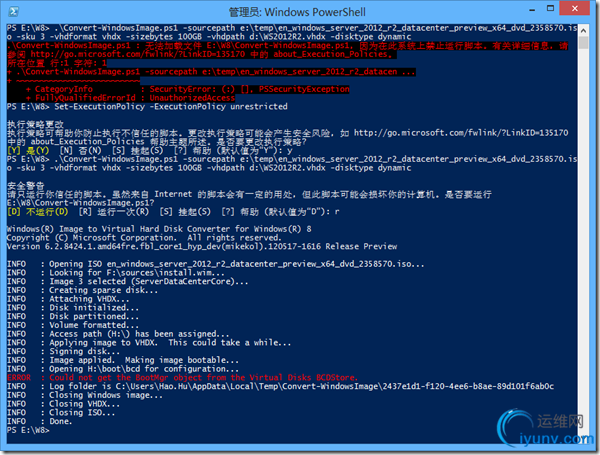

　　第一个问题，也许你会发现这个PowerShell 脚本无法运行。这需要修改PowerShell的运行策略，可以参考图中命令行。此外，由于这个脚本是从网站上下载过来的，NTFS会记录其文件属性，因此运行时会给出安全提示。
　　第二个问题，你会发现运行脚本时，在修改bootmgr的时候，提示找不到BCD Store。（ERROR : Could not get the BootMgr object from the Virtual Disks BCDStore.）这个问题是由于UEFI启动环境的目录与传统BIOS方式的不一样，不是boot，而是efi\microsoft\boot，所以脚本会找不到bcd文件，即bcd store。原本想改写一下这位兄弟的PowerShell脚本，但一直真的忙死了，还是在他页面上留几句话算了。
　　第三个问题，我使用了EasyBCD来添加启动项，但是发现选择启动项无法启动到VHD的操作系统。这是由于使用了UEFI系统，而默认添加的启动项所使用的加载路径是\Windows\System32\winload.exe，需要把它改成\Windows\System32\winload.efi。
　　使用支持UEFI的Windows 8启动环境的好处是，看上去漂亮多了。

　　你可以看到更多的启动选项，他们是由硬件 UEFI 提供的启动选项。在这里，我又遇到两个问题。
　　第一个问题，我点击了EastBCD的Save。实际上，你不点击这个按键，添加的记录也会在。点击了以后，漂亮的UEFI的选项界面不见了，回到了Windows 7以前的字符界面。把美丽的UI还给我！尝试了很久，从重新传送启动文件，到替换bootmgr，都没有用。最后发现，你可以关掉displaybootmenu，终于，美丽的UI又出现在我眼前。要是有个办法可以让妹纸也重新出现在我眼前多好啊！
　　第二个问题，新加的启动项一般在最后。以前的字符界面还好，内容不多。可是现在图形的启动选项有10几个，你确定每次都有耐心翻到最后？一个字，改！分析了一下，其实也很容易，重新填写displayorder参数就可以了。标记，粘贴到写字板，按照启动项对应的标识符，调整顺序，再贴回命令行，搞定。

Windows 启动加载器                -------------------                  标识符                  {40a7c004-f7af-11e2-b9f8-dd44c2d22392}                  device                  vhd=[D:]\e00e1972-d07b-4e8f-b17b-e7e716022811.vhdx                  path                    \Windows\system32\winload.exe                  description             Windows Server 2012 R2 Preview                  locale                  en-US                  osdevice                vhd=[D:]\e00e1972-d07b-4e8f-b17b-e7e716022811.vhdx                  systemroot              \Windows                  detecthal               Yes 　　C:\Windows\system32>bcdedit /set {40a7c004-f7af-11e2-b9f8-dd44c2d22392} path \Wi                   ndows\system32\winload.efi                   操作成功完成。　　C:\Windows\system32>bcdedit /set {bootmgr} displayorder {current} {40a7c003-f7af                   -11e2-b9f8-dd44c2d22392} {40a7c004-f7af-11e2-b9f8-dd44c2d22392} {9f012074-9b60-1                   1e2-86c8-f078a4898bea} {9f012075-9b60-11e2-86c8-f078a4898bea} {9f012076-9b60-11e                   2-86c8-f078a4898bea} {9f012077-9b60-11e2-86c8-f078a4898bea} {9f012088-9b60-11e2-                   86c8-f078a4898bea} {9f012085-9b60-11e2-86c8-f078a4898bea} {9f012089-9b60-11e2-86                   c8-f078a4898bea} {9f012083-9b60-11e2-86c8-f078a4898bea} {9f01208c-9b60-11e2-86c8                   -f078a4898bea} {9f012086-9b60-11e2-86c8-f078a4898bea} {9f012087-9b60-11e2-86c8-f                   078a4898bea} {9f01208b-9b60-11e2-86c8-f078a4898bea} {9f012084-9b60-11e2-86c8-f07                   8a4898bea} {9f01208a-9b60-11e2-86c8-f078a4898bea} {9f01207b-9b60-11e2-86c8-f078a                   4898bea} {9f01207c-9b60-11e2-86c8-f078a4898bea}

　　最后，放一下我的BCD的最终版……

C:\Windows\system32>bcdedit 　　Windows 启动管理器                --------------------                  标识符                  {bootmgr}                  device                  partition=\Device\HarddiskVolume2                  path                    \EFI\Microsoft\Boot\bootmgfw.efi                  description             Windows Boot Manager                  locale                  en-US                  integrityservices       Enable                  default                 {current}                  resumeobject            {8ee0377a-9ada-11e2-bec5-806e6f6e6963}                  displayorder            {9f012074-9b60-11e2-86c8-f078a4898bea}                                          {9f012075-9b60-11e2-86c8-f078a4898bea}                                          {9f012076-9b60-11e2-86c8-f078a4898bea}                                          {9f012077-9b60-11e2-86c8-f078a4898bea}                                          {9f012088-9b60-11e2-86c8-f078a4898bea}                                          {9f012085-9b60-11e2-86c8-f078a4898bea}                                          {9f012089-9b60-11e2-86c8-f078a4898bea}                                          {9f012083-9b60-11e2-86c8-f078a4898bea}                                          {9f01208c-9b60-11e2-86c8-f078a4898bea}                                          {9f012086-9b60-11e2-86c8-f078a4898bea}                                          {9f012087-9b60-11e2-86c8-f078a4898bea}                                          {9f01208b-9b60-11e2-86c8-f078a4898bea}                                          {9f012084-9b60-11e2-86c8-f078a4898bea}                                          {9f01208a-9b60-11e2-86c8-f078a4898bea}                                          {9f01207b-9b60-11e2-86c8-f078a4898bea}                                          {9f01207c-9b60-11e2-86c8-f078a4898bea}                                          {current}                                          {40a7c003-f7af-11e2-b9f8-dd44c2d22392}                                          {40a7c004-f7af-11e2-b9f8-dd44c2d22392}                  timeout                 5                  displaybootmenu         No 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012074-9b60-11e2-86c8-f078a4898bea}                  description             Setup 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012075-9b60-11e2-86c8-f078a4898bea}                  description             Boot Menu 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012076-9b60-11e2-86c8-f078a4898bea}                  description             Diagnostic Splash Screen 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012077-9b60-11e2-86c8-f078a4898bea}                  description             Lenovo Diagnostics 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012088-9b60-11e2-86c8-f078a4898bea}                  description             USB HDD 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012085-9b60-11e2-86c8-f078a4898bea}                  description             ATA HDD0 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012089-9b60-11e2-86c8-f078a4898bea}                  description             PCI LAN 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012083-9b60-11e2-86c8-f078a4898bea}                  description             USB CD 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f01208c-9b60-11e2-86c8-f078a4898bea}                  description             USB FDD 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012086-9b60-11e2-86c8-f078a4898bea}                  description             ATA HDD1 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012087-9b60-11e2-86c8-f078a4898bea}                  description             ATA HDD2 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f01208b-9b60-11e2-86c8-f078a4898bea}                  description             ATA HDD3 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f012084-9b60-11e2-86c8-f078a4898bea}                  description             ATAPI CD0 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f01208a-9b60-11e2-86c8-f078a4898bea}                  description             ATAPI CD1 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f01207b-9b60-11e2-86c8-f078a4898bea}                  description             Other CD 　　固件应用程序(101fffff)                -------------------------------                  标识符                  {9f01207c-9b60-11e2-86c8-f078a4898bea}                  description             Other HDD 　　Windows 启动加载器                -------------------                  标识符                  {current}                  device                  partition=C:                  path                    \Windows\system32\winload.efi                  description             Windows 8 Enterprise                  locale                  en-US                  recoverysequence        {9f01208e-9b60-11e2-86c8-f078a4898bea}                  integrityservices       Enable                  recoveryenabled         Yes                  osdevice                partition=C:                  systemroot              \Windows                  resumeobject            {8ee0377a-9ada-11e2-bec5-806e6f6e6963}                  bootmenupolicy          Standard                  hypervisorlaunchtype    Off                  hypervisordebug         Yes 　　Windows 启动加载器                -------------------                  标识符                  {40a7c003-f7af-11e2-b9f8-dd44c2d22392}                  device                  partition=C:                  path                    \Windows\system32\winload.efi                  description             Windows 8 Hyper-V                  locale                  en-US                  recoverysequence        {9f01208e-9b60-11e2-86c8-f078a4898bea}                  integrityservices       Enable                  recoveryenabled         Yes                  osdevice                partition=C:                  systemroot              \Windows                  resumeobject            {8ee0377a-9ada-11e2-bec5-806e6f6e6963}                  bootmenupolicy          Standard                  hypervisorlaunchtype    Auto                  hypervisordebug         Yes 　　Windows 启动加载器                -------------------                  标识符                  {40a7c004-f7af-11e2-b9f8-dd44c2d22392}                  device                  vhd=[D:]\e00e1972-d07b-4e8f-b17b-e7e716022811.vhdx                  path                    \Windows\system32\winload.exe                  description             Windows Server 2012 R2 Preview                  locale                  en-US                  osdevice                vhd=[D:]\e00e1972-d07b-4e8f-b17b-e7e716022811.vhdx                  systemroot              \Windows                  detecthal               Yes
